1. Úvod

Konfigurační nástroj Reduxi je webové rozhraní používané k konfiguraci řadiče Reduxi.

Pomocí systému řízení energie Reduxi nyní můžete měřit a analyzovat spotřebu elektřiny. Pomocí speciálních strategií vám Reduxi umožňuje optimalizovat využívání elektřiny a snižovat její náklady.

Konfigurační nástroj Reduxi poznáte podle jednoduchého rozhraní na světlém pozadí.

Pro nastavení a provoz systému Reduxi je třeba:

Připojte řadič Reduxi.
Připojte se ke konfiguračnímu nástroji Reduxi přes reduxi.local (viz příručka řadiče Reduxi)
Pro další funkce se připojte k aplikaci Reduxi Cloud nebo si stáhněte mobilní aplikaci Reduxi: Mobilní aplikace Reduxi

Tento návod k obsluze popisuje novou verzi konfiguračního nástroje Reduxi (verze po 9. květnu 2025). Pokud nevidíte stejné rozhraní, aktualizujte prosím svůj řadič.

Starší manuály jsou k dispozici na adrese: Konfigurační nástroj Reduxi – stará verze, do 9. května 2025

Poznámka: Pokyny k připojení řadiče a pokyny k používání webové aplikace naleznete v naší znalostní bázi support.reduxi.eu

2. Rychlé kroky k připojení řadiče Reduxi

Jak je vysvětleno v příručce řadiče Reduxi, postupujte podle následujících kroků, abyste se připojili k řadiči a otevřeli konfigurační nástroj Reduxi:

Připojte AC-DC adaptér k DC konektoru Reduxi a zapojte jej do elektrické zásuvky; první horní LED dioda by se měla rozsvítit – zelené světlo.
Nastavte síťové připojení (postupujte podle pokynů uvedených v řadiči Reduxi)
Otevřete prohlížeč a přejděte na adresu http://reduxi.local
Budete přesměrováni na přihlašovací stránku konfiguračního nástroje Reduxi.
Pro přihlášení do konfiguračního nástroje Reduxi zadejte tovární uživatelské jméno a heslo:
- Uživatelské jméno: admin
- Heslo: admin

Po úspěšném přihlášení doporučujeme z bezpečnostních důvodů změnit heslo pro uživatelské jméno admin. Můžete to udělat ve svém profilu. Uživatelské jméno admin nelze změnit. Můžete si však vytvořit nového uživatele s novým uživatelským jménem.

Poznámka: v případě neúspěšného přihlášení se zobrazí chybová zpráva. Ujistěte se, že zadáte správné informace. Případně proveďte obnovení továrního nastavení. Pokud stále máte problémy s přihlášením, kontaktujte prosím naši podporu: support@reduxi.eu.

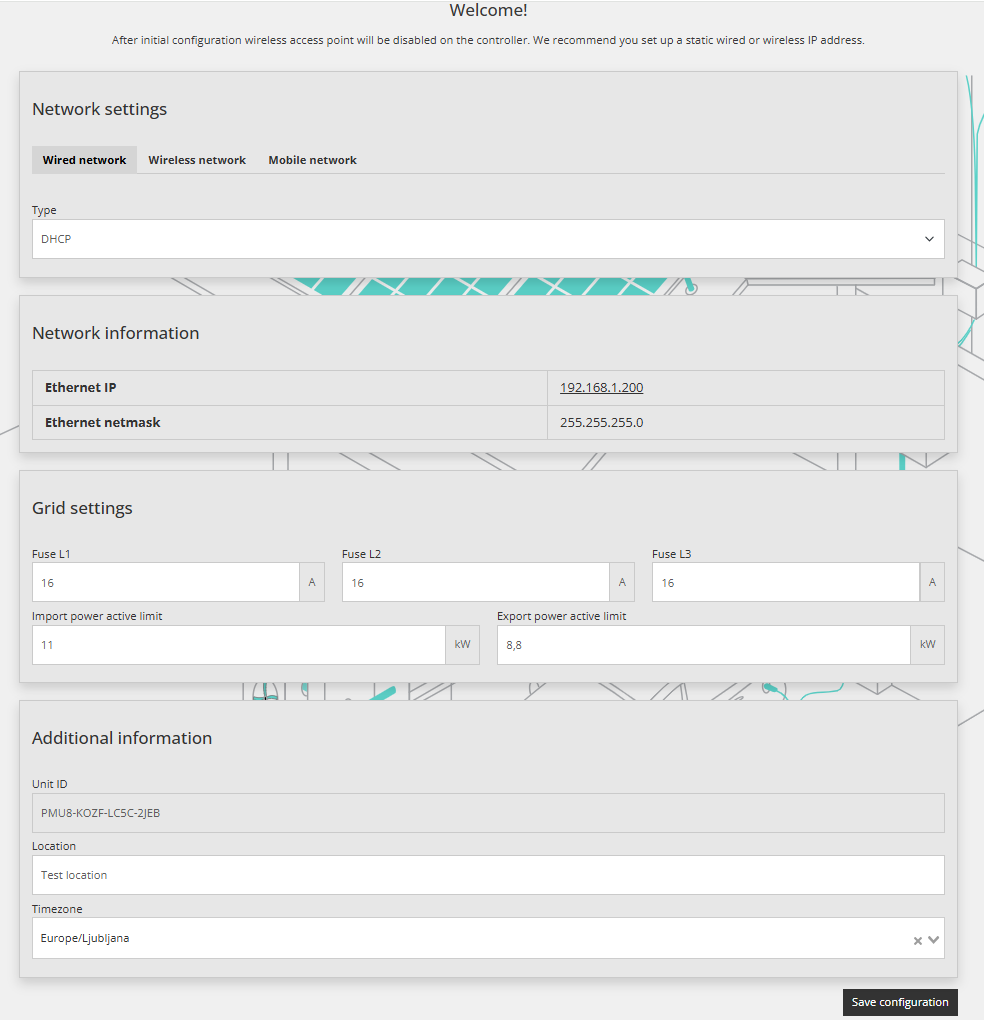

3. Vítání obrazovka konfiguračního nástroje Reduxi

Úvodní obrazovka vyzývá uživatele k definování nejdůležitějších konfigurací pro spuštění řadiče:

3.1. Nastavení sítě

Pro konfiguraci síťových nastavení postupujte podle pokynů uvedených v řadiči Reduxi

3.2. Nastavení sítě

Omezení vaší elektrické sítě jsou nezbytná pro zajištění spolehlivého provozu vašich zařízení.

Uveďte prosím následující dvě informace:

Jmenovitý proud elektrické pojistky – Pojistka (také známá jako jistič) chrání váš elektrický systém před nadměrným proudem.
Limity příkonu a výkonu

Tyto informace naleznete na vašem účtu za elektřinu nebo v dokumentu specifikujícím vaše připojení k síti. Pokud máte jednofázové napájení, je třeba zadat pouze hodnotu L1.

Limity importu a exportu se automaticky vypočítají na základě jmenovité hodnoty pojistky, ale v případě potřeby je můžete upravit.

3.3. Název místa a časové pásmo

Zadejte název, který jasně identifikuje místo (např. sklad, domov, místo ABC), a vyberte jeho časové pásmo.

4. Hlavní stránka konfiguračního nástroje Reduxi

Po úspěšném přihlášení budete přesměrováni na hlavní stránku konfiguračního nástroje Reduxi. Na hlavní stránku se vždy můžete vrátit kliknutím na logo Reduxi (vlevo nahoře).

Na hlavní stránce máte přístup k:

nástroji
boční nabídce
Zařízení
Strategie
Nastavení
- Síť
- Síť
- atd.

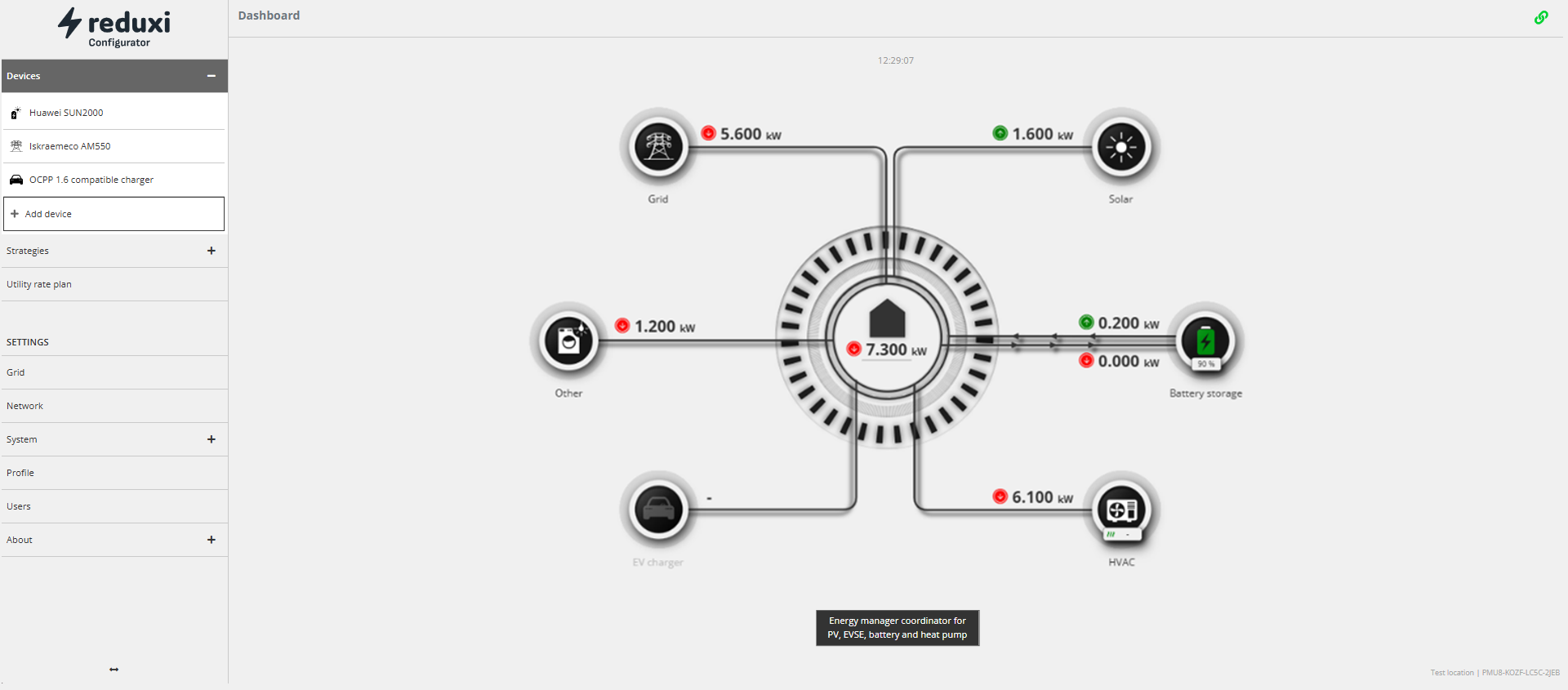

4.1. Nástroj

Obrazovka nástroje umožňuje rychlý přehled měření výkonu pro každou přidanou kategorii zařízení.

Čas posledního měření je uveden uprostřed nahoře. Měl by se měnit každých několik sekund, pokud je navázáno spojení s řadičem Reduxi.

Kliknutím na vybranou kategorii budete přesměrováni na stránku s podrobnějšími daty o zařízení, které bylo do této kategorie přidáno jako první. Kliknutím na kategorii Solární elektrárna se například přesunete na první zařízení přidané do kategorie Solární elektrárny.

V dolní části obrazovky palubní desky lze strategii zapnout/vypnout. To lze použít k přepnutí na jinou strategii nebo k zakázání strategie řízení vašich zařízení.

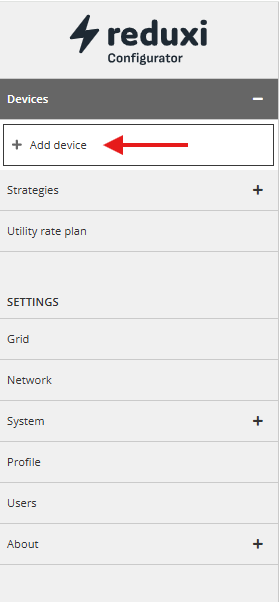

4.2. Boční menu

Z bočního (levé) menu můžete přistupovat k:

zařízením,
strategiím,
přidávání zařízení,
přidávání strategií,
tarifní plán (cenový plán elektřiny)
nastavení

5. Zařízení

Hlavní stránka palubní desky poskytuje komplexní přehled měření shromážděných řadičem Reduxi z připojených zařízení. Mezi tato zařízení typicky patří elektroměry, nabíječky EV, solární měniče, bateriové měniče a podobná zařízení.

Připojení zařízení k Reduxi pomocí funkce „Přidat zařízení“ je zásadním krokem. Umožňuje Reduxi číst měření z těchto zařízení a ovládat ta, která jsou ovladatelná.

Než zařízení logicky přidáte do systému, je nutné jej nejprve fyzicky připojit k Reduxi – obvykle přes Ethernet, Modbus, relé nebo jiná komunikační rozhraní. Informace o fyzickém připojení zařízení naleznete na naší stránce <a href="https://support.reduxi.eu/hc/articles/13569263439249">Seznam podporovaných zařízení</a>.

Stručně řečeno, krok „Přidat zařízení“ představuje logické připojení zařízení k řadiči Reduxi poté, co bylo navázáno fyzické připojení.

5.1. Přidávání zařízení

Chcete-li přidat nové zařízení, klikněte na tlačítko „Přidat zařízení“. Otevře se průvodce „Přidat zařízení“.

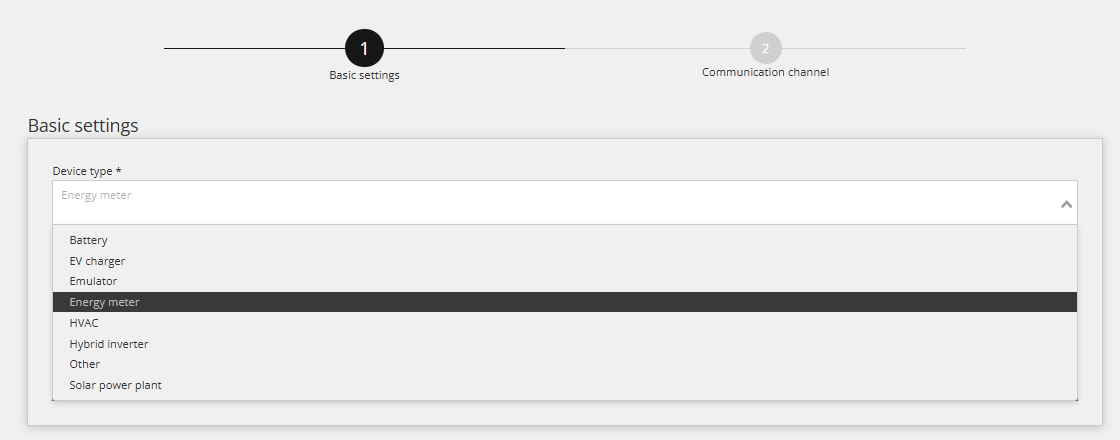

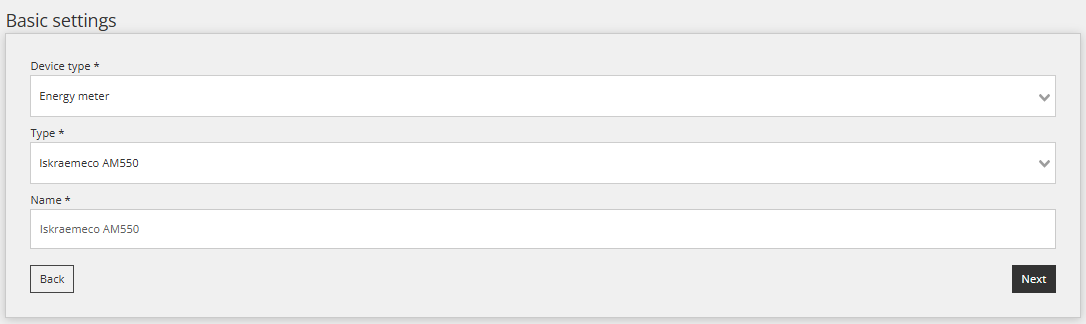

5.1.1. Krok 1: Základní nastavení

Typ zařízení:

Můžete si vybrat z následujících kategorií:

Baterie,
Nabíječka EV,
Emulátor,
Elektroměr,
HVAC (topení, větrání a klimatizace (tepelné čerpadlo))
Hybridní měnič,
Ostatní,
Solární elektrárna

Typ:

Pole Typ zobrazuje seznam zařízení, se kterými může řadič Reduxi komunikovat. Seznam zařízení je k dispozici na našich webových stránkách <a href="https://support.reduxi.eu/hc/articles/13569263439249" target="_self">Podporovaná zařízení</a>.

Poznámka: Zařízení HVAC (tepelné čerpadlo) se většinou ovládají pomocí připravených kontaktů SG. V tomto případě je nutné použít speciální převodník nazvaný <a href="https://support.reduxi.eu/hc/articles/13591847802129">Reduxi Gateway</a>. V rozbalovacím rozhraní místo konkrétního typu (modelu) zadejte jako typ „Reduxi meter“. Pro konfiguraci zařízení postupujte podle pokynů výrobce nebo informací dostupných na <a href="https://support.reduxi.eu">support.reduxi.eu</a> pro dané zařízení.

Poznámka: Nabíjecí stanice EV někdy podporují standard OCPP. V tomto případě není nutné uvádět konkrétní typ (model) zařízení. Vyberte typ „OCPP...“, chcete-li ovládat nabíječku EV kompatibilní s OCPP. Další nastavení naleznete v dokumentaci výrobce nebo v nápovědě na <a href="https://support.reduxi.eu">support.reduxi.eu</a> pro dané zařízení.

Poznámka: Je-li zařízení nenalezeno, můžete zkusit aktualizovat řadič Reduxi na nejnovější verzi. Viz část <a href="#h_01HG71J7V04FPTA8S7G53AHTC7">8.3.7. Aktualizace</a>

Poznámka:Je-li v seznamu nenalezeno zařízení, které chcete přidat do systému Reduxi, budete potřebovat převodník. Pro více informací kontaktujte naši podporu: <a href="mailto:support@reduxi.eu" target="_blank" rel="noreferrer noopener">support@reduxi.eu</a>.

Kategorie (pokročilé nastavení):

Obvykle je vybraná kategorie stejná jako typ zařízení. V některých případech však chceme definovat jinou kategorii.

Vybraná kategorie nedefinuje provoz zařízení. Účelem parametru Kategorie je seskupit (agregovat) data pro zobrazení měření. Dbejte na výběr správné kategorie pro vybrané zařízení. Pokud zvolíte nesprávnou kategorii, vaše data budou nesprávně agregována.

Název:

Do pole zadejte libovolný název zařízení.

5.1.2. Krok 2: Komunikační kanál a konfigurace zařízení

Komunikační kanál definuje způsob, jakým Reduxi komunikuje se zařízením. Pole jsou předvyplněna podle vybraného typu zařízení. Komunikace mezi zařízeními a řídicí jednotkou může probíhat prostřednictvím:

TCP/IP,
Lokální sériový port RS485 (sériová komunikace),
Reduxi Gateway,
UDP

Sekce Konfigurace zařízení se zobrazí pro specifické typy zařízení. Zde zadáte specifické informace, které potřebujete pro každé jednotlivé zařízení. Tato pole mohou být již předvyplněna. To závisí na typu zařízení. Většinou tyto informace najdete v návodu výrobce k zařízení, které chcete přidat. Další pomoc naleznete na stránce <a href="https://support.reduxi.eu/hc/articles/13569263439249" target="_self">Podporovaná zařízení</a>.

Po nastavení všech parametrů správně klikněte na tlačítko „Testovat komunikaci“, abyste ověřili spojení mezi řadičem Reduxi a zařízením.

5.1.3 Test komunikace

Po nakonfigurování zařízení je možné provést test komunikace pomocí tlačítka Testovat komunikaci.

Odpověď lze rozdělit do dvou kategorií:

Případ 1: Komunikace funguje správně

Případ 2: Komunikace nefunguje správně

Pokud komunikace nefunguje, zkontrolujte dříve definovaná nastavení, ale možná budete muset také nakonfigurovat zařízení (např. střídač) pro komunikaci přes zvolené rozhraní.

5.1.4. Pokročilé nastavení (volitelné)

Pokročilá nastavení jsou dostupná v Detailech vybraného zařízení. Ve většině případů není nutné tato pole vyplňovat. Jsou určena pro uživatele, kteří specificky potřebují pokročilá nastavení.

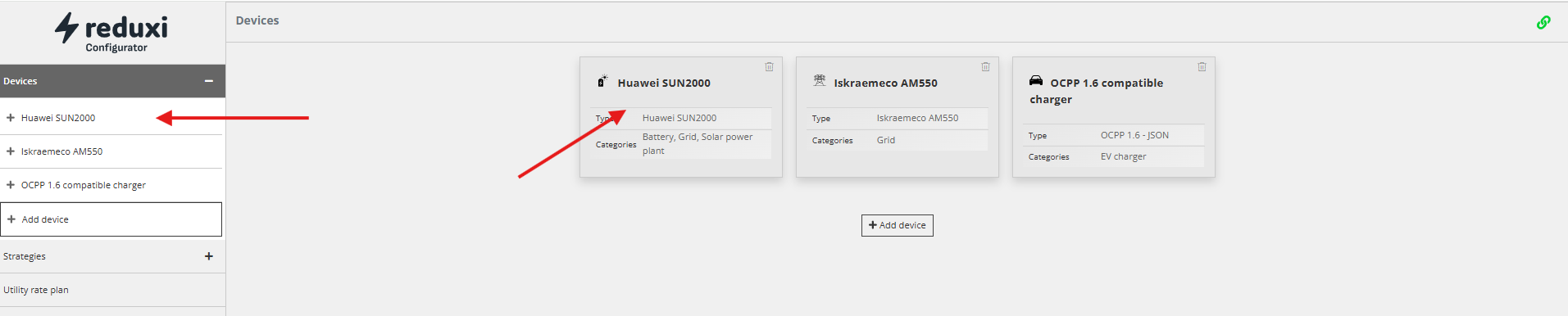

5.2. Úprava konfigurace a mazání zařízení

Pro vstup do konfigurace zařízení klikněte na příslušné zařízení

Zde můžete upravit jednotlivá nastavení vybraného zařízení nebo zařízení smazat (kliknutím na ikonu koše)

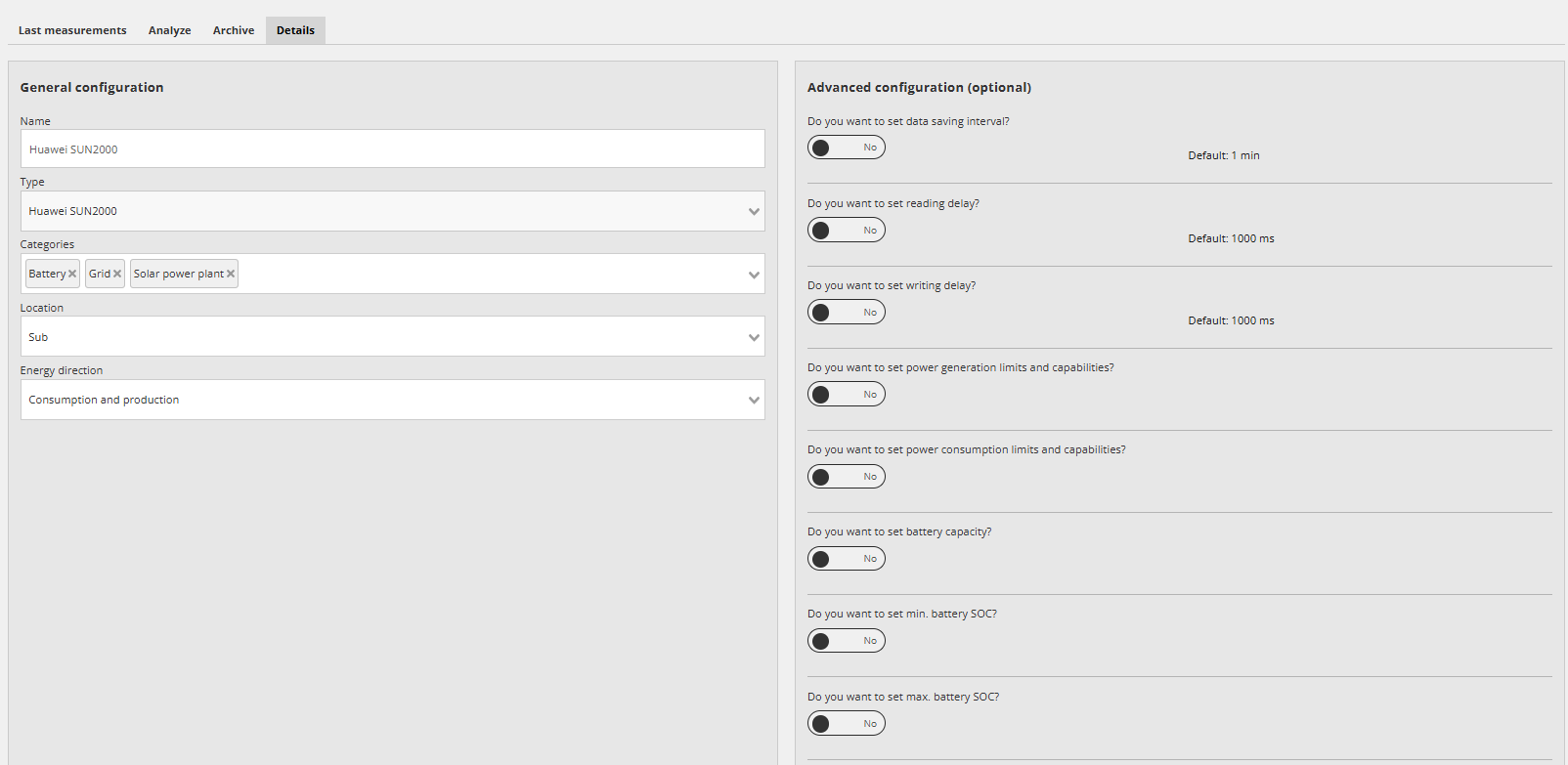

Detailní obrazovka - konfigurace

Detailní obrazovka vás přesune na stránku pro kontrolu nebo úpravu konfigurace zařízení.

Poznámka: Nemůžete upravovat typ zařízení. Typ zařízení zůstane takový, jak byl nastaven při přidání zařízení.

V základním konfiguračním formuláři můžete také zadat parametry Umístění a Směr energie.

Umístění:

Můžete si vybrat:

Hlavní elektroměr.
Podřadný - Jiný elektroměr nebo jiné zařízení
Žádný.

Parametr "Podřadný" ovlivňuje seskupování (agregování) dat a výpočet konečného součtu jednotlivých měření. Tento parametr zabraňuje součtu odečtů hlavního měřiče a jiného měřiče pod celkovou spotřebou. Příklad:

Hlavní elektroměr měří spotřebu elektřiny v celém domě. V domě máte garáž. Používáte jiný elektroměr pro měření spotřeby elektřiny v garáži. Jelikož je garáž součástí domu, spotřeba elektřiny v garáži je již zahrnuta v měřeních hlavního elektroměru. Pro garáž zvolte "Podřadný" elektroměr a tak zabráníte přidání měření jiného elektroměru k hlavnímu elektroměru a v důsledku toho nesprávnému výpočtu.

Poznámka: Parametr "Žádný" vyberte pro zařízení, která neovlivňují výrobu nebo spotřebu energie, například teploměr, který je přidán pod zařízení a hraje roli při nastavování strategií.

Směr energie:

V parametru Směr energie si můžete vybrat:

Spotřeba.
Výroba.
Spotřeba a výroba.
Žádný.

Směr energie závisí na funkci jednotlivých zařízení. Například pro zařízení, která energii spotřebovávají, zvolíte Spotřebu.

Poznámka: Parametr Žádný vyberte pro zařízení, která neovlivňují výrobu nebo spotřebu energie, například teploměr, který je přidán pod zařízení a hraje roli při nastavování strategií.

V pokročilém konfiguračním formuláři jsou některá pole již předvyplněna. Předvyplněná pole ve většině případů zajišťují normální komunikaci mezi regulátorem Reduxi a připojeným zařízením. Ostatní pole není nutné vyplňovat. Jsou určena pro uživatele, kteří specificky potřebují pokročilá nastavení.

Mazání zařízení:

Pro smazání jednotlivého zařízení klikněte na ikonu "koše".

Varování: Po smazání zařízení zmizí také všechna data pro toto zařízení a nelze je obnovit.

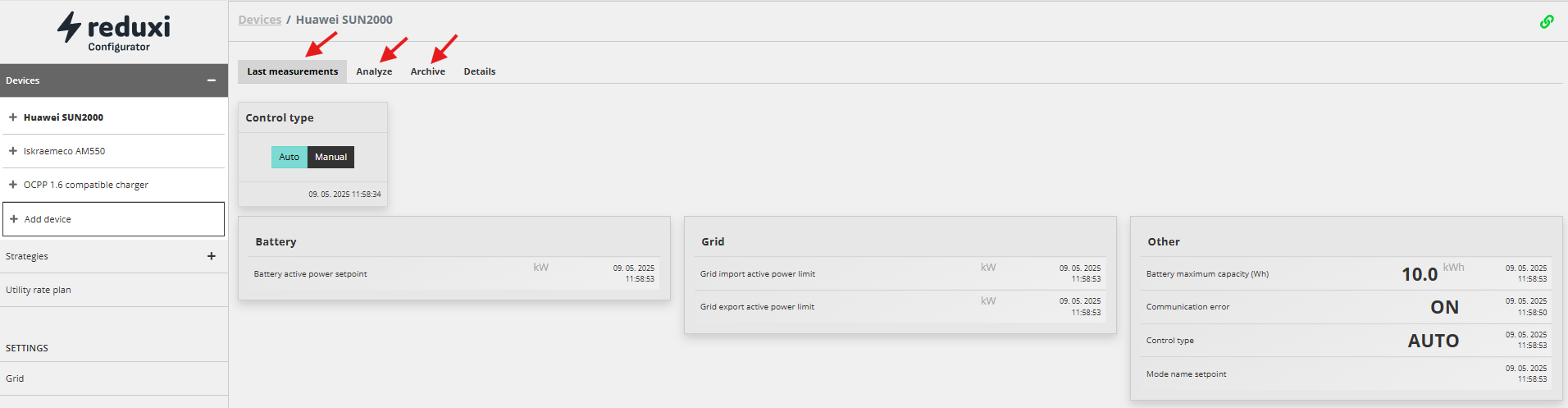

5.3. Zobrazení měření zařízení

Po výběru zařízení můžete zobrazit měření zařízení

Poslední měření,
Analýzy,
Archiv.

5.3.1. Poslední měření

Záložka Poslední měření slouží k zobrazení posledních zaznamenaných měření vybraného zařízení. Měření se získávají z každého zařízení a ukládají se do regulátoru Reduxi.

Můžete nastavit časový interval aktualizace dat (vpravo nahoře).

Tento bod je určen pro uživatele k provedení poslední kontroly, zda zařízení a připojení fungují správně.

Po úspěšném přidání zařízení pomocí konfigurátoru jej lze monitorovat a ovládat prostřednictvím cloudové aplikace Reduxi nebo mobilní aplikace Reduxi Mobilní aplikace

Nabídka posledních měření také umožňuje ruční ovládání zařízení. Toto je podrobněji popsáno v 5.4. Ruční ovládání zařízení

5.3.2. Analýza

Na kartě Analýza si můžete zobrazit data pro vybrané zařízení na základě předchozích měření. Data se zobrazují v grafické podobě. V levém horním rohu si můžete vybrat časové období, pro které chcete data zobrazit.

Na každém grafu můžete filtrovat zobrazení různých dat kliknutím na tlačítka pod grafem.

Poznámka: Data se ukládají v regulátoru Reduxi po dobu 1 roku, nebo pokud dojde k nedostatku místa na disku, stará data se smažou. V případě, že je Reduxi vypnutý kvůli výpadku proudu nebo jiným problémům, regulátor v tomto čase nebude zaznamenávat měření. Regulátor také nemůže během výpadku načítat data ze zařízení. Prostoje regulátoru budou zaznamenány na grafu.

5.3.3. Archiv

Na kartě Archiv jsou uložena všechna minulá data zaznamenaná regulátorem Reduxi pro vybrané zařízení. Archiv umožňuje tabulkové zobrazení dat a export dat ve formátu CSV.

Poznámka: Na kartě Archiv jsou data dostupná, dokud neodstraníte vybrané zařízení z Reduxi Configuratoru.

5.4. Ruční ovládání zařízení

Ve výchozím nastavení je regulované zařízení automaticky řízeno prostřednictvím strategie (typ automatického řízení). Karta posledního měření však také umožňuje ruční ovládání zařízení.

Toto je příklad kompatibilního zařízení HVAC připraveného pro SG:

A hybridní měnič.

Během testování mějte prosím na paměti, že samotné zařízení musí být také správně nakonfigurováno tak, aby přijímalo instrukce z externího zařízení.

Poznámka: Zařízení HVAC mají velmi pomalou odezvu (přibližně 15 minut), takže nemusí okamžitě reagovat na požadovanou nastavenou hodnotu.

V závislosti na vaší volbě v okně Typ řízení si uživatel může vybrat mezi typem řízení v automatickém nebo ručním režimu:

Automatický režim: V automatickém režimu jsou všechny limity výkonu (spotřeba a výroba v síti) pro měnič získávány přímo z uživatelem definované strategie. Chcete-li se dozvědět, jak správně nastavit strategie, přečtěte si speciální článek dostupný zde: Jak správně nastavit strategie.
Ruční režim: Iv ručním režimu jsou všechny limity výkonu pro měnič (spotřeba a výroba v síti) přímo nastaveny uživatelem. Jakmile uživatel vybere ruční režim, stanou se dostupné čtyři další možnosti (Max. výroba, Vlastní spotřeba, Max. spotřeba, Špičkové holení).

5.4.1 Max. výroba

Maximální výroba je určena pro situace, kdy se uživatel rozhodne exportovat co nejvíce energie do sítě, a to buď z FV, nebo z akumulátoru.

Limity výkonu pro export a import ze sítě jsou však omezeny nastavením ze dvou parametrů v pravých kartách "Limity aktivního výkonu exportu/importu do sítě".

1. Příkladem je situace, kdy není dostatečná FV výroba:

FV výroba je nižší než limit aktivního výkonu exportu do sítě
a
stav nabití akumulátoru je nad minimálním stavem nabití

akumulátor se pak vybije, aby dosáhl limitu aktivního výkonu exportu do sítě.

2. Dalším příkladem je situace, kdy je dostatečná FV výroba:

FV výroba pokrývá spotřebu budovy
a
FV výroba je vyšší než limit aktivního výkonu exportu do sítě
a
Stupeň nabití záložního úložiště je nižší než maximální stupeň nabití

pak se záložní úložiště nabije přebytečným výkonem, dokud nedosáhne maximálního stupně nabití.

Když záložní úložiště dosáhne maximálního stupně nabití, výroba FV energie bude omezena tak, aby nepřekročila limit aktivního výkonu exportu do sítě.

Po skončení dne výroby FV energie se opět použije bod 1. použije se případ.

Poznámka: Pokud je v Reduxi jako preferovaný režim zvolen režim max. výroby, fáze nemusí být zatíženy rovnoměrně, tj. exportovaný výkon se liší v závislosti na fázi. K tomu dochází, když je na místě (budově) k dispozici přebytečná energie a pro provozní režim hybridního měniče je zvolena možnost "Prodat nejdříve". Tímto bychom chtěli zdůraznit, že tento režim NEPOSKYTUJE vyrovnávání fázového výkonu.

5.4.2 Samostatná spotřeba

Samostatná spotřeba je určena pro situace, kdy se uživatel snaží vyrovnat export a import tak, aby jejich součet byl roven nule. Řadič Reduxi sleduje čistou spotřebu a výrobu ze sítě, vypočítává rozdíl mezi nimi a podle toho jedná.

Limity výkonu pro export a import ze sítě jsou však omezeny limity na pravých kartách "Limity aktivního výkonu exportu/importu do sítě".

1. Případ, kdy není dostatečná výroba FV energie:

Výroba FV energie je 0
nebo
Výroba FV energie je nižší než spotřeba budovy
a
Stupeň nabití záložního úložiště je vyšší než minimální stupeň nabití

pak se záložní úložiště vybije, aby se dosáhlo nulové hodnoty aktivního výkonu sítě. Řadič Reduxi vybije záložní úložiště, aby pokryla spotřebu budovy až na minimální stupeň nabití.

2. Případ, kdy je dostatečná výroba FV energie:

Výroba FV energie pokrývá spotřebu budovy
a
Výroba FV energie je větší než limit aktivního výkonu exportu do sítě
a
Stupeň nabití záložního úložiště je nižší než maximální stupeň nabití

pak se záložní úložiště nabije přebytečným výkonem, dokud nedosáhne maximálního stupně nabití.

Když záložní úložiště dosáhne maximálního stupně nabití, výroba FV energie bude omezena tak, aby nepřekročila limit aktivního výkonu exportu do sítě.

Po skončení dne výroby FV energie se opět použije bod 1. použije se případ.

5.4.3 Maximální spotřeba

Maximální spotřeba je určena pro situace, kdy se uživatel rozhodne importovat z elektřiny co nejvíce energie. Tento režim se obvykle používá v kombinaci s EVSE (zařízení pro napájení elektrických vozidel) a BSEE (zařízení pro ukládání energie ze záložního úložiště), což uživateli umožňuje zvýšit výkon na vyžádání.

Limity výkonu pro export a import ze sítě jsou však omezeny limity na pravých kartách "Limity aktivního výkonu exportu/importu do sítě".

max consumtion.PNG

1. Případ, kdy je spotřeba budovy nižší než limit aktivního výkonu importu do sítě:

Spotřeba budovy je nižší než limit aktivního výkonu importu do sítě
nebo
Stupeň nabití záložního úložiště je nižší než maximální stupeň nabití
nebo
EV je připojen k EVSE, ale nenabíjí se

pak se záložní úložiště a EV začnou nabíjet, aby dosáhly limitu aktivního výkonu importu do sítě, dokud nebude dosaženo maximálního stupně nabití záložního úložiště nebo baterie EV.

2. Případ, kdy máme výrobu FV energie:

Výroba FV energie je větší než 0
nebo
Spotřeba budovy je nižší než limit aktivního výkonu importu do sítě
nebo
Stupeň nabití záložního úložiště je nižší než maximální stupeň nabití
nebo
EV je připojen k EVSE, ale nenabíjí se

pak se veškerá energie vyrobená z FV použije nejprve buď EVSE, nebo záložním úložištěm. Když bude dosaženo obou maximálních stupňů nabití, odešle energii do sítě, ale stále ne více než nastavený limit aktivního výkonu exportu do sítě. Záložní úložiště se nevybije, dokud spotřeba budovy nebude větší než výroba FV energie.

5.4.4 Redukce špiček

Redukce špiček je určena pro situace, kdy se uživatel rozhodne omezit aktivní výkon importu do sítě, když je dosaženo limitu. Limit aktivního výkonu importu do sítě je důležitý, nastavuje se dvěma parametry na pravých kartách definujících "Limity aktivního výkonu exportu/importu do sítě"

1. Spotřeba budovy je nižší než příkon z elektřiny ze sítě:

Výroba PV je menší než 0 nebo rovna 0
nebo
Spotřeba budovy je vyšší než limit příkonu z elektřiny ze sítě
a
EV se nabíjí
a
Zásobník baterie je nad minimálním SOC

Pak zásobník baterie začne vybíjet, aby pokryla energii pro nabíjení EV, aby se nepřekročil limit příkonu z elektřiny ze sítě.

Pokud není k dispozici zásobník baterie, výkon nabíječky EV se sníží, aby se nepřekročil limit příkonu z elektřiny ze sítě.

Baterie se bude nabíjet, když bude dosažen limit výstupního výkonu ze sítě a bude dostatečná výroba PV.

6. Strategie

Strategie umožňují regulaci jednotlivých zařízení podle měření zaznamenaných regulátorem Reduxi. Pomocí strategií můžete omezit spotřebu jednotlivých zařízení nebo skupin zařízení v konfiguračním nástroji Reduxi. Spotřebu omezujete nastavením hodnot, které by zařízení neměla překročit. Můžete si vybrat z různých strategií pro optimalizaci spotřeby energie. Používejte priority k definování hierarchie strategií.

Chcete-li přidat a spravovat strategii, postupujte podle samostatného článku na toto téma: Strategie pro regulátor Reduxi

Strategie jsou automatické režimy řízení zařízení, na rozdíl od ručních režimů popsaných v 5.4. Ruční ovládání zařízení

7. Tarifní plán

Tarifní plán vám umožňuje prohlédnout si ceník vaší elektřiny (včetně energie, poplatků za síť, poplatků dodavatele atd.). Cenový plán musí být definován v cloudové aplikaci, jak je uvedeno v Cenících Reduxi. Tato nabídka vám umožňuje prohlédnout si ceny za aktuální den.

8. Nastavení

V modulu Nastavení můžete přistupovat ke všem nastavením

Nastavení sítě
Nastavení sítě (internet)
systém,
uživatelé,
atd.

8.1. Síť

Nastavení sítě vám umožňuje definovat specifikace vašeho připojení k elektrické síti. Podrobnosti naleznete v 3.2. Nastavení sítě

8.2. Síť

Nastavení sítě ukazuje, jak je regulátor Reduxi připojen k síti (internet). Modul vám umožňuje konfigurovat Reduxi podle pravidel vaší interní IT sítě. Zde si můžete vybrat metodu připojení nebo nastavit komunikační metodu (Proxy).

Reduxi podporuje síťování prostřednictvím:

kabelové sítě (LAN),
bezdrátové sítě (Wi-Fi),

Kabelová (LAN) a bezdrátová (Wi-Fi) síť

Pokud je regulátor Reduxi připojen k síti prostřednictvím kabelové sítě (LAN), můžete přistupovat k datům o tomto připojení na kartě Kabelová síť.

Na kartě Bezdrátová síť můžete připojit regulátor Reduxi k síti prostřednictvím bezdrátového připojení (Wi-Fi). Požadovanou bezdrátovou síť můžete najít kliknutím na tlačítko Skenovat. Vyberte požadované bezdrátové připojení a v případě potřeby zadejte heslo.

Poznámka: Pro kabelovou i bezdrátovou síť můžete regulátoru přiřadit statickou nebo dynamickou IP adresu.

Alternativní server (Proxy)

Pokud vaše prostředí vyžaduje proxy server, můžete nakonfigurovat nastavení proxy serveru na kartě Proxy server.

8.3. Systém

Nabídka nastavení systému umožňuje pokročilé konfigurace pro specifické použití.

8.3.1. Identifikátor

Identifikátor vám zobrazí systémové informace, které slouží k identifikaci konfiguračního nástroje Reduxi a regulátoru Reduxi. Tato nabídka také specifikuje UnitID (který je ID regulátoru Reduxi). Toto ID je velmi důležité při řešení problémů s konkrétním místem.

Poznámka: Data jsou předvyplněna a nelze je upravovat ani mazat.

8.3.2. Open VPN

Open VPN je určen pro vzdálenou podporu.

Pokud chcete vzdálenou pomoc od našeho týmu podpory, musíte:

Připojte Reduxi k internetové síti.
Upravte pravidla na firewallu pro IP 193.9.21.21 a TCP port 2002.
Zadejte konfigurační soubor do pole konfigurace Open VPN; pro konfigurační soubor Open VPN zašlete požadavek naši podpoře: support@reduxi.eu.

Pokud připojení Open VPN funguje, zobrazí se IP adresa. Zašlete IP adresu naší podpoře. Pomocí této IP adresy může naše podpora přistupovat k regulátoru Reduxi prostřednictvím připojení Open VPN.

Chcete-li zakázat vzdálený přístup přes připojení Open VPN, zavřete firewall nebo odeberte konfigurační soubor Open VPN, abyste zakázali externí přístup.

Poznámka: Pokud připojení Open VPN nefunguje, zobrazí se chyba. Prosím, kontaktujte naši podporu pro pomoc: support@reduxi.eu.

8.3.3. Konektor

Konektor

Modul konektoru umožňuje odeslat data z webového ovladače:

prostřednictvím cloudu do naší webové aplikace Reduxi,
a MQTT – nepřímý server pro data; data mohou být odeslána do jiné aplikace nebo databáze.

Konektor/Cloud

Chcete-li vidět svůj ovladač Reduxi v webové aplikaci Reduxi, připojte jej zde k cloudu. Webová aplikace Reduxi umožňuje přehled měření odkudkoli. Pokyny k používání webové aplikace Reduxi naleznete na našich webových stránkách support.reduxi.eu.

Konektor/MQTT

Pro připojení MQTT potřebujete přístupová data k serveru MQTT. Přístup k serveru MQTT je možný prostřednictvím certifikátu nebo autentizačních dat. Zde můžete definovat, v jakém formátu se data odesílají do MQTT brokera.

Na serveru MQTT je v závislosti na konfiguraci nutné povolit přístup k ovladači Reduxi prostřednictvím vybrané metody připojení.

Další podrobnosti naleznete v následujících článcích: Příklad připojení Reduxi Configuratoru k MQTT brokeru? a Reduxi Controller - MQTT API

8.3.4. Konfigurace

Záloha

Modul zálohování konfigurátoru umožňuje exportovat všechna konfigurační data z ovladače Reduxi do souboru zdroje konfigurace.

Obnova

Modul obnovení konfigurátoru umožňuje obnovit konfigurační data do ovladače Reduxi ze souboru zdroje konfigurace.

Při importu konfiguračních dat můžeme vybrat typ konfiguračních dat, která chceme importovat (cloudové připojení, připojení MQTT, síť, OpenVPN).

Poznámka: Při obnovení konfiguračních dat budou všechna data smazána a nelze je obnovit!

8.3.5. Distribuční systém provozovatele

Tento modul umožňuje vybrat vašeho provozovatele distribučního systému. Jsou seskupeny podle země.

8.3.6. Čas

Modul času nám umožňuje zadat časové pásmo a časový server, přes který systém Reduxi aktualizuje čas.

Pokud jste zadali platný server NTP a ovladač Reduxi má přístup k internetové síti, datum a čas se aktualizují v určitém časovém intervalu podle dat získaných ze serveru NTP.

Poznámka: Pokud není nastaven server NTP, ovladač Reduxi nemá přístup k internetu nebo server NTP není dosažitelný, můžete datum a čas nastavit ručně.

8.3.7. Aktualizace

Modul aktualizace umožňuje aktualizovat Reduxi Configurator aktuální softwarovou záplatou. Zde je možná automatická aktualizace (preferovaná možnost se stabilním kanálem) nebo ruční (kde aktualizaci provádí náš tým podpory Reduxi na dálku (Open VPN)).

Poznámka: Při aktualizaci se data uložená v ovladači Reduxi neztratí. Data zůstanou v ovladači.

8.3.8. Restartování

Modul restartování umožňuje restartovat ovladač Reduxi. Restartování může v některých případech vyřešit určité problémy. Během restartování bude ovladač Reduxi nedostupný a nebude zaznamenávat měření.
Poznámka: Pokud se konfigurátor Reduxi nespustí, problém je s největší pravděpodobností v ovladači Reduxi. Zkontrolujte LED diody na zadní straně ovladače a kontaktujte naši podporu pro vyřešení problému: support@reduxi.eu. Co každá kontrolka znamená, si můžete přečíst v Návodu k připojení ovladače (Reduxi Controller).

8.3.9. Obnovení továrního nastavení

Modul obnovení továrního nastavení umožňuje obnovit ovladač Reduxi do továrního nastavení ("Reset"). Reset je určen k odstranění všech dat a resetování ovladače Reduxi.

Pokud kliknete na obnovení továrního nastavení, otevřou se dvě okna:

Označte, že rozumíte, že všechna data budou ztracena.
Potvrďte obnovení ovladače do továrního nastavení.

Během obnovení továrního nastavení bude ovladač Reduxi nedostupný a nebude zaznamenávat měření.

VAROVÁNÍ: Pokud obnovíte ovladač Reduxi do továrního nastavení, všechna data budou smazána a nelze je obnovit

8.3.10. Nástroje

Tato nabídka obsahuje některé základní nástroje pro diagnostiku problémů:

- test ping pro otestování připojení k zařízení připojenému k TCP/IP

- test portu TCP pro otestování portů zařízení připojeného k TCP/IP

9. Uživatelé

Modul Uživatelé poskytuje kompletní zobrazení všech uživatelů, kteří byli přidáni do Reduxi Configuratoru.

Modul umožňuje:

přidat uživatele,
zobrazit a upravit uživatele,
smazat uživatele.

9.1. Přidání nového uživatele

Chcete-li přidat nového uživatele, klikněte na tlačítko Nový uživatel. Zobrazí se formulář pro vytvoření nového uživatele. Vyplňte požadovaná pole a uložte nového uživatele.

Poznámka: V aplikaci Reduxi Configurator nelze uživatelům přiřazovat různé role. Každý přidaný uživatel má plná přístupová práva k aplikaci Reduxi Configurator. V aplikaci Reduxi Cloud můžete uživateli přiřadit různé role. Pro přístup k webové aplikaci se musíte připojit k Cloudu. Pokyny pro přístup k webové aplikaci naleznete na našich webových stránkách support.reduxi.eu.

9.2. Zobrazení a úpravy uživatelů

V modulu Uživatelé se zobrazí přehled všech přidaných uživatelů.

Chcete-li uživatele upravit, klikněte na ikonu "pero" umístěnou zcela vpravo v řádku vybraného uživatele. Otevře se stejný formulář jako při přidávání nového uživatele.

Poznámka: Jakmile vytvoříte uživatelské jméno, nelze jej změnit. Můžete však upravit ostatní pole ve formuláři.

9.3. Mazání uživatelů

Uživatele můžete mazat v modulu Uživatelé . Chcete-li provést smazání, klikněte na ikonu "koše" umístěnou zcela vpravo v řádku vybraného zařízení. Vždy musíte mít alespoň jednoho aktivního uživatele.

Poznámka: Pokud chcete smazat posledního aktivního uživatele, systém vám to neumožní. Obdržíte chybovou zprávu.

10. Profil

K modulu Profil přistoupíte v postranním menu - dole vlevo. Ve svém profilu můžete upravit své jméno, příjmení a heslo. Uživatelské jméno nelze po jeho vytvoření změnit. V sekci Profil můžete také změnit jazyk.

Informace o zásadách ochrany osobních údajů naleznete také v sekci Profil.

Poznámka: Stránka Profil umožňuje upravit aktuálního uživatele. Chcete-li přidat a upravovat další uživatele, přejděte do modulu 6. Uživatelé.

Související s
