Ušetřete 30 % nákladů s Reduxi: Inteligentní propojení vašeho tepelného čerpadla Acond přes Modbus TCP/IP
1. Nezbytné kroky k navázání komunikace mezi regulátorem Reduxi a tepelným čerpadlem Acond
1.1 Aktivace funkce Modbus TCP na tepelném čerpadle
Aktivaci a nezbytnou aktualizaci firmwaru provede servisní technik společnosti Acond.
Pro sjednání schůzky kontaktujte zákaznický servis společnosti Acond: https://www.acond.com/en#contact-us
Důležité: Po aktivaci nastavení vám musí instalační technik sdělit IP adresu tepelného čerpadla. Doporučujeme používat statickou adresu. To bude později nutné.
1.2 Potřebné komponenty pro připojení regulátoru Reduxi k tepelnému čerpadlu Acond.
K navázání spojení mezi regulátorem Reduxi a tepelným čerpadlem Acond jsou potřeba dvě komponenty:
- Reduxi Controller
- Ethernetový kabel
2. Připojení regulátoru Reduxi k tepelnému čerpadlu Acond

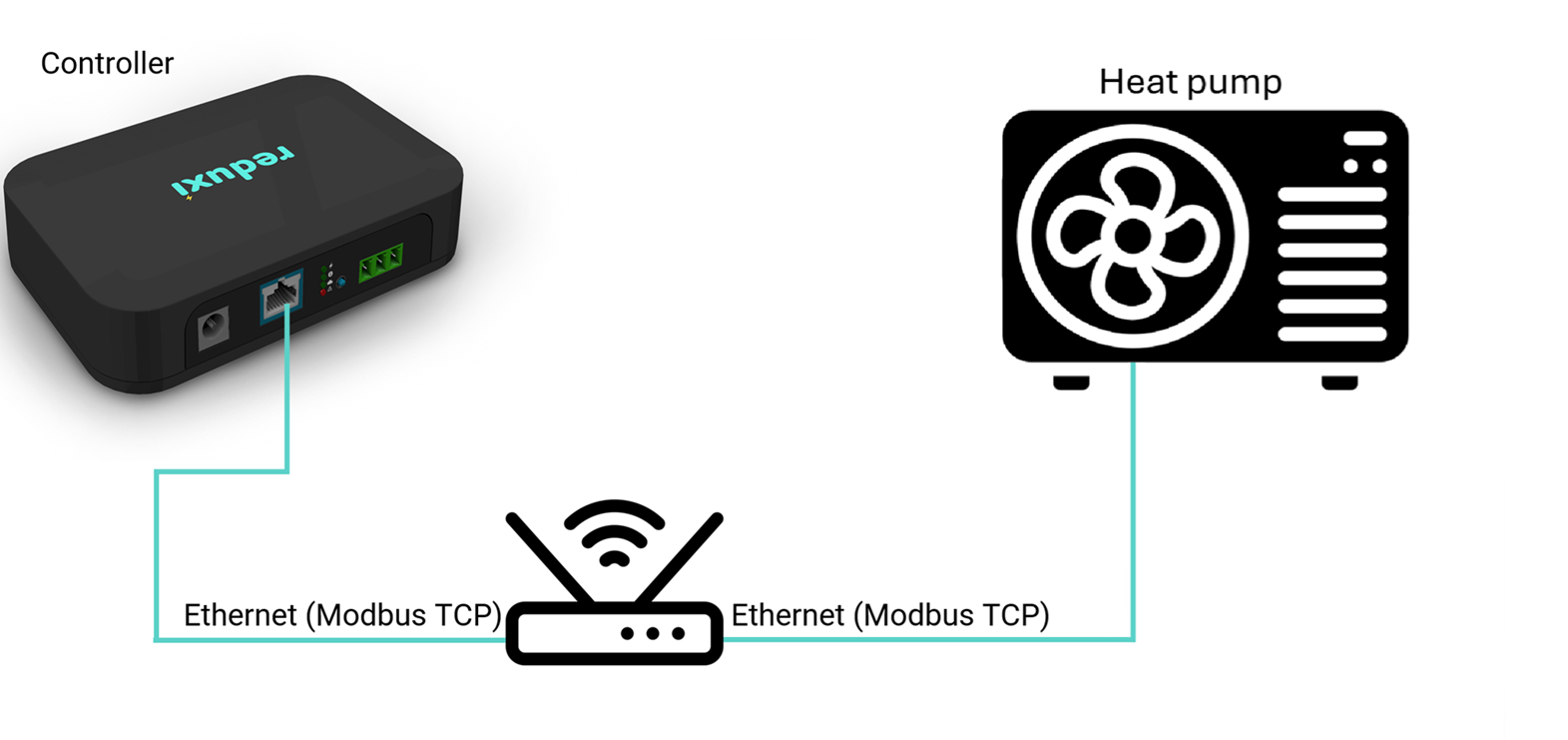

2.1 Symbolický obrázek celého připojení od regulátoru Reduxi k tepelnému čerpadlu je zobrazen níže:
2.2 Připojte ethernetový kabel k tepelnému čerpadlu Acond a regulátoru Reduxi:
Umístění připojení ethernetového kabelu se liší v závislosti na modelu. Podrobné informace naleznete v příručce k tepelnému čerpadlu.
Po připojení ethernetového kabelu k tepelnému čerpadlu připojte druhý konec kabelu ke směrovači nebo místnímu přepínači. Poté postupujte stejně s regulátorem Reduxi.
3. Přidání tepelného čerpadla jako nového zařízení v konfigurátoru Reduxi
Chcete-li přidat nové tepelné čerpadlo jako zařízení nebo upravit stávající, postupujte podle těchto kroků, které jsou podrobně popsány v jednotlivých bodech níže.
3.1 Přidání zařízení
Přihlaste se lokálně do aplikace konfigurátoru Reduxi na ovladači a stiskněte tlačítko Přidat zařízení:

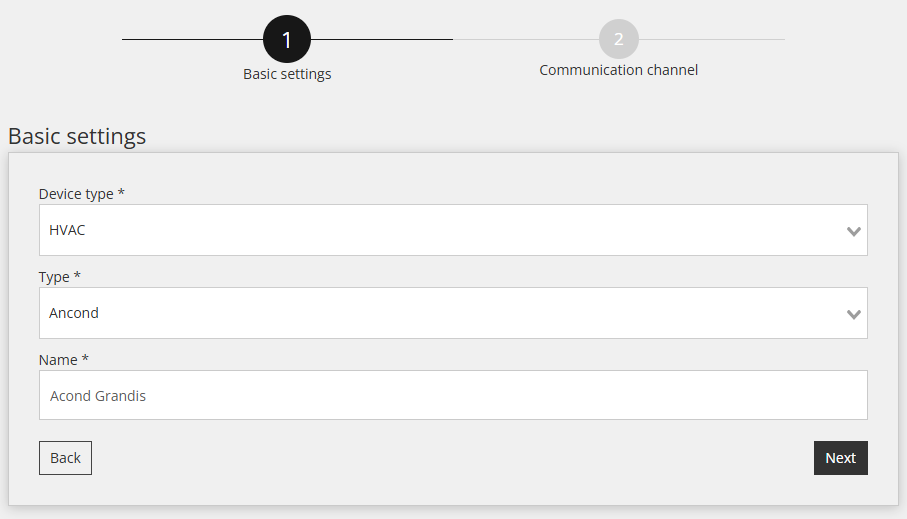

3.2 Vyberte zařízení, které chcete přidat
V prvním kroku (základní nastavení) vyberte základní parametry zařízení, které chcete přidat:
- Typ zařízení: HVAC,
- Typ: Acond
- Název: Zadejte název zařízení, například: Acond Grandis
Po zadání všech údajů stiskněte tlačítko "Další".

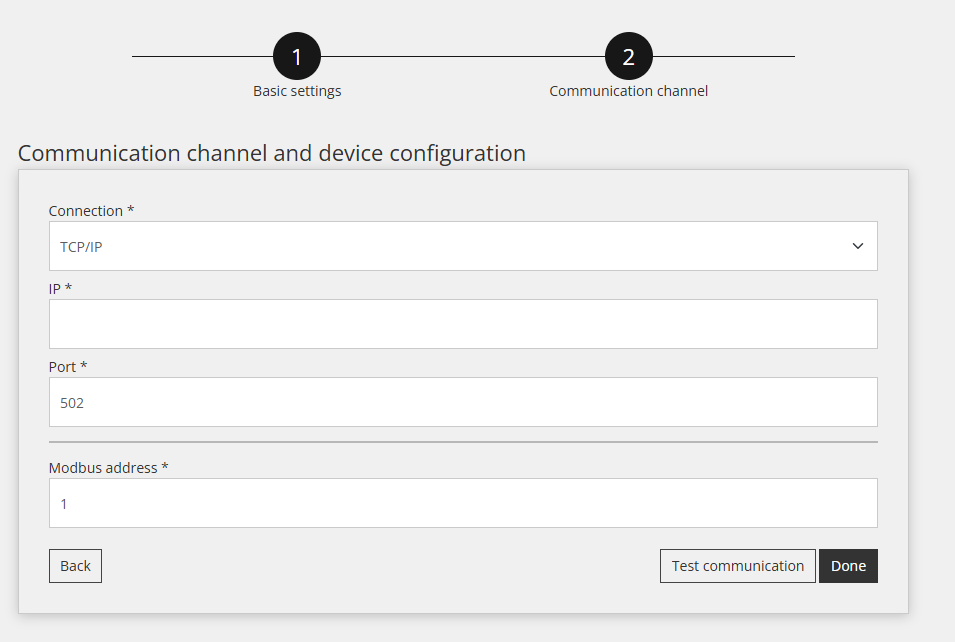

3.3 Komunikační kanál
Zde musíte vyplnit informace o připojení k zařízení:
- Připojení: TCP/IP
- IP: Zadejte IP adresu, kterou jste obdrželi od technika společnosti Acond
- Port: 502
- Adresa Modbus: výchozí 1, ale tato informace pochází také od technika
3.4 Komunikační test
Komunikační test se provádí pomocí tlačítka "Test communication", které se nachází vpravo dole po všech polích parametrů komunikačního kanálu.
Komunikační test může vrátit dvě odpovědi:

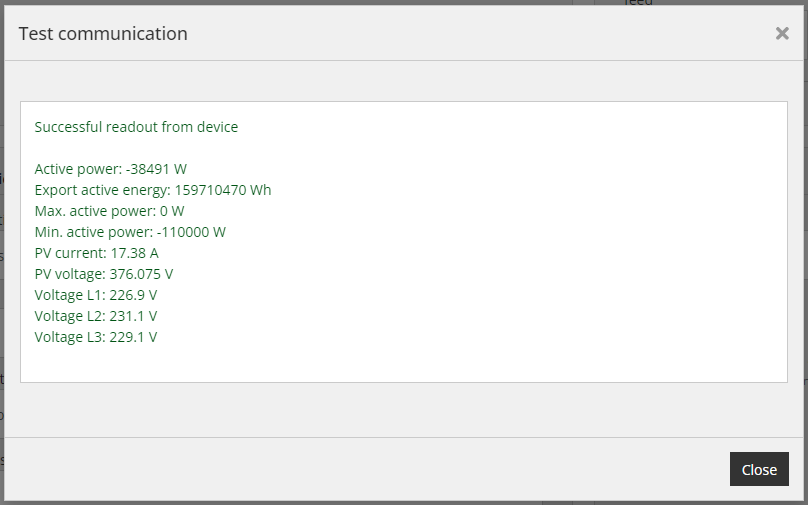

1. Komunikace funguje správně, viz obrázek níže:

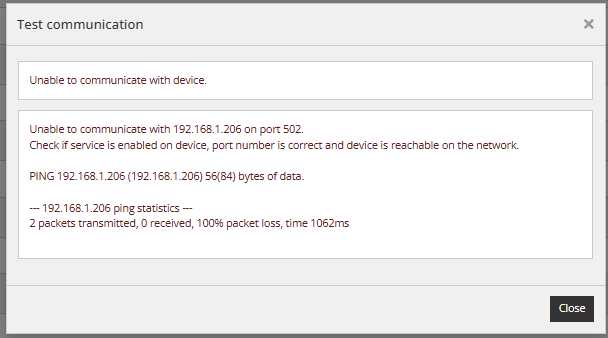

2. Komunikace nefunguje správně, viz obrázek níže:

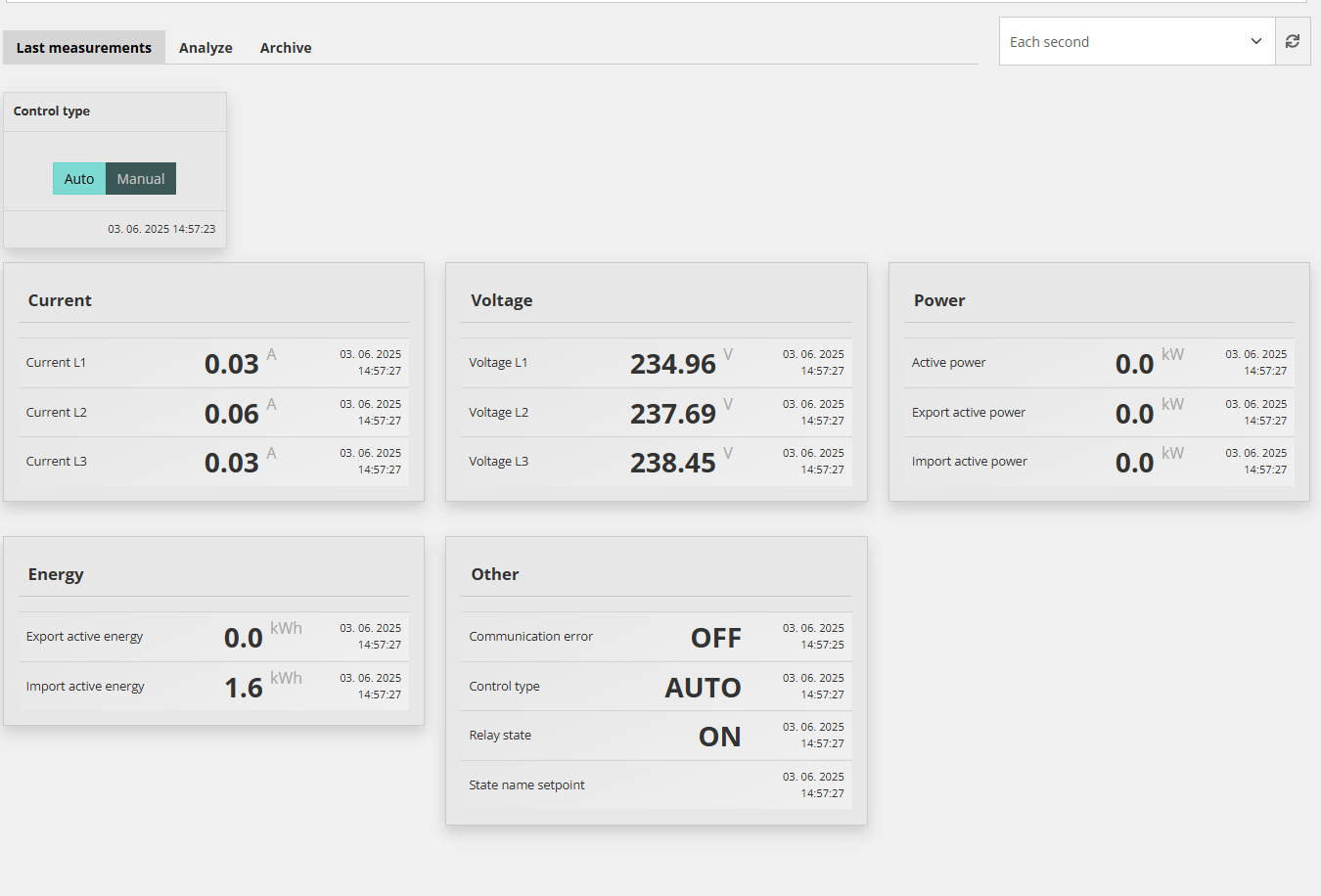

3.5 Poslední měření
Po úspěšném navázání komunikace s nově přidaným zařízením lze jeho hodnoty zkontrolovat v části Zařízení – Acond Heat Pump v konfigurátoru Reduxi jako dodatečný test.
Pro pokročilé ovládání tepelného čerpadla integrujte zařízení do strategie systému Reduxi. V části Zařízení – Acond Heat Pump v konfigurátoru Reduxi musí být typ ovládání nastaven na AUTO, aby příkazy pro strategii ovlivňovaly tepelné čerpadlo.
Chcete-li dosáhnout maximální flexibility a snížení nákladů na energii s ohledem na dynamické ceny a dynamické tarify, postupujte podle pokynů, jak definovat strategii, na tomto odkazu: Strategie pro regulátor Reduxi.
Po úspěšném přidání zařízení a kontrole hodnot lze zařízení zkontrolovat a ovládat také prostřednictvím aplikace Reduxi.
