Jak připojit nabíječku Starcharge Aurora AC EVSE k Reduxi Controller
Připojte Reduxi Controller ke StarCharge Aurora přes protokol OCPP. Reduxi může snížit váš účet za elektřinu o 70 %.
Textový popis tohoto obrázku

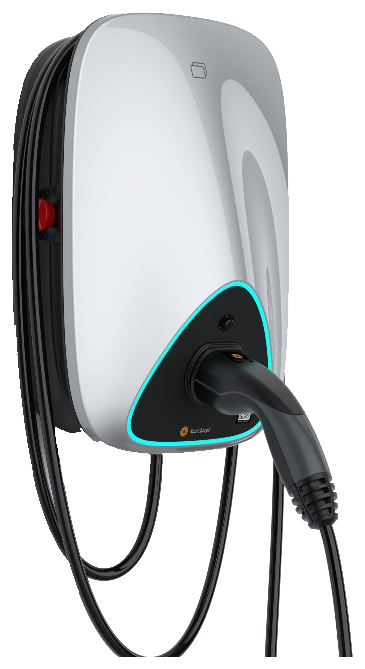

Fotografie nástěnné nabíječky elektromobilů (wallboxu) na bílém pozadí. Pouzdro je lesklé bílé a stříbrné s černým spodním předním panelem obtaženým azurovým světelným pásem. V zásuvce na přední straně je zasunutý černý nabíjecí konektor a pod ním visí tlustý černý kabel ve smyčkách. Na levé straně pouzdra je vidět červené tlačítko nebo světlo. Na předním panelu je malé logo. Žádný čitelný text.
- Technická dokumentace
- Potřebné vybavení
- Instalace nabíječky
- Přihlášení do webového rozhraní Aurora
- Zadání ChargePoint ID a nastavení OCPP
- Konfigurace síťových nastavení Aurora
- Přihlášení do webového rozhraní Reduxi
- Přidání Aurora do Reduxi
- Kontrola naměřených hodnot
- Shrnutí
- Časté problémy
- Související články
1 Technická dokumentace
Dokument výrobce pro StarCharge Aurora:
- StarCharge Aurora operation manual (English) – Instalace, uvedení do provozu, nabíjení a údržba wallboxu Aurora.
2 Potřebné vybavení
Potřebujete:
- Reduxi Controller
- Nainstalovaný wallbox StarCharge Aurora AC
- Počítač nebo notebook pro otevření webového rozhraní nabíječky
- Ethernetový kabel (pro připojení LAN nebo pro první přihlášení)
- Karta SIM (pouze pro připojení 4G)
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
3 Instalace nabíječky
Nainstalujte wallbox podle pokynů výrobce a uveďte ho do provozu. Podrobnosti jsou v příručce: https://assets-global.website-files.com/5e870ec047674e044920655e/6388d21b3d2bede4cf01cfd5_Star%20Charge%20Wallbox_Operation%20Manual%20(English).pdf
K internetu můžete nabíjecí stanici připojit třemi způsoby: kartou SIM, přes Wi-Fi nebo přes Ethernet.
Fotografie ukazuje přípojnou oblast nabíjecí stanice. Vložte kartu SIM nebo připojte ethernetový kabel vedle připojení AC.
Textový popis tohoto obrázku
Instalační nákres přípojné oblasti uvnitř pouzdra nabíječky StarCharge Aurora, pohled pod úhlem: tmavé tělo nabíječky se žlutě orámovaným polem se svorkovnicí s barevnými vodiči (žlutozelený, modrý, hnědý, černý) a fialovým ethernetovým kabelem vedoucím doprava kabelovým otvorem. Textové popisky: SIM Card; Wiring comparison; After using the blade to cut through threading position, thread the ethernet; Ethernet cable socket; Ethernet Cable. Červené čáry spojují každý popisek s příslušnou součástí.
4 Přihlášení do webového rozhraní Aurora
Po instalaci se k nabíjecí stanici připojte pomocí počítače nebo notebooku.
4.1 Připojení ethernetovým kabelem
192.168.88.1 až 192.168.88.200. Doporučujeme program, například NetSetMan. Případně ji nastavte v operačním systému pro síťové připojení.Textový popis tohoto obrázku
Snímek obrazovky programu NetSetMan (menu v němčině: Programm, Windows Tools, Optionen, Hilfe). Vlevo: strom profilů se skupinou Gruppe obsahující profily Auto a StarCharge Aurora. Vpravo: záložka Ethernet s adaptérem Intel(R) Ethernet Connection (18) I219-V. Sekce IP & Gateway zaškrtnutá: IP-Adresse automatisch beziehen [získat IP adresu automaticky] nevybráno; Folgende IP-Adresse verwenden [použít následující IP adresu] vybráno. V červeném rámečku: IP-Adresse: 192.168.88.200; Subnetzmaske: 255.255.255.0; Standardgateway: 192.168.88.1. Sekce DNS-Server zaškrtnutá: DNS-Serveradresse automatisch beziehen nevybráno; Folgende DNS-Serveradressen verwenden vybráno; Bevorzugt [preferovaný]: prázdné; Alternativ [alternativní]: prázdné (obojí v červeném rámečku). Pod tím: Erweiterte TCP/IP-Einstellungen s WINS, Routentabelle a IPv6, vše nezaškrtnuto.
Textový popis tohoto obrázku
Koláž šesti snímků obrazovky Windows 11 s červenými rámečky a červenými čísly 1 až 7, která ukazuje, jak nastavit pevnou IP adresu ethernetového adaptéru. Krok 1: vyhledávací pole nabídky Start na hlavním panelu s napsaným textem network. Krok 2: výsledek hledání Best match: View network connections, Control panel (červený rámeček); níže jsou návrhy z webu a položky nastavení (Wi-Fi settings, Firewall & network protection, Bluetooth and other devices settings, Proxy settings, VPN settings, Mobile hotspot). Krok 3: okno Control Panel, Network and Internet, Network Connections se seznamem adaptérů (Bluetooth-Netzwerkverbindung nepřipojeno, OpenVPN Wintun síťový kabel odpojen, Ethernet Network 2 Intel(R) Ethernet Connection (červený rámeček), WLAN Intel(R) Wi-Fi 6 AX211 160MHz). Krok 4: dialog Ethernet Status s červeným rámečkem kolem tlačítka Properties. Krok 5: dialog Ethernet Properties (seznam položek v němčině) s vybraným Internet Protocol, Version 4 (TCP/IPv4) (červený rámeček). Krok 6: červený rámeček kolem tlačítka Properties v tomto dialogu. Krok 7: dialog Internet Protocol Version 4 (TCP/IPv4) Properties: Obtain an IP address automatically nevybráno; Use the following IP address vybráno, s poli IP address, Subnet mask a Default gateway vyplněnými čísly ve stylu 192.168.x.x (přesné číslice; maska podsítě vypadá jako 255.255.255.0); Use the following DNS server addresses vybráno, Preferred DNS server a Alternate DNS server prázdné; červený rámeček kolem těchto polí.
192.168.88.206. Přihlaste se pomocí níže uvedeného výchozího uživatelského jména a hesla.| Parametr | Hodnota |
|---|---|
| Uživatel | wbdh |
| Heslo | 26835941 |
Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky webového rozhraní nabíječky Aurora. Pozadí: fotografie moderní kancelářské nebo továrenské budovy s tmavou fasádou a zelenými skleněnými částmi pod modrou oblohou; na fasádě je slabě vidět logo firmy a čínské znaky. Uprostřed: nadpis Login (slabě), dvě tmavá vstupní pole s popisky Username a Password (na pravém konci pole Username je malá červená značka) a oranžové tlačítko Sign me in. Obsah polí není zobrazen.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní StarCharge, stránka Quick Setup (drobečková navigace Home / Quick Setup). Tmavé levé menu: Quick Setup (zvýrazněno), Hardware Setting, Software Setting, Charging Status, Upload and download. Horní lišta: Language, User Set. Pole: ChargePoint Id: prázdné, s tlačítky Submit a Refresh. Sekce OCPP Setting: IP or Domain Name: prázdné; SSL Enable: disable (rozbalovací pole); Port: prázdné; Path: prázdné; Authorization key: prázdné; tlačítka Submit a Refresh. Sekce Certificate Import: pole pro soubor s tlačítkem Browse a tlačítkem Submit.
5 Zadání ChargePoint ID a nastavení OCPP
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní StarCharge, stránka Quick Setup, s červenými rámečky a červenými čísly 1 až 8. Červený rámeček 1: Quick Setup v tmavém levém menu (další položky: Hardware Setting, Software Setting, Charging Status, Upload and download). Červený rámeček 2: ChargePoint Id: 1234. Červený rámeček kolem formuláře OCPP Setting: 3. IP or Domain Name: 36.153.57.202; 4. SSL Enable: disable; 5. Port: 3400; 6. Path: /steve/websocket/CentralSystemSe (oříznuto, konec není zobrazen); 7. Authorization key: prázdné. Červený rámeček 8: tlačítko Submit vedle tlačítka Refresh. Pod tím: Certificate Import s polem pro soubor, tlačítkem Brows a tlačítkem Submit; nadpis 4G configuration.
1, pokud backend používá pro přístup TLS, jinak 0.9000./ocpp/1.6/json
6 Konfigurace síťových nastavení Aurora
Ve webovém rozhraní nastavte, jak se nabíjecí stanice připojuje k internetu nebo k místní síti. Možnosti: 4G (SIM), Wi-Fi nebo LAN (Ethernet).
6.1 4G (SIM)
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní StarCharge, stránka Software Setting, s červenými rámečky a červenými čísly 1 až 4. Tmavé levé menu: Quick Setup, Hardware Setting, Software Setting (zvýrazněno, červený rámeček 1), Charging Status, Upload and download. Hlavní oblast: nadpis 4G configuration (červený rámeček 2). Červený rámeček 3 kolem formuláře: Enable modification (zaškrtávací pole, vypadá zaškrtnuté); pole APN, User, Pwd, Pin, všechna prázdná; rozbalovací pole EncrypType. Červený rámeček 4 kolem tlačítka Submit vedle Refresh. Pod tím: nadpis Ethernet configuration se zaškrtávacím polem Enable modification (nezaškrtnuto) a tlačítky Submit a Refresh; nadpis DNS configuration.
6.2 Wi‑Fi
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní StarCharge, stránka Software Setting, s červenými rámečky a červenými čísly 1 až 4. Tmavé levé menu: Quick Setup, Hardware Setting, Software Setting (zvýrazněno, červený rámeček 1), Charging Status, Upload and download. Hlavní oblast: nadpis Wifi configuration (červený rámeček 2). Červený rámeček 3 kolem formuláře: Wifi enable (zaškrtnuto); Mode selection: STA (rozbalovací pole); SSID: prázdné; Pwd: prázdné; Channel: 1 (zešedlé rozbalovací pole); Encryption: WPA2 (rozbalovací pole); druhé zaškrtnuté pole s popiskem Encryption enable. Červený rámeček 4 kolem tlačítka Submit vedle tlačítka Refresh.
6.3 LAN (Ethernet)
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní StarCharge, stránka Software Setting, s červenými rámečky a červenými čísly 1 až 4. Tmavé levé menu: Quick Setup, Hardware Setting, Software Setting (zvýrazněno, červený rámeček 1), Charging Status, Upload and download. Horní lišta: Language, User Set. Hlavní oblast: nadpis Ethernet configuration (červený rámeček 2). Červený rámeček 3 kolem dvou zaškrtnutých polí: Enable modification a Dhcp enable. Červený rámeček 4 kolem tlačítka Submit vedle tlačítka Refresh. Pod tím: nadpis DNS configuration s nezaškrtnutým polem Dns enable a tlačítky Submit a Refresh.
7 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local. IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení)Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
8 Přidání Aurora do Reduxi
Vytvořte komunikaci OCPP mezi StarCharge Aurora a Reduxi Controller.
8.1 Základní nastavení
Přihlaste se do místního Reduxi Configurator (viz bod 7) a klikněte na + Add device.
Textový popis tohoto obrázku
Snímek obrazovky postranního panelu Reduxi Configurator. Záhlaví: logo reduxi Configurator. Sekce Devices (s ikonou minus) obsahuje: Iskraemeco AM550 (ikona sloupu vysokého napětí) a dvě položky s ikonami slunce bez viditelných názvů. Dole je tlačítko Add device se znaménkem plus, označené azurovým obdélníkem.
V prvním kroku vyberte základní nastavení:
- Typ zařízení:
EV charger - Type:
OCPP 1.6 - JSON - Name: libovolný název, například StarCharge Aurora
Textový popis tohoto obrázku
Snímek obrazovky Reduxi Configurator, krok 1 ze 2 Basic settings. Indikátor kroků: 1 Basic settings (aktivní), 2 Communication channel (šedě). Formulář Basic settings: Device type (povinné): EV charger; Type (povinné): OCPP 1.6 - JSON; Name (povinné): StarCharge Aurora. Tlačítka: Back (vlevo), Next (vpravo, tmavé).
8.2 Nastavení komunikace
Druhý krok nastavuje komunikační kanál pro OCPP. Určete Device identifier. Musí to být stejné ID jako ChargePoint ID na nabíjecí stanici. Reduxi Controller automaticky vygeneruje URL pro OCPP JSON 1.6. Na konec této URL přidejte /Device ID.
| Parametr | Hodnota |
|---|---|
| Identifikátor zařízení | Stejné jako ChargePoint ID na nabíjecí stanici |
| Controller OCPP JSON 1.6 URL | Generuje controller. Na konec přidejte /Device ID. Příklad: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1
|
Textový popis tohoto obrázku
Snímek obrazovky Reduxi Configurator, krok 2 ze 2 Communication channel (krok 1 Basic settings, krok 2 Communication channel). Formulář Communication channel and device configuration, poznámka: There are no available connections. Pole: Device identifier (povinné): my_staion_ID1 [jak je zobrazeno], označeno azurovým obdélníkem; Connector (povinné): 1; Charger type (povinné): AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current (povinné): Manual override; Per phase max. current manual override: 32, nápověda: In effect when manual override is selected; Forward communication to backend OCPP server: prázdné; Override authentication username for backend OCPP server: prázdné; Override authentication password for backend OCPP server: prázdné; Forward measurements to backend OCPP server once every: prázdné rozbalovací pole; Allow new charging session: Always. Poslední pole, označené azurovým obdélníkem: Controller OCPP (JSON 1.6) URL: ws://10.0.0.185/ocpp/1.6/json, s ikonou kopírování vpravo. Tlačítka: Back (vlevo), Done (vpravo, tmavé).
8.3 Test komunikace
Klikněte vpravo dole pod poli komunikačního kanálu na Test communication. Test ověří komunikaci OCPP a nic neuloží. Pokud test uspěje, klikněte na Done: zařízení vytvoří až Done.
Test vrátí jeden ze tří výsledků:
Případ 1: Komunikace funguje správně.
Textový popis tohoto obrázku
Snímek obrazovky dialogu Testkommunikation v němčině v Reduxi Configurator, s křížkem pro zavření. Zelený text v bílém poli: Successful readout from device. Active power: 0.0 W; Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Max. active power: 0.0 W; Min. active power: 0.0 W; State name: UNKNOWN null. Additional parameter - CURRENT_PHASE_MAX: 0.0; Additional parameter - IMPORT_ENERGY_ACTIVE_SESSION: 0.0. Tmavé tlačítko vpravo dole: Schließen [Zavřít].
Případ 2: Unable to communicate with device 1, ID of device is not set or is different.
Textový popis tohoto obrázku
Snímek obrazovky dialogu Testkommunikation v němčině v Reduxi Configurator, s křížkem pro zavření. První pole, červený text: Keine Kommunikation mit dem Gerät möglich. [S zařízením nelze komunikovat.] Druhé pole, červený text: Number of devices found on OCPP - JSON 1.6: 1; Device identifier: 0000241500065. Tmavé tlačítko vpravo dole: Schließen [Zavřít].
ID, které jste přiřadili v Reduxi Controller, přesně neodpovídá ID nabíjecí stanice. Zkontrolujte obě a zkuste to znovu.
Případ 3: Nebylo nalezeno žádné zařízení s komunikací OCPP 1.6.
Textový popis tohoto obrázku
Snímek obrazovky dialogu Test communication v němčině v Reduxi Configurator, název: Testkommunikation, s křížkem pro zavření. Zpráva červeným textem v bílém poli: Keine Kommunikation mit dem Gerät möglich. [S zařízením nelze komunikovat.] Tmavé tlačítko vpravo dole: Schließen [Zavřít].
Nastavení na nabíjecí stanici nebylo uloženo, Aurora nemá připojení k internetu, nebo je cesta k Reduxi Controller nesprávná. Zkontrolujte připojení nabíječky k internetu, kabeláž (pokud existuje) a nastavení.
9 Kontrola naměřených hodnot
9.1 Poslední měření
Po navázání komunikace zkontrolujte naměřené hodnoty nového zařízení v části Devices – Last measurements v Reduxi Configurator.
9.2 Povolení řízení Reduxi
Pro pokročilé řízení nabíječky začleňte zařízení do strategie Reduxi. V části Devices v Reduxi Configurator nastavte control type na AUTO. Teprve potom budou příkazy strategie ovlivňovat nabíječku.
Chcete-li využívat dynamické ceny a dynamické tarify, definujte strategii podle návodu v Strategie pro regulátor Reduxi.
Po přidání zařízení ho můžete také sledovat a ovládat v cloudové aplikaci Reduxi.
✓ Shrnutí
Příprava (body 1–3): Přečtěte si příručku, připravte si vybavení a nainstalujte wallbox.
StarCharge Aurora (body 4–6): Přihlaste se do webového rozhraní, zadejte ChargePoint ID a údaje OCPP controlleru a poté nastavte 4G, Wi-Fi nebo LAN.
Přidání do Reduxi (body 7–8): Přihlaste se, přidejte zařízení OCPP 1.6 - JSON s ChargePoint ID jako Device identifier, spusťte Test communication a klikněte na Done.
Spuštění do provozu (bod 9): Zkontrolujte poslední měření a nastavte control type na AUTO.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Test communication: ID zařízení není nastaveno nebo se liší | Device identifier v Reduxi musí přesně odpovídat ChargePoint ID nabíječky (bod 5, bod 8.2). |
| Test communication: nebylo nalezeno žádné zařízení s komunikací OCPP 1.6 | Zkontrolujte, zda jsou nastavení uložena na nabíječce, zda má Aurora připojení k internetu a zda je cesta k controlleru správná (body 5 a 6). |
| Webové rozhraní nabíječky se neotevře | Nastavte IP adresu svého počítače na 192.168.88.1–200 a otevřete 192.168.88.206 (bod 4.1). |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
reduxi.local se nenačte |
Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dostupnost, IP adresu / port / unit ID a zda je na zařízení povolen protokol. |
