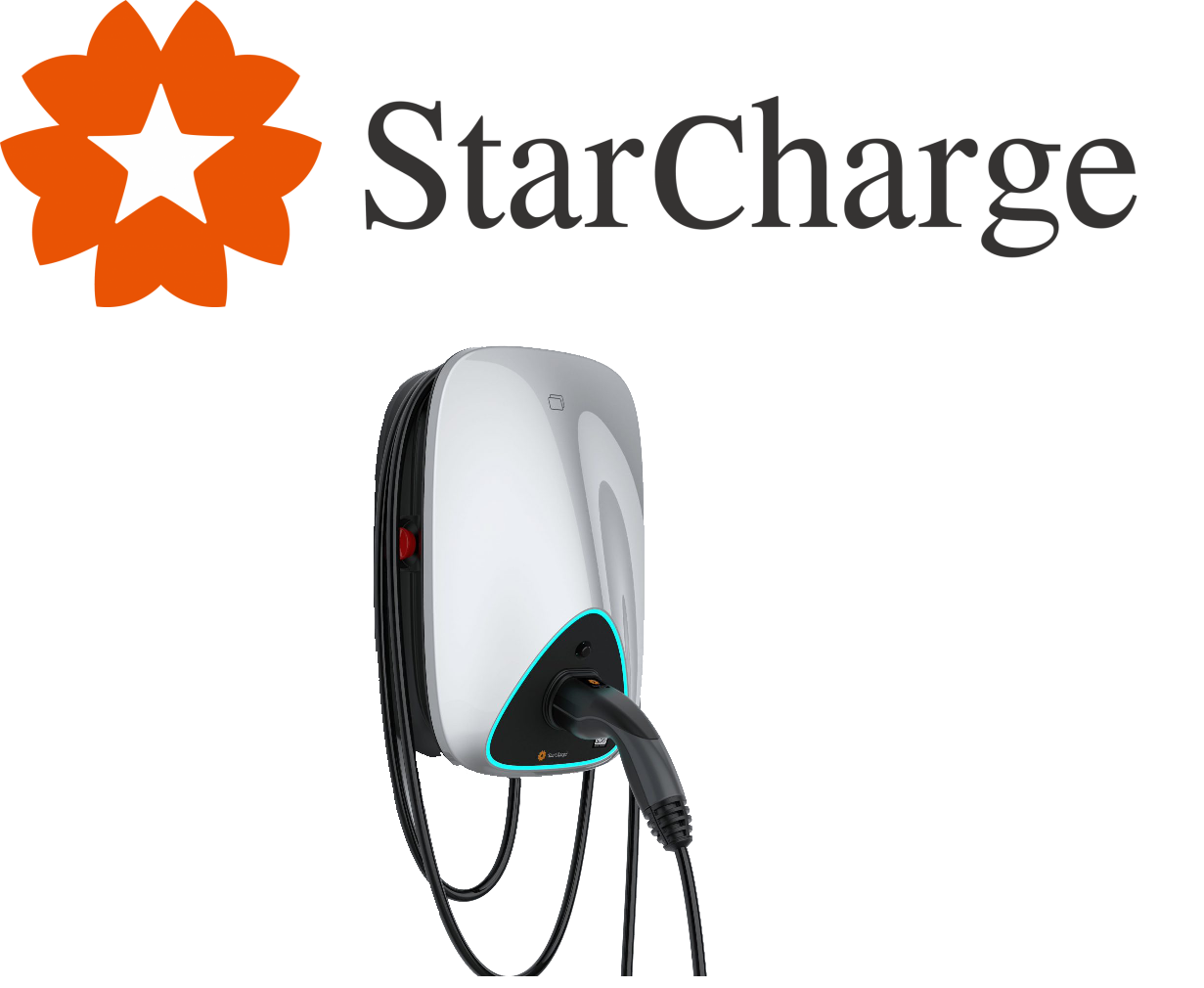

Reduxi s nabíječkou Starcharge Aurora AC EVSE

Aktualizováno

Připojte řídicí jednotku Reduxi k zařízení StarCharge Aurora a využijte protokol OCPP. Reduxi může snížit váš účet za elektřinu o 70 %.

1. Instalace

Nainstalujte wallbox podle pokynů výrobce a uveďte jej do provozu.

Další podrobnosti naleznete v příručce:
https://assets-global.website-files.com/5e870ec047674e044920655e/6388d21b3d2bede4cf01cfd5_Star%20Charge%20Wallbox_Operation%20Manual%20(English).pdf

K dispozici máte tři možnosti připojení nabíjecí stanice k internetu: prostřednictvím SIM karty, WiFi nebo Ethernetu.

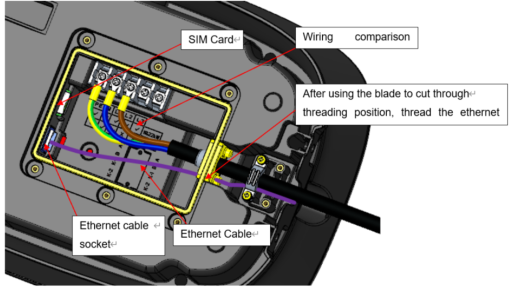

Následující fotografie ukazuje oblast připojení nabíjecí stanice. Tam můžete nainstalovat SIM kartu nebo připojit ethernetový kabel vedle připojení AC:

2. Přihlášení na webovou stránku Aurora

Po instalaci nabíjecí stanice se k ní musíte připojit pomocí počítače nebo notebooku.



2.1 Připojení pomocí ethernetového kabelu:

  1. Připojte svůj počítač nebo notebook buď přímo k nabíjecí stanici, nebo alternativně k místnímu přepínači, ke kterému je připojena i nabíjecí stanice.

  2. Dočasně nastavte IP adresu svého počítače nebo notebooku. Použijte IP adresu mezi 192.168.88.1-200
    Doporučujeme programy jako NetSetMan nebo podobné. Alternativně lze nastavení provést také přímo v operačním systému pro příslušné síťové připojení.

    NetSetMan:

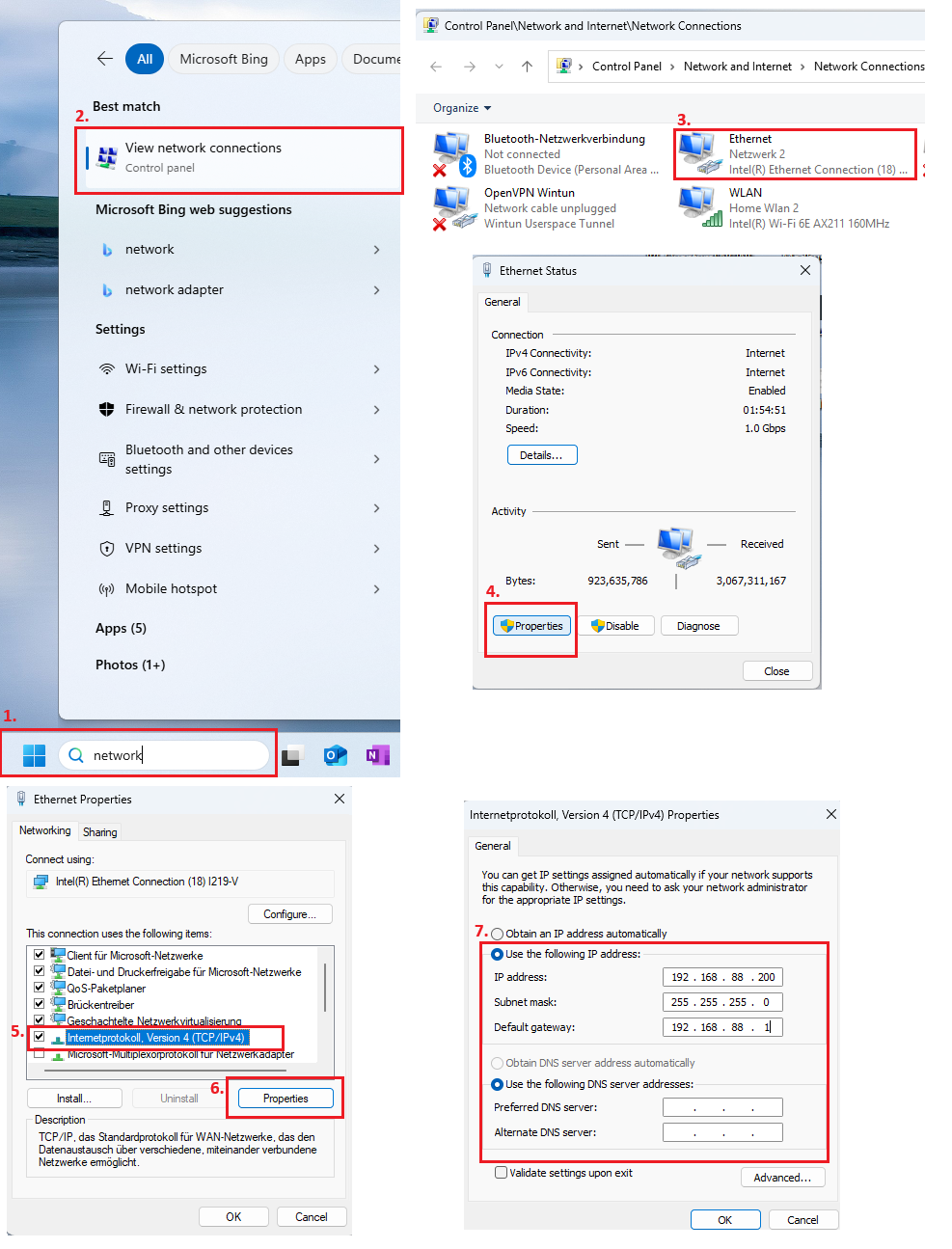

    Nastavení systému Windows:

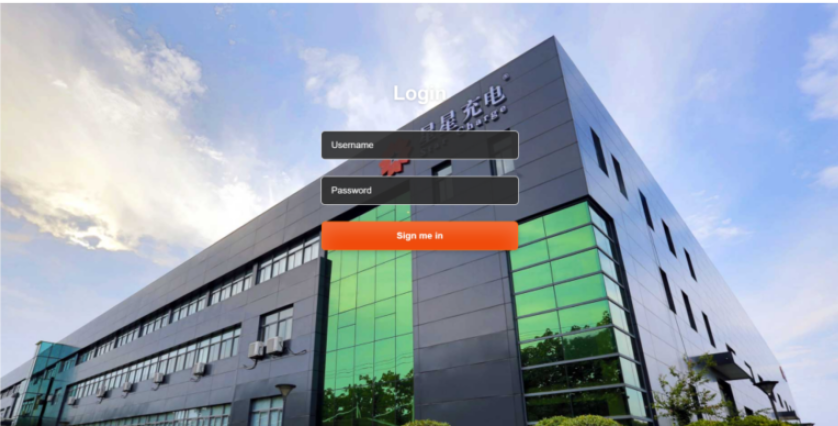

  3. Otevřete prohlížeč a zadejte výchozí IP adresu nabíjecí stanice: 192.168.88.206

    k přihlášení použijte:
    uživatel: wbdh
    heslo: 26835941

  4. Nyní byste měli být ve webovém rozhraní nabíjecí stanice:

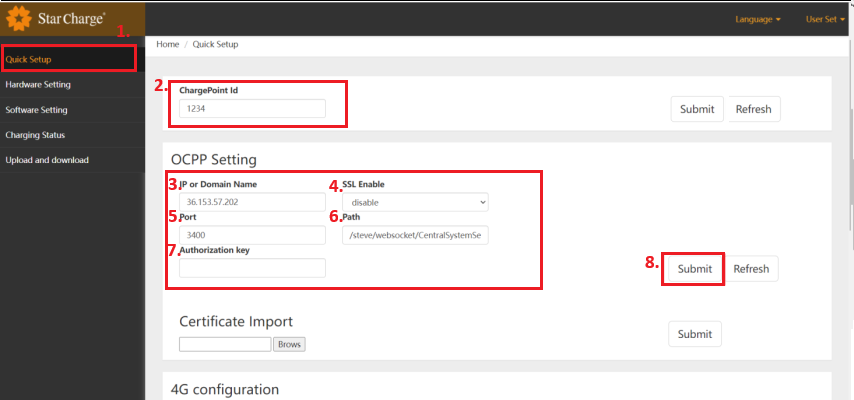

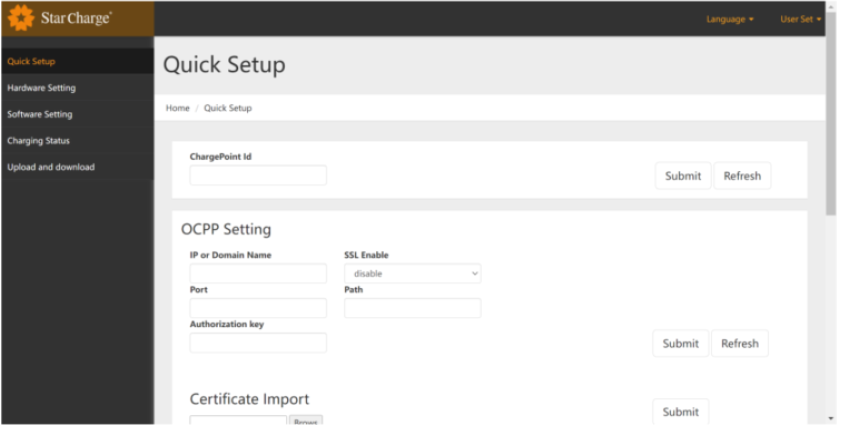

3. Zadejte ID nabíjecího místa a nastavte OCPP

  1. Na levé straně hlavní stránky vyberte možnost Rychlé nastavení
  2. Zadejte ID nabíjecího bodu a potvrďte kliknutím na Odeslat
    Důležité: Poznamenejte si to pro pozdější použití
  3. Zadejte IP adresu z řídicí jednotky Reduxi, která je nainstalována na místě.
  4. SSL_Enable: Hodnota je 1, pokud backend používá pro přístup TLS, jinak je hodnota 0.
  5. Zadejte číslo portu 9000
  6. Zadejte cestu z ovladače Reduxi: /ocpp/1.6/json
  7. Autorizační klíč: nechte jej prázdný
  8. Klikněte na Odeslat v části OCPP pro potvrzení doručení informací o nastavení do backendu.



4. Konfigurace nastavení sítě Aurora

Jakmile se dostanete do webového rozhraní nabíjecí stanice, budete muset nakonfigurovat nastavení sítě.

Máte následující možnosti připojení nabíjecí stanice k internetu nebo místní síti:

  • 4G (SIM)
  • WiFi
  • LAN (Ethernet)

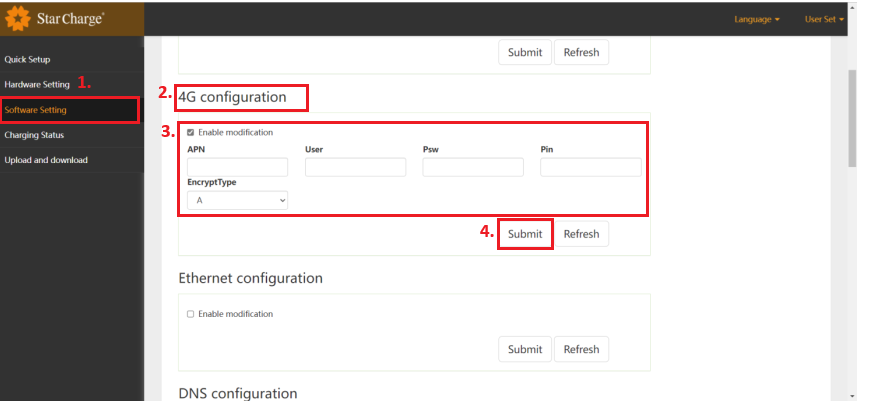

4.1 4G (SIM)

  1. Na levé straně hlavní stránky vyberte možnost Nastavení softwaru.
  2. Najděte Konfiguraci 4G
  3. Klikněte na Povolit úpravy a zadejte informace, které jste obdrželi od svého mobilního operátora.

  4. Potvrďte pomocí odeslat

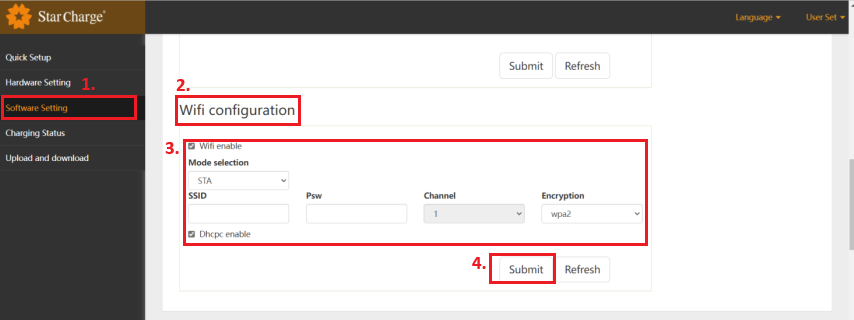

4.2 WiFi

  1. Na levé straně hlavní stránky vyberte možnost Nastavení softwaru

  2. Najděte konfiguraci WiFi a povolte ji

  3. V části Výběr režimu zvolte STA a vyplňte „SSID“ (Wi-Fi ID) „Psw“ (heslo Wi-Fi) a „Šifrování“ (obecně zvolte wpa2)
    Doporučujeme, abyste přiřadili statickou IP adresu podle sítě dostupné ve vaší lokalitě.
    Důležité: Poznamenejte si tuto adresu, protože ji budete později potřebovat.

  4. Potvrďte kliknutím na Odeslat.

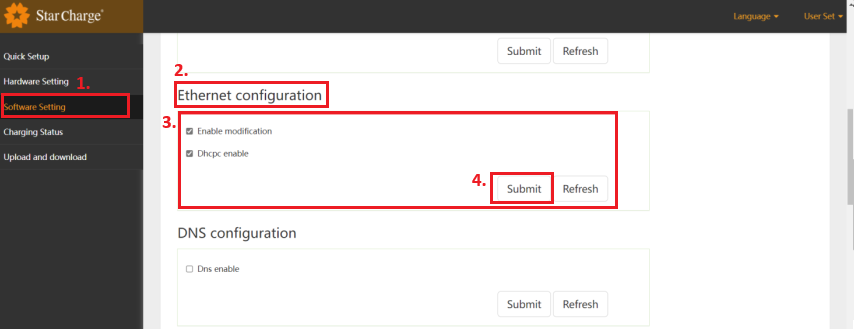

4.3 LAN (Ethernet)

  1. Na levé straně hlavní stránky vyberte možnost Nastavení softwaru

  2. Najděte konfiguraci Ethernetu a povolte ji

  3. Doporučujeme, abyste přiřadili statickou IP adresu podle sítě dostupné ve vaší lokalitě.
    Důležité: Poznamenejte si tuto adresu, protože ji budete později potřebovat.

  4. Potvrďte kliknutím na Odeslat.



Po dokončení těchto nastavení odpojte zařízení od nabíjecí stanice a pokud používáte připojení LAN, připojte ethernetový kabel k ovladači Reduxi nebo přepínači. Poté pokračujte v nastavení na ovladači Reduxi.





5. Vytvořte konfiguraci pro komunikaci OCPP mezi Starcharge Aurora a ovladačem Reduxi

4.1 Přidat zařízení

Nejprve se přihlaste do místního konfigurátoru Reduxi a přidejte nové zařízení kliknutím na tlačítko Přidat zařízení.

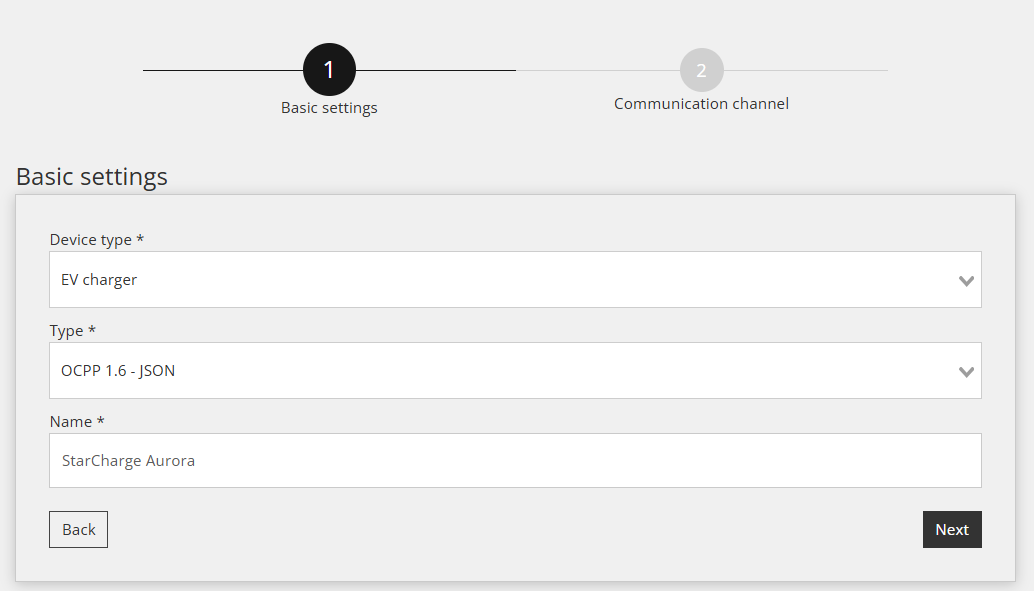

4.2 Vyberte zařízení, které chcete přidat


V prvním kroku jsou definována základní nastavení:

  • Vyberte Typ zařízení: EV nabíječka,
  • Vyberte Typ: OCPP 1.6 – JSON,
  • Pojmenujte zařízení, jak si přejete, například: StarCharge Aurora

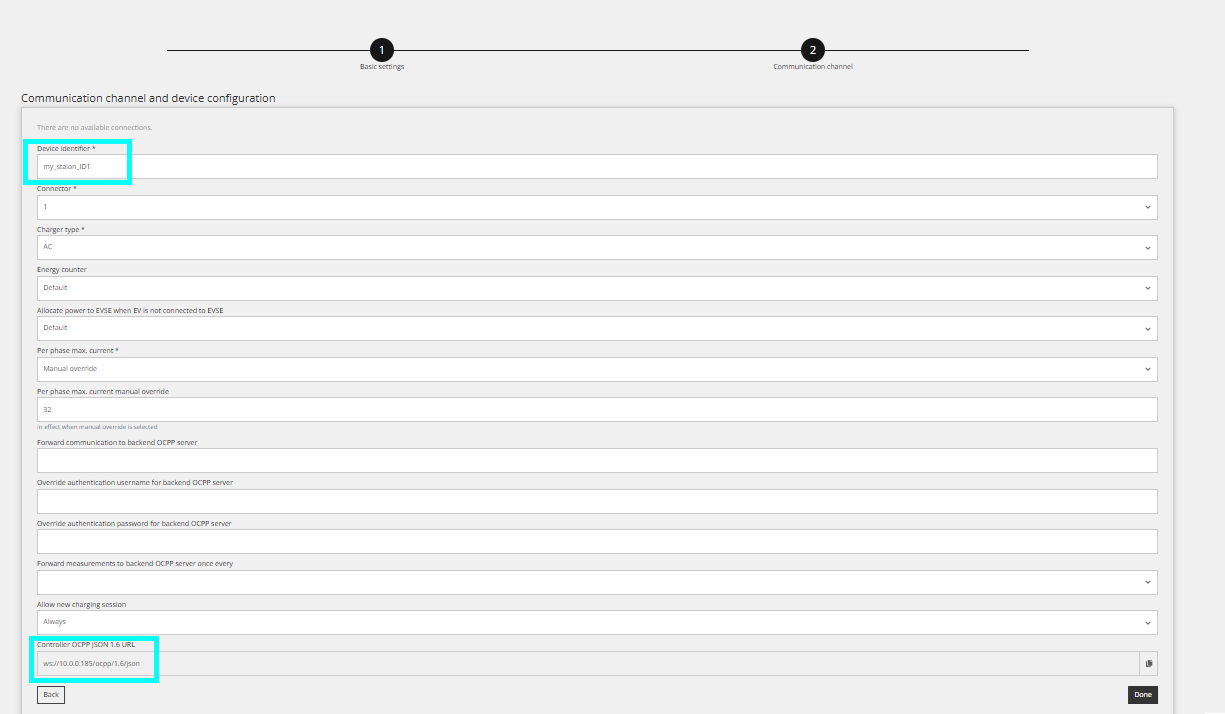

4.3 Konfigurace zařízení pro OCPP


Druhý krok se používá pro komunikační kanál, aby komunikace OCPP správně fungovala.



Nejprve definujte identifikátor zařízení (musí být stejný jako na nabíjecí stanici).
V případě protokolu OCPP json 1.6 je potřeba URL, která je automaticky generována řídicí jednotkou Reduxi. Jakmile máte vygenerovanou adresu URL, musíte na konec adresy URL přidat /Device ID.  Exmaple URL: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1.


4.5 Testovací komunikace


Testovací komunikace se provádí pomocí tlačítka Testovací komunikace umístěného vpravo dole za všemi poli komunikačního kanálu.



Existují tři různé případy odezvy komunikace.

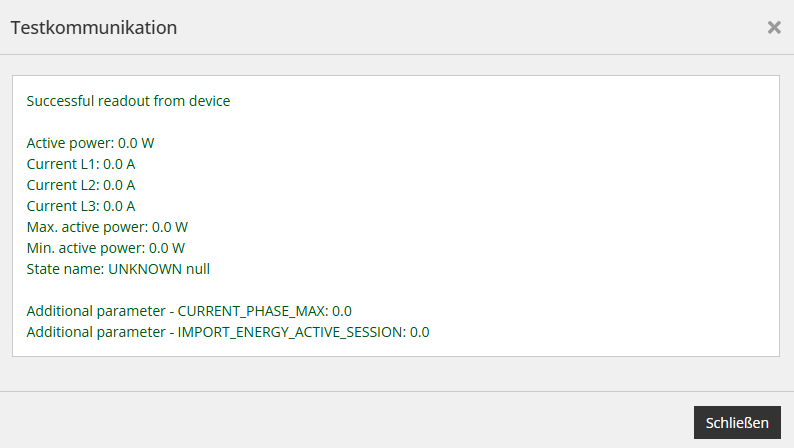

Případ 1: Komunikace funguje správně:

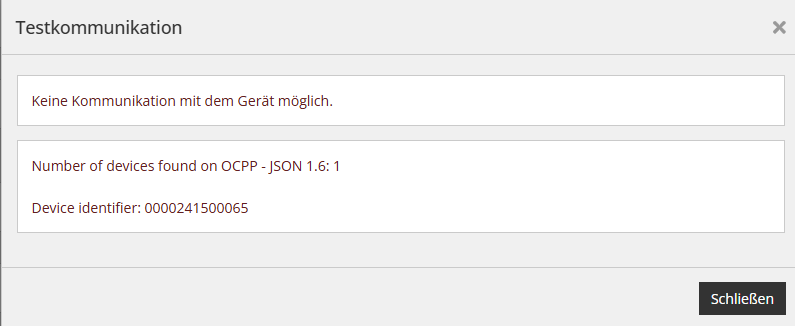

Případ 2: Nelze komunikovat se zařízením 1, ID zařízení není nastaveno nebo je odlišné:

V tomto případě se ID, které jste přiřadili ovladači Reduxi, přesně neshoduje s ID nabíjecí stanice. Zkontrolujte informace a zkuste to znovu.



Případ 3: Nebylo nalezeno žádné zařízení s komunikací OCPP 1.6:

V tomto případě nebyla uložena nastavení na nabíjecí stanici, nebo Aurora nemá připojení k internetu, nebo je cesta k ovladači Reduxi nesprávná. Zkontrolujte internetové připojení nabíječky, kabeláž (pokud je k dispozici) a nastavení.

Jakmile je zařízení úspěšně přidáno pomocí konfigurátoru, lze jej monitorovat a branje prostřednictvím cloudové aplikace Reduxi.
