Jak připojit zařízení SMA Solar Technology k Reduxi Controller
Integrace Reduxi-SMA umožňuje flexibilní uvedení střídačů do provozu pro vyvažování sítě, zvyšuje účinnost a vytváří příležitosti k úsporné arbitráži pro vyšší zisky.
Textový popis tohoto obrázku

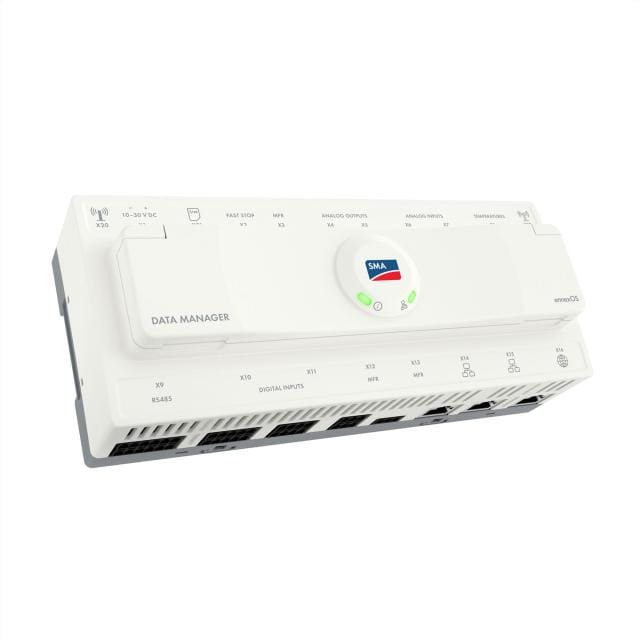

Produktová fotografie SMA Data Manager M na bílém pozadí: bílé, široké pouzdro ve stylu pro DIN lištu, nahlížené shora pod úhlem. Horní kryt ukazuje logo SMA v kulatém poli se zelenými stavovými LED a text DATA MANAGER vlevo dole. Řady malých potištěných popisků svorek a portů vedou podél horní a přední hrany, svorkovnice a síťové porty jsou podél spodní přední strany.
1 Technická dokumentace
Stránky výrobce a příručky:
- SMA Solar Technology website – Oficiální stránky výrobce
- Enable Modbus TCP/IP on the SMA Data Manager – Online příručka SMA (viz poznámka v bodě 3.1)
- SMA Speedwire/Webconnect Data Module – Instalační příručka, Modbus TCP/IP na modulu
2 Potřebné vybavení a možnosti připojení
2.1 Potřebné vybavení
- Reduxi Controller
- SMA Data Manager, datový modul SMA Speedwire/Webconnect nebo střídač SMA s portem LAN (viz bod 2.2)
- IP adresa zařízení SMA
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
2.2 Možnosti připojení
Systém Reduxi podporuje několik možností připojení. Všechny používají pro komunikaci se střídači protokol Modbus TCP/IP. Tento standardní přístup umožňuje spolehlivé získávání dat v reálném čase z vašich fotovoltaických střídačů a dalších zařízení.
| Možnost | Hardware | Co dělá |
|---|---|---|
| 1 | SMA Data Manager | Most mezi střídači, elektroměry a bateriemi. Reduxi zobrazuje všechna zařízení podle kategorie jako součet. |
| 2 | Datový modul SMA Speedwire/Webconnect | Dává střídači komunikaci přes LAN a umožňuje Modbus TCP/IP. |
| 3 | Přímé připojení ke střídači SMA přes LAN | Žádný další hardware. Střídače s portem LAN komunikují přes Modbus TCP/IP. |
3 Povolení Modbus TCP/IP na zařízení SMA
3.1 Možnost 1: SMA Data Manager
Zařízení jsou k SMA Data Manager připojena přes RS485. SMA Data Manager se připojuje k systému Reduxi přes Modbus TCP/IP. Reduxi sečte a zobrazí všechna zařízení podle kategorie:
- PV
- Baterie
- Elektroměry
- EVSE
Povolte Modbus TCP/IP na SMA Data Manager podle popisu v online příručce SMA.
Kroky pro měření v síti

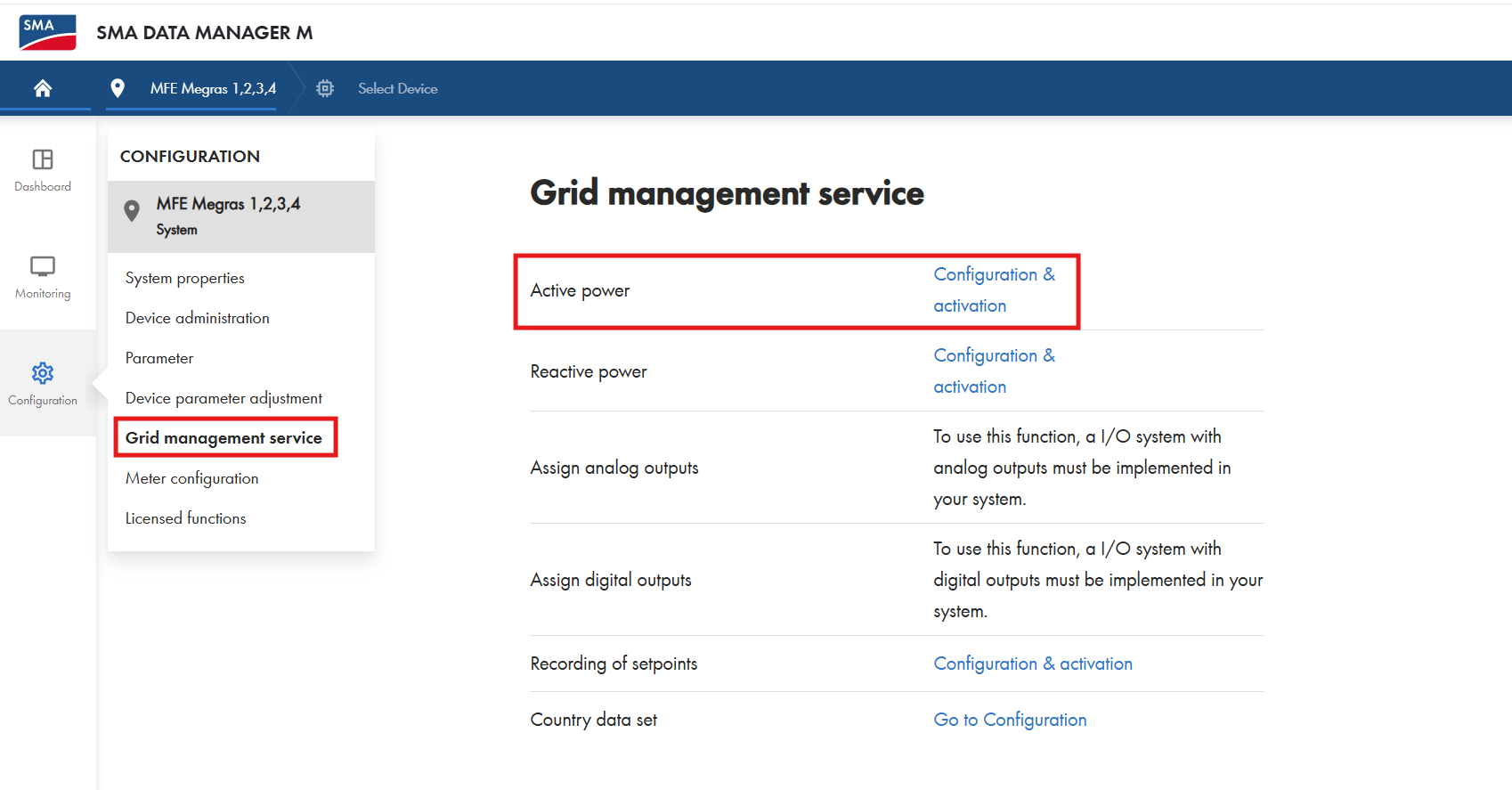

Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní SMA Data Manager M. Záhlaví: logo SMA, text SMA DATA MANAGER M, navigační lišta s MFE Megras 1,2,3,4 a Select Device. Levý panel ikon: Dashboard, Monitoring, Configuration (vybráno). Menu Configuration pod MFE Megras 1,2,3,4 System: System properties, Device administration, Parameter, Device parameter adjustment, Grid management service (zvýrazněno červeným rámečkem), Meter configuration, Licensed functions. Hlavní stránka s názvem Grid management service, tabulka s řádky: Active power (červený rámeček) s odkazem Configuration & activation; Reactive power s odkazem Configuration & activation; Assign analog outputs s textem: To use this function, a I/O system with analog outputs must be implemented in your system.; Assign digital outputs se stejným druhem textu pro digitální výstupy; Recording of setpoints s odkazem Configuration & activation; Country data set s odkazem Go to Configuration.

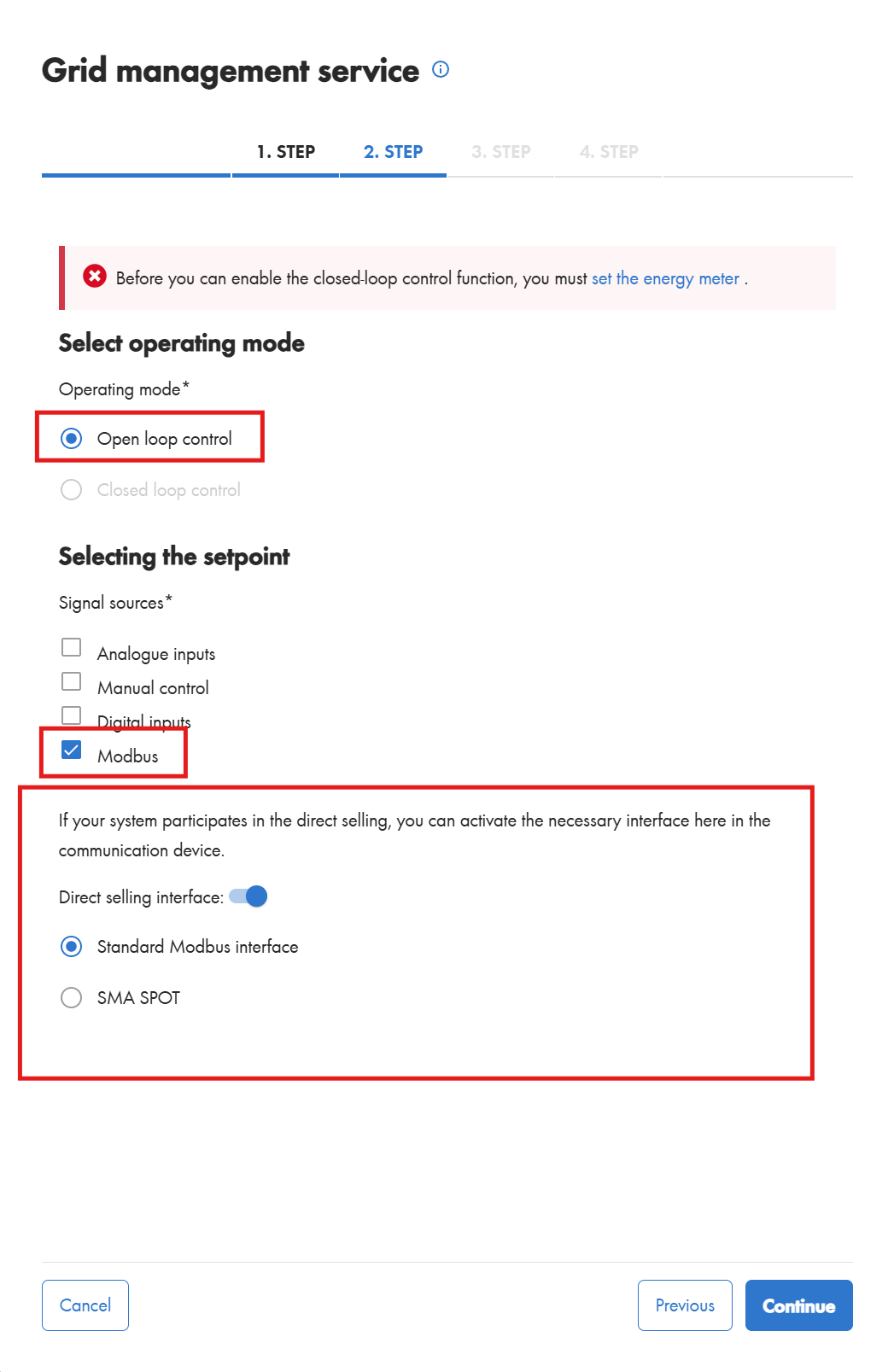

Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní SMA Data Manager, stránka Grid management service (s ikonou informace), vysoký obrázek. Záložky kroků: 1. STEP, 2. STEP (aktivní, modrá), 3. STEP a 4. STEP (šedě). Červený chybový banner: Before you can enable the closed-loop control function, you must set the energy meter (set the energy meter je modrý odkaz). Sekce Select operating mode, Operating mode*: přepínač Open loop control vybrán (červený rámeček); Closed loop control zešedlý, nevybrán. Sekce Selecting the setpoint, Signal sources*: zaškrtávací pole Analogue inputs (nezaškrtnuto), Manual control (nezaškrtnuto), Digital inputs (nezaškrtnuto), Modbus (zaškrtnuto, červený rámeček). Velký červený rámeček kolem textu: If your system participates in the direct selling, you can activate the necessary interface here in the communication device. Uvnitř: Direct selling interface: přepínač zapnut; přepínač Standard Modbus interface vybrán; přepínač SMA SPOT nevybrán. Dole: tlačítka Cancel, Previous, Continue (modré, vyplněné).

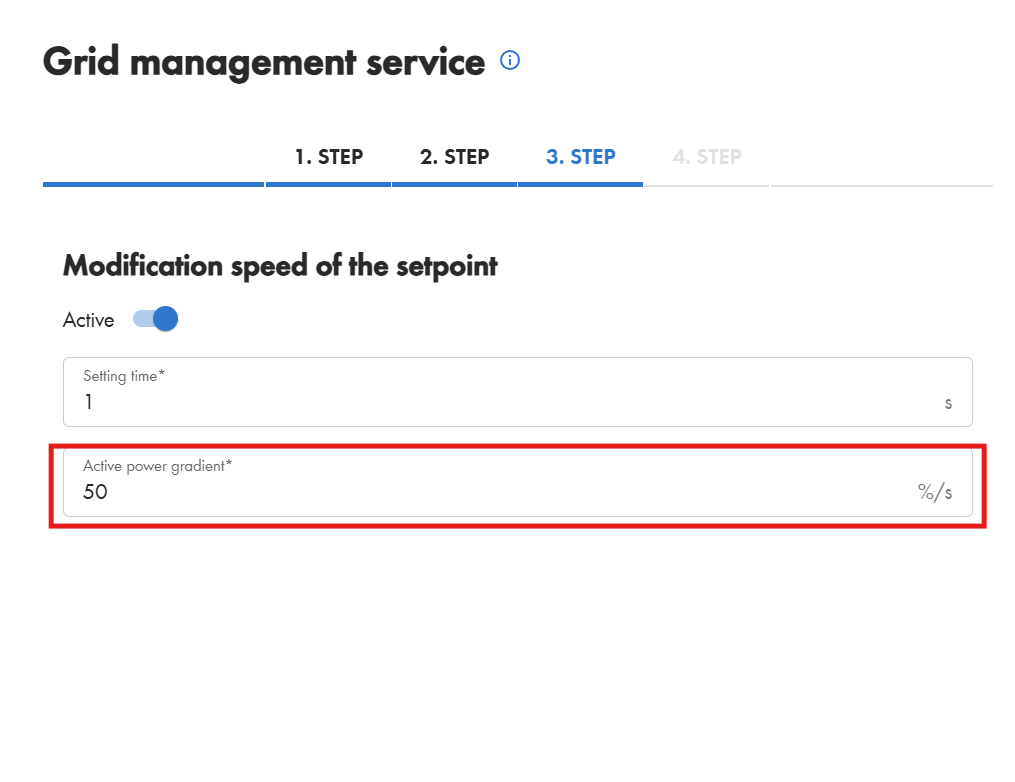

Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní SMA Data Manager, stránka Grid management service (s ikonou informace). Záložky kroků: 1. STEP, 2. STEP, 3. STEP (aktivní, modrá), 4. STEP (šedě). Nadpis sekce: Modification speed of the setpoint. Přepínač Active: zapnuto. Pole: Setting time*: 1, jednotka s; Active power gradient*: 50, jednotka %/s (toto pole je označeno červeným rámečkem).
3.2 Možnost 2: datový modul SMA Speedwire/Webconnect
Modul dává střídači komunikaci přes LAN (viz bod 2.4 v dokumentu SMA, na který odkazuje bod 1) a umožňuje Modbus TCP/IP.
Povolte Modbus TCP/IP na modulu podle popisu v příručce SMA. Poté otestujte připojení (viz bod 3).
3.3 Možnost 3: přímé připojení ke střídači SMA přes LAN
Není potřeba žádný další hardware. Střídač má port LAN, který umožňuje komunikaci přes Modbus TCP/IP.
Připojte se k softwarovému rozhraní střídače a aktivujte Modbus TCP/IP. Poté otestujte připojení (viz bod 3).
3.4 Test portu 502
Po povolení Modbus TCP/IP otestujte připojení v Reduxi Configurator. K jeho otevření použijte IP adresu controlleru nebo reduxi.local (viz bod 4).
- Otevřete Reduxi Configurator.
- Přejděte do Settings – System – Tools.
- Spusťte test portu TCP s IP adresou zařízení SMA a portem
502.
Textový popis tohoto obrázku
Snímek obrazovky levého navigačního menu Reduxi Configurator (logo: reduxi Configurator). Položky menu shora: Devices (+, sbaleno; první písmena jsou oříznutá na levém okraji); Strategies (+, sbaleno); Utility Rate Plan; Settings (rozbaleno, znaménko mínus) s podpoložkami Grid, Network, System (rozbaleno, znaménko mínus) s podpoložkami Identifier, License, Update, Reboot, Factory reset, Tools (rozbaleno, znaménko mínus) s podpoložkami Ping test, TCP port test (zvýrazněno červeným rámečkem), Address scanner; poté Profile (+) a Users. Pravá část obrázku je prázdná bílá.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní SMA Data Manager, stránka Grid management service (s ikonou informace), vysoký obrázek. Záložky kroků: 1. STEP, 2. STEP (aktivní, modrá), 3. STEP a 4. STEP (šedě). Červený chybový banner: Before you can enable the closed-loop control function, you must set the energy meter (set the energy meter je modrý odkaz). Sekce Select operating mode, Operating mode*: přepínač Open loop control vybrán (červený rámeček); Closed loop control zešedlý, nevybrán. Sekce Selecting the setpoint, Signal sources*: zaškrtávací pole Analogue inputs (nezaškrtnuto), Manual control (nezaškrtnuto), Digital inputs (nezaškrtnuto), Modbus (zaškrtnuto, červený rámeček). Velký červený rámeček kolem textu: If your system participates in the direct selling, you can activate the necessary interface here in the communication device. Uvnitř: Direct selling interface: přepínač zapnut; přepínač Standard Modbus interface vybrán; přepínač SMA SPOT nevybrán. Dole: tlačítka Cancel, Previous, Continue (modré, vyplněné).
Pokud je Modbus TCP/IP povolený, test ohlásí, že port 502 je otevřený. Jinak je port zavřený.
Textový popis tohoto obrázku
Snímek obrazovky nástroje TCP port test v Reduxi Configurator. Název: TCP port test. Pole: Host: 10.100.55.128; Port: 502; tlačítko Test. Pod nimi popisek Result a pole s výsledkem se zeleným textem: Port 502 is opened.
4 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local. IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení)Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
5 Přidání zařízení SMA do Reduxi
Postup je pro všechna zařízení stejný, protože se používá protokol Modbus TCP/IP. Nezbytným údajem je IP adresa zařízení.
5.1 Základní nastavení
Přihlaste se do Reduxi Configurator (viz bod 4) a klikněte na + Add device.
Textový popis tohoto obrázku
Snímek obrazovky horní části levého menu Reduxi Configurator. Logo: reduxi Configurator. Devices (rozbaleno, znaménko mínus) obsahuje dvě položky se začerněnými názvy (první s ikonou baterie a slunce, druhá s ikonou střídače). Pod nimi je tlačítko + Add device s modrou šipkou s černým obrysem, která na něj ukazuje. Poté Strategies (+), Utility Rate Plan, Settings (+).
Možnost 1: SMA Data Manager
SMA Data Manager funguje jako logger. V systému Reduxi pracuje jako Hybrid Inverter, protože podporuje připojení několika typů zařízení. Komunikace probíhá přes IP a Reduxi zobrazuje souhrnné hodnoty každé skupiny. K jednotlivým zařízením můžete přistupovat také přes SMA Data Manager. V takovém případě zadejte adresu slave konkrétního zařízení.
- Device type:
Hybrid Inverter - Type:
SMA Data Manager - Name: SMA Data Manager, v případě potřeby přejmenujte
Textový popis tohoto obrázku
Snímek obrazovky průvodce zařízením v Reduxi Configurator, krok 1 Basic settings. Indikátor kroků: 1 Basic settings (aktivní), 2 Communication channel (šedě). Nadpis: Basic settings. Pole: Device type *: Hybrid Inverter; Type *: SMA Data Manager; Name *: SMA Data Manager (text je vybraný/zvýrazněný). Tlačítka: Back, Next.
Možnosti 2 a 3: střídač SMA
Samotný datový modul SMA Speedwire/Webconnect nepřidáváte. Modul pouze zajišťuje připojení konkrétního střídače přes LAN. Vyberte typ střídače, který chcete připojit. Příklad přidává SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41) jako samostatný střídač.
- Device type:
Solar power plant - Type:
SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41) - Name: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41), v případě potřeby přejmenujte
Textový popis tohoto obrázku
Snímek obrazovky průvodce zařízením v Reduxi Configurator, krok 1 Basic settings. Indikátor kroků: 1 Basic settings (aktivní), 2 Communication channel (šedě). Nadpis: Basic settings. Pole: Device type *: Solar power plant; Type *: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41); Name *: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41). Tlačítka: Back, Next.
Klikněte na Next.
5.2 Nastavení komunikace
| Možnost | IP adresa, kterou zadat |
|---|---|
| 1: SMA Data Manager | IP adresa SMA Data Manager |
| 2: datový modul Speedwire/Webconnect | IP adresa datového modulu SMA Speedwire/Webconnect |
| 3: přímé připojení přes LAN | IP adresa portu LAN střídače (novější verze střídačů) |
U možností 2 a 3 jsou všechna ostatní nastavení stejná jako u střídače v bodě 5.1.
Možnost 1: SMA Data Manager. Zadejte IP adresu SMA Data Manager.
Textový popis tohoto obrázku
Snímek obrazovky Reduxi Configurator, krok 2 ze 2 Communication channel (krok 1 Basic settings, krok 2 Communication channel). Formulář Communication channel and device configuration: Connection (povinné): TCP/IP; IP (povinné): prázdné, s černou šipkou ukazující na pole; Port (povinné): 502; Modbus unit ID (povinné): 2; Is electricity meter installed (povinné): přepínač nastaven na No; Is battery installed (povinné): přepínač nastaven na No. Tlačítka: Back (vlevo), Test communication a Done (vpravo, tmavé).
Poté určete, jaké typy zařízení jsou k SMA Data Manager připojeny:
- Elektroměr:
YES/NO - Baterie:
YES/NO
Textový popis tohoto obrázku
Snímek obrazovky průvodce zařízením v Reduxi Configurator, krok 2 Communication channel. Indikátor kroků: 1 Basic settings, 2 Communication channel (aktivní). Nadpis: Communication channel and device configuration. Pole: Connection *: TCP/IP; IP *: prázdné; Port *; Modbus unit ID *: 2; Is electricity meter installed? *: přepínač ukazuje No (vypnuto), s černou šipkou, která na něj ukazuje; Is battery installed? *: přepínač ukazuje No (vypnuto), s černou šipkou, která na něj ukazuje. Tlačítka: Back, Test communication, Done.
Možnosti 2 a 3: střídač SMA. Zadejte IP adresu datového modulu SMA Speedwire/Webconnect nebo IP adresu portu LAN střídače.
Textový popis tohoto obrázku
Snímek obrazovky Reduxi Configurator, krok 2 ze 2 průvodce zařízením. Indikátor kroků: 1 Basic settings, 2 Communication channel (krok 2 aktivní). Nadpis: Communication channel and device configuration. Pole: Connection *: TCP/IP (rozbalovací pole); IP *: prázdné, s velkou černou šipkou ukazující na pole; Port *: 502. Tlačítka: Back, Test communication, Done.
5.3 Test komunikace
Klikněte na Test communication a ověřte, zda se přijímají data. Test jednou přečte zařízení a nic neuloží. Pokud test uspěje, klikněte na Done: zařízení vytvoří až Done.
Textový popis tohoto obrázku
Snímek obrazovky průvodce zařízením v Reduxi Configurator, krok 2 Communication channel. Indikátor kroků: 1 Basic settings, 2 Communication channel (aktivní). Nadpis: Communication channel and device configuration. Pole: Connection *: TCP/IP; IP *: prázdné; Port *: 502; Modbus unit ID *: 2; Is electricity meter installed? *: přepínač ukazuje No (vypnuto); Is battery installed? *: přepínač ukazuje No (vypnuto). Tlačítka: Back, Test communication, Done. Velká černá šipka ukazuje na tlačítko Test communication.
SMA Data Manager
Textový popis tohoto obrázku
Snímek obrazovky dialogu s názvem Test communication v Reduxi Configurator. Text: Successful readout from device. Hodnoty: Inverter active power: -165521.0 W; Inverter max. power: 300000.0 W; Inverter min. power: -300000.0 W; PV active power: -165521.0 W; PV export active energy: 1.180973984E9 Wh; PV min. active power: -300000.0 W. Poslední řádek: Additional parameter - PV_POWER_ACTIVE_MAX: 0. Tlačítko: Close. Křížek pro zavření vpravo nahoře.
Textový popis tohoto obrázku
Snímek obrazovky dialogu s názvem Test communication v Reduxi Configurator, zobrazující neúspěšný test. První pole: Unable to communicate with device. Druhé pole (červenohnědý text): Unable to communicate with 172.16.233.148 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 172.16.233.148 (172.16.233.148) 56(84) bytes of data. --- 172.16.233.148 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1070ms. Tlačítko: Close. Křížek pro zavření vpravo nahoře. Část formuláře za dialogem je slabě viditelná na pravém okraji.
Střídač SMA (možnosti 2 a 3)
Textový popis tohoto obrázku
Snímek obrazovky dialogu s názvem Test communication v Reduxi Configurator. Text: Successful readout from device. Hodnoty: Active power: -23779.0 W; Export active energy: 205291550 Wh; Max. active power: 0 W; Min. active power: -50000 W; PV current: -45.122 A; PV voltage: 556.1867 V. Tlačítko: Close. Křížek pro zavření vpravo nahoře.
Textový popis tohoto obrázku
Snímek obrazovky dialogu s názvem Test communication v Reduxi Configurator, zobrazující neúspěšný test. První pole: Unable to communicate with device. Druhé pole (červenohnědý text): Unable to communicate with 172.16.233.148 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 172.16.233.148 (172.16.233.148) 56(84) bytes of data. --- 172.16.233.148 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1070ms. Tlačítko: Close. Křížek pro zavření vpravo nahoře. Část formuláře za dialogem je slabě viditelná na pravém okraji.
6 Kontrola naměřených hodnot
6.1 Last measurements
V tomto kroku zkontrolujete naměřené hodnoty zařízení.
SMA Data Manager: otevřete Devices – SMA Data Manager v Reduxi Configurator.
Textový popis tohoto obrázku
Snímek obrazovky Reduxi Configurator, stránka Devices / SMA Data Manager, záložka Last measurements (další záložky: Analyze, Archive, Details). Vpravo nahoře: zelený stav Connected. Levé menu: Devices (rozbaleno) se třemi začerněnými položkami (ikony slunce) a SMA Data Manager (vybráno), tlačítko Add device, poté Strategies (+), Utility Rate Plan, Settings (+). Karta Control type: přepínač s Auto (zvýrazněno zeleně) a Manual; časová značka 20. 06. 2025 13:02:08. Karta Battery: Battery maximum capacity (Wh): 0.0 kWh; Battery min. state of charge: 0.00 %; Battery max. state of charge: 100.00 %; Battery active power setpoint: prázdné, jednotka kW. Karta PV: PV active power: -182.0 kW; PV export active energy: 1,183,606.3 (jednotka oříznutá); PV min. active power: -300.0 kW. Karta Inverter: Inverter power active: -182.0 kW; Inverter max. power: 300.0 kW; Inverter min. power: -300.0 kW. Karta Grid: Grid import active power limit: prázdné, kW; Grid export active power limit: prázdné, kW. Karta Other: Communication error: OFF; Control type: AUTO; Mode name setpoint: prázdné. Časové značky měření jsou 20. 06. 2025 13:02:12 (Communication error 13:02:08).
Střídač SMA přes datový modul Speedwire/Webconnect: otevřete Devices – SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41), tak jak byl přidán v bodě 5.
Textový popis tohoto obrázku
Snímek obrazovky Reduxi Configurator, stránka Devices / SMA Sunny Tripower CORE1 Inverter, záložka Last measurements (další záložky: Analyze, Archive, Details). Vpravo nahoře: zelený stav Connected. Banner: New patch available. Click here to apply. (s křížkem pro zavření). Levé menu: Devices (rozbaleno) se třemi částečně začerněnými položkami (ikony sítě, slunce a baterie), tlačítko Add device, Strategies (+), Utility Rate Plan, Settings (+). Karta Control type: Auto (zvýrazněno zeleně), Manual, Off, Boost; časová značka 20. 06. 2025 13:10:41. Karta Current: PV current: 0.01 A. Karta Voltage: PV voltage: 542.79 V. Karta Power: Active power: -2.0 kW; Export active power: 2.0 kW; Export active power limit: prázdné, kW; Import active power: 0.0 kW; Max. active power: 0.0 kW; Min. active power: 0.0 kW. Karta Energy: Export active energy: 36,991.1 kWh. Karta Other: Communication error: ON; Control type: AUTO. Většina hodnot má časovou značku 14. 06. 2025 08:17:57 nebo 08:17:58; Communication error 20. 06. 2025 13:10:45 a Control type 13:10:49.
6.2 Povolení řízení systémem Reduxi
Pro pokročilé řízení všech zařízení začleňte zařízení do optimalizačních režimů systému Reduxi. V části Devices – all devices v Reduxi Configurator nastavte control type na AUTO. Teprve potom budou mít příkazy z optimalizačních režimů na zařízení vliv.
Chcete-li dosáhnout maximální flexibility a snížit náklady na energii díky dynamickým cenám a dynamickým tarifům, nastavte strategii podle popisu v článku Strategie pro řídicí jednotku Reduxi.
Po přidání zařízení jej můžete také sledovat a ovládat v aplikaci Reduxi.
✓ Shrnutí
Příprava (body 1–2): Vyberte možnost připojení: SMA Data Manager, datový modul SMA Speedwire/Webconnect nebo přímé připojení ke střídači přes LAN.
SMA (bod 3): Povolte Modbus TCP/IP na zařízení SMA a otestujte, zda je port 502 otevřený.
Přidání do Reduxi (body 4–5): Přihlaste se do Configuratoru a přidejte zařízení: SMA Data Manager jako Hybrid Inverter, nebo typ střídače u možností 2 a 3. Zadejte IP adresu, spusťte Test communication a klikněte na Done.
Spuštění do provozu (bod 6): Zkontrolujte poslední měření a nastavte control type na AUTO.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Test portu ukazuje port 502 jako zavřený | Na zařízení SMA není povolený Modbus TCP/IP. Povolte ho (viz bod 3) a spusťte test znovu. |
| Test communication selhává: nelze komunikovat na portu 502 | Zkontrolujte, zda je služba na zařízení povolená, zda je číslo portu správné a zda je zařízení v síti dosažitelné. |
| Zařízení za SMA Data Manager nezobrazuje žádné hodnoty | Chcete-li přistupovat k jednotlivému zařízení přes SMA Data Manager, zadejte adresu slave tohoto zařízení (viz bod 5). |
| Příkazy strategie nemají žádný účinek | Nastavte control type zařízení na AUTO (viz bod 6). |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
reduxi.local se nenačte |
Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dostupnost, IP adresu / port / unit ID a zda je na zařízení povolen protokol. |
