Integrace Reduxi-SMA umožňuje flexibilní uvedení měniče do provozu pro vyrovnávání sítě, zvýšení účinnosti a vytvoření nákladově efektivních arbitrážních příležitostí pro vyšší zisky.
1. Oficiální stránky SMA Solar Technology:
Odkaz: https://www.sma.de/en/
2. Komunikační spojení mezi SMA Solar Technology a systémem Reduxi
Systém podporuje vícenásobné připojení, přičemž všechna využívají protokol Modbus TCP/IP pro propojení se solárními měniči. Tento standardizovaný přístup umožňuje spolehlivý sběr dat z fotovoltaických měničů a dalších zařízení v reálném čase.
2.1 Možnost 1, použití SMA Data Manager
Zde se zařízení SMA Data Manager používá k zajištění mostového připojení mezi různými měniči, elektroměry a bateriemi. Zařízení SMA Data Manager a všechna ostatní zařízení jsou připojena přes RS485, kde je připojení k SMA Data Manager a systému Reduxi provedeno přes Modbus TCP/IP.
Všechna zařízení v jednotlivých kategoriích jsou sečtena a zobrazena jako celek:
- FV
- Baterie
- Elektroměry
- EVSE
2.1.1 Postup pro navázání komunikace mezi systémem Reduxi a SMA Data Manager.
1. Povolte Modbus TCP/IP na SMA Data Manager, postupujte podle odkazu:
https://manuals.sma.de/EVCB/en-US/13871002507.html
2. Po povolení Modbus TCP/IP se doporučuje provést test na Reduxi Configurator (pro přístup použijte IP nebo DNS reduxi.local), aby se zajistilo, že je připojení navázáno:
- Přejděte na konfigurátor Reduxi

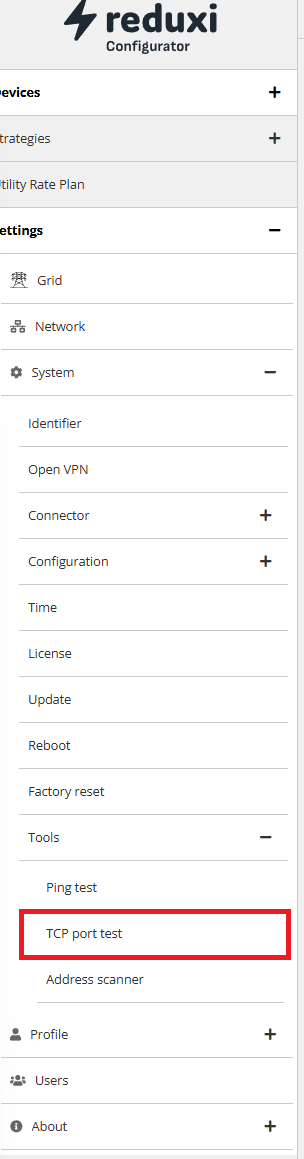

- Přístup k Nastavení/Systém/Nástroje:
- Proveďte test, pokud je Modbus TCP/IP povolen, port 502 je otevřen; jinak je zavřený:
2.2 Možnost 2, použití SMA SPEEDWIRE/WEBCONNECT DATA MODULE
Zde se modul používá k zajištění toho, aby měnič (bod 2.4 v dokumentu od SMA, odkaz níže) s LAN komunikací, dodatečně umožňoval použití protokolu Modbus TCP/IP.
2.2.1 Proces navazování komunikace mezi systémem Reduxi a
SMA SPEEDWIRE/WEBCONNECT DATA MODULE
1. Povolte Modbus TCP/IP na SMA SPEEDWIRE/WEBCONNECT DATA MODULE. Postupujte podle odkazu:
https://files.sma.de/downloads/SWWEBCONDM-IA-US_en-14W.pdf
2. Po povolení Modbus TCP/IP se doporučuje provést test na Reduxi Configurator, aby se zajistilo, že je připojení navázáno: postupujte podle 2.1.1
2.3 Možnost 3, použití přímého LAN připojení k měničům SMA.
Zde není potřeba žádný další HW; měniče jsou vybaveny LAN portem, který umožňuje komunikaci přes Modbus TCP/IP.
2.3.1 Proces navazování komunikace mezi systémem Reduxi a
Měniče SMA.
1. Povolte Modbus TCP/IP na měniči. Pro to se připojte k SW rozhraní měniče a aktivujte Modbus TCP/IP.
2. Po povolení Modbus TCP/IP se doporučuje provést test na Reduxi Configurator, aby se zajistilo, že je připojení navázáno: postupujte podle 2.1.1.
3. Přidání zařízení do systému Reduxi
Proces přidávání všech zařízení je stejný, protože se používá protokol Modbus TCP/IP, tj. informace o IP/IPs jsou nezbytným vstupem.
3.1 Přidání SMA Data Manager
SMA Data Manager funguje jako logger, zatímco v systému Reduxi funguje jako hybridní měnič, protože podporuje připojení k více typům zařízení. Komunikace probíhá přes IP a zobrazují se agregované hodnoty pro každou skupinu. Kromě toho lze k jednotlivým zařízením přistupovat prostřednictvím SMA Data Manager, ale v tomto případě musí být definována slave adresa konkrétního zařízení.
Příklad přidání SMA Data Manager jako hybridního měniče:

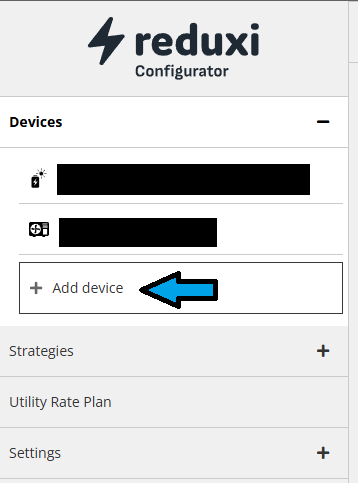

1. Otevřete Reduxi Configurator ve svém preferovaném prohlížeči (použijte IP nebo DNS reduxi.local) a klikněte na +Přidat nové zařízení:

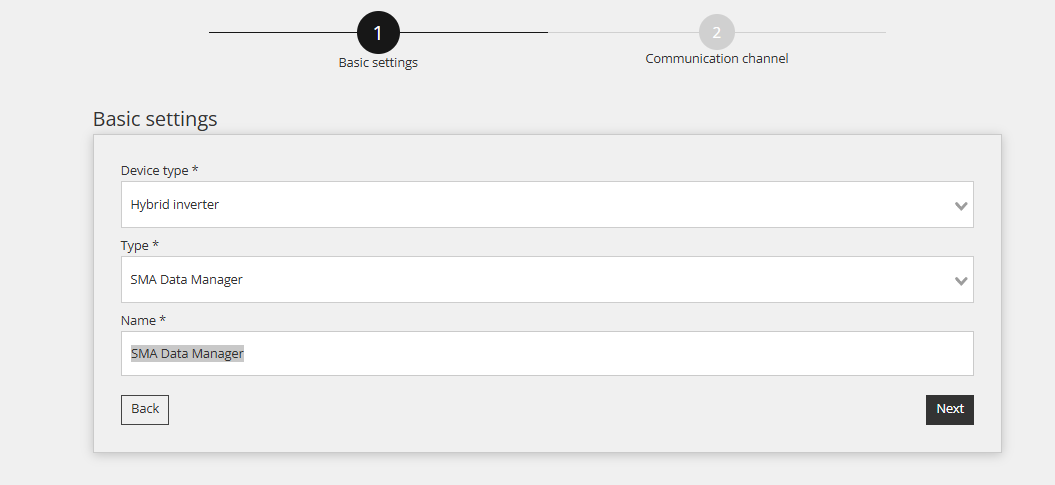

2. Základní nastavení, zvolte typ zařízení:
- Typ zařízení: Hybridní měnič
- Typ: SMA Data Manager
- Název: „SMA Data Manager“, v případě potřeby přejmenujte.

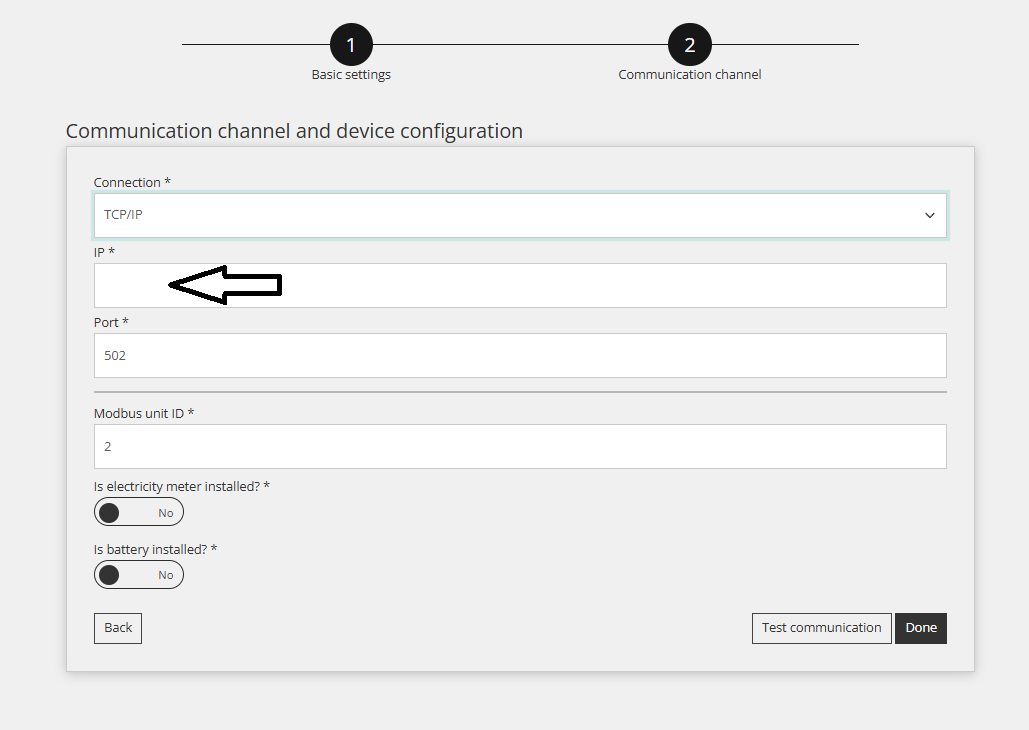

2. Nastavení komunikačního kanálu, zvolte připojení:
- Vložte IP adresu SMA Data Manager

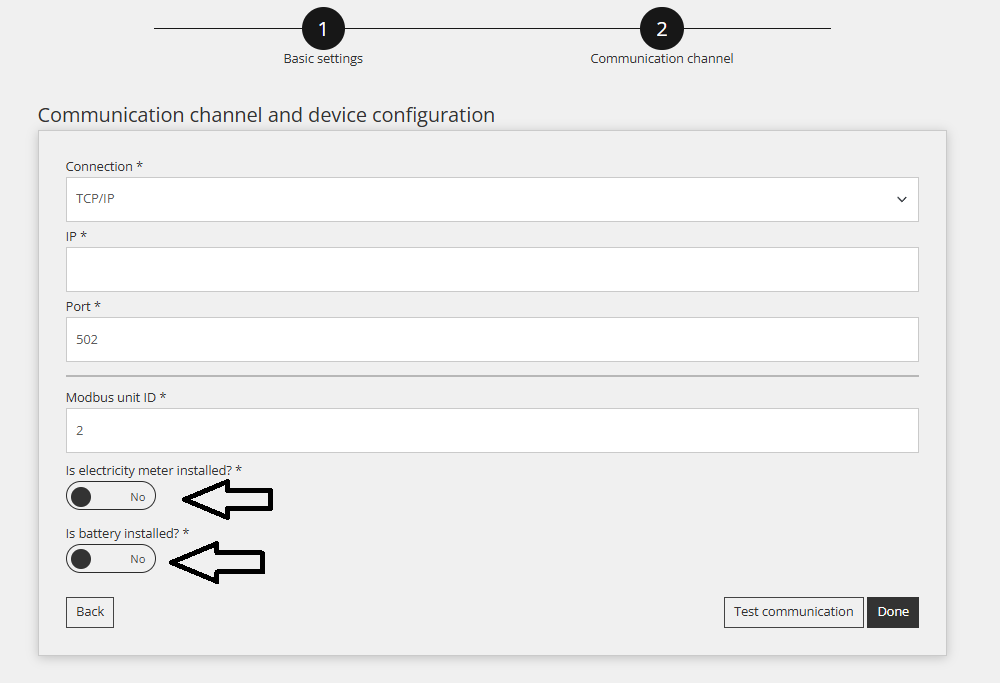

3. Definujte, které typy zařízení jsou připojeny k SMA Data Manager:
- Elektroměr, ANO/NE
- Baterie, ANO/NE

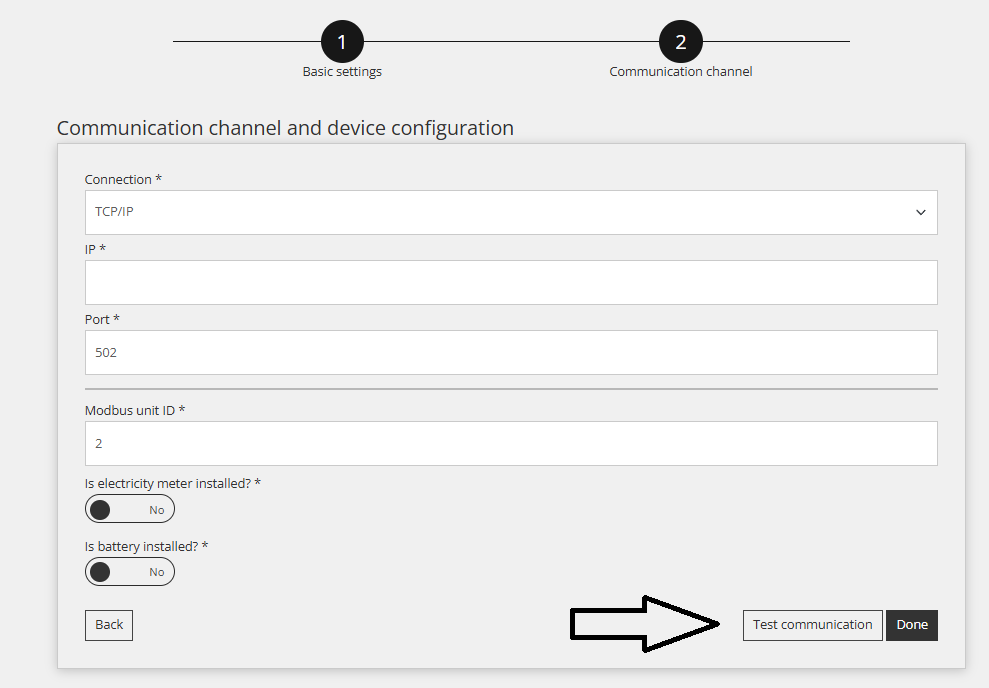

4. Test komunikace, proveďte test, pokud jsou získána data, stiskněte tlačítko Test communication:

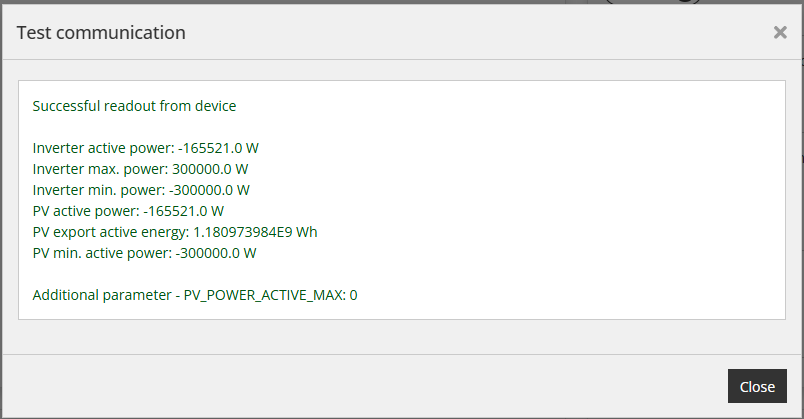

- Test OK:

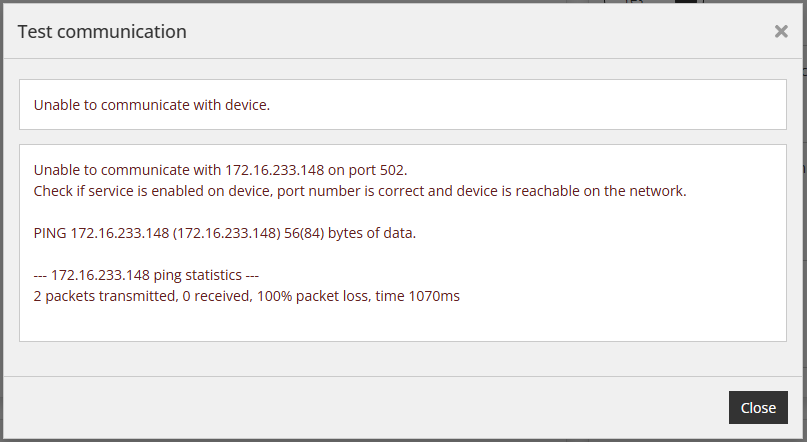

- Test není OK:
3.2 Přidání SMA SPEEDWIRE/WEBCONNECT DATA MODULE
V tomto scénáři uživatel nepřidává SMA Speedwire/Webconnect Data Module přímo. Místo toho tento modul jednoduše poskytuje LAN konektivitu ke konkrétnímu měniči. Pro přidání zařízení uživatel vybere typ měniče, který je třeba připojit.
Je uveden příklad, kde je SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41) přidán jako individuální měnič:
1. Otevřete Reduxi Configurator ve svém preferovaném prohlížeči (použijte IP nebo DNS reduxi.local) a klikněte na +Přidat nové zařízení:

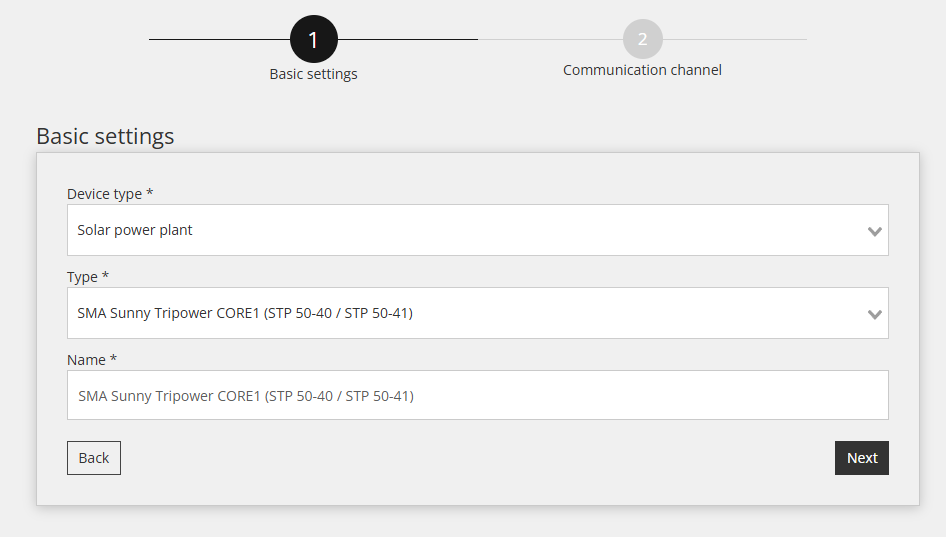

Základní nastavení, vyberte typ zařízení:
- Typ zařízení: Solární elektrárna
- Typ: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41)
- Název: "SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41)", v případě potřeby přejmenujte.

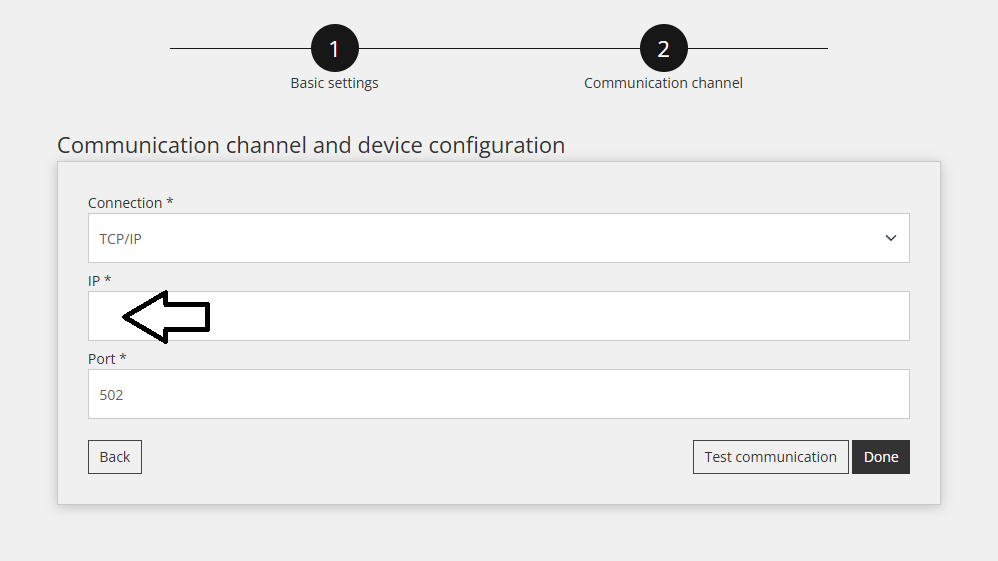

2. Nastavení komunikačního kanálu, vyberte připojení:
- Vložte IP adresu SMA SPEEDWIRE/WEBCONNECT DATA MODULE

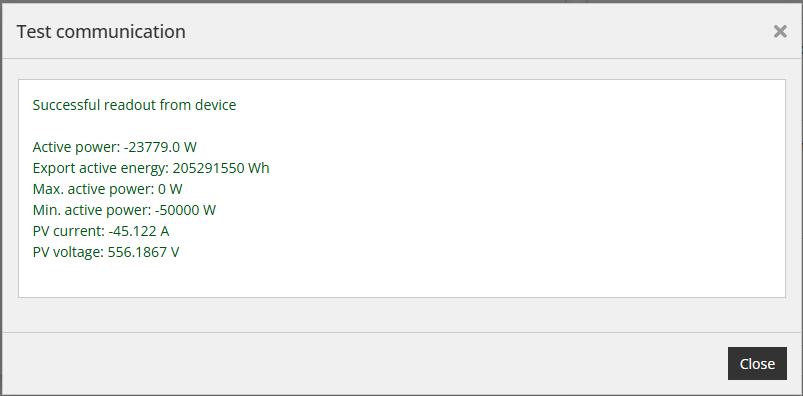

- Test OK:
- Test není OK:
3.3 Přímé přidání střídače SMA, pokud je k dispozici port LAN (novější verze střídačů)
V tomto případě zůstávají všechna nastavení stejná, jak je popsáno v sekci 3.2 . Jediný rozdíl je v tom, že uživatel přidá střídač zadáním IP adresy portu LAN střídače.
4. Poslední měření
Účelem tohoto bodu je ukázat, jak monitorovat/kontrolovat hodnoty ze zařízení.
Pro přístup k datům z SMA Data Manager, v konfigurátoru Reduxi přejděte na Zařízení/SMA Data Manager:
Pro přístup k datům z SMA SPEEDWIRE/WEBCONNECT DATA MODULE v konfigurátoru Reduxi přejděte na Zařízení/SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41), popsaný v bodě 3.2:
Pro pokročilé ovládání všech zařízení integrujte zařízení do optimalizačních režimů systému Reduxi. V části Zařízení/všechna zařízení v konfigurátoru Reduxi, musí být typ ovládání nastaven na AUTO, aby se na zařízeních projevily příkazy z optimalizačních režimů.
Pro dosažení maximální flexibility a snížení nákladů na energii s ohledem na dynamickou cenu a dynamické tarify postupujte podle pokynů, jak definovat strategii na tomto odkazu: Strategie pro regulátor Reduxi.
Po úspěšném přidání zařízení jej lze monitorovat a ovládat prostřednictvím aplikace Reduxi.
