Integrujte střídač Sofar 1-70KTL G1-G2 String s řídicí jednotkou Reduxi přes Modbus RTU, čímž dosáhnete maximální flexibility a možného snížení nákladů a spotřeby energie až o 30 %.
1. Dokumentace Sofar:
Dokumentaci ke stažení naleznete na tomto odkazu:
https://downloads.sofarsolar.eu/
Příklad uživatelské příručky pro 10-15kW stringový střídač naleznete na tomto odkazu:
2. Fyzické propojení mezi měničem String a řídicí jednotkou Reduxi
Fyzické připojení musí být vytvořeno, protože pro přístup k rozhraní stringového měniče se používá Modbus RTU.

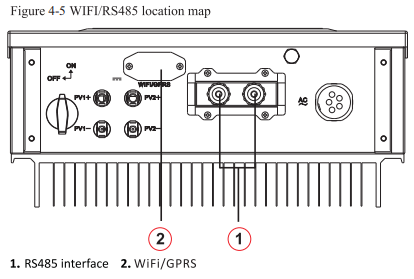

Umístění komunikačních konektorů Modbus je znázorněno na obrázku jako rozhraní RS485.

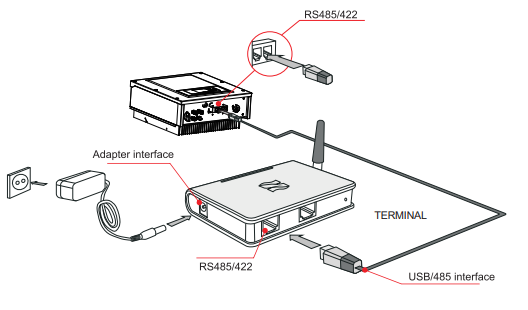

Následující obrázek zobrazuje způsob navázání fyzického připojení, kde je Reduxi v roli terminálu. Místo rozhraní USB/485 se u řadiče Reduxi používá rozhraní Port 1 nebo Port 2.
3. Přidání řetězce Sofar do systému Reduxi.
Po připojení zařízení Reduxi a měniče String jej můžete zaregistrovat jako nové zařízení (Sofar String Inverter).
3.1 Přidání zařízení (hybridní měnič Sunways)
Nejprve se přihlaste do místního konfigurátoru Reduxi a přidejte nové zařízení kliknutím na tlačítko "Přidat zařízení".
4.2 Vyberte Sofar 70KTL G1-G2

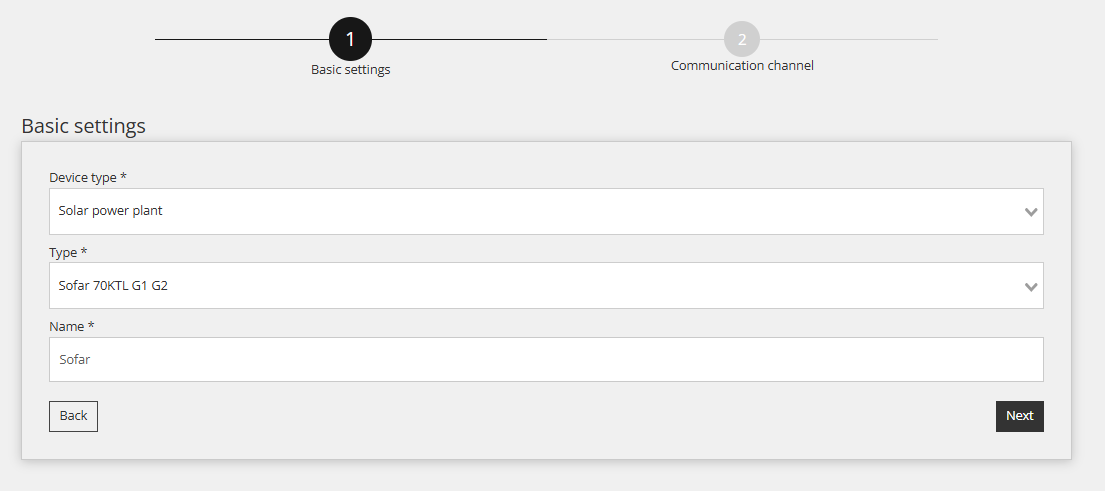

V prvním kroku jsou definována základní nastavení:
- Vyberte typ zařízení: Solární elektrárna
- Vyberte typ: Sofar 70KTL G1-G2,
- Pojmenujte zařízení.
4.3 Konfigurace zařízení pro komunikační kanál
Druhý krok zahrnuje konfiguraci komunikačního kanálu, která je nezbytná pro správnou komunikaci Modbus RTU. V tomto kroku se naváže komunikační spojení mezi řídicí jednotkou Reduxi a měničem Sofar String.

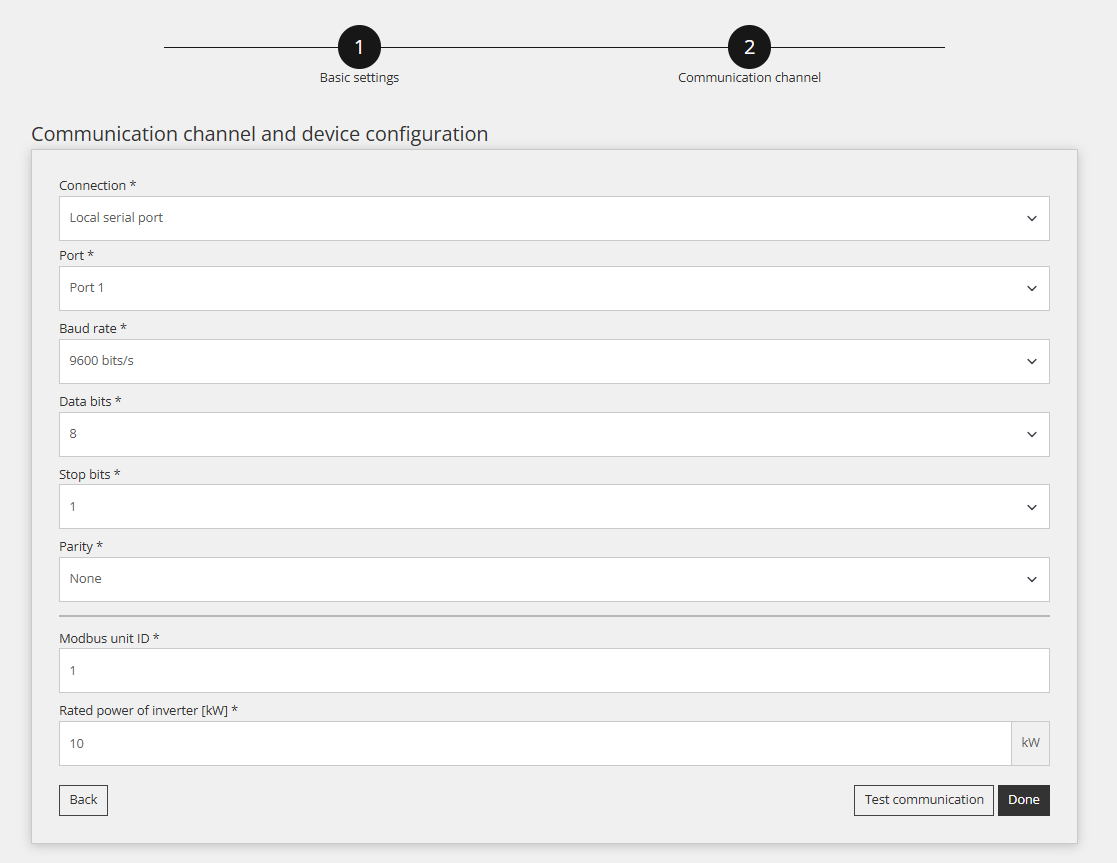

Nastavení komunikačního kanálu jsou zobrazena níže:
Je nutné, aby byla nastavena pole Modbus unit ID a Rated power.
4.4 Testovací komunikace
Pod všemi poli komunikačního kanálu uvedenými v předchozím kroku se nachází tlačítko "Test komunikace". Toto tlačítko slouží k ověření, zda spojení Modbus RTU mezi zařízeními funguje správně.
Úspěšná odpověď:
Neúspěšná odpověď:
5. Odečty ze zařízení
Účelem tohoto bodu je ukázat, jak zkontrolovat údaje ze zařízení. To se provádí v části "Device (Sofar String inverter)/Last measurement".
Jakmile je zařízení úspěšně přidáno prostřednictvím konfigurátoru, lze jej sledovat prostřednictvím cloudové aplikace Reduxi.
