Jak připojit nabíječky ChargeAmps k Reduxi controlleru
Připojte nabíječku Charge Amps (Halo, Luna, …) k Reduxi Controller přes Wi‑Fi a OCPP.
Textový popis tohoto obrázku

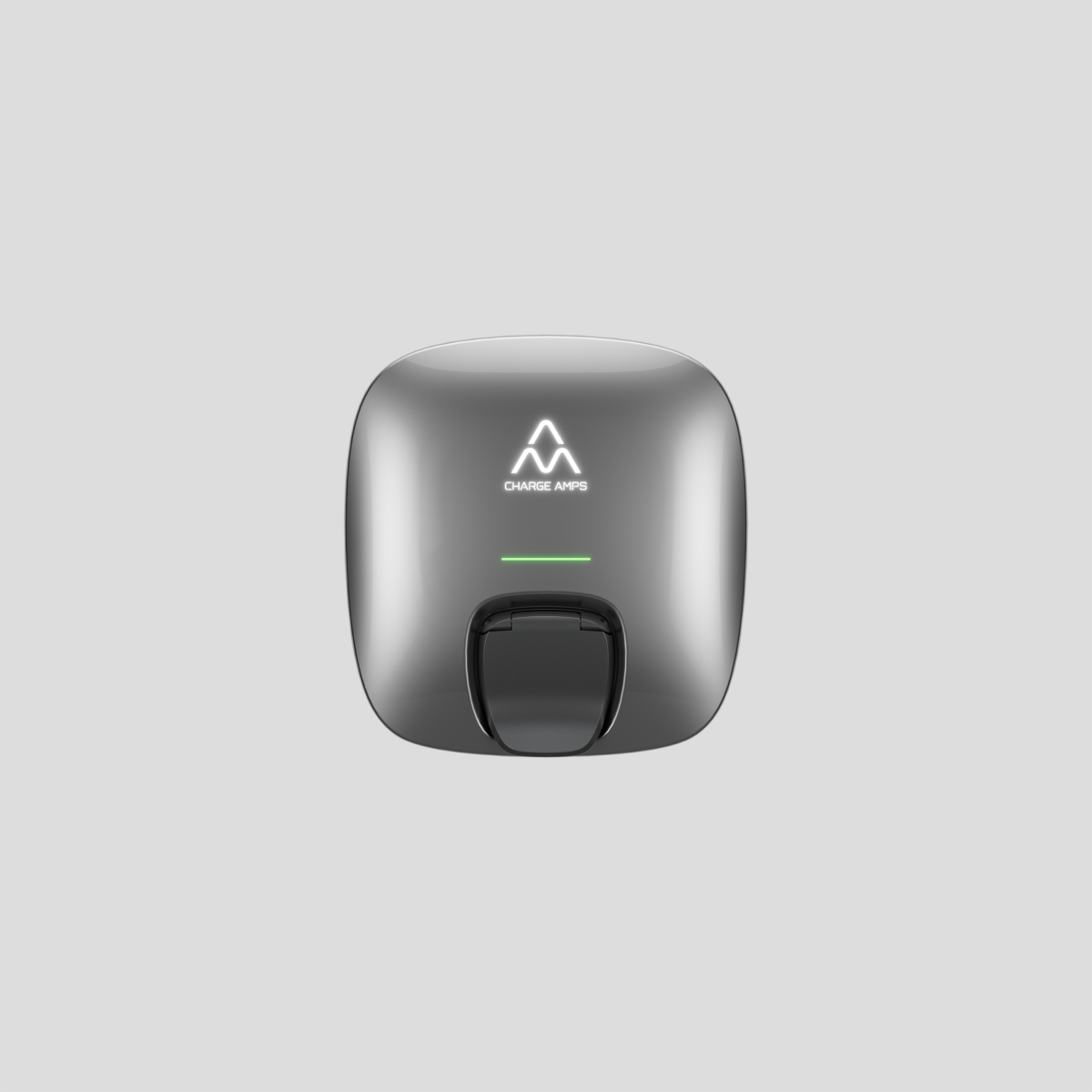

Produktová fotografie nabíječky elektromobilů Charge Amps Luna na světle šedém pozadí: zaoblená čtvercová nástěnná skříňka v tmavě šedém kovovém provedení. Nahoře na přední straně je logo CHARGE AMPS (bílý symbol podobný horám s textem), pod ním je tenká zelená světelná linka a dole uprostřed je černý držák kabelu nebo prohlubeň zásuvky.
- Technická dokumentace
- Potřebné vybavení
- Přihlášení do webového rozhraní Reduxi
- Nastavení statické IP adresy pro Reduxi Controller
- Přidání nabíječky do Reduxi
- Konfigurace OCPP v aplikaci Charge Amps Installer
- Test komunikace v Reduxi
- Kontrola naměřených hodnot
- Shrnutí
- Časté problémy
- Související články
1 Technická dokumentace
Dokumenty výrobce k nabíječce Charge Amps:
- Charge Amps Luna Installation Manual – instalační manuál nabíječky Luna (anglicky).
- Charge Amps Halo product page – specifikace nabíječky Halo.
- Video: how to connect the charger in the Installer app – video návod Charge Amps, viz bod 6.
2 Potřebné vybavení
Potřebujete:
- Reduxi Controller
- Nabíječka Charge Amps (Halo, Luna, …) s Wi‑Fi a OCPP
- Sériové číslo nabíječky (používá se jako Device identifier)
- Chytrý telefon s aplikací Charge Amps Installer (Android nebo iOS)
- Síť Wi‑Fi, ke které se může připojit Reduxi Controller i nabíječka
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
3 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local. IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení)Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
4 Nastavení statické IP adresy pro Reduxi Controller
Nabíječka se ke kontroleru připojuje podle IP adresy. Pevná adresa udržuje toto spojení stabilní.
4.1 Otevření nastavení sítě
V Reduxi Configurator (viz bod 3) vyberte Settings – Network.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi v prohlížeči telefonu (čas ve stavovém řádku 22:32, adresní řádek 192.168.1.50 s výstražným trojúhelníkem). Levý panel ikon: logo blesku, ikona zařízení (vybraná), ikona blesku, ikona grafu. Záhlaví: Home, zelený stav Connected, čas 22:32:26. Malé schéma toku energie zobrazuje ikonu sítě a ikonu FV s hodnotou 6.800 kW. Menu Settings (rozbalené, znaménko minus) s položkami Grid a Network; položka Network je označena silným modrým rámečkem.
4.2 Zadání statické IP adresy
Vyberte Static IP. Zadejte údaje statické IP adresy pro komunikační modul, který je připojen k vaší síti LAN (WAN, LAN nebo Wi‑Fi). Vyberte Save.
Textový popis tohoto obrázku
Snímek obrazovky stránky Settings pro nastavení sítě ve webovém rozhraní Reduxi na telefonu (čas ve stavovém řádku 22:37). Levý panel ikon: logo blesku, ikona zařízení/čipu, ikona blesku, ikona grafu, ikona ozubeného kola (vybraná). Název stránky: Settings. Záložky: WAN (se zelenou tečkou), LAN, Wi-Fi, Mobile, DNS server, Proxy server, Network redundancy. Pole: Type: STATIC (rozbalovací nabídka); IP: 192.168.1.50; Netmask: 255.255.255.0; Gateway: 192.168.1.1 (s ikonou informací); Network isolation (s ikonou informací): přepínač zobrazující Yes. Tlačítko: Save.
5 Přidání nabíječky do Reduxi
Vytvořte komunikaci OCPP mezi nabíječkou a Reduxi Controller.
5.1 Základní nastavení
Klikněte na + Add device.
Textový popis tohoto obrázku
Snímek obrazovky horní části levého menu Reduxi Configurator. Logo: reduxi Configurator. Devices (rozbalené, znaménko minus) uvádí jednu položku, Energy Meter (ikona sítě), následovanou tlačítkem + Add device, které je zvýrazněno silným modrým rámečkem. Níže: Strategies (+), Utility Rate Plan, Settings (+).
Zadejte základní nastavení:
- Typ zařízení:
EV charger - Type:
OCPP 1.6 - JSON - Name: název dle vašeho výběru
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi, stránka Device, krok 1 Basic settings. Vpravo nahoře zelený stav Connected. Levý panel ikon s logem blesku, ikonou zařízení (vybraná), ikonou blesku, ikonou grafu, ikonou ozubeného kola. Indikátor kroků: 1 Basic settings (aktivní), 2 Communication channel (zašedlý). Nadpis: Basic settings. Pole: Device type *: EV charger; Type *: OCPP 1.6 - JSON; Name *: Chargeamps Halo. Tlačítka: Back, Next (tyrkysové).
5.2 Nastavení komunikace
Nakonfigurujte komunikační kanál pro OCPP:
| Parametr | Hodnota |
|---|---|
| Identifikátor zařízení | Sériové číslo nabíječky |
| Controller OCPP JSON 1.6 URL | Zobrazeno dole na konfigurační stránce. Příklad: ws://192.168.1.97/ocpp/1.6/json
|
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi na úzké obrazovce, stránka Device, krok 2 Communication channel. Vpravo nahoře zelený stav Connected. Levý panel ikon: logo blesku, ikona zařízení (vybraná), ikona blesku, ikona grafu, ikona ozubeného kola. Indikátor kroků: 1 Basic settings, 2 Communication channel (aktivní). Nadpis: Communication channel and device configuration. Šedá poznámka: There are no available connections. Pole: Device identifier *: 2104031222T; Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Auto detect from EVSE; Per phase max. current manual override: 16 (nápověda: In effect when manual override is selected); Forward communication to backend OCPP server: wss://ocpp.charge.space/ocpp; Override authentication username for backend OCPP server: prázdné; Override authentication password for backend OCPP server: prázdné; Forward measurements to backend OCPP server once every: 1 second; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.97/ocpp/1.6/json (pole jen pro čtení, zvýrazněné, s tlačítkem kopírování). Tlačítka: Back, Done.
Controller OCPP JSON 1.6 URL budete potřebovat v bodě 6.
6 Konfigurace OCPP v aplikaci Charge Amps Installer
Vložte adresu URL OCPP zařízení Reduxi Controller do menu CPMS Connection v aplikaci.
6.1 Instalace aplikace Charge Amps Installer
Textový popis tohoto obrázku
Ikona aplikace Charge Amps Installer: zaoblený černý čtverec s bílým symbolem (dva nad sebou položené vrcholy podobné horám) nad bílým textem CHARGE AMPS.
Google Play: https://play.google.com/store/apps/details?id=com.chargeamps.installer&hl=en_US
Apple App Store: https://apps.apple.com/de/app/charge-amps-installer/id6446256364
6.2 Připojení k nabíječce Charge Amps
Video: https://www.youtube.com/watch?v=wQN1QZn6INY
6.3 Připojení nabíječky ke stejné síti Wi‑Fi jako Reduxi Controller
Reduxi Controller a nabíječka musí být ve stejné síti Wi‑Fi. V aplikaci otevřete menu Internet, vyberte síť Wi‑Fi a připojte nabíječku pomocí přihlašovacích údajů této sítě.
6.4 Zadání adresy URL OCPP
Textový popis tohoto obrázku
Snímek obrazovky aplikace Charge Amps Installer na telefonu (čas ve stavovém řádku 22:59), tmavý motiv, obrazovka SETTINGS se záložkami General a Advanced (vybraná Advanced). Zařízení: Charge Amps Luna, sériové číslo LUNA-020100003. Sekce CPMS CONNECTION: ws://192.168.1.50/ocpp/1.6/json s odkazem Edit; zelená tečka se stavem Connected. Sekce CHARGE POINT ID: 0201000039. Sekce CHARGER CONFIGURATION s odkazem Edit: Maximum current: 16 A; Installation phase(s): 3; Installation phase order: RST; Fallback current: 10 A. Tlačítko: Complete configuration.
ws://192.168.1.97/ocpp/1.6/json. Klikněte na Connect.Textový popis tohoto obrázku
Snímek obrazovky aplikace Charge Amps Installer na telefonu (čas ve stavovém řádku 22:58), tmavý motiv, obrazovka CPMS CONNECTION. Text: Enter the credentials to connect to the Charge Point Management System (CPMS). Pole: OCPP server URL: ws://192.168.1.50/ocpp/1.6/json s odkazem Reset a ikonou nápovědy; ukázkový text: Example: wss://server.com/ocpp; Charge Point ID: 0201000039, s ikonou nápovědy; Authorization Password: prázdné, s ikonou nápovědy. Tlačítko: Connect (bílé).
Textový popis tohoto obrázku
Snímek obrazovky širokého bílého zaobleného tlačítka s tmavým textem Complete configuration na černém pozadí z aplikace Charge Amps Installer.
Textový popis tohoto obrázku
Snímek obrazovky širokého tlačítka s bílým textem I understand na černém pozadí s bílým zaobleným obrysem z aplikace Charge Amps Installer.
7 Test komunikace v Reduxi
Vraťte se do Reduxi Configurator a k nastavení nového zařízení. Klikněte vpravo dole na Test communication. Test jednou přečte nabíječku a nic neuloží. Pokud test uspěje, klikněte na Done: zařízení vytvoří až Done.
Test vrátí jeden ze tří výsledků:
Textový popis tohoto obrázku
Snímek obrazovky dialogového okna s názvem Test communication ve webovém rozhraní Reduxi zobrazujícího úspěšný test. Text zeleně: Successful readout from device. Hodnoty: Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Import active power: 0.0 W; Max. active power: 22080.0 W; Max. current per phase: 32.0 A; Min. active power: 0 W; State name: AVAILABLE null. Tlačítko: Close. Zavírací křížek vpravo nahoře.
Textový popis tohoto obrázku
Snímek obrazovky dialogového okna s názvem Test communication ve webovém rozhraní Reduxi zobrazujícího neúspěšný test. První rámeček (červenohnědý text): Unable to communicate with device. Druhý rámeček: Number of devices found on OCPP - JSON 1.6: 1; Device identifier: my_station_ID1. Tlačítko: Close. Zavírací křížek vpravo nahoře.
Textový popis tohoto obrázku
Snímek obrazovky dialogového okna s názvem Test communication ve webovém rozhraní Reduxi zobrazujícího neúspěšný test. První rámeček (červenohnědý text): Unable to communicate with device. Druhý rámeček: Number of devices found on OCPP - JSON 1.6: 0. Tlačítko: Close. Zavírací křížek vpravo nahoře. Řádek stránky za dialogem je částečně vidět u dolního okraje (text je oříznutý, končí slovy backend OCPP server).
8 Kontrola naměřených hodnot
8.1 Last measurements
Po navázání komunikace zkontrolujte hodnoty v části Devices – EV charger v Reduxi Configurator.
8.2 Zapnutí řízení pomocí Reduxi
V části Devices v Reduxi Configurator nastavte control type nabíječky na AUTO. Teprve potom příkazy strategie nabíječku ovlivňují.
Chcete-li nabíjení řídit podle dynamických cen a dynamických tarifů, definujte strategii podle popisu v článku Strategie pro Reduxi controller.
✓ Shrnutí
Příprava (body 1–2): Shromážděte manuály a vybavení, včetně sériového čísla nabíječky.
Nabíječka Charge Amps (bod 6): Nainstalujte aplikaci Installer, připojte se ke stejné síti Wi‑Fi a vložte adresu URL OCPP kontroleru do CPMS Connection.
Přidání do Reduxi (body 3–5, 7): Přihlaste se, nastavte statickou IP adresu, přidejte zařízení OCPP 1.6 - JSON se sériovým číslem jako Device identifier, spusťte Test communication a klikněte na Done.
Uvedení do provozu (bod 8): Zkontrolujte poslední měření a nastavte control type na AUTO.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Test communication: Unable to communicate with device 1 | Device identifier není nastaven nebo je jiný. Zadejte sériové číslo nabíječky přesně (bod 5.2). |
| Test communication: No device with OCPP 1.6 communication is found | Zkontrolujte, že je adresa URL OCPP zadána v CPMS Connection (bod 6.4) a že nabíječka a kontroler jsou ve stejné síti Wi‑Fi (bod 6.3). |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
reduxi.local se nenačte |
Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dostupnost, IP adresu / port / unit ID a zda je na zařízení povolen protokol. |
