Tento dokument je určen výrobcům zařízení, jako jsou solární střídače, hybridní střídače, nabíječky elektromobilů apod. Integraci nového zařízení do prostředí Reduxi provádí vývojový tým Reduxi. Výrobci však mají při tomto procesu pomáhat poskytnutím relevantních informací.

1 Co je Reduxi?

Reduxi je chytrý systém řízení energie (Energy Management System, EMS), který optimalizuje tok elektřiny mezi výrobou, uložením a spotřebou. Propojuje a řídí zařízení, jako jsou hybridní, solární nebo bateriové střídače, nabíječky elektromobilů, tepelná čerpadla, systémy HVAC a měřidla sítě, a zajišťuje, aby se energie využívala co nejúčinněji a nejhospodárněji.

Díky monitorování v reálném čase a pokročilé optimalizaci Reduxi umožňuje vyšší vlastní spotřebu obnovitelné energie, snižuje náklady a podporuje stabilitu sítě. Například u bateriových úložišť Reduxi koordinuje komunikaci mezi systémem řízení baterie (Battery Management System, BMS) a systémem převodu výkonu (Power Conversion System, PCS), ale je důležité zdůraznit, že Reduxi samo není střídač, PCS ani BMS — je to nadřazená inteligence, která je řídí a synchronizuje.

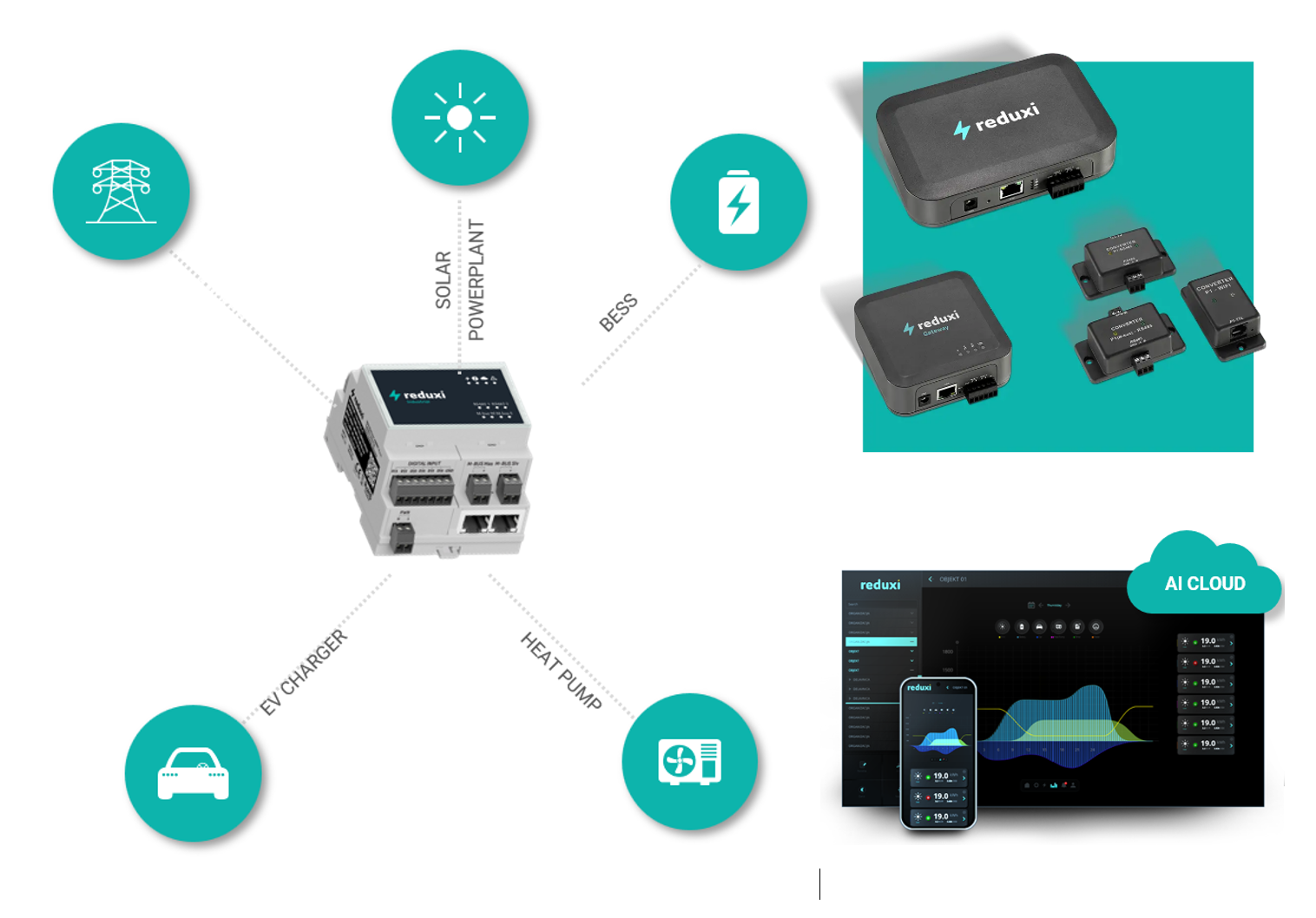

Textový popis tohoto obrázku

Schéma na bílém pozadí. Vlevo: uprostřed šedé zařízení na lištu DIN se štítkem reduxi Industrial, s několika svorkovnicemi (popisky DIGITAL INPUT, M-BUS Max, M-BUS Div, PWR) a dvěma porty Ethernet. Tečkované čáry z něj vedou k pěti zeleným kruhům s bílými ikonami: elektrický stožár (vlevo nahoře, bez popisku), slunce se svislým popiskem SOLAR POWERPLANT (nahoře), baterie s bleskem s popiskem BESS (vpravo nahoře od zařízení), auto s popiskem EV CHARGER (vlevo dole) a jednotka s ventilátorem s popiskem HEAT PUMP (vpravo dole). Vpravo: tyrkysový čtverec se čtyřmi tmavě šedými zařízeními reduxi: velký regulátor s napájecí zdířkou, portem Ethernet a zelenou svorkovnicí; menší skříňka s popiskem reduxi Gateway; a tři malé převodníky s popisky CONVERTER a P1 - WiFi (popisky malé). Pod tyrkysovým čtvercem: zelený tvar cloudu s textem AI CLOUD a tmavý snímek dashboardu s nabídkou reduxi vlevo, barevným grafem křivky výkonu, několika řádky s hodnotou 19.0 vpravo a před ním smartphone s aplikací reduxi s podobným grafem a řádky s 19.0.

2 Jak Reduxi komunikuje se zařízeními?

Aby Reduxi mohlo plnit svou roli systému EMS, musí komunikovat přímo s připojenými zařízeními. To zahrnuje obojí:

• Čtení měření a stavů – Reduxi sbírá data v reálném čase, například výstupní výkon, úrovně spotřeby, stav nabití (SOC), provozní stav a podmínky v síti.
• Zápis příkazů a setpointů – Reduxi aktivně posílá zařízením řídicí signály, aby ovlivnilo jejich chování, např. úpravou výkonu střídače, řízením nabíjecího/vybíjecího výkonu baterie, úpravou nabíjecího výkonu elektromobilu nebo aktivací flexibilních zátěží.

Tato obousměrná komunikace je zásadní: bez ní by Reduxi mohlo jen monitorovat, ale ne optimalizovat. Díky výměně informací a příkazů Reduxi zajišťuje, že každé zařízení pracuje v souladu s ostatními a místní toky energie odpovídají ekonomickým, technickým a síťovým požadavkům.

Reduxi podporuje standardizované komunikační protokoly (například Modbus (RTU a TCP), API, DLMS, OCPP a další), které umožňují bezproblémovou interoperabilitu s hybridními střídači, bateriovými střídači, měřidly a dalšími řiditelnými zařízeními.

Nejpoužívanějším způsobem komunikace je Modbus.

3 Požadavky na integraci zařízení do prostředí Reduxi

Prostředí Reduxi obvykle podporuje integraci následujících typů zařízení:

• Bateriový akumulační systém (Battery Energy Storage System, BESS)
• Fotovoltaický (PV) střídač
• Hybridní střídač
• Systém vytápění, větrání a klimatizace (Heating, Ventilation, and Air-Conditioning, HVAC)
• Zařízení pro nabíjení elektromobilů (Electric Vehicle Supply Equipment, EVSE / EV charger)
• Další kompatibilní zařízení

Hlavním komunikačním protokolem pro integraci zařízení je Modbus. Možná je však také komunikace přes API, M-bus, analogové řízení (4-20 mA), řízení pomocí relé a podobně.
Pro řízení založené na Modbus proto musí výrobce poskytnout úplnou mapu registrů Modbus, která jasně definuje:

• Input registers pro naměřená data (např. napětí, proud, stav nabití).
• Holding registers pro řídicí příkazy (např. povolení/zakázání nabíjení, nastavení limitů výkonu, setpointy, příkazy povolit/zakázat, výběr režimu).
• Discrete inputs pro stavy systému (např. alarmy, stav ochran).
• Coils pro binární řídicí signály (např. start/stop).

Tato mapa registrů musí umožňovat jak monitorování parametrů systému, tak řízení provozních stavů.

Příklad definic registrů Modbus pro bateriový akumulační systém:

(Adresy jsou příklady — skutečné hodnoty musí výrobce definovat v mapě registrů.)

4 Kroky integrace nového zařízení

1. Potvrzení výrobce – Výrobce ověří, že zařízení splňuje dříve definované požadavky.
2. Poskytnutí dokumentace – Výrobce dodá dokumentaci ke komunikaci a řízení, obvykle ve formátu PDF nebo Excel. Zahrnuje úplnou mapu registrů Modbus a přehled klíčových registrů. Možné jsou i alternativní způsoby integrace (např. API).
3. Instalace zařízení a regulátoru – Partner nainstaluje zařízení na cílovém místě (např. v domácnosti nebo průmyslovém objektu). Partner také nainstaluje a připojí regulátor Reduxi a zajistí, aby bylo zařízení pro Reduxi dostupné přes TCP/IP, RS485 nebo jiné podporované rozhraní.
4. Implementace a testování ze strany Reduxi – Tým Reduxi vyvine a ověří komunikaci a řízení podle poskytnutých specifikací.
5. Podpora partnera při testování – Partner pomáhá při ověřování, zejména když je třeba provést další konfiguraci v místním uživatelském rozhraní zařízení.
6. Podpora výrobce – Výrobce poskytne vysvětlení a technickou pomoc, pokud se během integrace objeví otázky.
7. Certifikace – Tým Reduxi integraci dokončí a provede certifikační sadu testů, která ověří kompatibilitu zařízení.
8. Dokončení – Po certifikaci lze k Reduxi připojit libovolné zařízení stejného typu za méně než minutu.

5 Specifické požadavky podle typu zařízení

Tato část uvádí konkrétní požadavky podle typu zařízení:

• Bateriové střídače
• Hybridní střídače
• Solární PV střídače (již brzy)
• HVAC (již brzy)
• Nabíječky elektromobilů (EVSE) (již brzy)
