Jak připojit nabíječku EV Voltie k řídicí jednotce Reduxi
Integrujte nabíječky Voltie s Reduxi přes Wi‑Fi a platformu Voltie pomocí protokolu OCPP. Maximální flexibilita a možné úspory nákladů až o 30 %.
Textový popis tohoto obrázku

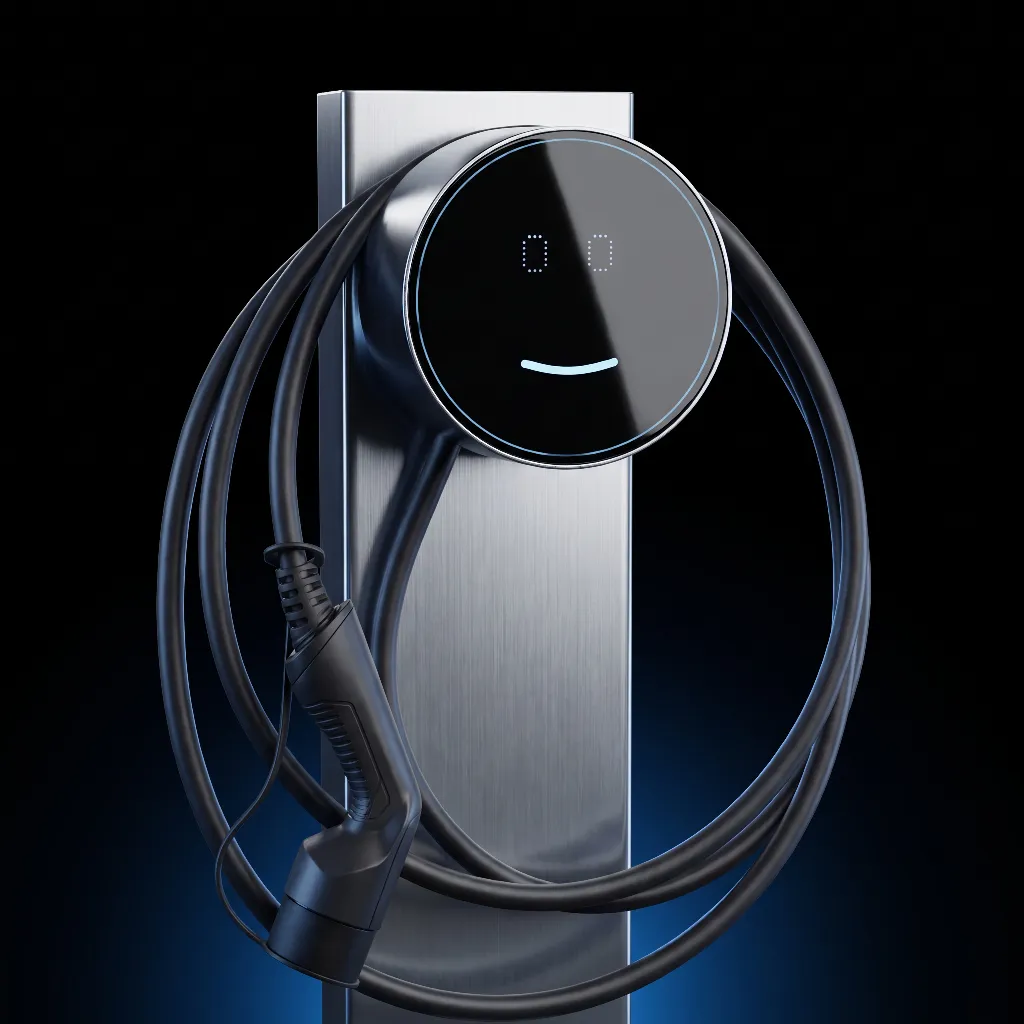

Produktová fotografie nabíječky EV na tmavém pozadí: nástěnná nabíječka s kulatou černou skleněnou přední stranou, na které je malá svítící modrá čára ve tvaru úsměvu a dvě nezřetelné obdélníkové číslice, připevněná na svislé desce z broušeného kovu. Kolem jednotky je ve velkých smyčkách ovinutý černý nabíjecí kabel s konektorem. Dole na obrázku září modré světlo. Žádný text není čitelný. Popisek ji označuje jako nabíječku EV Voltie.
1 Technická dokumentace
Dokumenty výrobce a další informace:
- Voltie Quick start – instalační soubory, videa k instalaci nabíječky, registrace v aplikaci, připojení k Wi‑Fi a režim instalatéra.
- Technický datový list Voltie – technické údaje nabíječky.
- Open Charge Alliance – specifikace OCPP.
2 Potřebné vybavení
- Nabíječka EV Voltie, nainstalovaná a uvedená do provozu
- Aplikace Voltie v chytrém telefonu: registrace a připojení nabíječky k Wi‑Fi
- Síť Wi‑Fi se stabilním internetovým připojením
- Reduxi Controller ve stejné síti, se statickou IP adresou
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
3 Nastavení nabíječky Voltie
3.1 Aplikace Voltie a připojení k Wi‑Fi
Zaregistrujte nabíječku v aplikaci Voltie a připojte ji k vaší síti Wi‑Fi. K nastavení se používá platforma Voltie (aplikace). Postup ukazují videa Voltie na stránce Quick start.
3.2 Instalace
Nabíječku nainstalujte podle popisu na stránce Voltie Quick start. Voltie uvádí protokol OCPP jako jednu z možností integrace nabíječky.
4 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local. IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení)Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
5 Přidání nabíječky Voltie do Reduxi
Podle těchto kroků přidáte novou nabíječku Voltie nebo upravíte stávající.
5.1 Základní nastavení
Přihlaste se lokálně do Reduxi Configurator (viz bod 4) a přidejte nové zařízení kliknutím na tlačítko Add device.
Textový popis tohoto obrázku
Snímek obrazovky horní části levého menu Reduxi Configurator. Logo: reduxi Configurator. Devices (rozbaleno, znaménko mínus) obsahuje pouze tlačítko + Add device (orámované). Níže: Strategies (+), Utility Rate Plan, Settings (+).
V prvním kroku definujte základní nastavení:
- Typ zařízení:
EV charger - Type:
Voltie - Name: název dle vašeho výběru
Textový popis tohoto obrázku

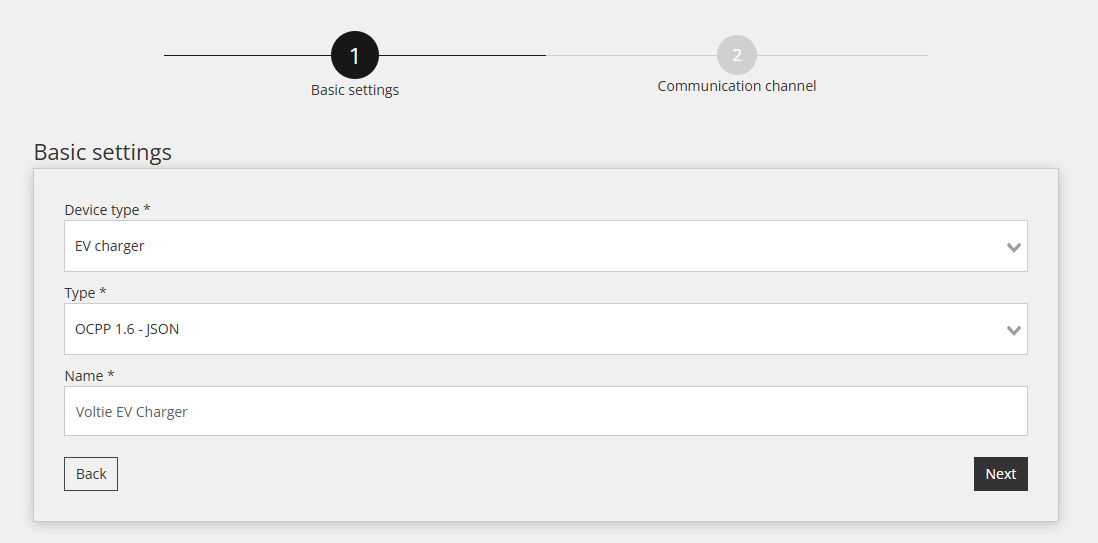

Snímek obrazovky průvodce zařízením v Reduxi Configurator, krok 1 Basic settings. Ukazatel kroků: 1 Basic settings (aktivní), 2 Communication channel (zašedlý). Nadpis: Basic settings. Pole: Device type *: EV charger; Type *: OCPP 1.6 - JSON; Name *: Voltie EV Charger. Tlačítka: Back, Next.
Stiskněte Next.
5.2 Nastavení komunikace
Druhý krok nastavuje komunikační kanál pro OCPP. Nejprve definujte Device identifier. Můžete jej zvolit libovolně.
Pro protokol OCPP JSON 1.6 je potřeba adresa URL. Reduxi Controller ji vygeneruje automaticky. Na konec této adresy URL přidejte /Device ID.
| Parametr | Hodnota |
|---|---|
| Identifikátor zařízení | Libovolný název, například my_station_ID1
|
| URL | Adresa URL vygenerovaná Reduxi Controller + /Device ID
|
| Příklad | ws://192.168.1.200/ocpp/1.6/json/my_station_ID1 |
Textový popis tohoto obrázku

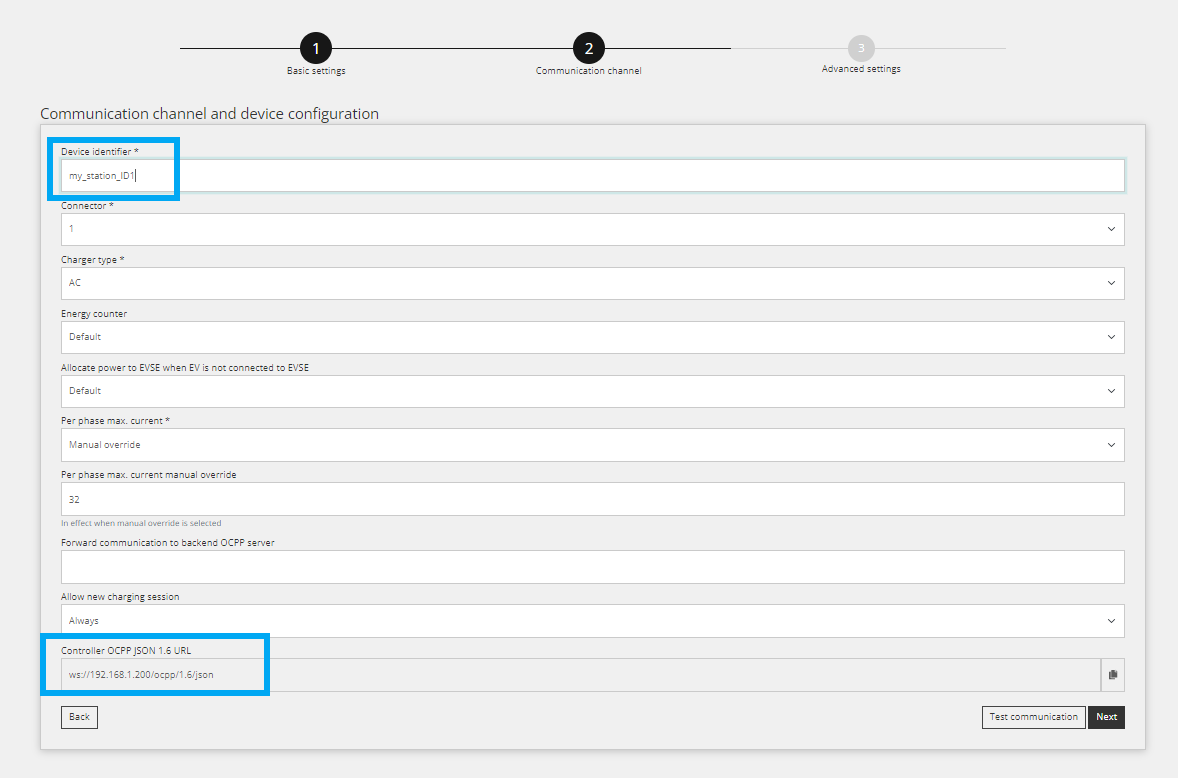

Snímek obrazovky průvodce v Reduxi Configurator, krok 2 Communication channel. Ukazatel průběhu: 1 Basic settings (hotovo), 2 Communication channel (aktivní), 3 Advanced settings (šedý). Název sekce: Communication channel and device configuration. Pole: Device identifier *: my_station_ID1 (modrý zvýrazňovací rámeček); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32 (nápověda: In effect when manual override is selected); Forward communication to backend OCPP server: prázdné; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (pouze pro čtení, modrý zvýrazňovací rámeček, vpravo ikona kopírování). Tlačítka: Back (vlevo), Test communication (obrysové) a Next (tmavé) vpravo.
5.3 Zadání adresy URL v nabíječce
Zadejte úplnou adresu URL včetně Device ID jako adresu serveru OCPP nabíječky Voltie. Device ID musí být shodné s Device identifier v Reduxi.
5.4 Test komunikace
Dole v průvodci klikněte na Test communication. Test jednou přečte nabíječku Voltie a nic neuloží. Pokud test uspěje, klikněte na Done: zařízení vytvoří pouze Done.
Textový popis tohoto obrázku
Snímek obrazovky spodní lišty tlačítek stránky Reduxi Configurator. Vlevo: tlačítko 'Back'. Vpravo: tlačítko 'Test communication' (označené azurovým rámečkem) a tmavé tlačítko 'Done'.
Textový popis tohoto obrázku
Snímek obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbalovací nabídka). IP *: 192.168.50.243, s tlačítkem 'Scan for IP'. Port *: 502, s tlačítkem 'Test port'. Modbus unit ID *: 1. Tlačítka dole: Back (vlevo), Test communication a Done (vpravo). Tlačítko Done je označeno azurovým rámečkem.
6 Kontrola naměřených hodnot
6.1 Last measurements
Po navázání komunikace zkontrolujte hodnoty v části Devices v Reduxi Configurator.
6.2 Povolení řízení systémem Reduxi
Pro řízení pomocí Reduxi nastavte v části Devices v Reduxi Configurator control type zařízení na AUTO. Teprve potom příkazy strategie nabíječku ovlivňují.
Chcete-li snížit náklady na energii pomocí dynamických cen a dynamických tarifů, definujte strategii podle návodu Strategie pro řídicí jednotku Reduxi.
✓ Shrnutí
Příprava (body 1-2): Přečtěte si dokumenty Voltie a připravte vybavení, včetně statické IP adresy pro Controller.
Nabíječka Voltie (bod 3): Zaregistrujte nabíječku v aplikaci Voltie a připojte ji k Wi‑Fi.
Přidání do Reduxi (body 4-5): Přihlaste se do Reduxi Configurator, přidejte nabíječku s OCPP JSON 1.6, zadejte adresu URL v nabíječce a otestujte komunikaci.
Uvedení do provozu (bod 6): Zkontrolujte naměřené hodnoty a nastavte control type na AUTO.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Nabíječka se nepřipojuje k Controlleru | Zkontrolujte, že adresa URL v nabíječce končí Device ID a že Device ID je shodné s Device identifier v Reduxi. Zkontrolujte, že Controller má statickou IP adresu. |
| Nabíječka po výměně routeru ztratila připojení k Wi‑Fi | Zopakujte nastavení Wi‑Fi v aplikaci Voltie. |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
reduxi.local se nenačte |
Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dostupnost, IP adresu / port / unit ID a zda je na zařízení povolen protokol. |
