Chytrá integrace Reduxi s hybridním střídačem FOX ESS G-Max C&I snižuje náklady až o 70 % prostřednictvím Modbus TCP/IP

1. Fyzické připojení

Níže je zobrazena symbolická fotografie celého připojení od řídicí jednotky Reduxi ke střídači:

2. Komunikační nastavení pro FOX ESS G-Max

U Fox ESS G-Max musí být IP adresa nakonfigurována staticky a musí být aktivováno i dálkové ovládání.

Nastavení lze provést přímo v rozhraní.

2.1 Nastavení IP adresy

Upozorňujeme, že IP adresa musí být nastavena na statickou.

1. Na hlavní stránce stiskněte tlačítko Menu v pravém horním rohu a poté vyberte nastavení sítě.
2. V následující nabídce zadejte nastavení podle vaší místní sítě a potvrďte je.

3. Vraťte se na Domovskou stránku.

2.2 Aktivace dálkového ovládání

1. Na hlavní stránce můžete nastavit typ ovládání v horním levém poli.
2. Aktivujte tlačítko „remote“ na kartě centrálního terminálu.



Nyní můžete pokračovat k dalšímu kroku.

3. Přidání FOX ESS G-MAX C&I do systému Reduxi

Po připojení Reduxi a FOX ESS G-Max jej můžete zaregistrovat jako nové zařízení (Fox ESS G-Max).

3.1 Přidání zařízení (Fox ESS G-Max)

Nejprve se přihlaste do místního konfigurátoru Reduxi a přidejte nové zařízení kliknutím na tlačítko „Přidat zařízení“.

3.2 Vyberte FOX ESS G-Max

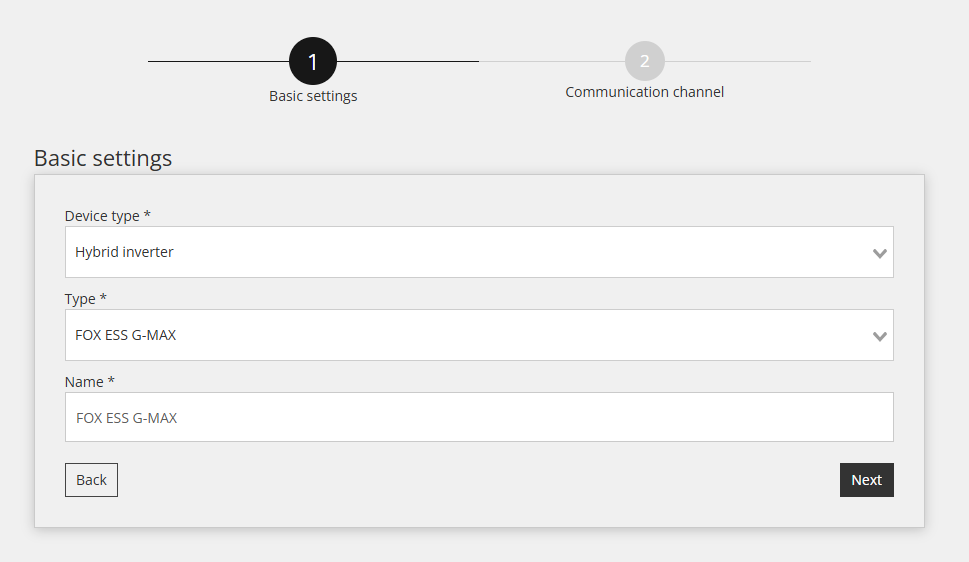

V prvním kroku jsou definována základní nastavení:

• Vyberte Typ zařízení: Hybridní střídač,
• Vyberte Typ: FOX ESS G-Max,
• Pojmenujte zařízení, jak chcete, například: FOX ESS G-Max

<br>3.3 Konfigurace zařízení pro komunikační kanál

Druhý krok zahrnuje konfiguraci komunikačního kanálu, který je nezbytný pro správnou komunikaci Modbus TCP/IP. V tomto kroku se vytvoří komunikační spojení mezi řídicí jednotkou Reduxi a střídačem Fox ESS G-Max.

Níže jsou uvedena nastavení komunikačního kanálu:

• Připojení: TCP/IP
• IP: Zadejte IP adresu Fox ESS G-Max
• Port: 502
• ID jednotky Modbus: Toto je stejné ID, jaké je nastaveno na střídači (jako výchozí 1)
• Jmenovitý výkon střídače: Zadejte podle střídače (například 100 kW)

3.4 Test komunikace

Pod všemi poli komunikačního kanálu uvedenými v předchozím kroku se nachází tlačítko „Test Communication“.

Toto tlačítko slouží k ověření, zda komunikace Modbus TCP/IP mezi zařízeními funguje správně.

Úspěšná odezva (příklad):

Neúspěšná odezva (příklad):

3.5 Čtení z zařízení

Tato část vám ukáže, jak zkontrolovat naměřené hodnoty zařízení a zda správně komunikuje. To lze provést v části „Zařízení /FOX ESS G-Max /Poslední měření."

Pro pokročilé ovládání integrujte zařízení do režimů optimalizace systému Reduxi. V části Zařízení /FOX ESS G-Max v konfigurátoru Reduxi musí být typ ovládání nastaven na AUTO, aby příkazy pro strategii ovlivňovaly baterii.

Chcete-li dosáhnout maximální flexibility a snížení nákladů na energii s ohledem na dynamické ceny a dynamické tarify, postupujte podle pokynů, jak definovat strategii na tomto odkazu: Strategie pro řídicí jednotku Reduxi.

Po úspěšném přidání zařízení jej lze sledovat a ovládat prostřednictvím aplikace Reduxi.
