Jak připojit střídače Sungrow a baterie ST k regulátoru Reduxi
Připojte stringové střídače Sungrow, hybridní střídače a baterie ST k regulátoru Reduxi přes Modbus TCP/IP (WiNet-S/S2, Data Logger nebo LC300) pro maximální flexibilitu a nižší náklady na energie.
- Technická dokumentace
- Podporovaná zařízení a potřebné vybavení
- Připojení stringového nebo hybridního střídače
- Připojení ESS C&I (řada baterií ST) přes LC300
- Přihlášení do webového rozhraní Reduxi
- Přidání zařízení Sungrow do systému Reduxi
- Kontrola naměřených hodnot
- Shrnutí
- Časté problémy
- Související články
1 Technická dokumentace
Příručky výrobce ke komunikačním zařízením Sungrow:
- User manual WiNet-S/S2 – dongle pro připojení střídače přes Wi-Fi nebo LAN
- User manual Data Logger 1000 – logger pro připojení střídačů přes LAN
- User manual Data Logger 4000 – viz kapitola 2.2 příručky
- User manual LC300 – místní regulátor pro řadu baterií ST
2 Podporovaná zařízení a potřebné vybavení
2.1 Podporovaná zařízení Sungrow
Způsob připojení závisí na typu zařízení:
| Typ | Modely | Typ připojení |
|---|---|---|
| Třífázový stringový střídač Sungrow | Řada SGXXX-XX | WiNet-S/S2 (viz bod 3) Data Logger (viz bod 3) |
| Třífázový hybridní střídač Sungrow | Řada SH | WiNet-S/S2 (viz bod 3) Data Logger (viz bod 3) |
| ESS C&I | Řada STXXX kWh / Power stack | Místní regulátor Sungrow LC300 (viz bod 4) |
2.2 Potřebné vybavení
- Reduxi Controller
- Stringový nebo hybridní střídač Sungrow, nebo baterie ST (ESS C&I)
- Dongle WiNet-S/S2, Data Logger 1000/4000 nebo LC300 (podle zařízení)
- Ethernetový kabel (RJ45)
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
3 Připojení stringového nebo hybridního střídače
3.1 Připojení přes dongle WiNet-S/S2
Dongle WiNet-S/S2 připojuje střídač k místní síti přes Wi-Fi nebo LAN.
3.2 Instalace WiNet-S/S2 na střídač
Obrázky ukazují obecnou instalaci WiNet na střídač Sungrow, nejprve s komunikací WLAN, poté s komunikací LAN. Podrobnosti najdete v příručkách v bodě 1.
Textový popis tohoto obrázku

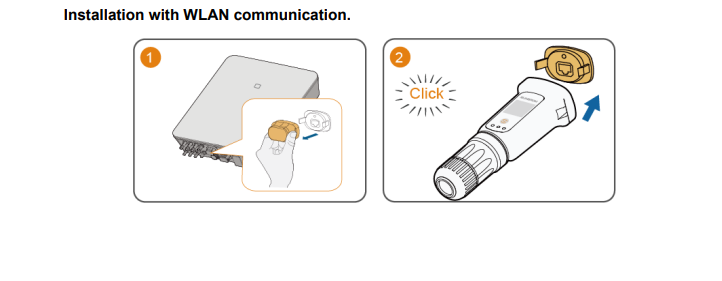

Schéma s názvem Installation with WLAN communication. Dva očíslované panely. Panel 1: ruka přikládá oranžovou část donglu ke spodní straně nástěnného střídače (bílá skříňka s konektory dole), modrá šipka ukazuje směr zasunutí. Panel 2: bílý dongle s kulatým závitovým konektorem a malým indikačním panelem; nad ním oranžový kryt se slovem Click a modrou šipkou nahoru.

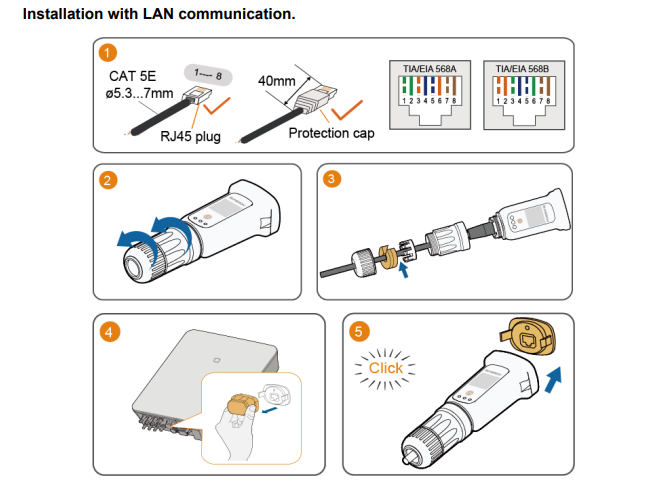

Textový popis tohoto obrázku
Schéma s názvem Installation with LAN communication, pět očíslovaných kroků. Krok 1: kabel s popiskem CAT 5E, průměr 5.3...7mm; zástrčka RJ45; odizolovaná délka 40mm s ochranným krytem (Protection cap) na kabelu; dvě malé tabulky zapojení s popisky TIA/EIA 568A a TIA/EIA 568B s piny 1 2 3 4 5 6 7 8 a barevnými vodiči; fajfky označují správné části. Krok 2: bílý dongle se závitovým konektorem, modrá zakřivená šipka ukazuje otáčení matice konektoru. Krok 3: části kabelu (matice, těsnění, ochranný kryt) se navlékají na kabel a posouvají k donglu, modrá šipka. Krok 4: ruka přikládá oranžovou část ke spodní straně střídače. Krok 5: sestavený dongle s oranžovým krytem, slovo Click a modrá šipka nahoru.
3.3 Lokální otevření Modbus TCP na WiNet-S/S2
Reduxi může se střídačem Sungrow komunikovat, jen pokud je na portu 502 povolen Modbus TCP. Můžete to nastavit lokálně ve webovém rozhraní WiNet (tento bod) nebo ve webové aplikaci iSolarCloud (viz bod 3.4).
- Připojte se k webovému rozhraní WiNet-S/S2.
- Přejděte do System – Forwarding Configuration a povolte port 502.

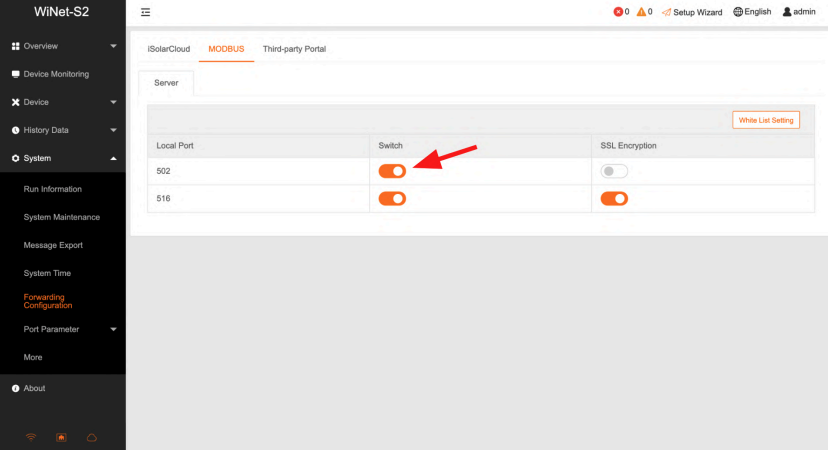

Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní WiNet-S2, stránka Forwarding Configuration. Levé menu: Overview, Device Monitoring, Device, History Data, System (rozbaleno; položky Run Information, System Maintenance, Message Export, System Time, Forwarding Configuration zvýrazněno oranžově, Port Parameter, More), About. Horní lišta: počítadla chyb a varování, Setup Wizard, English, admin. Karty: iSolarCloud, MODBUS (vybráno, oranžově), Third-party Portal. Podkarta: Server. Tlačítko vpravo: White List Setting. Sloupce tabulky: Local Port, Switch, SSL Encryption. Řádek 1: Local Port 502; Switch: on (oranžový přepínač, označený červenou šipkou); SSL Encryption: off (šedý přepínač). Řádek 2: Local Port 510; Switch: on; SSL Encryption: on.

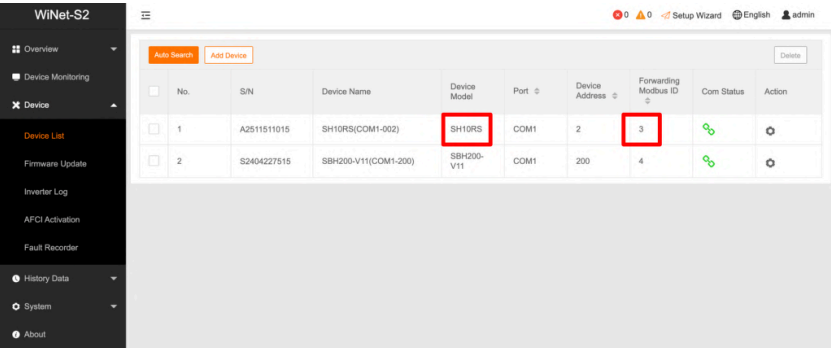

Modbus unit ID střídače zjistíte v Device – Device List podle hodnoty Forwarding Modbus ID střídače.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní WiNet-S2, stránka Device List. Levé menu: Overview, Device Monitoring, Device (rozbaleno; položky Device List zvýrazněno oranžově, Firmware Update, Inverter Log, AFCI Activation, Fault Recorder), History Data, System, About. Horní lišta: počítadla chyb a varování, Setup Wizard, English, admin. Tlačítka: Auto Detect, Add Device, Delete. Sloupce tabulky: No, S/N, Device Name, Device Model, Port, Device Address, Forwarding Modbus ID, Com Status, Action. Řádek 1: No. 1; S/N A2011511015; Device Name SH10RS(COM1-002); Device Model SH10RS (červený rámeček); Port COM1; Device Address 2; Forwarding Modbus ID 3 (červený rámeček); Com Status zelená ikona spojení. Řádek 2: No. 2; S/N; Device Name SBH200-V11(COM1-200); Device Model SBH200-V11; Port COM1; Device Address 200; Forwarding Modbus ID 4; Com Status zelená ikona spojení.
3.4 Otevření Modbus TCP přes webovou aplikaci iSolarCloud
- Přihlaste se do webové aplikace iSolarCloud na počítači.
- Přejděte do Settings – Device parameters – Common Settings donglu WiNet.

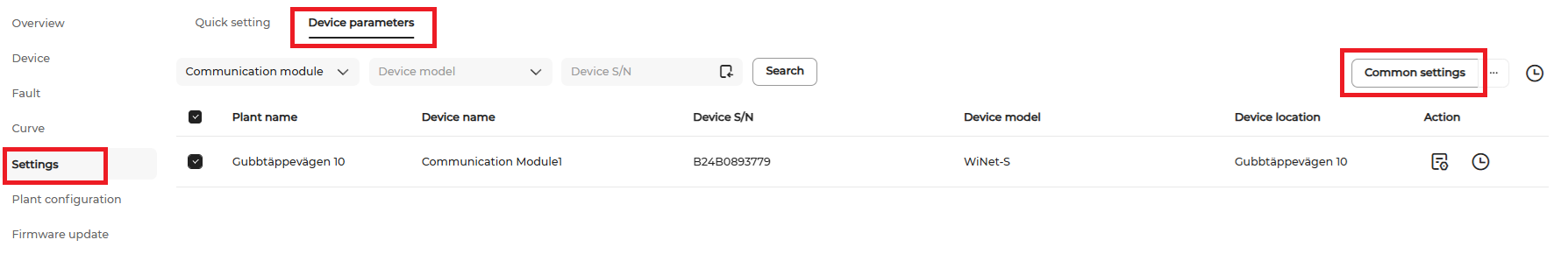

Textový popis tohoto obrázku
Snímek obrazovky webové aplikace iSolarCloud, Settings, Device parameters (velmi malý text). Levé menu: Overview, Device, Fault, Curve, Settings (zvýrazněno červeným rámečkem), Plant configuration, Firmware update. Horní karty: Quick setting a Device parameters (Device parameters zvýrazněno červeným rámečkem). Řádek filtrů: rozbalovací seznam Communication module, rozbalovací seznam Device model, pole Device S/N a tlačítko Search; vpravo tlačítko Common settings (červený rámeček). Sloupce tabulky: zaškrtávací pole, Plant name, Device name, Device S/N, Device model, Device location, Action. Zobrazen je jeden řádek: Plant name, Device name: Communication Module, Device S/N, Device model: WiNet-S, Device location, dvě ikony akcí.

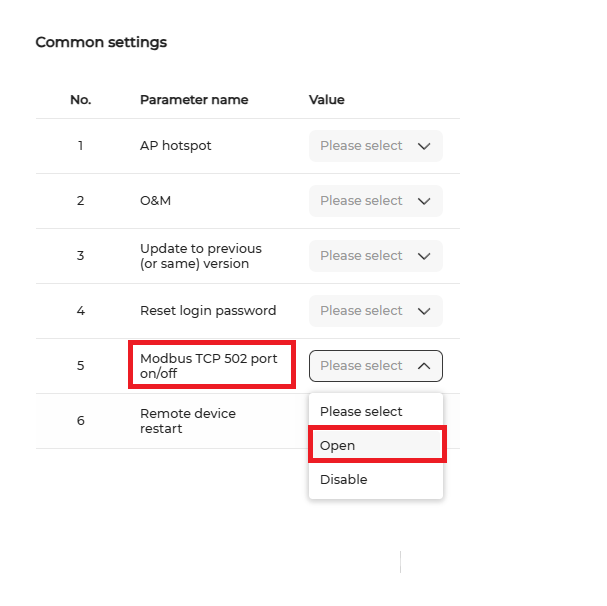

V common settings donglu WiNet nastavte Modbus TCP 502 Port on/off na open.
Textový popis tohoto obrázku
Snímek obrazovky tabulky nastavení iSolarCloud s názvem Common settings. Sloupce: No., Parameter name, Value. Řádky: 1 AP hotspot (Please select); 2 O&M (Please select); 3 Update to previous (or same) version (Please select); 4 Reset login password (Please select); 5 Modbus TCP 502 port on/off (název v červeném rámečku; rozbalovací seznam otevřen, volby Please select, Open, Disable; Open je zvýrazněno červeným rámečkem); 6 Remote device restart (hodnota skryta za otevřeným rozbalovacím seznamem).
3.5 Připojení přes Data Logger 1000/4000
Podrobnosti najdete v dokumentaci Sungrow k Data Logger 1000 a Data Logger 4000.
Krok 1. Připojte Data Logger ke střídačům ethernetovým kabelem (RJ45).

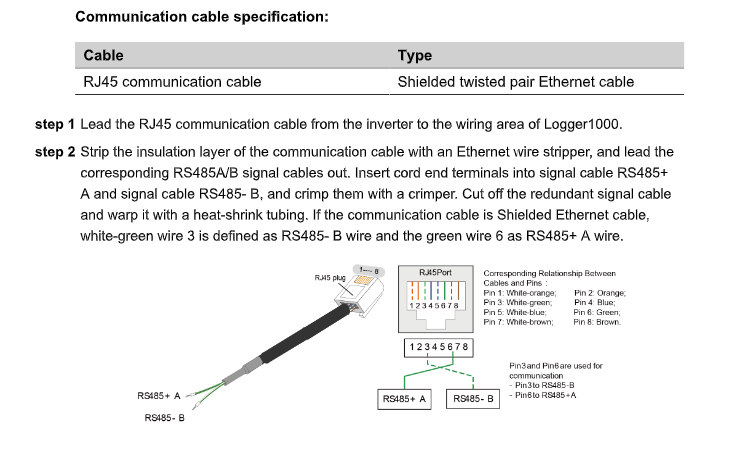

Textový popis tohoto obrázku
Obrázek s názvem Communication cable specification s tabulkou: Cable: RJ45 communication cable; Type: Shielded twisted pair Ethernet cable. Text: step 1 Lead the RJ45 communication cable from the inverter to the wiring area of Logger1000. step 2 Strip the insulation layer of the communication cable with an Ethernet wire stripper, and lead the corresponding RS485A/B signal cables out. Insert cord end terminals into signal cable RS485+ A and signal cable RS485- B, and crimp them with a crimper. Cut off the redundant signal cable and warp it with a heat-shrink tubing. If the communication cable is Shielded Ethernet cable, white-green wire 3 is defined as RS485- B wire and the green wire 6 as RS485+ A wire. Pod tím: kresba zástrčky RJ45 na černém kabelu se dvěma tenkými vodiči s popisky RS485+ A a RS485- B; schéma pinů portu RJ45 očíslovaných 12345678 se seznamem barev pinů (Pin 1 White-orange; Pin 2 Orange; Pin 3 White-green; Pin 4 Blue; Pin 5 White-blue; Pin 6 Green; Pin 7 White-brown; Pin 8 Brown); pole RS485+ A a RS485- B; malá poznámka, že pro komunikaci se používají Pin 3 pro RS485-B a Pin 6 pro RS485-A (drobný text).
Textový popis tohoto obrázku

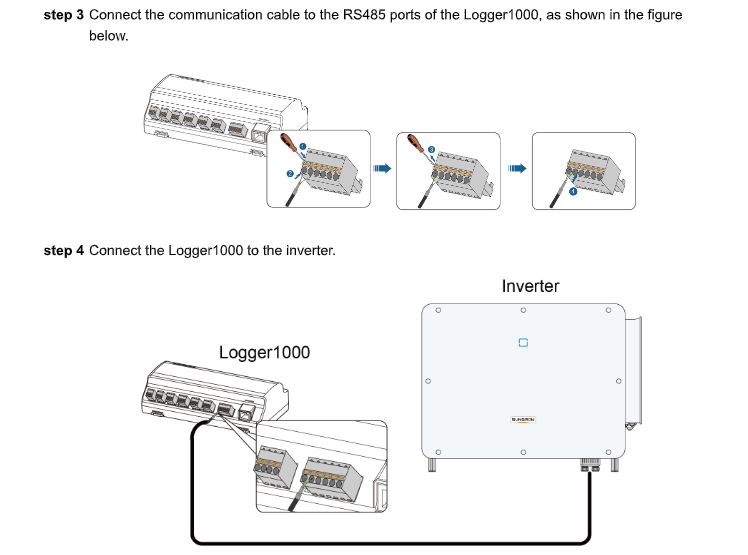

Obrázek se dvěma kroky návodu z příručky výrobce. Krok 3: text Connect the communication cable to the RS485 ports of the Logger1000, as shown in the figure below. Pod ním tři kresby zleva doprava spojené modrými šipkami: jednotka Logger1000 na lištu DIN se svorkovnicí a šroubovákem u svorky, detail svorkovnice se zasunutým vodičem a utahujícím šroubovákem (očíslované značky 1 a 2) a svorkovnice s nasazenými vodiči. Krok 4: text Connect the Logger1000 to the inverter. Kresba: vlevo skříňka s popiskem Logger1000 se dvěma vyjímatelnými svorkovnicemi, vpravo velká bílá skříňka s popiskem Inverter a černý kabel vedoucí od svorkovnic Logger1000 dole kolem ke spodní straně střídače.
Krok 2. Připojte Data Logger 1000/4000 k regulátoru Reduxi ethernetovým kabelem.
Textový popis tohoto obrázku

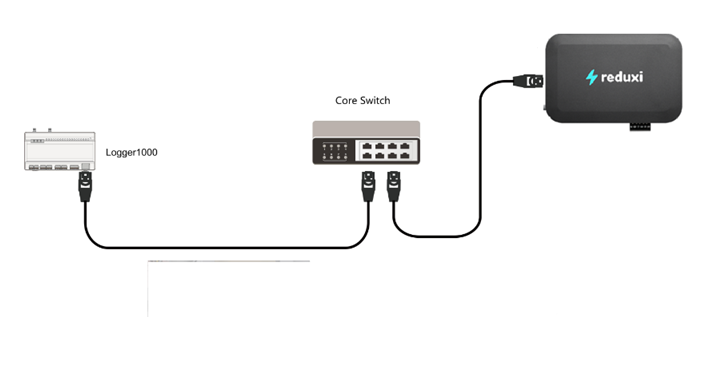

Schéma na bílém pozadí. Vlevo: malé světle šedé zařízení na lištu DIN s popiskem Logger1000. Uprostřed: černo-šedý síťový přepínač s 8 porty s popiskem Core Switch. Vpravo: černá zaoblená skříňka s logem reduxi (blesk a slovo reduxi) a konektorem na levé straně. Spojení: černý kabel se zástrčkami RJ45 vede od Logger1000 k Core Switch; druhý černý kabel se zástrčkou RJ45 vede od Core Switch ke skříňce reduxi.
4 Připojení ESS C&I (řada baterií ST) přes LC300
4.1 Připojení LC300 k baterii a regulátoru Reduxi

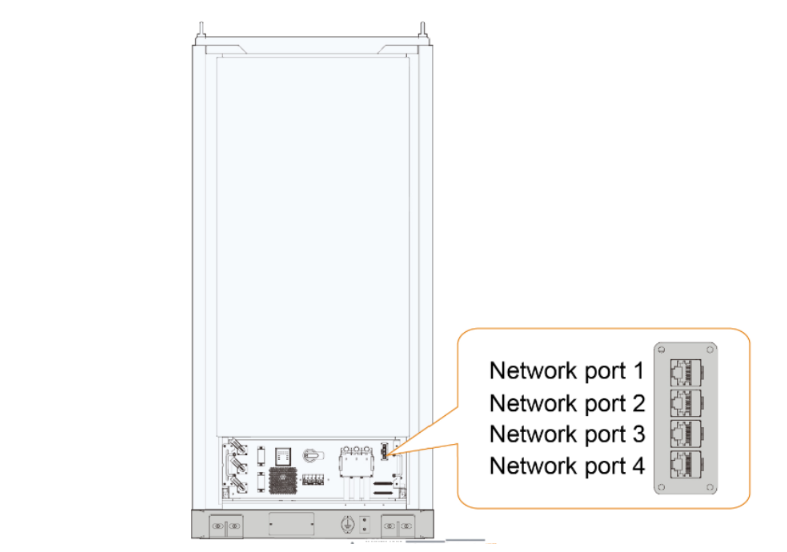

Připojte LC300 na baterii ST přímo k regulátoru Reduxi přes Ethernet. Obrázek ukazuje umístění ethernetových komunikačních portů.
Textový popis tohoto obrázku
Kresba vysoké úzké skříně (bateriové skříně) při pohledu zepředu s velkým prázdným předním panelem a základnou dole. Vlevo dole oblast přípojek se svorkami a drobnými součástmi. Zaoblený oranžově orámovaný detail vpravo dole ukazuje zvětšený šedý blok konektorů se čtyřmi nad sebou umístěnými zásuvkami Ethernet (RJ45) s popisky vedle něj: Network port 1, Network port 2, Network port 3, Network port 4 (shora dolů). Tenká čára spojuje detail s malým blokem portů ve spodní části skříně.
4.2 Nastavení komunikačních parametrů
Přihlaste se do webového rozhraní LC300 a přejděte do Parameter Settings – Comm Parameters. Ujistěte se, že IP address, Subnet mask a Gateway odpovídají místní síti pro Ethernet.
Port Modbus je nastaven na 502 a je ve výchozím stavu otevřený, jak ukazují obrázky. Nastavení uložte.

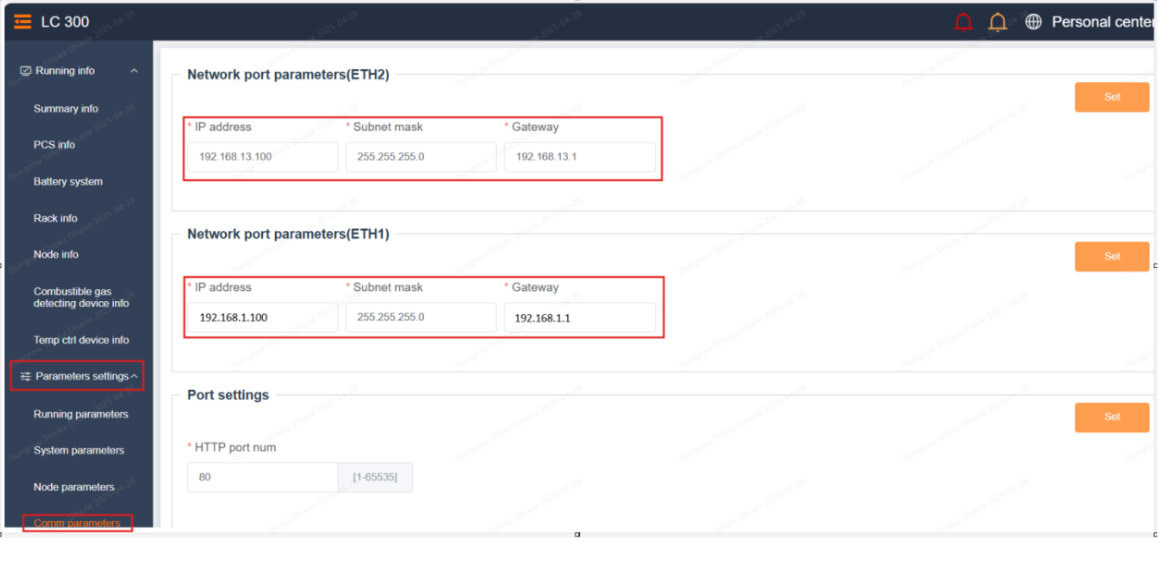

Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní LC 300, stránka síťových parametrů. Levé menu: Running info (Summary info, PCS info, Battery system, Rack info, Combustible gas detecting device info, Temp ctrl device info), Parameters settings (zvýrazněno červeným rámečkem; podpoložky Running parameters, System parameters, Node parameters a pod nimi položka v červeném rámečku, částečně oříznutá). Vpravo nahoře: Personal center. Sekce Network port parameters(ETH2) s tlačítkem Set: IP address, Subnet mask, Gateway v červeném rámečku (maska vypadá jako 255.255.255.0). Sekce Network port parameters(ETH1) s tlačítkem Set: IP address: 192.168.1.100; Subnet mask: 255.255.255.0; Gateway: 192.168.1.1 (v červeném rámečku). Sekce Port settings s tlačítkem Set: HTTP port num: 80 (rozsah uveden v závorkách).
Textový popis tohoto obrázku

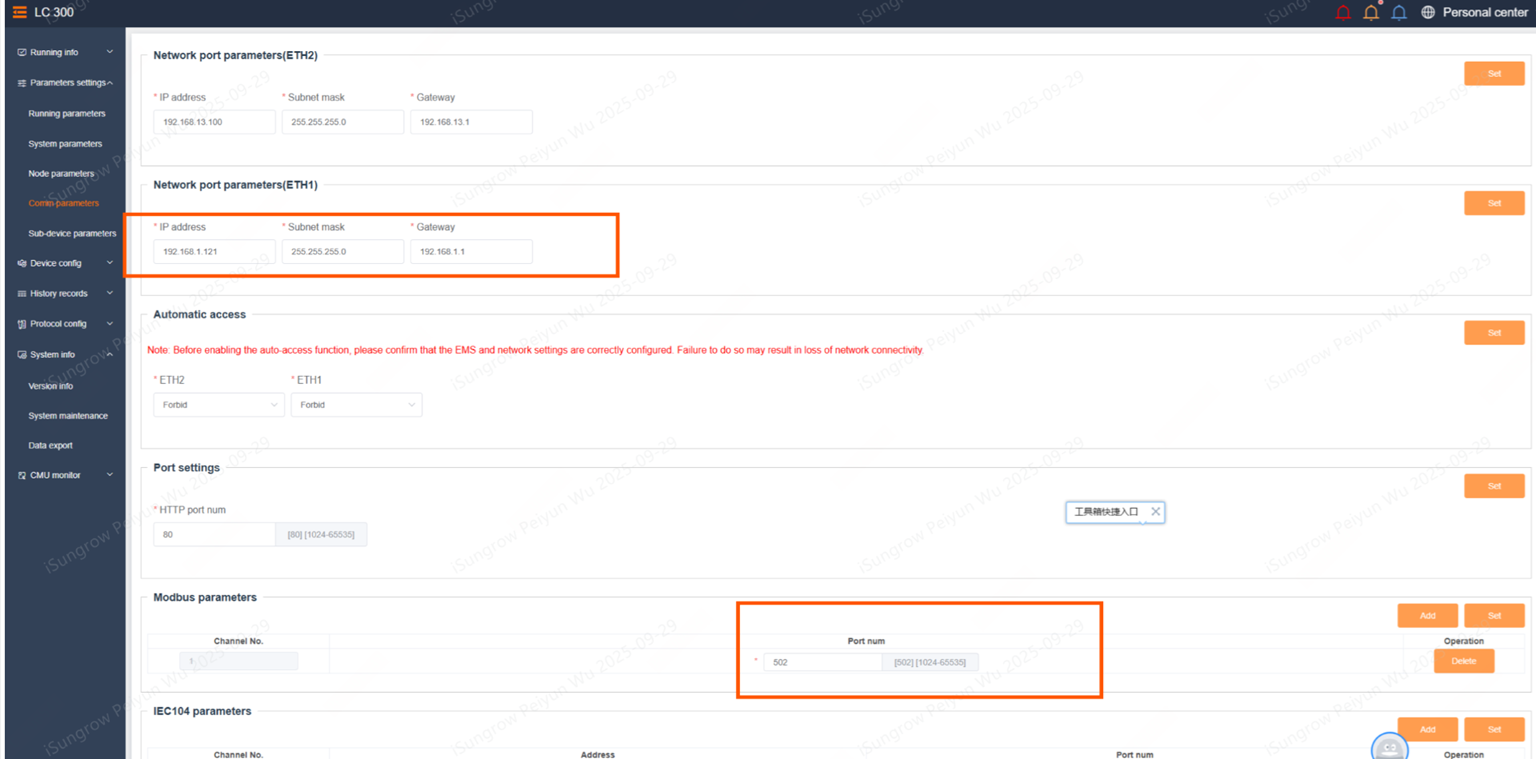

Snímek obrazovky webového rozhraní LC 300, stránka komunikačních parametrů (text je velmi malý). Levé menu s položkami Running info, Parameters settings (podpoložky, jedna zvýrazněná oranžově), Device config, Protocol config, System info a dalšími. Vpravo nahoře: Personal center. Sekce shora: Network port parameters(ETH2) s tlačítkem Set; Network port parameters(ETH1) s poli IP address, Subnet mask, Gateway v oranžovém rámečku; Automatic access s červenou poznámkou o povolení funkce automatického přístupu a dvěma rozbalovacími seznamy; Port settings s polem pro číslo portu a rozbalovacím seznamem vpravo; Modbus parameters s tabulkou (sloupce zahrnují Channel No, Port num, Operation) a polem Port num v oranžovém rámečku; pod ní další sekce (IEC104 parameters). Tlačítka Set jsou u každé sekce oranžová.
4.3 Nastavení systémových parametrů
Přejděte do System Parameters a nastavte local/remote na Local/Remote. Změňte nastavení času na Web Time Synchronization a čas nastavte ručně.
Textový popis tohoto obrázku

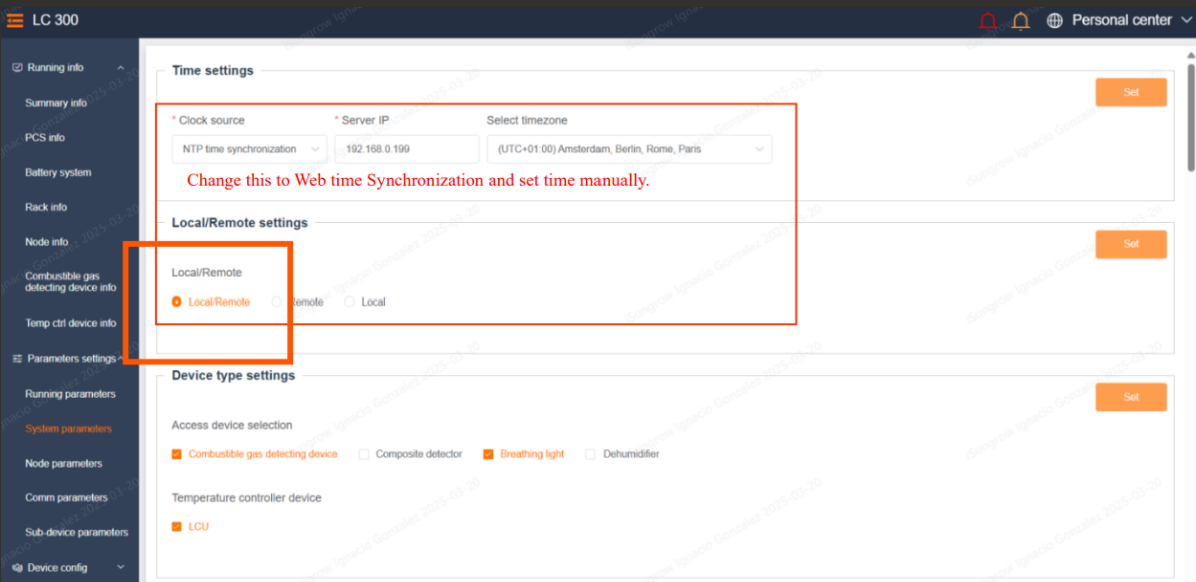

Snímek obrazovky webového rozhraní LC 300, stránka System parameters. Levé menu: Running info (Summary info, PCS info, Battery system, Rack info, Node info, Combustible gas detecting device info, Temp ctrl device info), Parameters settings (Running parameters, System parameters zvýrazněno oranžově, Node parameters, Comm parameters, Sub device parameters), Device config. Vpravo nahoře: Personal center. Sekce Time settings s tlačítkem Set: Clock source: NTP time synchronization; Server IP:; Select timezone: (UTC+01:00) Amsterdam, Berlin, Rome, Paris. Červeně orámovaný rámeček kolem těchto polí obsahuje červený text: Change this to Web time Synchronization and set time manually. Sekce Local/Remote settings s tlačítkem Set: Local/Remote s volbami Local/Remote (vybráno, oranžově, v oranžovém rámečku), Remote, Local. Sekce Device type settings s tlačítkem Set: Access device selection: Combustible gas detecting device (zaškrtnuto), Composite detector (nezaškrtnuto), třetí volba, Dehumidifier (nezaškrtnuto); Temperature controller device: jedna volba.
5 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local. IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení)Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
6 Přidání zařízení Sungrow do systému Reduxi
Podle těchto kroků přidáte nové zařízení Sungrow nebo upravíte stávající.
6.1 Základní nastavení
Přihlaste se lokálně do Reduxi Configurator na řídicí jednotce (viz Bod 5) a klikněte na + Add device.
Textový popis tohoto obrázku
Snímek obrazovky horní části levého menu Reduxi Configurator. Logo: reduxi Configurator. Devices (rozbaleno, znaménko mínus) obsahuje pouze tlačítko + Add device (orámované). Níže: Strategies (+), Utility Rate Plan, Settings (+).

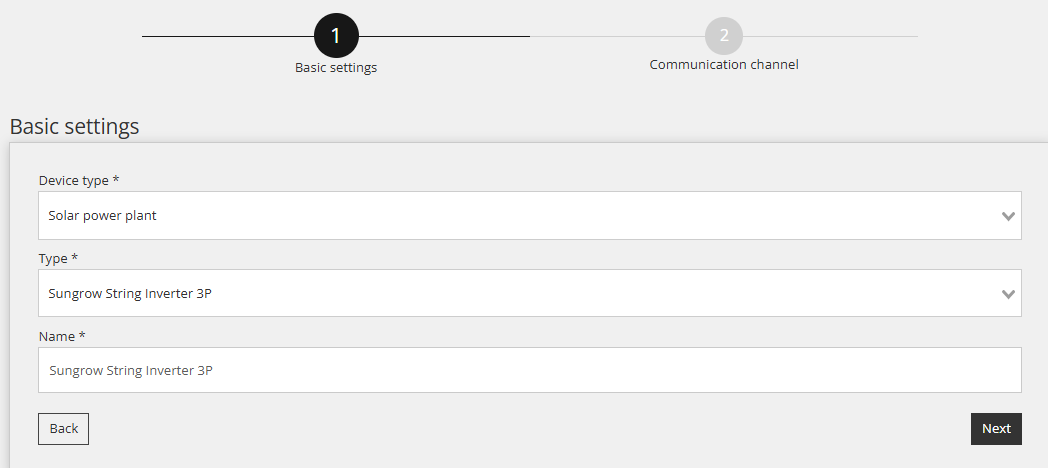

V prvním kroku nastavte základní nastavení.
Stringový nebo hybridní střídač Sungrow
- Typ zařízení:
Solar Power PlantneboHybrid, podle systému - Typ:
Sungrow string/hybrid inverter 3p - Name: název dle vašeho výběru
Textový popis tohoto obrázku
Snímek obrazovky průvodce Reduxi Configurator, krok 1 Basic settings (krok 2 je Communication channel, zašedlý). Nadpis: Basic settings. Pole: Device type *: Solar power plant (rozbalovací seznam); Type *: Sungrow String Inverter 3P (rozbalovací seznam); Name *: Sungrow String Inverter 3P (textové pole). Tlačítka: Back (vlevo), Next (vpravo, tmavé).
Sungrow ESS C&I (řada baterií ST)
- Typ zařízení:
Battery - Typ:
Sungrow ST - Name: název dle vašeho výběru
Textový popis tohoto obrázku

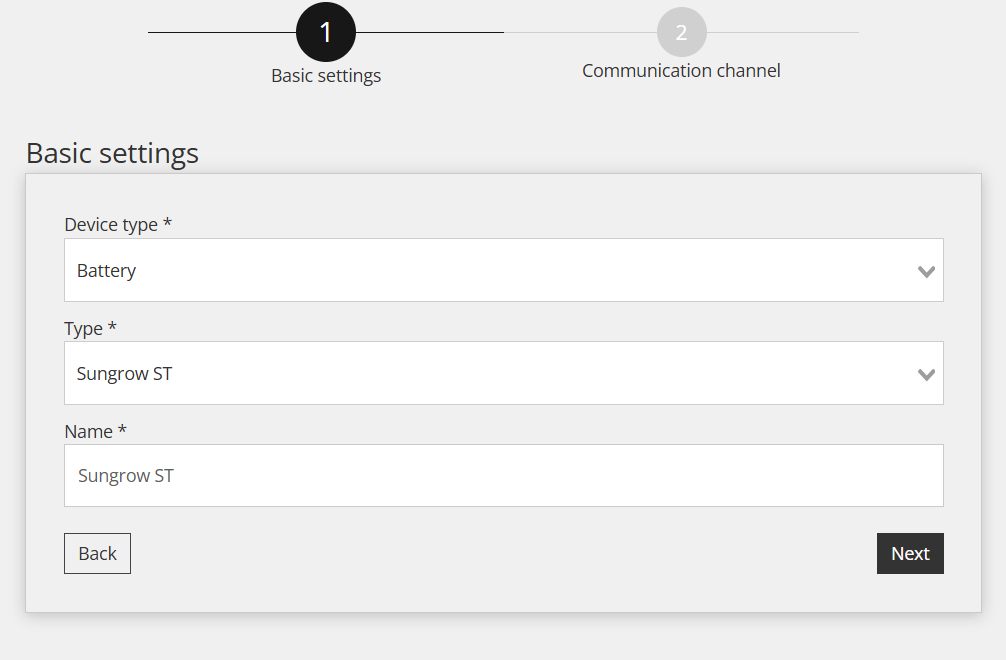

Snímek obrazovky průvodce Reduxi Configurator, krok 1 Basic settings (krok 2 je Communication channel, zobrazen zašedle). Nadpis: Basic settings. Pole: Device type *: Battery (rozbalovací seznam); Type *: Sungrow ST (rozbalovací seznam); Name *: Sungrow ST (textové pole). Tlačítka: Back (vlevo), Next (vpravo, tmavé).
Klikněte na Next.
6.2 Nastavení komunikace
Ve druhém kroku nastavte komunikační kanál mezi regulátorem Reduxi a zařízením Sungrow.
Stringový nebo hybridní střídač Sungrow
| Parametr | Hodnota |
|---|---|
| Připojení | TCP |
| IP | IP adresa střídače |
| Modbus ID | Modbus ID z WiNet-S/S2 nebo Data Loggeru (viz bod 3) |
Textový popis tohoto obrázku
Snímek obrazovky průvodce Reduxi Configurator, krok 2 Communication channel (krok 1 je Basic settings). Nadpis: Communication channel and device configuration. Pole: Connection *: TCP/IP (rozbalovací seznam, v červeném rámečku spolu s polem IP); IP *: prázdné; Port *: 502; Modbus unit ID *: 1 (ve druhém červeném rámečku). Tlačítka: Back (vlevo), Test communication a Done (vpravo).
Sungrow ESS C&I (řada baterií ST)
| Parametr | Hodnota |
|---|---|
| Připojení | TCP/IP |
| IP | IP adresa LC300. Kliknutím na Scan for IP ji vyhledáte. |
| Modbus ID | Modbus ID z webového rozhraní LC300 |

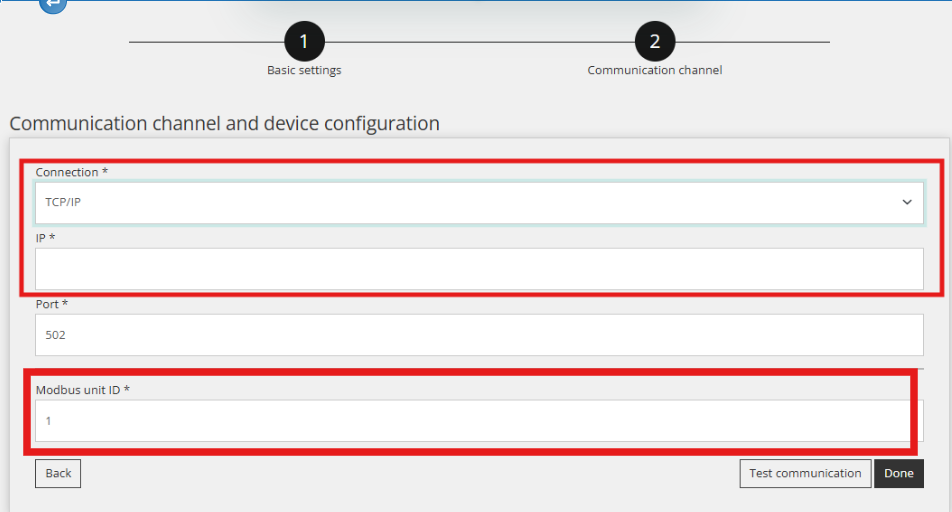

Textový popis tohoto obrázku

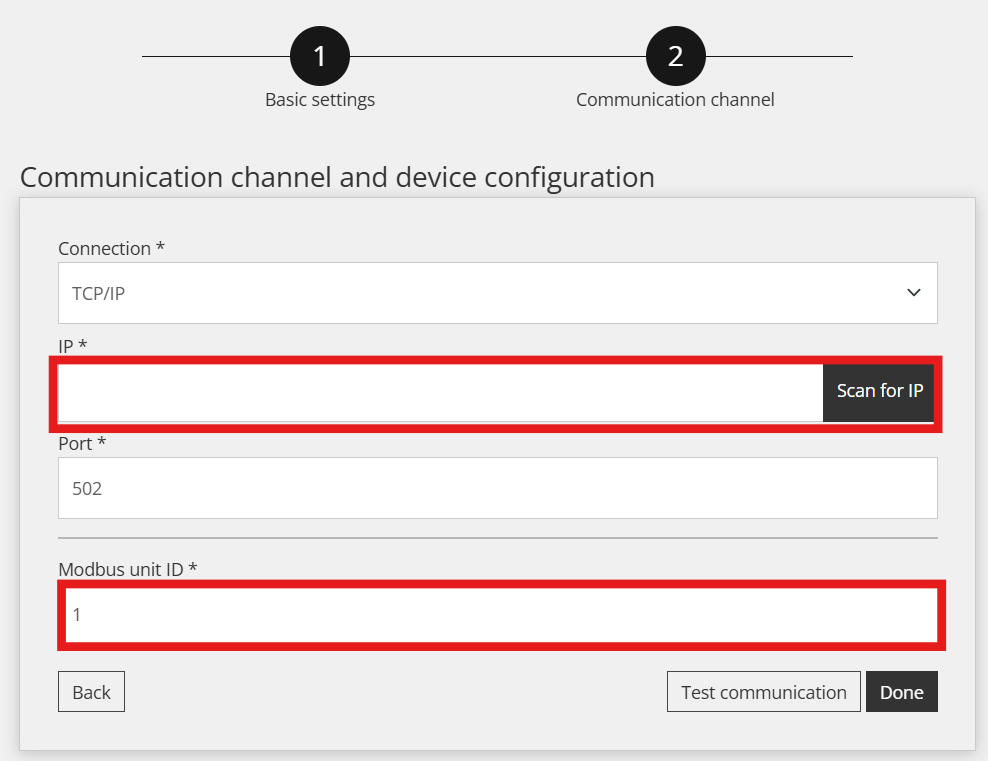

Snímek obrazovky průvodce Reduxi Configurator, krok 2 Communication channel (krok 1 je Basic settings). Nadpis: Communication channel and device configuration. Pole: Connection *: TCP/IP (rozbalovací seznam); IP *: prázdné, s tmavým tlačítkem Scan for IP na pravém konci (pole IP a tlačítko jsou v červeném rámečku); Port *: 502; Modbus unit ID *: 1 (ve druhém červeném rámečku). Tlačítka: Back (vlevo), Test communication a Done (vpravo).
6.3 Test komunikace

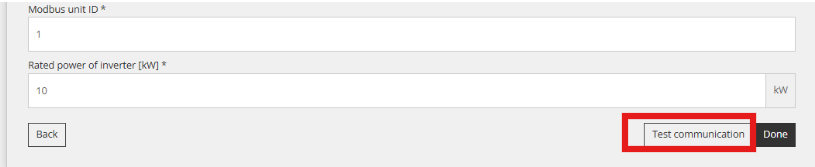

Klikněte pod komunikačními parametry na Test communication. Zkontroluje, zda připojení Modbus funguje. Zařízení jednou přečte a nic neuloží. Pokud test uspěje, klikněte na Done: zařízení vytvoří až Done.
Textový popis tohoto obrázku
Snímek obrazovky spodní části formuláře zařízení v Reduxi Configurator. Pole: Modbus unit ID *: 1; Rated power of inverter (kW) *: 10 (jednotka kW zobrazena vpravo). Tlačítka: Back (vlevo dole), Test communication a Done (vpravo dole). Červený rámeček zvýrazňuje tlačítko Test communication.
Test vrátí jeden ze dvou výsledků:
Textový popis tohoto obrázku

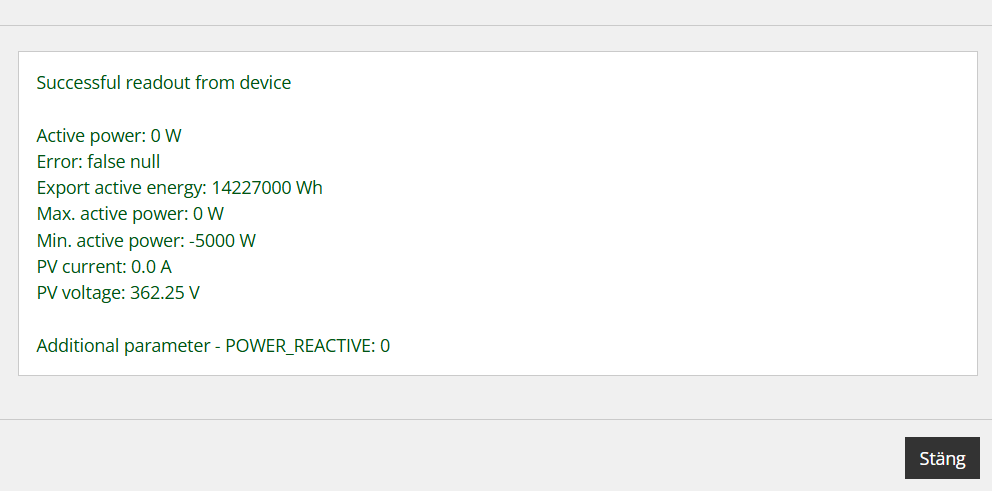

Snímek obrazovky dialogu s výsledkem se zeleným textem: Successful readout from device. Řádky: Active power: 0 W; Error: false null; Export active energy: 14227000 Wh; Max. active power: 0 W; Min. active power: -5000 W; PV current: 0.0 A; PV voltage: 362.25 V; Additional parameter - POWER_REACTIVE: 0. Tlačítko vpravo dole: Stäng [švédsky, Zavřít].
Textový popis tohoto obrázku
Snímek obrazovky dialogu s názvem Test communication se zavíracím křížkem vpravo nahoře. Zpráva červeným textem: Unable to communicate with device. Tmavé tlačítko vpravo dole: Close.
7 Kontrola naměřených hodnot
7.1 Last measurements

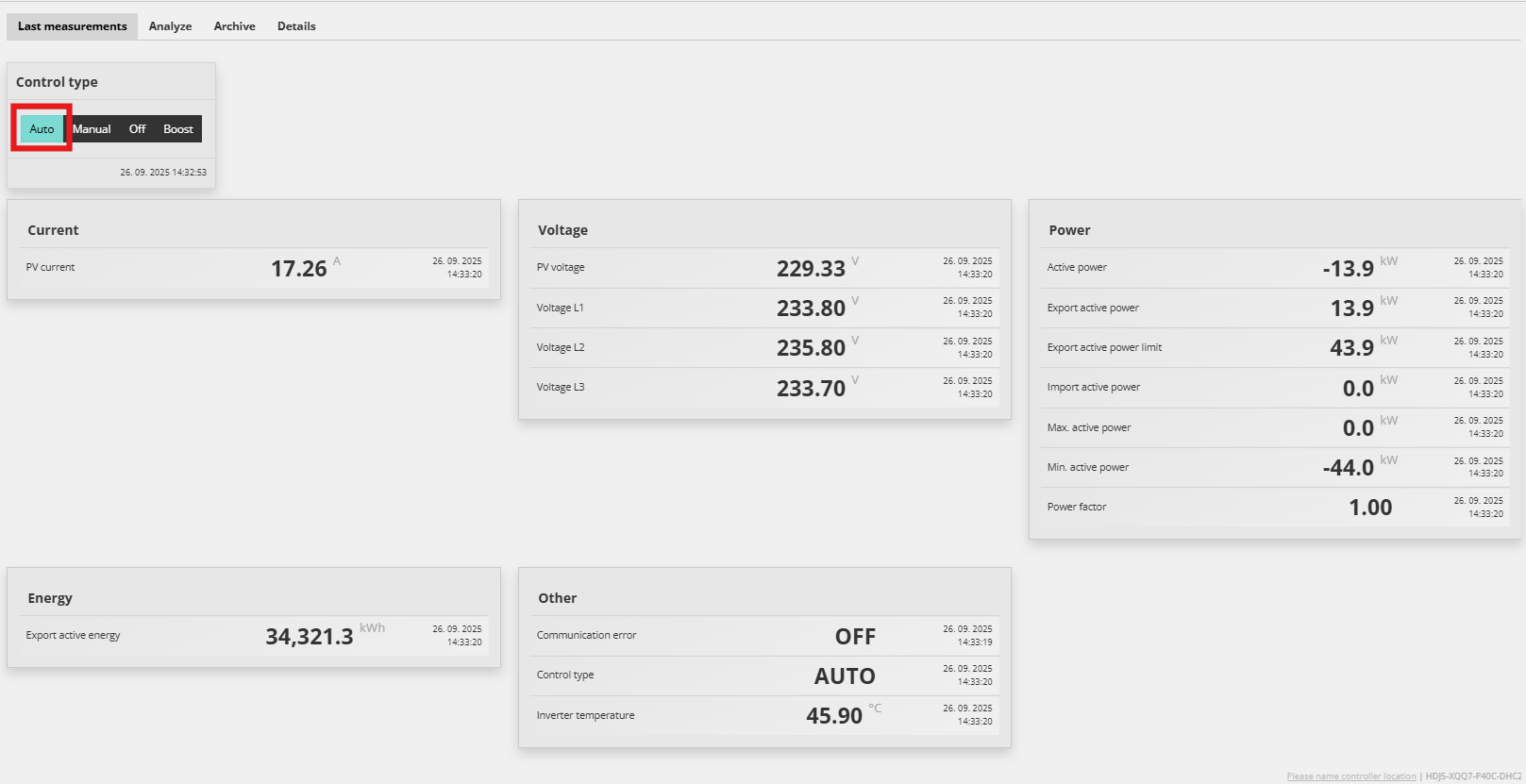

Po navázání komunikace zkontrolujte jako další test hodnoty v části Devices – Sungrow – Last Measurements v Reduxi Configurator.
Textový popis tohoto obrázku
Snímek obrazovky stránky zařízení Reduxi Configurator, karta Last measurements (další karty: Analysis, Archive, Details). Pole Control type se čtyřmi tlačítky: Auto (vybráno, světle modré, v červeném rámečku), Manual, Off, Boost. Karty s řádky hodnot; popisky řádků jsou velmi malé. Karta Current: jedna hodnota 17.26. Karta Voltage: 229.33; 233.80; 235.80; 233.70. Karta Power: -13.9; 13.9; 43.9; 0.0; 0.0; -44.0; 1.00. Karta Energy: 34,321.3. Karta Other: OFF; AUTO; 45.90. Každá hodnota má vpravo malé časové razítko s datem a časem.
7.2 Povolení řízení pomocí Reduxi
Pro pokročilé řízení baterie a střídače začleňte zařízení do strategie Reduxi. V Reduxi Configurator v části Devices – Sungrow nastavte control type na AUTO. Teprve pak mají příkazy strategie vliv na střídač.
Chcete-li dosáhnout maximální flexibility a snížit náklady na energii díky dynamickým cenám a dynamickým tarifům, nastavte strategii podle popisu v článku Strategie pro řídicí jednotku Reduxi.
Po přidání zařízení jej můžete také sledovat a ovládat v aplikaci Reduxi.
✓ Shrnutí
Příprava (body 1–2): Prostudujte příručky výrobce. Zvolte způsob připojení: WiNet-S/S2 nebo Data Logger pro stringové a hybridní střídače, LC300 pro baterie ST.
Sungrow (body 3–4): Otevřete Modbus TCP na portu 502 a poznamenejte si Modbus ID zařízení. U baterie ST nastavte na LC300 IP adresu, masku podsítě a bránu.
Přidání do Reduxi (body 5–6): Přihlaste se do Configurator, přidejte zařízení, zadejte IP a Modbus ID, spusťte Test communication a klikněte na Done.
Spuštění provozu (bod 7): Zkontrolujte poslední měření a nastavte control type na AUTO.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Test communication selže při připojení přes WiNet-S/S2 nebo iSolarCloud | Modbus TCP není otevřený. Povolte port 502 ve webovém rozhraní WiNet v části System – Forwarding Configuration, nebo v iSolarCloud nastavte Modbus TCP 502 Port on/off na open (viz bod 3). |
| Test communication selže, i když je port 502 otevřený | Zkontrolujte Modbus ID. Zjistěte Forwarding Modbus ID v části Device – Device List a stejnou hodnotu zadejte v Reduxi Configurator. |
| LC300 není dosažitelný | Zkontrolujte IP address, Subnet mask a Gateway v části Parameter Settings – Comm Parameters (viz bod 4). V Configurator klikněte na Scan for IP a LC300 vyhledejte. |
| Příkazy strategie nemají žádný účinek | Nastavte control type zařízení na AUTO (viz bod 7). U baterie ST ověřte, že local/remote na LC300 je nastaveno na Local/Remote (viz bod 4). |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
reduxi.local se nenačte |
Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dostupnost, IP adresu / port / unit ID a zda je na zařízení povolen protokol. |
