Nastavení Reduxi P1 WiFi / Ultra pomocí aplikace Reduxi
Nastavte Reduxi P1 Ultra Plus / Pro pomocí aplikace Reduxi: vytvořte účet a lokalitu, připojte zařízení k síti a nastavte energoměr.
1 Instalace aplikace Reduxi
Nainstalujte si aplikaci Reduxi do mobilního telefonu. Video vám poskytne přehled celého nastavení.
2 Registrace účtu v aplikaci Reduxi
Zaregistrujte si v aplikaci Reduxi nový účet.

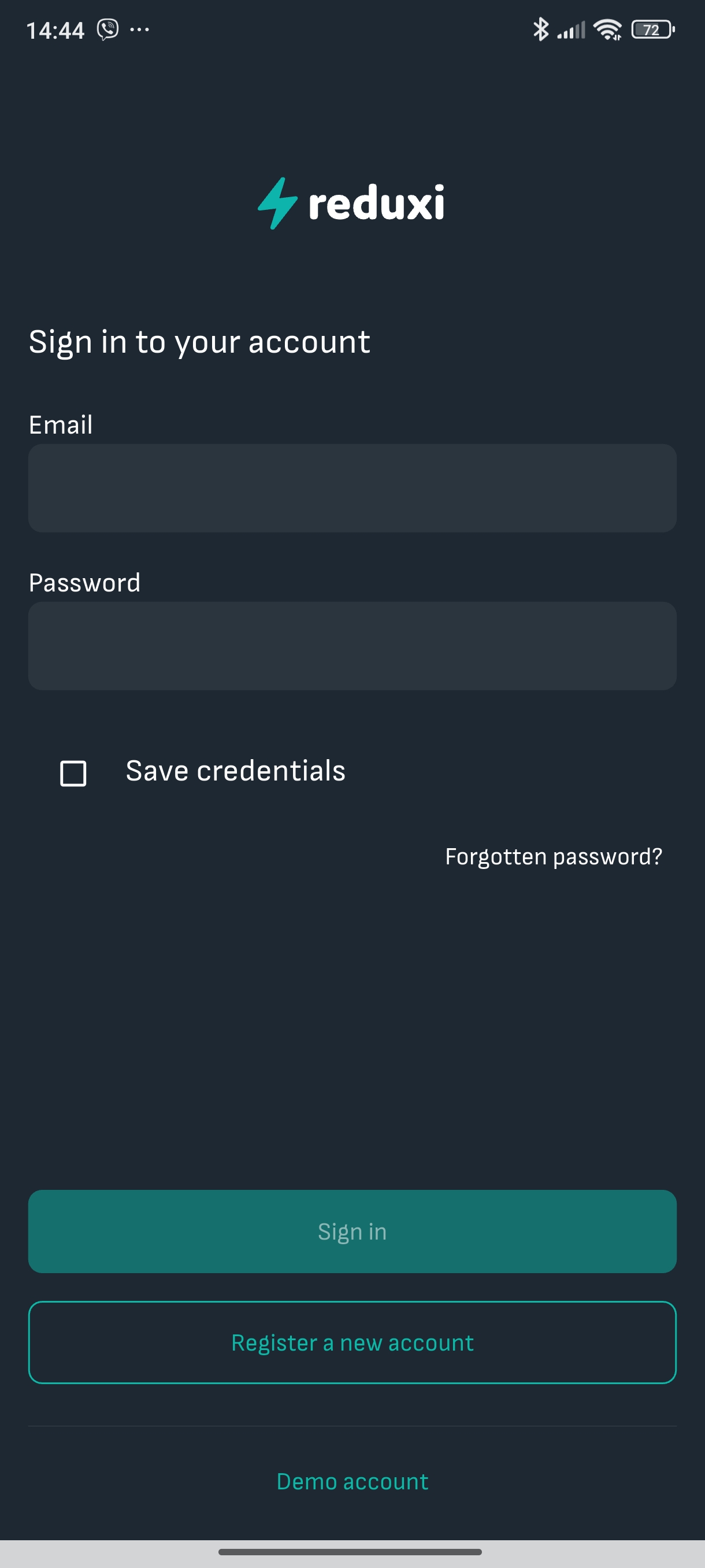

Textový popis tohoto obrázku
Snímek obrazovky přihlášení mobilní aplikace, tmavě modré pozadí. Stavový řádek: čas 14:44, ikona Viber, Bluetooth, ukazatel signálu, Wi-Fi, baterie 72. Nahoře je logo reduxi. Nadpis: Sign in to your account. Pole: Email (prázdné); Password (prázdné). Zaškrtávací pole: Save credentials (nezaškrtnuto). Odkaz: Forgotten password?. Tlačítka: Sign in (ztlumená zelená, neaktivní); Register a new account (zelený obrys). Pod dělicí čarou: text odkazu Demo account. Dole je šedý pruh gest.

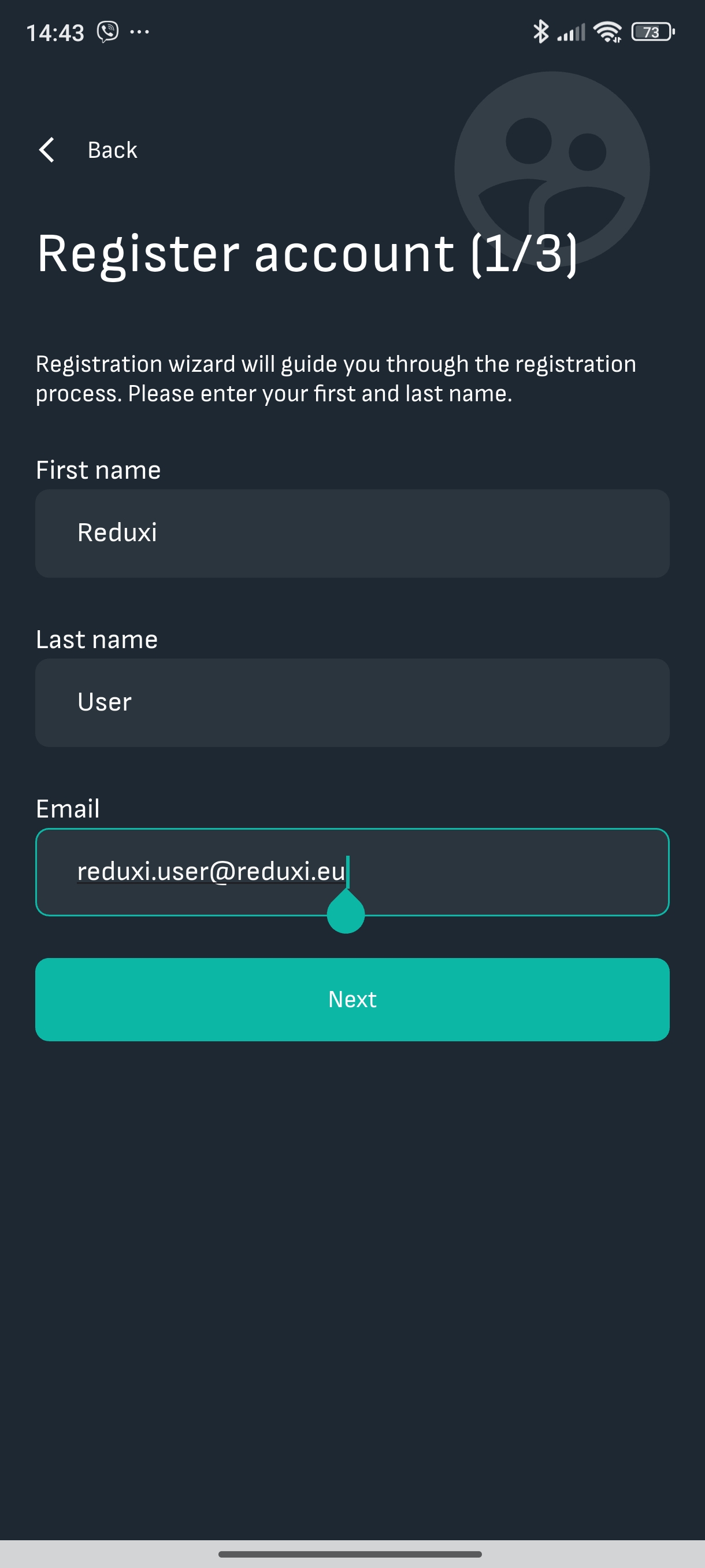

Textový popis tohoto obrázku
Snímek obrazovky Register account (1/3) mobilní aplikace, tmavě modré pozadí. Stavový řádek: čas 14:43, ikona Viber, Bluetooth, ukazatel signálu, Wi-Fi, baterie 73. Nahoře: Back se šipkou doleva; nadpis Register account (1/3); na pozadí slabá kulatá ikona se dvěma tečkami. Text: Registration wizard will guide you through the registration process. Please enter your first and last name. Pole: First name: Reduxi; Last name: User; Email: reduxi.user@reduxi.eu (pole je aktivní se zeleným obrysem, je vidět textový kurzor a jeho úchyt). Pod tím: plné zelené tlačítko Next. Dole je šedý pruh gest.
Textový popis tohoto obrázku

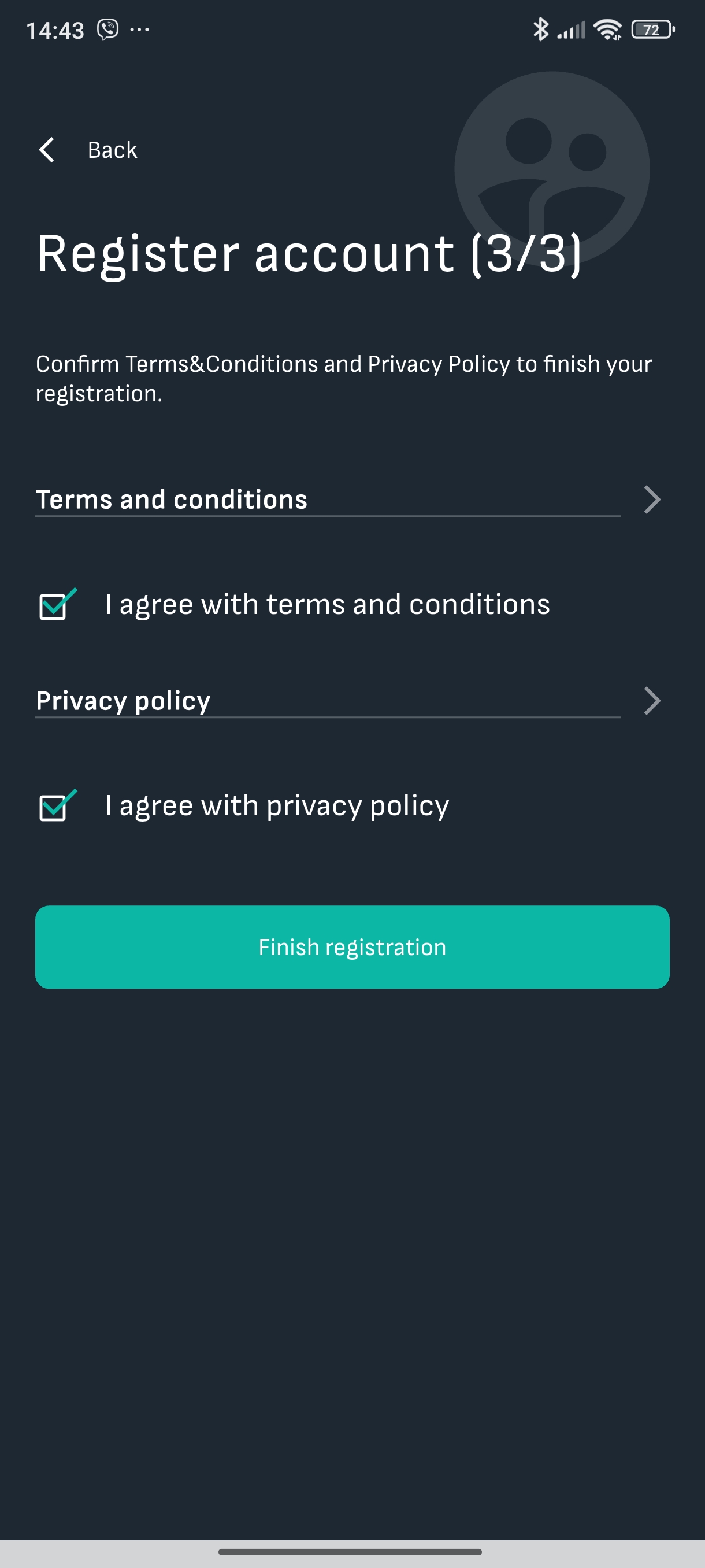

Snímek obrazovky Register account (3/3) mobilní aplikace, tmavě modré pozadí. Stavový řádek: čas 14:43, ikona Viber, Bluetooth, ukazatel signálu, Wi-Fi, baterie 72. Nahoře: Back se šipkou doleva; nadpis Register account (3/3); na pozadí slabá kulatá ikona obličeje. Text: Confirm Terms&Conditions and Privacy Policy to finish your registration. Položky se šipkami vpravo: Terms and conditions; Privacy policy. Zaškrtávací pole, obě zaškrtnutá: I agree with terms and conditions; I agree with privacy policy. Pod tím: plné zelené tlačítko Finish registration. Dole je šedý pruh gest.
Textový popis tohoto obrázku

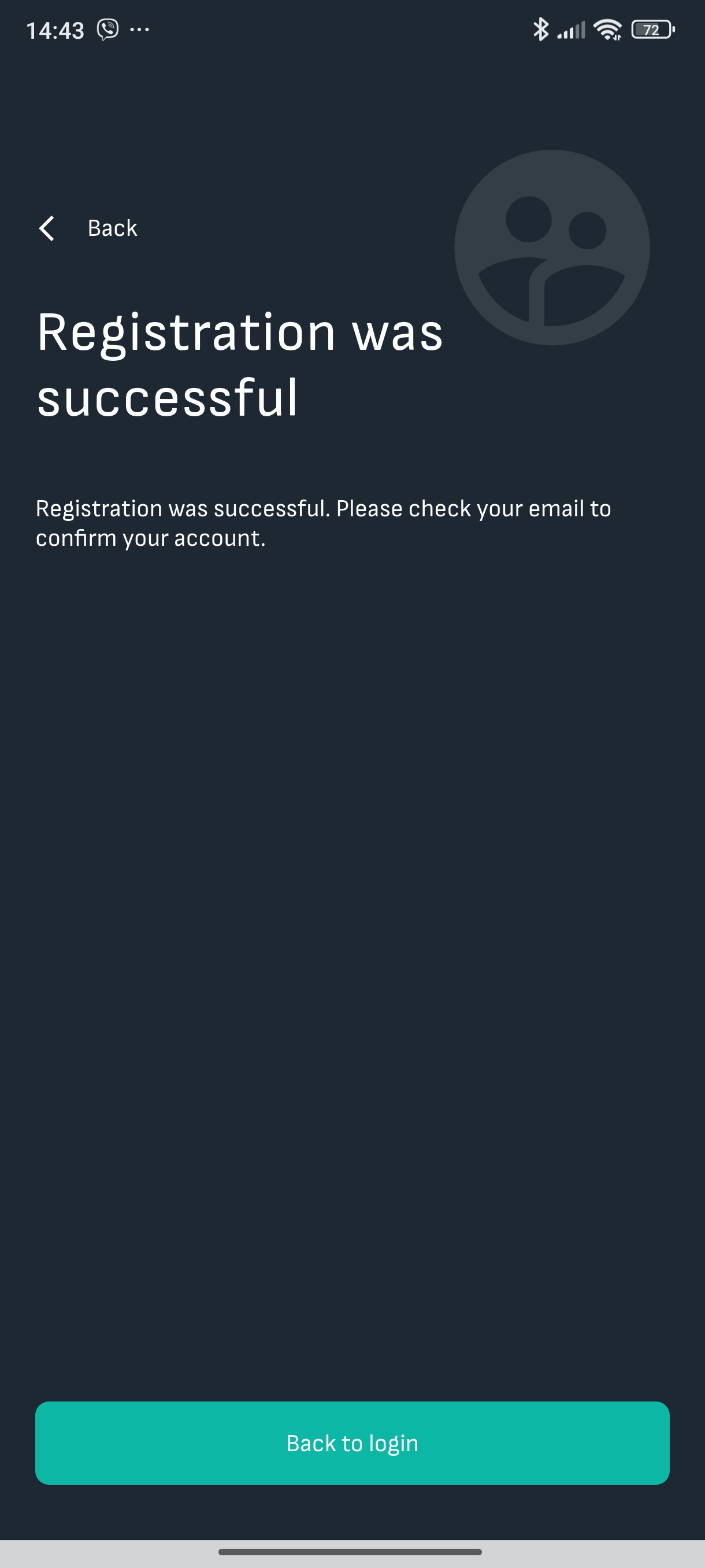

Snímek obrazovky s výsledkem registrace v mobilní aplikaci, tmavě modré pozadí. Stavový řádek: čas 14:43, ikona Viber, Bluetooth, ukazatel signálu, Wi-Fi, baterie 72. Nahoře: Back se šipkou doleva; nadpis Registration was successful; na pozadí slabá kulatá ikona se dvěma siluetami osob. Text: Registration was successful. Please check your email to confirm your account. Dole: plné zelené tlačítko Back to login. Úplně dole je šedý pruh gest.
Po potvrzení e-mailu se přihlaste do aplikace.
3 Vytvoření lokality a přidání zařízení
3.1 Vytvoření lokality

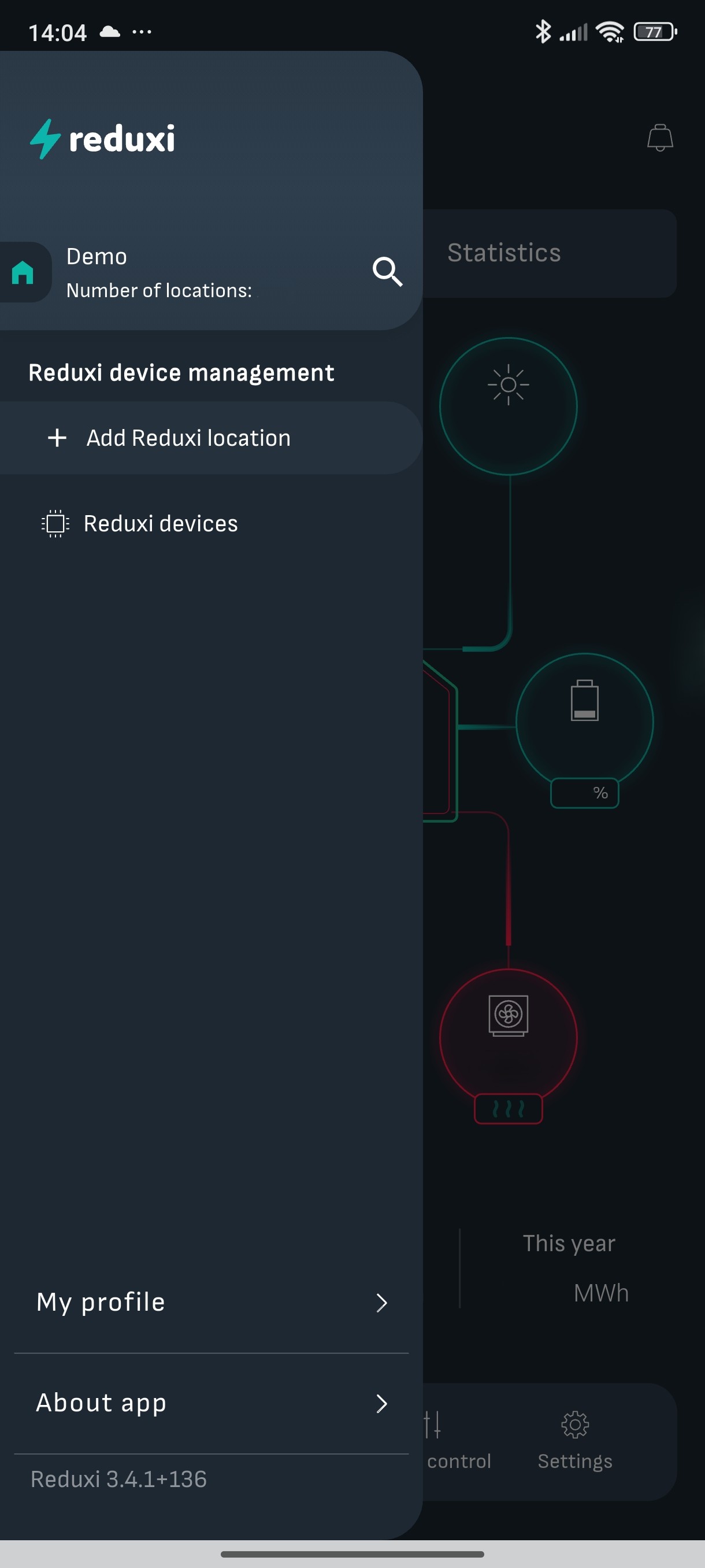

Klepněte na ikonu Menu (vlevo nahoře) a zvolte Add location.
Textový popis tohoto obrázku
Snímek obrazovky boční nabídky mobilní aplikace, tmavé téma, otevřené nad ztlumeným dashboardem. Stavový řádek: čas 14:04, ikona cloudu, Bluetooth, ukazatel signálu, Wi-Fi, baterie 77. Záhlaví nabídky: logo reduxi; karta lokality se zelenou ikonou domu, názvem Demo, textem Number of locations: (hodnota není vidět) a ikonou lupy. Sekce Reduxi device management: + Add Reduxi location (zvýrazněno světlejším zaobleným pozadím); Reduxi devices (ikona čipu). Další položky se šipkami vpravo: My profile; About app. Text verze: Reduxi 3.4.1+136. Ztlumený dashboard vpravo: ikona zvonku, karta Statistics, uzly toku energie se sluncem, baterií, jednotkou ventilátoru s popiskem tepla a procent, hodnota This year v MWh a položky dolní navigace končící položkami control a Settings. Dole je šedý pruh gest.

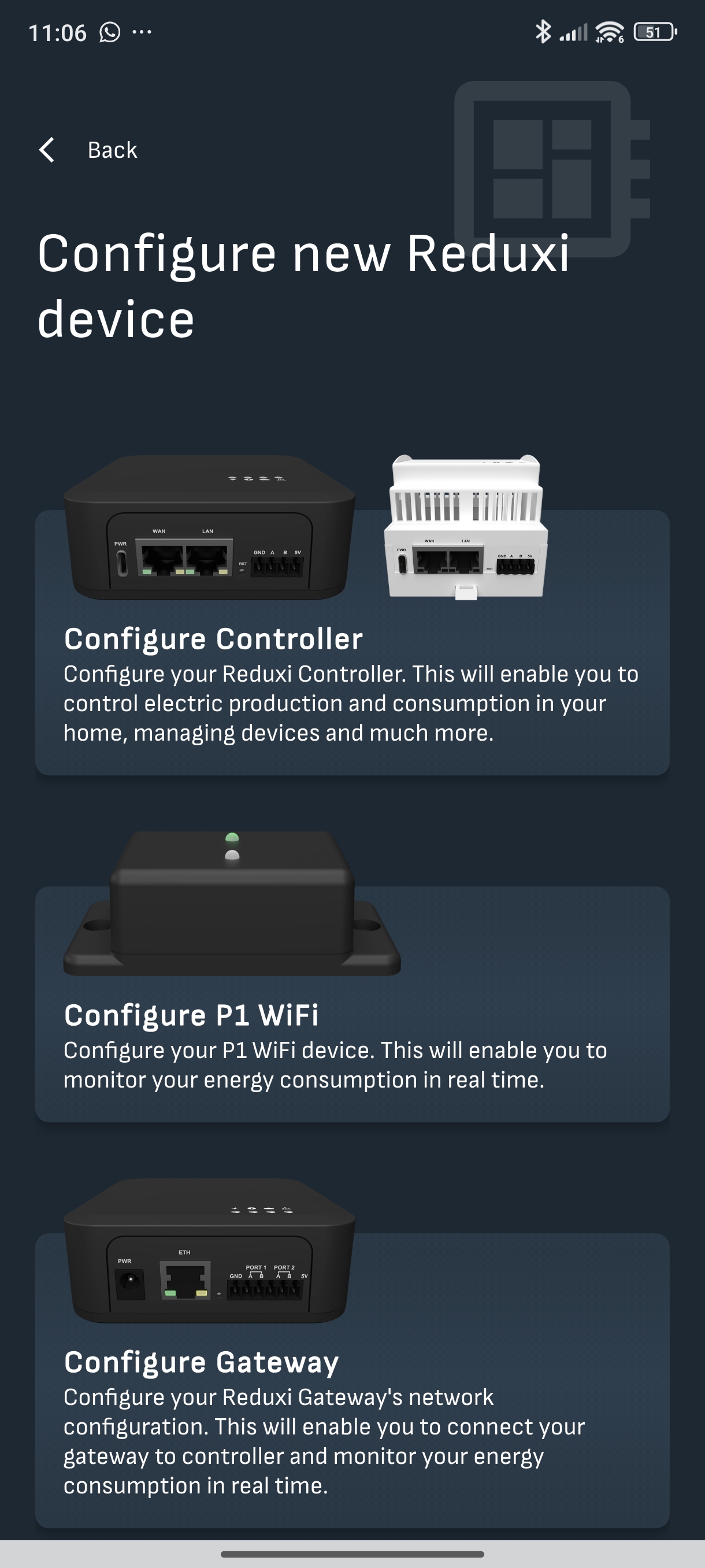

Zvolte Configure P1 Wifi.
Textový popis tohoto obrázku
Snímek obrazovky Configure new Reduxi device mobilní aplikace, tmavě modré pozadí. Stavový řádek: čas 11:06, ikona WhatsApp, Bluetooth, ukazatel signálu, Wi-Fi 6, baterie 51. Nahoře: Back se šipkou doleva; nadpis Configure new Reduxi device; na pozadí slabá ikona čipu. Tři karty, každá s obrázkem zařízení a textem. Karta 1: rendery černého regulátoru (porty s popisky PWR, WAN, LAN, RST, GND, A, B, 5V) a bílého regulátoru na lištu DIN (PWR, WAN, LAN, GND, A, B, 5V); nadpis Configure Controller; text: Configure your Reduxi Controller. This will enable you to control electric production and consumption in your home, managing devices and much more. Karta 2: render malé černé krabičky se dvěma LED (jedna zelená, jedna bílá) a montážními křidélky; nadpis Configure P1 WiFi; text: Configure your P1 WiFi device. This will enable you to monitor your energy consumption in real time. Karta 3: render černé krabičky s porty s popisky PWR, ETH, PORT 1 (GND, A, B), PORT 2 (A, B), 5V; nadpis Configure Gateway; text: Configure your Reduxi Gateway's network configuration. This will enable you to connect your gateway to controller and monitor your energy consumption in real time. Dole je šedý pruh gest.

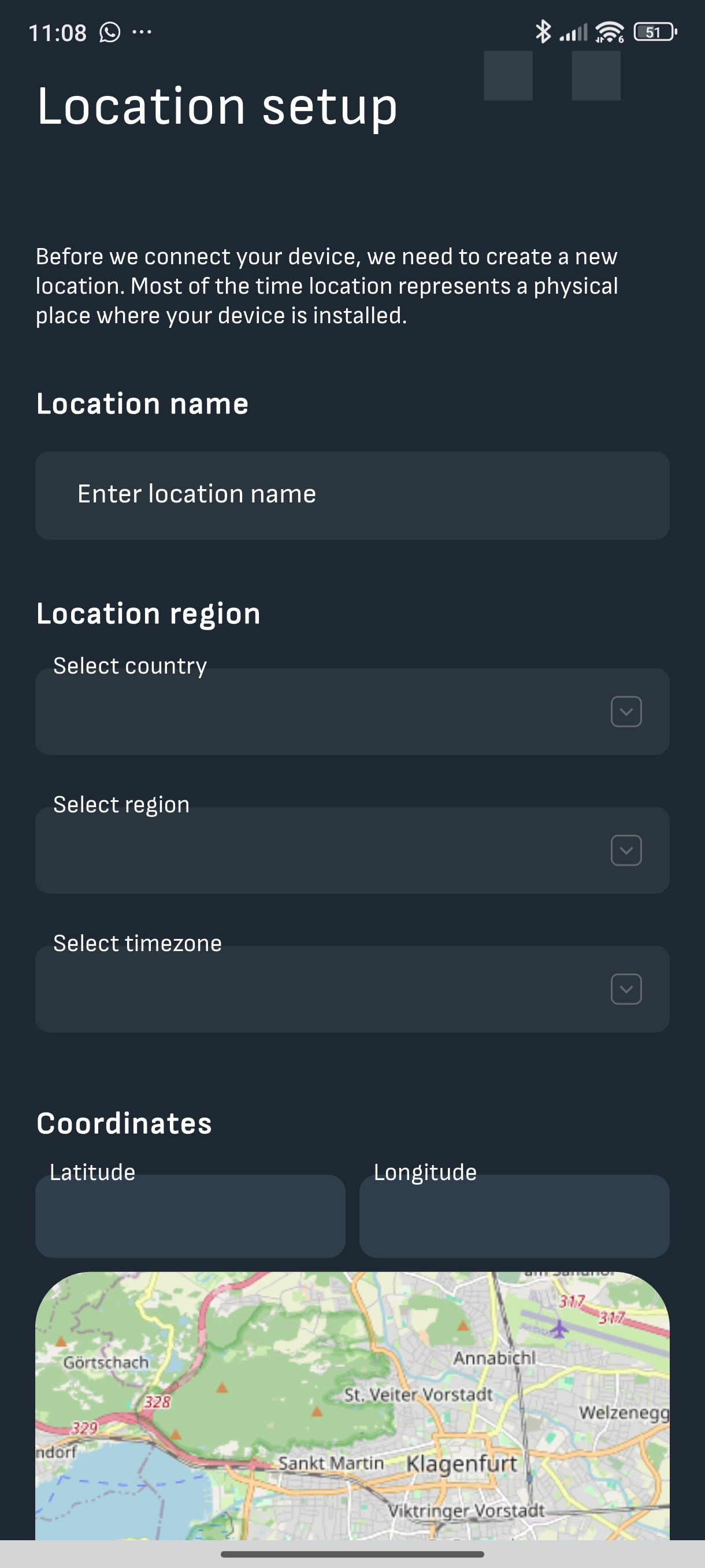

Zadejte údaje o lokalitě:
- Název lokality. Použijte srozumitelný název, například Demo User home.
- Země. Region a časové pásmo se vyberou automaticky. Můžete je zvolit i sami.
- Geolokace
Textový popis tohoto obrázku
Snímek obrazovky Location setup mobilní aplikace, tmavě modré pozadí. Stavový řádek: čas 11:08, ikona WhatsApp, Bluetooth, ukazatel signálu, Wi-Fi 6, baterie 51. Vpravo nahoře dva šedé čtverce (bez obsahu). Nadpis: Location setup. Text: Before we connect your device, we need to create a new location. Most of the time location represents a physical place where your device is installed. Sekce Location name: textové pole s textem zástupce Enter location name. Sekce Location region: rozbalovací seznam Select country (prázdný); rozbalovací seznam Select region (prázdný); rozbalovací seznam Select timezone (prázdný); každý s ikonou šipky dolů. Sekce Coordinates: pole Latitude (prázdné) a Longitude (prázdné) vedle sebe. Pod nimi mapa se zaoblenými rohy zobrazující okolí Klagenfurtu (popisky mapy: Görtschach, Annabichl, St. Veiter Vorstadt, Welzenegg, Sankt Martin, Klagenfurt, Viktringer Vorstadt, čísla silnic 328, 329, 317). Dole je šedý pruh gest s tmavým úchytem.
3.2 Připojení aplikace k regulátoru

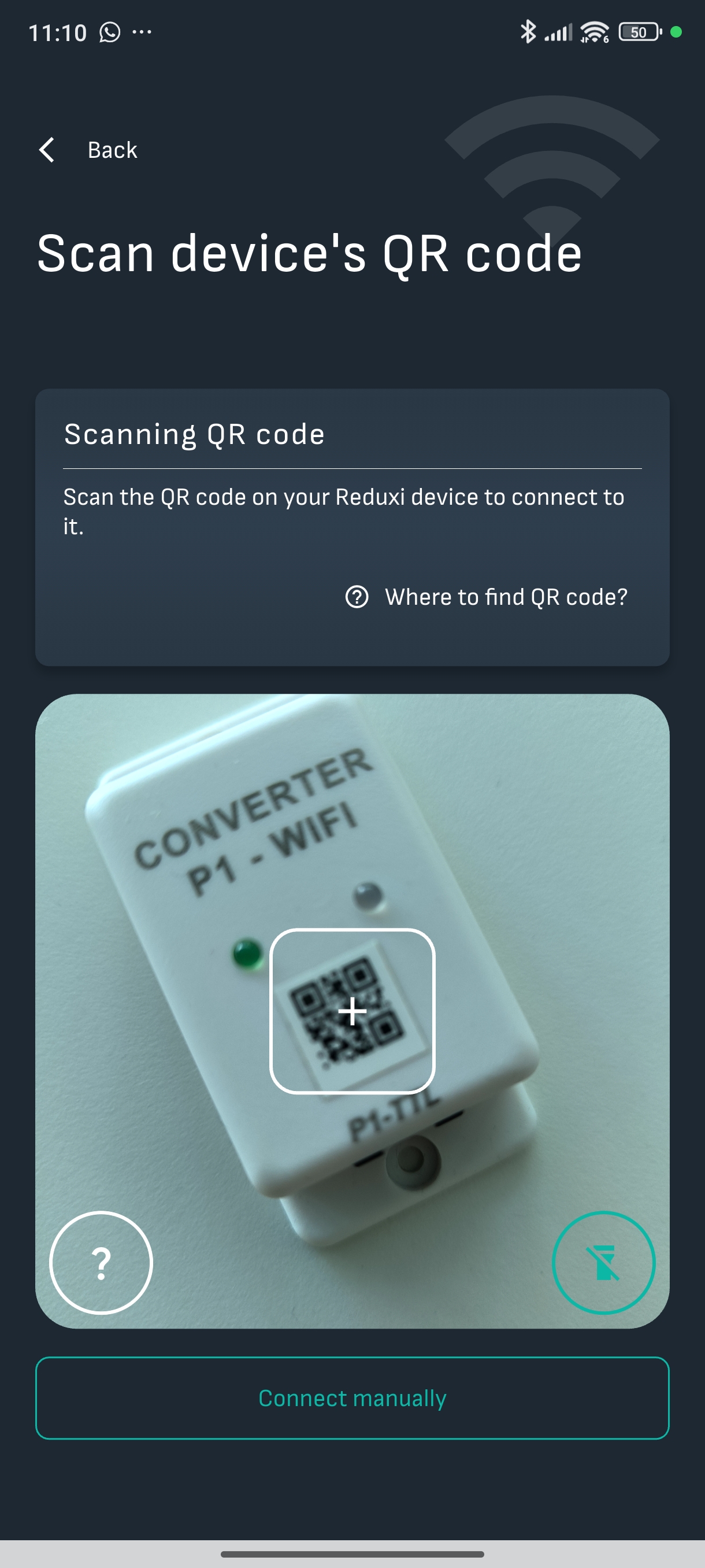

Naskenujte QR kód na převodníku P1.
Textový popis tohoto obrázku
Snímek obrazovky telefonu v aplikaci Reduxi, tmavé téma, s názvem "Scan device's QR code" (vysoký obrázek). Stavový řádek: čas 11:10, ikona WhatsApp, Bluetooth, mobilní signál, Wi-Fi 6, baterie 50, zelená tečka. Vlevo nahoře: šipka zpět s textem "Back". Vpravo nahoře na pozadí vybledlý symbol Wi-Fi. Karta s nadpisem "Scanning QR code" s textem "Scan the QR code on your Reduxi device to connect to it." a odkazem "Where to find QR code?" s ikonou otazníku. Pod ní záběr kamery (zaoblený obdélník) zobrazující bílé plastové zařízení ležící na bílém povrchu. Na zařízení je vytištěno: "CONVERTER P1 - WIFI" (text vytištěný našikmo). Na něm dvě kulaté LED, jedna zelená a jedna bílá/šedá, a malá čtvercová nálepka s QR kódem. Bílý zaoblený čtvercový rámeček s bílým znaménkem plus uprostřed označuje QR kód. Níže kulaté tlačítko na těle zařízení (šedé). Vlevo dole v záběru kamery: bílý kruh s otazníkem. Vpravo dole: tyrkysový kruh s přeškrtnutou ikonou svítilny (blesk vypnut). Pod záběrem kamery tyrkysově orámované tlačítko "Connect manually". Dole: šedá navigační lišta telefonu s tmavým pruhem domů a bílým prostorem.
Aplikace se připojí k hotspotu Wi-Fi regulátoru. Připojení potvrďte.
Textový popis tohoto obrázku

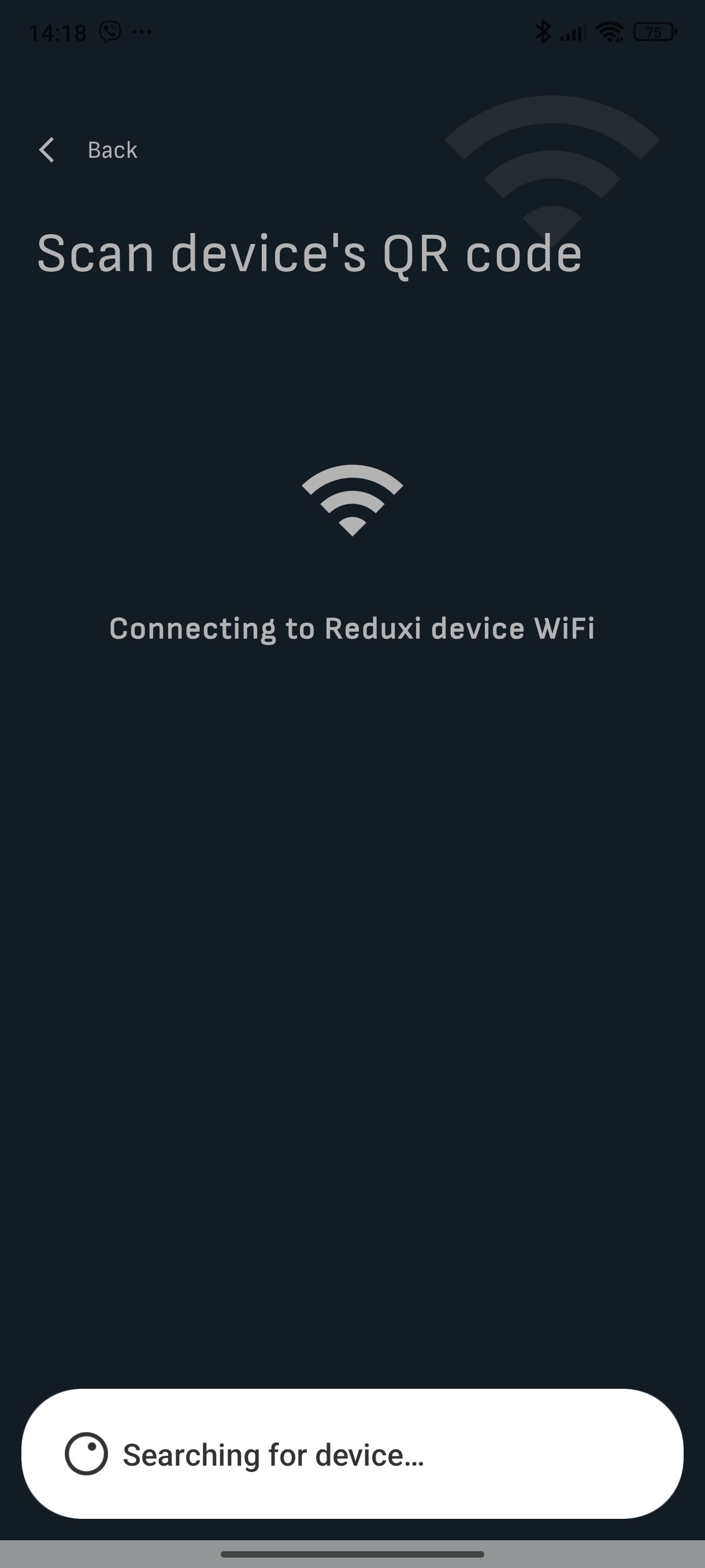

Snímek obrazovky telefonu v aplikaci Reduxi, ztlumený tmavým překrytím (vysoký obrázek). Stavový řádek: čas 14:18, ikona Viber, Bluetooth, mobilní signál, Wi-Fi, baterie 75. Vlevo nahoře: šipka zpět s textem "Back". Vpravo nahoře na pozadí velký vybledlý symbol Wi-Fi. Nadpis: "Scan device's QR code". Pod ním uprostřed obrazovky šedý symbol Wi-Fi s textem "Connecting to Reduxi device WiFi". Spodní část je převážně prázdná tmavá plocha. U spodního okraje bílé zaoblené vyskakovací okno s ikonou kruhu a textem "Searching for device...". Pod ním šedá navigační lišta telefonu s tmavým pruhem domů, poté bílý prostor.

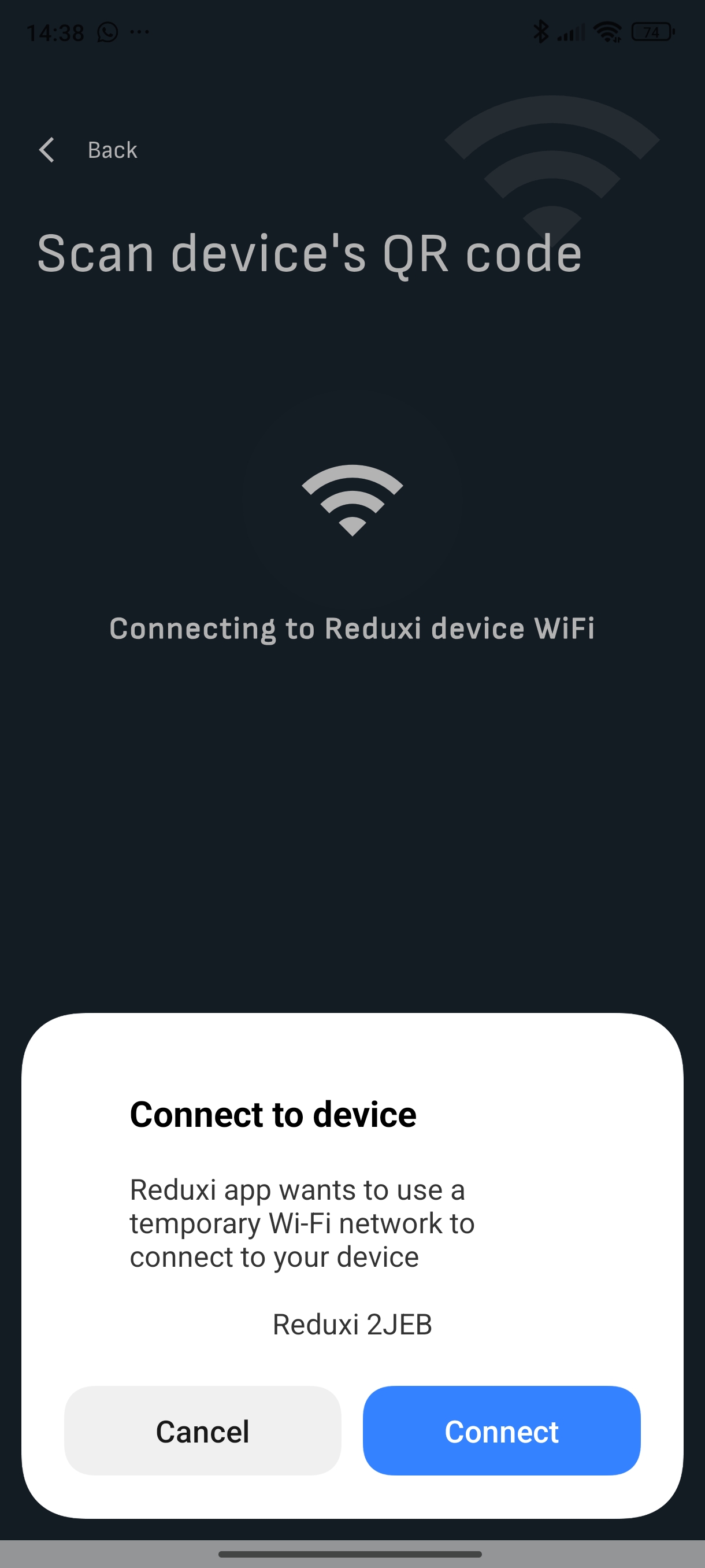

Textový popis tohoto obrázku
Snímek obrazovky mobilního telefonu s aplikací a systémovým dialogem nad ztlumenou obrazovkou. Stavový řádek (ztlumený): čas 14:38, ikona WhatsApp, Bluetooth, ukazatel signálu, Wi-Fi, baterie 74. Ztlumená obrazovka aplikace: Back se šipkou doleva; nadpis Scan device's QR code; slabý symbol Wi-Fi; velká ikona Wi-Fi s textem Connecting to Reduxi device WiFi. Bílý zaoblený dialog s názvem Connect to device a textem: Reduxi app wants to use a temporary Wi-Fi network to connect to your device. Network name: Reduxi 2JEB. Tlačítka: Cancel (světle šedé) a Connect (modré). Dole je šedý pruh gest.
Textový popis tohoto obrázku
Snímek obrazovky mobilního telefonu s aplikací a systémovým vyskakovacím oknem dole, ztlumené tmavé pozadí. Stavový řádek (ztlumený): čas 14:38, ikona WhatsApp, Bluetooth, VoLTE, signál 5G, Wi-Fi, baterie 74. Ztlumená obrazovka aplikace: Back se šipkou doleva; nadpis Scan device's QR code; slabý symbol Wi-Fi; velká ikona Wi-Fi s textem Connecting to Reduxi device WiFi. Dole: bílé zaoblené vyskakovací okno s kruhovou ikonou načítání a textem Connecting to device.... Úplně dole je šedý pruh gest.

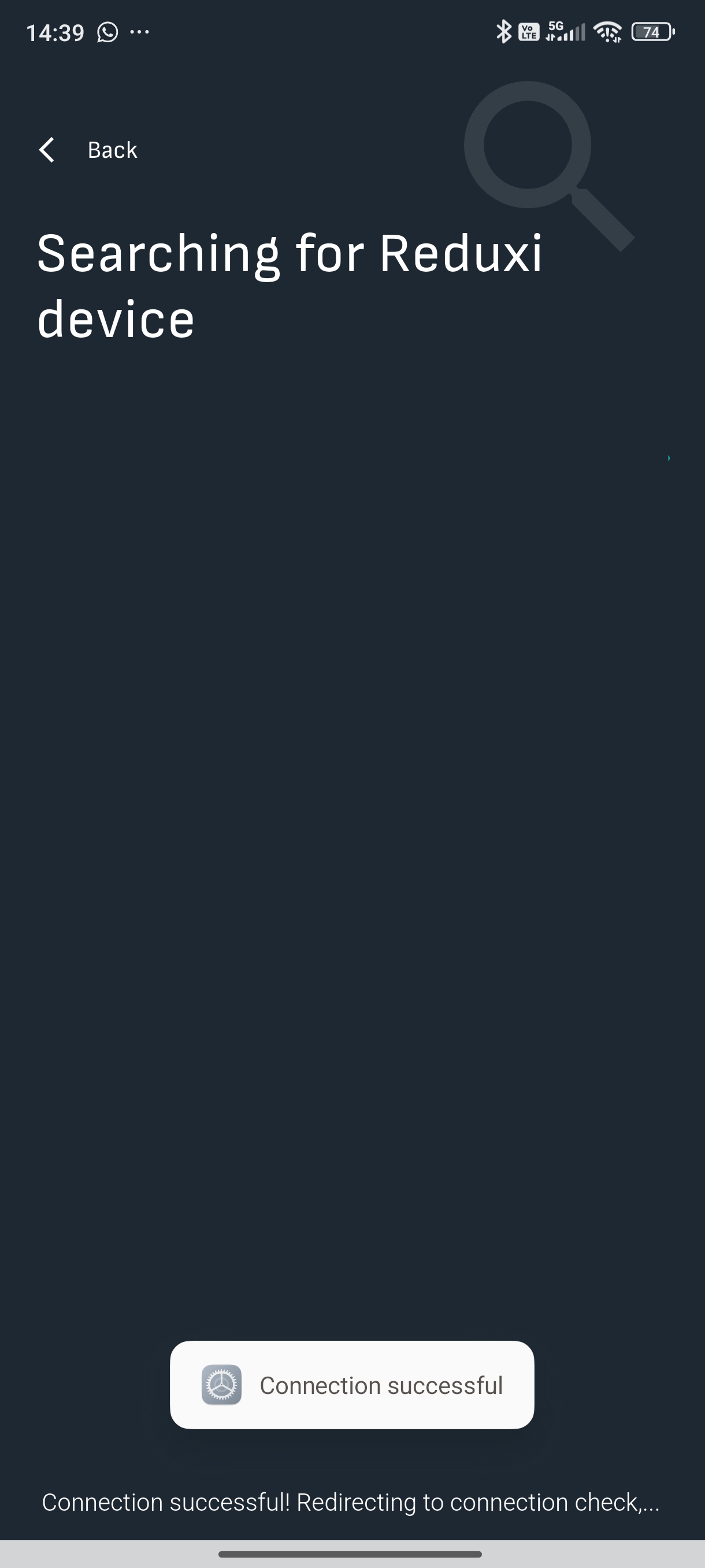

Textový popis tohoto obrázku
Snímek obrazovky Searching for Reduxi device mobilní aplikace, tmavě modré pozadí, se systémovou zprávou. Stavový řádek: čas 14:39, ikona WhatsApp, Bluetooth, VoLTE, signál 5G, Wi-Fi, baterie 74. Nahoře: Back se šipkou doleva; nadpis Searching for Reduxi device; na pozadí slabá ikona lupy. Střed obrazovky je prázdný. Ve spodní části: bílé zaoblené vyskakovací okno se šedou ikonou ozubeného kola nastavení a textem Connection successful. Pod ním na tmavém pozadí systémová zpráva: Connection successful! Redirecting to connection check,... Dole je šedý pruh gest.

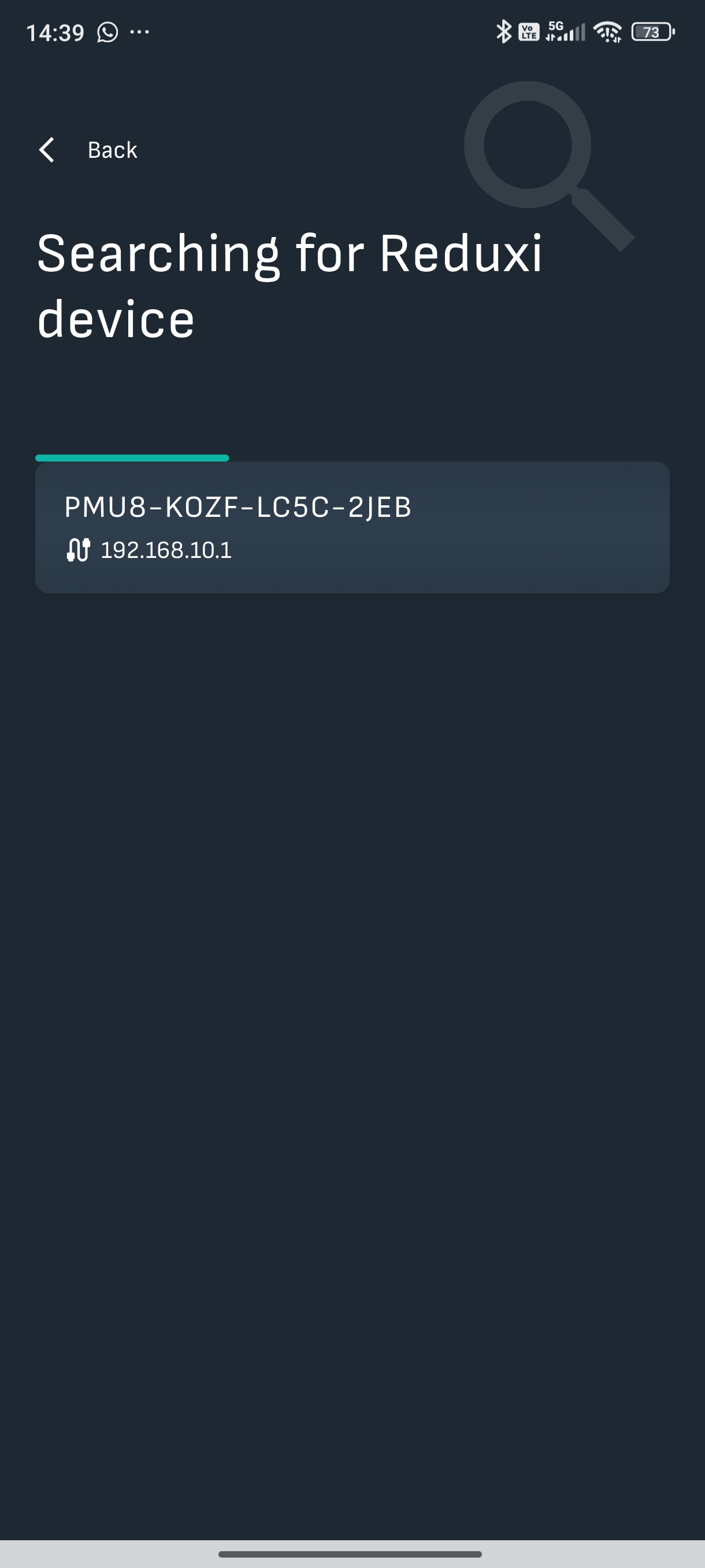

Vyberte své zařízení Reduxi. Pokud aplikace nabízí více zařízení, zkontrolujte S/N na štítku zařízení.
Textový popis tohoto obrázku
Snímek obrazovky Searching for Reduxi device mobilní aplikace, tmavě modré pozadí. Stavový řádek: čas 14:39, ikona WhatsApp, Bluetooth, VoLTE, signál 5G, Wi-Fi, baterie 73. Nahoře: Back se šipkou doleva; nadpis Searching for Reduxi device; na pozadí slabá ikona lupy. Pod ním: jedna karta s krátkým zeleným ukazatelem průběhu na horním okraji, identifikátorem zařízení PMU8-KOZF-LC5C-2JEB a s ikonou kabelu adresou 192.168.10.1. Zbytek obrazovky je prázdný. Dole je šedý pruh gest.
3.3 Výběr síťového připojení
Vyberte typ síťového připojení.

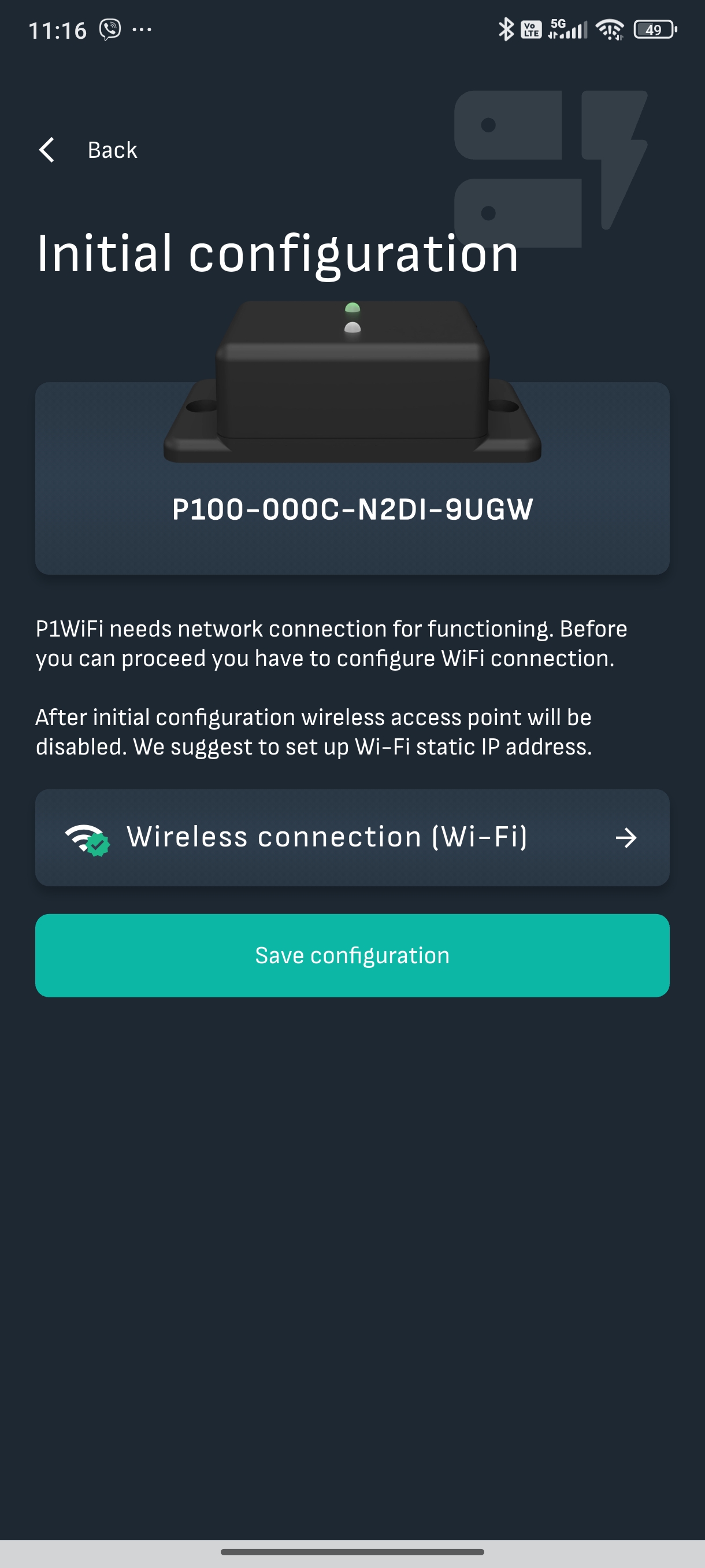

Textový popis tohoto obrázku

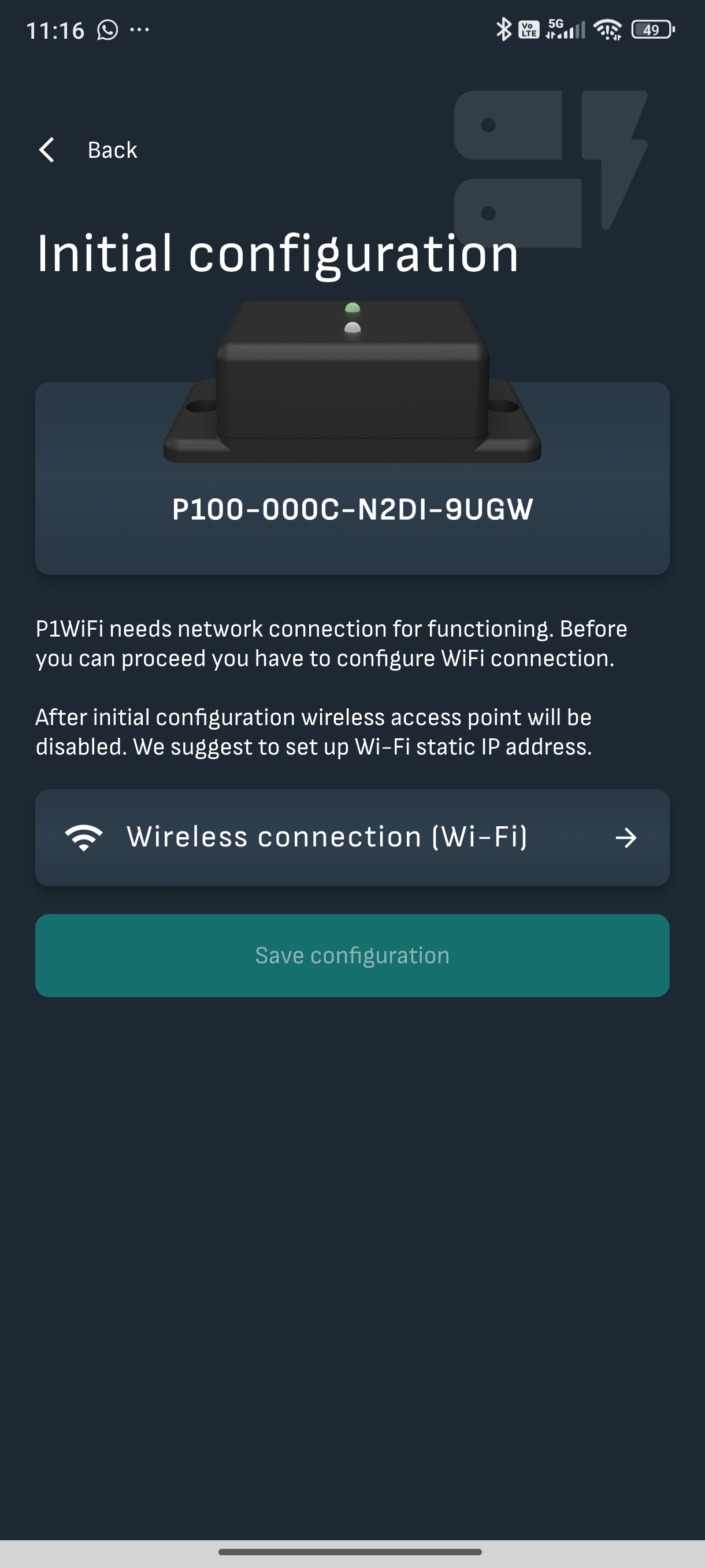

Snímek obrazovky telefonu v aplikaci Reduxi, tmavé téma, s názvem "Initial configuration" (vysoký obrázek). Stavový řádek: čas 11:16, ikona WhatsApp, Bluetooth, VoLTE, signál 5G, Wi-Fi, baterie 49. Vlevo nahoře: šipka zpět s textem "Back". Vpravo nahoře na pozadí vybledlá ikona dvou štítků s bleskem. Pod názvem je obrázek malého tmavě šedého zařízení se dvěma malými kulatými LED nahoře (jedna zelená, jedna bílá) a dvěma montážními uchy s otvory u základny; stojí na zaoblené kartě, jejíž text zní "P100-000C-N2DI-9UGW" (ID zařízení). Text pod kartou: "P1WiFi needs network connection for functioning. Before you can proceed you have to configure WiFi connection." a "After initial configuration wireless access point will be disabled. We suggest to set up Wi-Fi static IP address." Tlačítko ve tvaru karty "Wireless connection (Wi-Fi)" s obyčejnou ikonou Wi-Fi (bez odznaku zaškrtnutí) a šipkou vpravo. Pod ním tyrkysové tlačítko "Save configuration" zobrazené ztlumeně (tmavší tyrkysová, vybledlý text, vypadá neaktivně). Pak prázdný tmavý prostor, šedá navigační lišta telefonu s tmavým pruhem domů a bílý prostor.

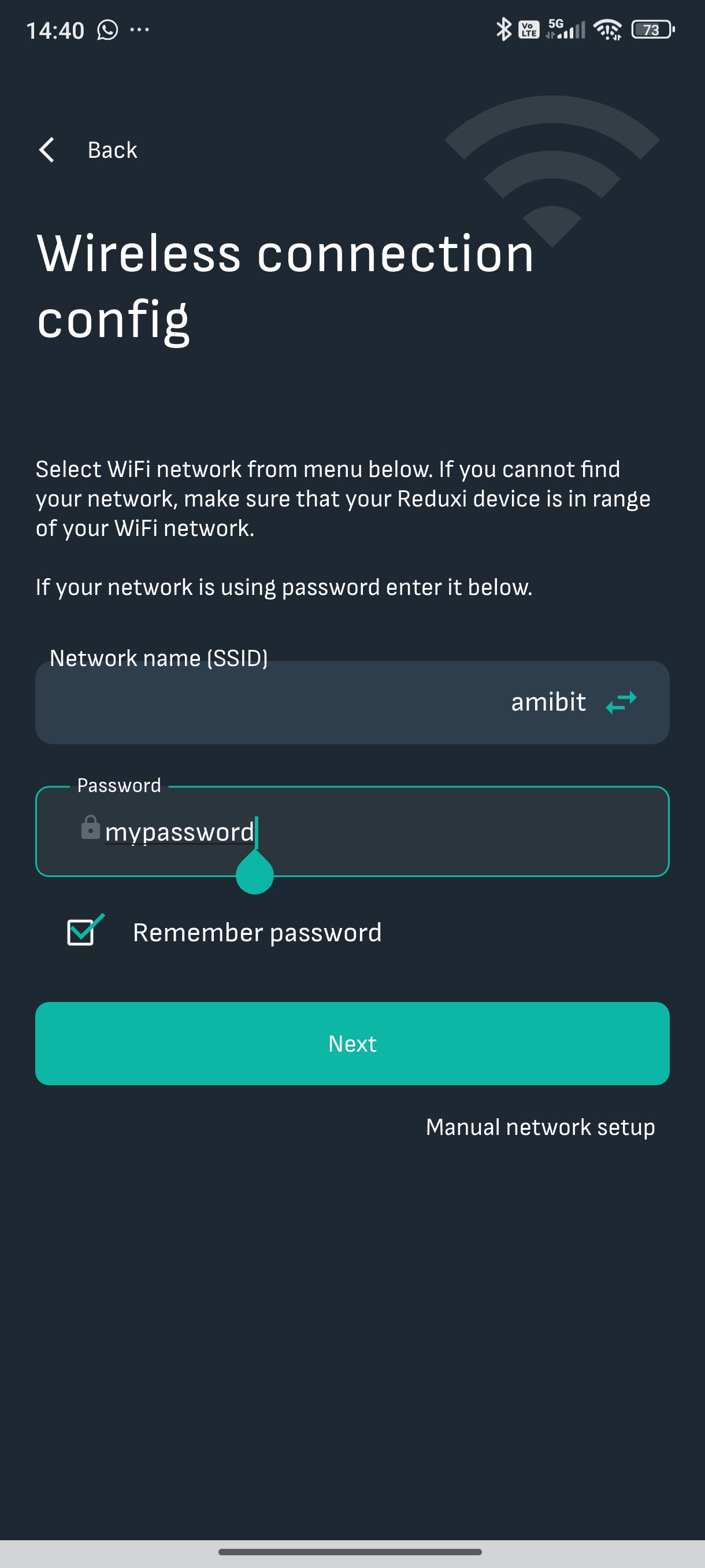

Pokud se připojujete k síti Wi-Fi, počkejte, až aplikace dokončí vyhledávání. Poté vyberte správnou síť Wi-Fi a zadejte heslo.
Textový popis tohoto obrázku

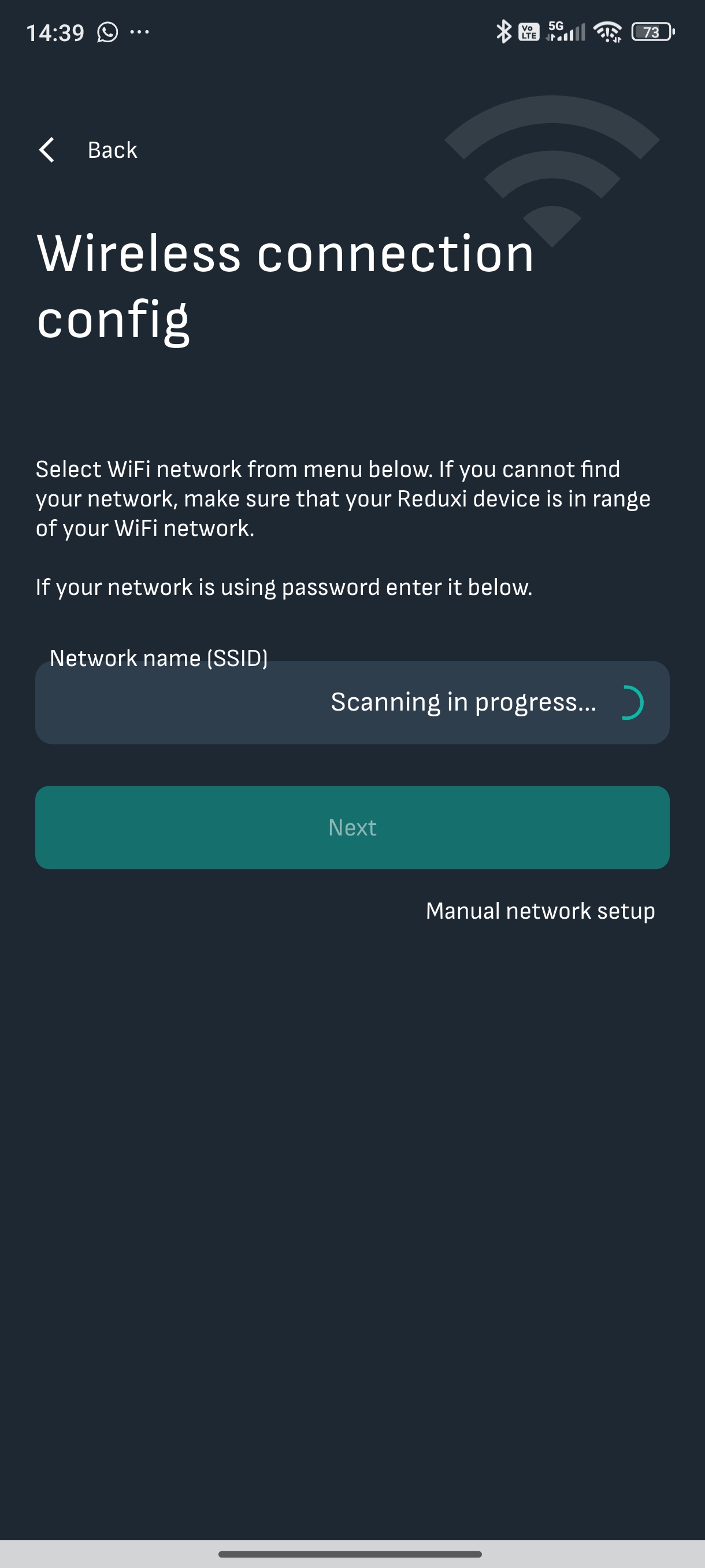

Snímek obrazovky Wireless connection config mobilní aplikace, tmavě modré pozadí. Stavový řádek: čas 14:39, ikona WhatsApp, Bluetooth, VoLTE, signál 5G, Wi-Fi, baterie 73. Nahoře: Back se šipkou doleva; nadpis Wireless connection config; na pozadí slabý symbol Wi-Fi. Text: Select WiFi network from menu below. If you cannot find your network, make sure that your Reduxi device is in range of your WiFi network. If your network is using password enter it below. Pole Network name (SSID): zobrazuje Scanning in progress... se zeleným točícím se kolečkem. Tlačítko Next (ztlumená zelená, neaktivní). Text odkazu: Manual network setup. Zbytek obrazovky je prázdný. Dole je šedý pruh gest.
Textový popis tohoto obrázku
Snímek obrazovky telefonu v aplikaci Reduxi, tmavé téma, s názvem "Wireless connection config". Stavový řádek: čas 14:40, ikona WhatsApp, Bluetooth, VoLTE, signál 5G, Wi-Fi, baterie 73. Vlevo nahoře: šipka zpět s textem "Back". Vpravo nahoře na pozadí velký vybledlý symbol Wi-Fi. Text: "Select WiFi network from menu below. If you cannot find your network, make sure that your Reduxi device is in range of your WiFi network." a "If your network is using password enter it below." Rozbalovací pole "Network name (SSID)": amibit, s tyrkysovou ikonou prohozených šipek. Pole "Password" (zvýrazněné tyrkysovým okrajem, ikona zámku): mypassword, pod ním textový kurzor a tyrkysový úchyt výběru. Zaškrtávací pole "Remember password": zaškrtnuto. Tyrkysové tlačítko: "Next". Pod ním text ve stylu odkazu "Manual network setup". Dole na obrázku je navigační lišta telefonu (šedá, s tmavým zaobleným pruhem domů) a bílý prostor.
3.4 Nastavení IP adresy

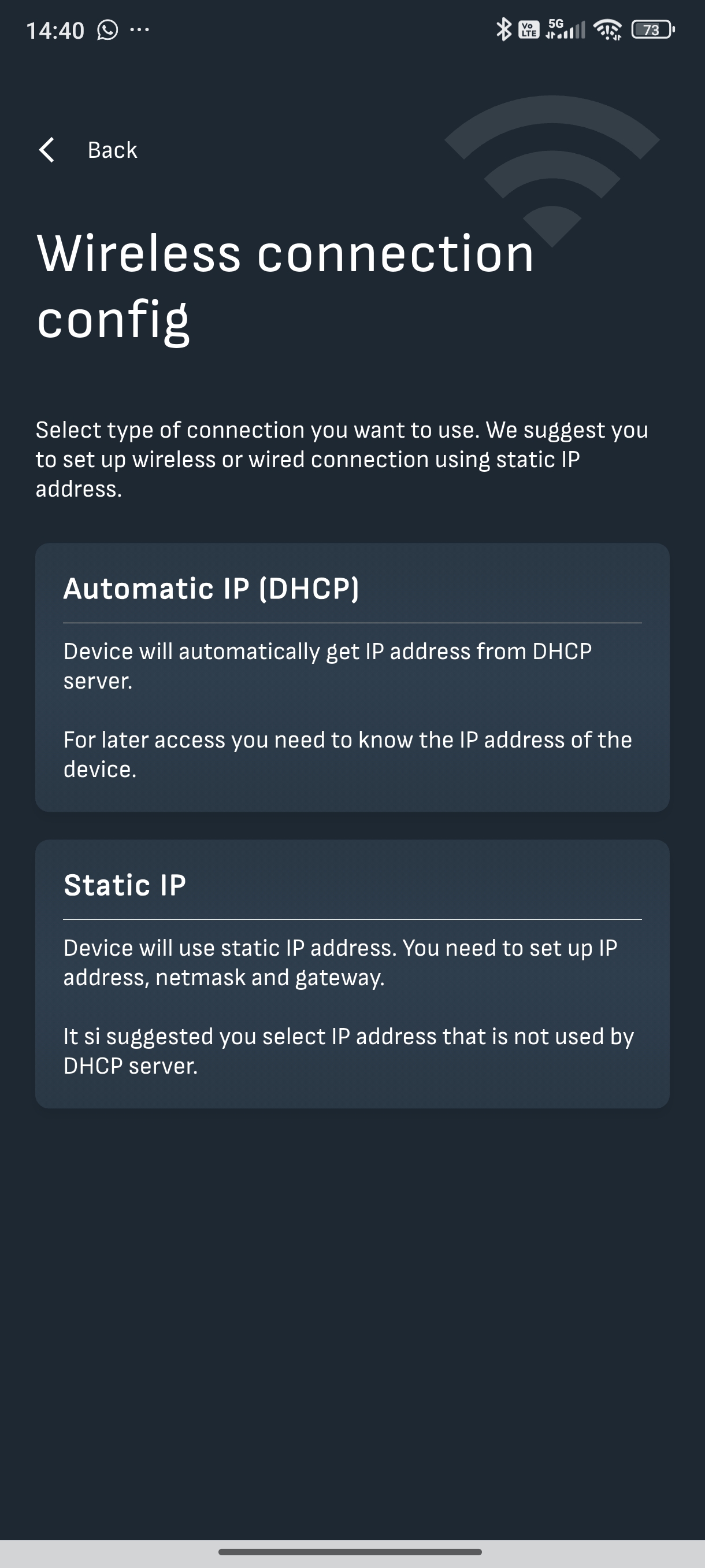

Po připojení k Wi-Fi se aplikace zeptá, zda použít adresu DHCP z routeru, nebo statickou IP adresu.
Textový popis tohoto obrázku
Snímek obrazovky Wireless connection config mobilní aplikace, tmavě modré pozadí. Stavový řádek: čas 14:40, ikona WhatsApp, Bluetooth, VoLTE, signál 5G, Wi-Fi, baterie 73. Nahoře: Back se šipkou doleva; nadpis Wireless connection config; na pozadí slabý symbol Wi-Fi. Text: Select type of connection you want to use. We suggest you to set up wireless or wired connection using static IP address. Karta 1, nadpis Automatic IP (DHCP): Device will automatically get IP address from DHCP server. For later access you need to know the IP address of the device. Karta 2, nadpis Static IP: Device will use static IP address. You need to set up IP address, netmask and gateway. It si suggested you select IP address that is not used by DHCP server. Zbytek obrazovky je prázdný. Dole je šedý pruh gest.

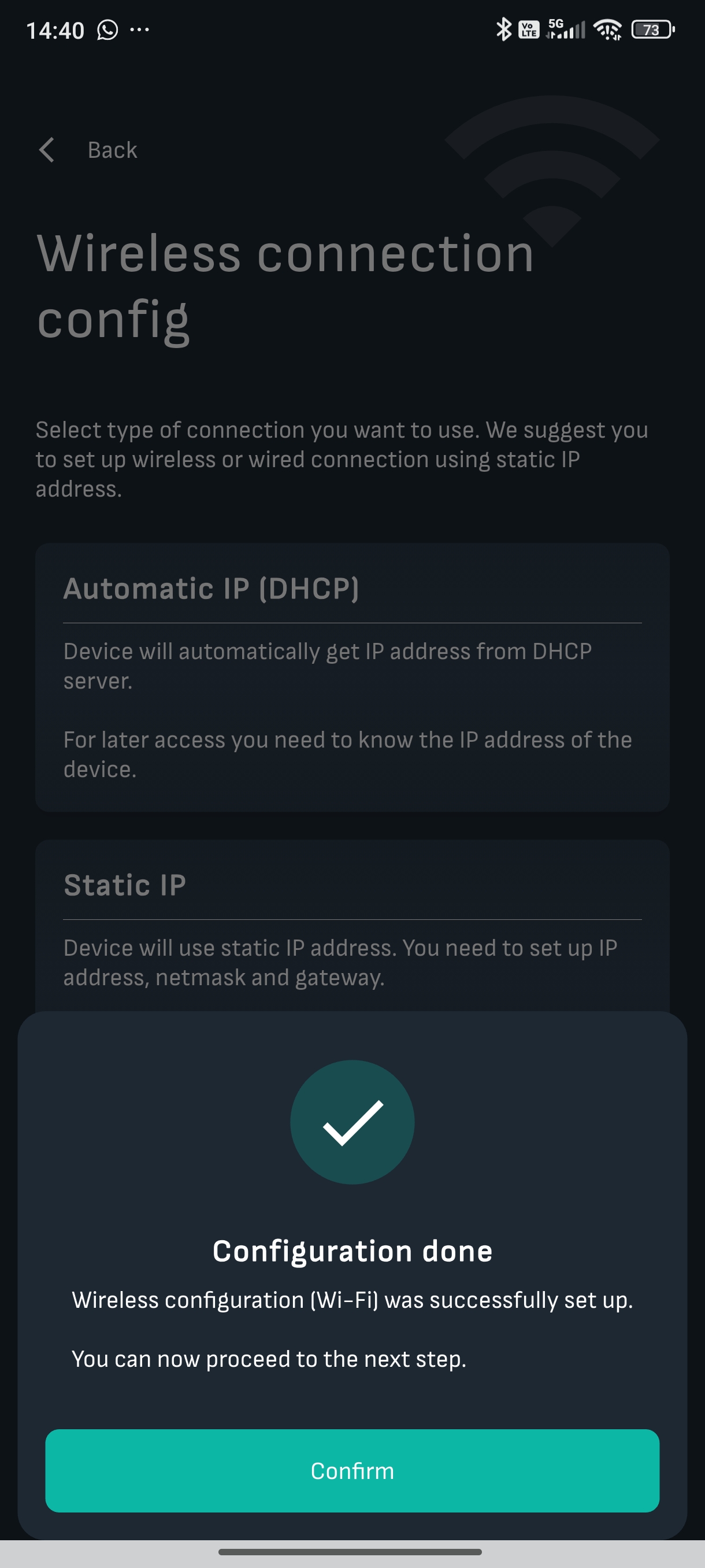

Textový popis tohoto obrázku
Snímek obrazovky Wireless connection config mobilní aplikace s dialogem nad ztlumenou obrazovkou. Stavový řádek: čas 14:40, ikona WhatsApp, Bluetooth, VoLTE, signál 5G, Wi-Fi, baterie 73. Ztlumené pozadí: Back, nadpis Wireless connection config, text Select type of connection you want to use. We suggest you to set up wireless or wired connection using static IP address., karta Automatic IP (DHCP) s textem Device will automatically get IP address from DHCP server. For later access you need to know the IP address of the device., karta Static IP s textem Device will use static IP address. You need to set up IP address, netmask and gateway. Dialog vpředu: tmavě tyrkysový kruh s bílou fajfkou, nadpis Configuration done, text Wireless configuration (Wi-Fi) was successfully set up. You can now proceed to the next step., plné zelené tlačítko Confirm. Dole je šedý pruh gest.
Vyberte Save configuration.
Textový popis tohoto obrázku
Snímek obrazovky telefonu v aplikaci Reduxi, tmavé téma, s názvem "Initial configuration" (vysoký obrázek). Stavový řádek: čas 11:16, ikona Viber, Bluetooth, VoLTE, signál 5G, Wi-Fi, baterie 49. Vlevo nahoře: šipka zpět s textem "Back". Vpravo nahoře na pozadí vybledlá ikona dvou štítků s bleskem. Pod názvem je obrázek malého tmavě šedého zařízení se dvěma malými kulatými LED nahoře (jedna zelená, jedna bílá) a dvěma montážními uchy s otvory u základny; stojí na zaoblené kartě, jejíž text zní "P100-000C-N2DI-9UGW" (ID zařízení). Text pod kartou: "P1WiFi needs network connection for functioning. Before you can proceed you have to configure WiFi connection." a "After initial configuration wireless access point will be disabled. We suggest to set up Wi-Fi static IP address." Tlačítko ve tvaru karty "Wireless connection (Wi-Fi)" s ikonou Wi-Fi se zeleným odznakem zaškrtnutí a šipkou vpravo. Tyrkysové tlačítko "Save configuration". Pod ním prázdný tmavý prostor, poté šedá navigační lišta telefonu s tmavým pruhem domů a bílý prostor.
3.5 Nastavení komunikace s energoměrem
Komunikace s energoměrem je klíčovým krokem konfigurace P1. Definujte:
- Country
- Meter type
- Struktura zprávy měřidla
Uložte a zkontrolujte, zda je stav připojení v pořádku.

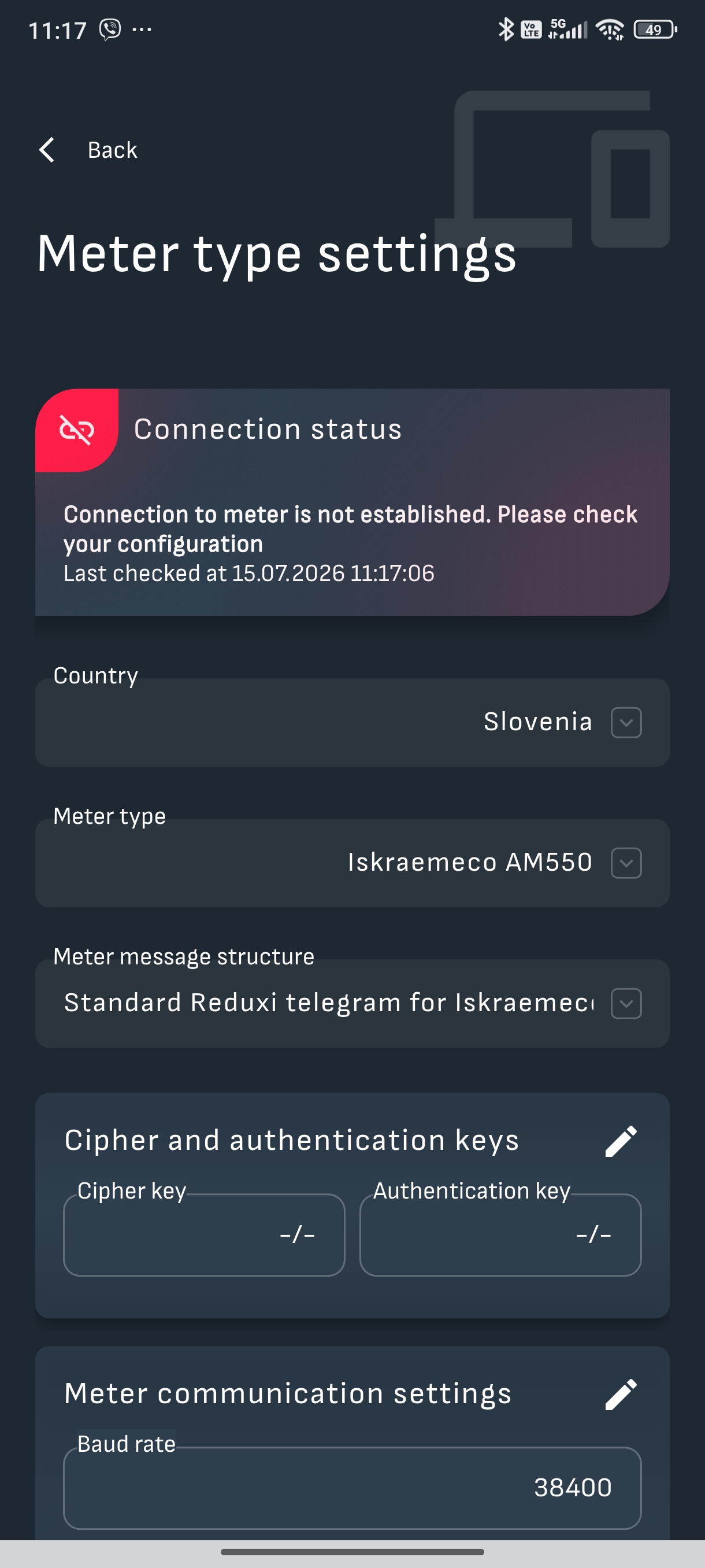

Textový popis tohoto obrázku
Snímek obrazovky telefonu v aplikaci Reduxi, tmavé téma, s názvem "Meter type settings" (vysoký obrázek). Stavový řádek: čas 11:17, ikona Viber, Bluetooth, VoLTE, signál 5G, Wi-Fi, baterie 49. Vlevo nahoře: šipka zpět s textem "Back". Vpravo nahoře na pozadí vybledlá ikona měřidla/obrazovky. Karta "Connection status" s červeným odznakem v rohu s ikonou přerušeného odkazu; text: "Connection to meter is not established. Please check your configuration" a "Last checked at 15.07.2026 11:17:06". Pole: Country: Slovenia (rozbalovací seznam); Meter type: Iskraemeco AM550 (rozbalovací seznam); Meter message structure: "Standard Reduxi telegram for Iskraemec..." (rozbalovací seznam, text je oříznutý na pravém okraji). Karta "Cipher and authentication keys" s ikonou tužky (upravit): Cipher key: -/-; Authentication key: -/- (obě bez hodnoty). Karta "Meter communication settings" s ikonou tužky: Baud rate: 38400 (částečně oříznuto na okraji pruhu). Dole: šedá navigační lišta telefonu s tmavým pruhem domů a bílým prostorem.

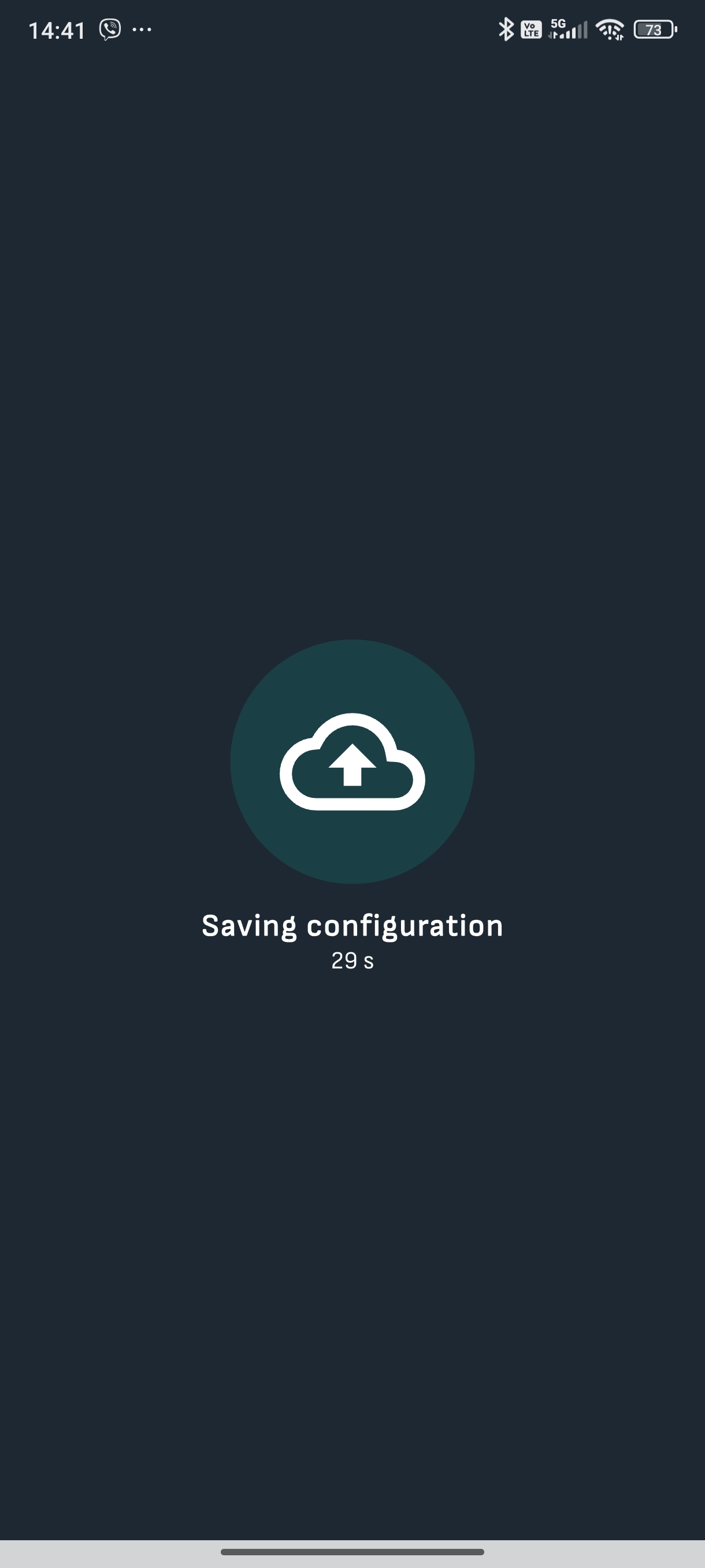

Až bude vše správně, klepněte na Save. Počkejte, až se konfigurace uloží do vašeho regulátoru P1.
Textový popis tohoto obrázku
Snímek obrazovky mobilního telefonu s aplikací, tmavě modré pozadí. Stavový řádek: čas 14:41, ikona Viber, Bluetooth, VoLTE, signál 5G, Wi-Fi, baterie 73. Uprostřed obrazovky: velký tmavě tyrkysový kruh s bílou ikonou cloudu se šipkou nahoru. Pod ním text Saving configuration a odpočet 29 s. Zbytek obrazovky je prázdný. Světle šedý pruh s tmavě šedým zaobleným úchytem dole je pruh gest telefonu.
4 Připojení k regulátoru nebo cloudu
Převodník P1 se obvykle připojuje k regulátoru Reduxi. Regulátor čte data z měřidla přes převodník P1.
Převodník P1 můžete přidat také přímo do cloudu. Naměřené hodnoty jsou pak v cloudu k dispozici ve vlastní lokalitě.
✓ Shrnutí
Instalace a registrace (body 1–2): Nainstalujte aplikaci Reduxi a zaregistrujte účet. Potvrďte e-mail a přihlaste se.
Lokalita a zařízení (body 3.1–3.2): Vytvořte lokalitu, naskenujte QR kód na převodníku P1, připojte se k hotspotu a vyberte své zařízení.
Síť a měřidlo (body 3.3–3.5): Vyberte síťové připojení, nastavte IP adresu (doporučena statická IP), poté nastavte zemi, typ měřidla a strukturu zprávy.
Možnosti připojení (bod 4): Převodník P1 se obvykle připojuje k regulátoru Reduxi. Můžete jej přidat také přímo do cloudu.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Aplikace nabízí více než jedno zařízení Reduxi | Zkontrolujte S/N na štítku zařízení a vyberte odpovídající zařízení. |
| Síť Wi-Fi není v seznamu | Počkejte, až aplikace dokončí vyhledávání, a poté vyberte síť. |
| Stav připojení energoměru není v pořádku | Zkontrolujte zemi, typ měřidla a strukturu zprávy měřidla. Uložte a stav zkontrolujte znovu. |
| Nevíte, zda použít DHCP, nebo statickou IP | Pro zařízení Reduxi i všechna připojená zařízení použijte statickou IP adresu. Viz příručka k routeru. |
