Jak připojit hybridní střídač SolaX X1/X3 G4/Pro/Ultra k regulátoru Reduxi
Snižte náklady na energii až o 70 %: připojte hybridní střídače SolaX Power X1/X3 G4, Pro a Ultra k regulátoru Reduxi přes Modbus TCP/IP nebo RTU.

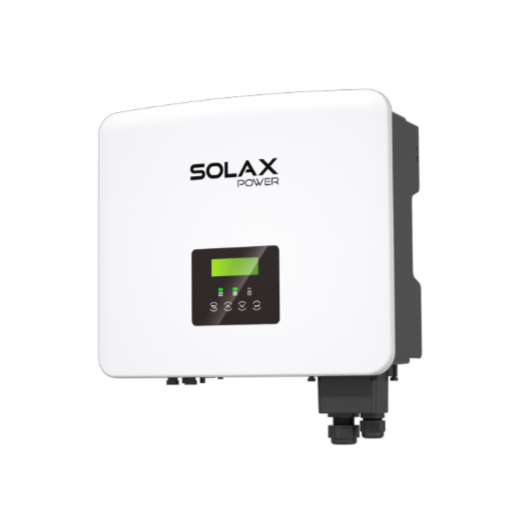

Textový popis tohoto obrázku
Fotografie (produktový render) bílého nástěnného střídače při pohledu mírně z úhlu na bílém pozadí. Na přední straně je vytištěno SOLAX POWER. Pod logem malý černý displej se zelenou obrazovkou, tři malé kontrolky a čtyři kulatá tlačítka. Na pravé straně tmavě šedá boční část; pod ní tmavě šedý přípojný blok se dvěma kabelovými průchodkami a malými konektory na spodní hraně.
1 Příprava střídače SolaX
1.1 Technická dokumentace
- SolaX X1-Hybrid G4 – stránka produktu
- SolaX downloads – příručky a datasheety
1.2 Potřebné vybavení
- Hybridní střídač SolaX Power X1 nebo X3 (G4, Pro nebo Ultra)
- Pro Modbus TCP: dongle WiFi 3.0 nebo dongle WiFi & LAN 3.0
- Pro Modbus RTU: připojení RS485 k regulátoru Reduxi (viz schémata zapojení v bodě 2)
- Reduxi Controller
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
1.3 Instalace nejnovějšího firmwaru
Střídač musí mít nejnovější firmware. Aktualizaci vám zajistí podpora SolaX Power: service.global@solaxpower.com
Tabulka ukazuje verze firmwaru podle zařízení:
Textový popis tohoto obrázku
Tabulka zařízení s verzemi hardwaru a firmwaru. Sloupce: Device, Hardware, Firmware. Energy Storage Inverters, Singlephase: X1-IES, ARM V1.23. Threephase: X3-HybridG4, ARM V1.20; X3-Hybrid G4 Pro(Need LAN), ARM V4; X3-IES, ARM V13; X3-Ultra, ARM V4.04. On-grid Inverters, Singlephase: X1-MINIG3, ARM V1.46; X1-MINIG4, ARM V1.0; X1-MINI G4 Plus, ARM V1.0; X1-SMART G2, ARM V2.05; X1-BOOSTG3, ARM V1.46; X1-BOOSTG4, ARM V1.0. Threephase: X3-MICG2, ARM V1.17; X3-PROG2, ARM V1.17; X3-MEGAG2, ARM V008.02; X3-FORTH, ARM V015.01; X3-FORTH Plus, ARM V002.01; X3-GROUND, ARM V1.00. Wi-Fi dongle: Pocket WiFi2.0/Plus(Transition)(SX/SJ), V3.005.01; Pocket WiFi 3.0(SV/SR), V3.005.01; Pocket WiFi 3.0(SS), V3.031.02; Pocket WiFi+LAN(SN), V1.001.20(WiFi, LAN all support); Pocket WiFi+4GM(SM), V1.001.23(Only WiFi); Pocket WiFi+LAN 2.0(XW), V001.31(WiFi, LAN all support).
2 Fyzické připojení
2.1 Modbus TCP/IP
Obrázek ukazuje celé připojení od Reduxi Controller ke střídači.
Textový popis tohoto obrázku
Schéma připojení Modbus TCP/IP na bílém pozadí. Vlevo nahoře: černá zaoblená skříňka s popiskem Controller a logem reduxi. Nahoře uprostřed: bílá skříňka s popiskem Hybrid Inverter, na níž je vytištěno SOLAX POWER, a malým zeleným displejem. Uprostřed vlevo: bílý router s anténami a symbolem Wi-Fi, popisek Router. Vlevo dole: zeměkoule s písmeny WWW. Čáry: azurová plná čára s popiskem Ethernet od regulátoru dolů k routeru; azurová plná čára s popiskem Ethernet od routeru ke spodní straně střídače; azurová přerušovaná čára od routeru k zeměkouli WWW. Azurová čára od spodní strany střídače vede k azurově orámovanému poli se dvěma černými dongly, vedle něj červený vykřičník a červený text: Dongle WiFi 2.0 or Dongle WiFi & LAN 3.0.
2.2 Modbus RTU
Obrázek ukazuje celé připojení od Reduxi Controller ke střídači.
Textový popis tohoto obrázku
Schéma připojení Modbus RTU na bílém pozadí. Uprostřed: černá zaoblená skříňka s popiskem Controller a logem reduxi. Vpravo: bílá skříňka s popiskem Hybrid Inverter, na níž je vytištěno SOLAX POWER. Vlevo: bílý router s anténami s popiskem Router a pod ním zeměkoule s písmeny WWW. Čáry: azurová plná čára s popiskem Ethernet od routeru k regulátoru; azurová plná čára s popiskem RS 485 A/B od regulátoru ke spodní straně střídače; azurová přerušovaná čára od routeru k zeměkouli WWW.
2.2.1 Schémata zapojení
Připojte svorky A a B portu RS485 regulátoru Reduxi k portu COM střídače podle zobrazení pro vaši řadu.
Textový popis tohoto obrázku
Schéma zapojení s názvem X1/X3 G4 Series. Vlevo: čárová kresba spodní strany střídače SolaX s kulatými konektory a ventilátory; jeden konektor je označen červeným rámečkem. Azurová čára vede do azurově orámované oblasti vpravo. Nahoře je lišta konektoru s popiskem SolaX Inverter COM s jednou pozicí označenou červeným rámečkem, spojená černou čárou dolů ke svorkám. Pod ní: blok s popiskem Reduxi Controller se čtyřpólovou svorkou s popiskem RS485; vedle ní lišta čtyř svorek s popisky GND, A, B, 5VDC. Svorky A a B jsou v červeném rámečku a černou čárou jsou spojeny s přípojkou COM střídače.
Textový popis tohoto obrázku
Schéma zapojení s názvem X1/X3 Ultra Series. Vlevo: čárová kresba spodní strany střídače SolaX s několika konektory a ventilátory; jeden blok konektorů je označen červeným rámečkem. Azurová čára vede ke kresbě krytu se čtyřmi zásuvkami, z nichž jedna je označena červeným rámečkem. Vpravo: velká azurově orámovaná oblast. Nahoře tabulka s popiskem SolaX Inverter COM 1, spojená černou čárou s krytem. Pod ní: blok s popiskem Reduxi Controller se čtyřpólovou svorkou s popiskem RS485; vedle ní lišta čtyř svorek s popisky GND, A, B, 5VDC. Svorky A a B jsou v červeném rámečku a černou čárou jsou spojeny s přípojkou od střídače.
Textový popis tohoto obrázku
Schéma zapojení s názvem X1/X3 PRO Series. Vlevo: čárová kresba spodní strany střídače SolaX; na jejím pravém konci azurově orámovaná oblast se čtyřmi označenými zásuvkami RJ45, z nichž jedna je označena červeným rámečkem. Azurová čára vede do azurově orámované oblasti vpravo. Nahoře zástrčka RJ45 s barevnými vodiči a tabulka pinů s popiskem Solax Inverter Com 1 / RS485 (sloupce Pin No. a Definition; piny 1 a 2 Not assigned; pin 3 vedení +12V; piny 4 a 5 v červeném rámečku, s textem REMOTE_485A a REMOTE_485B; pin 6 GND2_COM; piny 7 a 8 Not assigned). Pod ní: blok s popiskem Reduxi Controller se čtyřpólovou svorkou s popiskem RS485; vedle ní lišta čtyř svorek s popisky GND, A, B, 5VDC. Svorky A a B jsou v červeném rámečku a černou čárou jsou spojeny se zástrčkou RJ45.
3 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local. IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení)Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
4 Přidání střídače SolaX do systému Reduxi
Po připojení regulátoru Reduxi a hybridního střídače SolaX jej zaregistrujte jako nové zařízení.
4.1 Základní nastavení
Přihlaste se do místní aplikace Reduxi Configurator (viz bod 3) a klikněte na + Add device.
Textový popis tohoto obrázku
Snímek obrazovky postranního panelu Reduxi Configurator. Záhlaví: logo reduxi Configurator. Sekce Devices (s ikonou minus) obsahuje: Iskraemeco AM550 (ikona sloupu vysokého napětí) a dvě položky s ikonami slunce bez viditelných názvů. Dole je tlačítko Add device se znaménkem plus, označené azurovým obdélníkem.
V prvním kroku vyberte základní nastavení. Pro jednofázový střídač vyberte X1. Pro třífázový střídač vyberte X3.
- Device type:
Hybrid Inverter - Typ:
SolaX Power X1 HybridneboSolaX Power X3 Hybrid - Název: libovolný název, například Solax Power X3 Hybrid G4
Textový popis tohoto obrázku
Snímek obrazovky průvodce Reduxi Configurator, krok 1 Basic settings (krok 2 je Communication channel, zašedlý). Nadpis: Basic settings. Pole: Device type *: Hybrid inverter (rozbalovací seznam); Type *: Solax Power X3 Hybrid G4 (rozbalovací seznam); Name *: Solax Power X3 Hybrid G4 (textové pole). Tlačítka: Back (vlevo), Next (vpravo, tmavé).
Klikněte na Next.
4.2 Nastavení komunikace
Ve druhém kroku se nastavuje komunikační kanál Modbus mezi regulátorem Reduxi a střídačem SolaX. Podle připojení zvolte TCP/IP nebo RTU.
4.2.1 Modbus TCP
| Parametr | Hodnota |
|---|---|
| Připojení | TCP/IP |
| IP | IP adresa střídače SolaX |
| Port | 502 |
| Modbus unit ID | Stejné ID, jaké je nastaveno na střídači. Výchozí: 1
|
| Heslo uživatele | Stejný kód PIN jako pro displej střídače, například 2014
|
| PV | Je instalována PV: Yes nebo No
|
| Baterie | Je instalována baterie: Yes nebo No
|
Textový popis tohoto obrázku
Snímek obrazovky průvodce Reduxi Configurator, krok 2 Communication channel (krok 1 je Basic settings). Nadpis: Communication channel and device configuration. Pole: Connection *: TCP/IP (rozbalovací seznam); IP *: prázdné; Port *: 502; Modbus unit ID *: 1; User password *: je zadána hodnota (pole zobrazuje heslo; hodnota je zde vynechána); PV *: Yes (rozbalovací seznam, nápověda: Is PV installed on the inverter?); Battery *: Yes (rozbalovací seznam, nápověda: Is battery installed on the inverter?). Tlačítka: Back (vlevo), Test communication a Done (vpravo).
4.2.2 Modbus RTU
| Parametr | Hodnota |
|---|---|
| Připojení | Local Port |
| Port | 1 |
| Přenosová rychlost | 9600 |
| Datové bity | 1 |
| Stop bity | 1 |
| Parita | None |
| Modbus unit ID |
1 (stejné ID jako na střídači) |
| Heslo uživatele | Stejný kód PIN jako pro displej střídače, například 2014
|
| PV | Je instalována PV: Yes nebo No
|
| Baterie | Je instalována baterie: Yes nebo No
|
Textový popis tohoto obrázku
Snímek obrazovky průvodce Reduxi Configurator, krok 2 Communication channel (krok 1 je Basic settings). Nadpis: Communication channel and device configuration. Pole: Connection *: Local serial port; Port *: Port 1; Baud rate *: 9600 bits/s; Data bits *: 8; Stop bits *: 1; Parity *: None; Modbus unit ID *: 1; User password *: je zadána hodnota (pole zobrazuje heslo; hodnota je zde vynechána); Phase *: L1 (nápověda: To what phase is the inverter connected to.); PV *: Yes (nápověda: Is PV installed on the inverter?); Battery *: Yes (nápověda: Is battery installed on the inverter?). Tlačítka: Back (vlevo), Test communication a Done (vpravo).
4.3 Test komunikace
Klikněte dole v průvodci na Test communication. Test jednou přečte data ze střídače SolaX a nic neuloží. Pokud test uspěje, klikněte na Done: zařízení vytvoří až Done.
Textový popis tohoto obrázku
Snímek obrazovky spodní lišty tlačítek stránky Reduxi Configurator. Vlevo: tlačítko 'Back'. Vpravo: tlačítko 'Test communication' (označené azurovým rámečkem) a tmavé tlačítko 'Done'.
Textový popis tohoto obrázku
Snímek obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbalovací nabídka). IP *: 192.168.50.243, s tlačítkem 'Scan for IP'. Port *: 502, s tlačítkem 'Test port'. Modbus unit ID *: 1. Tlačítka dole: Back (vlevo), Test communication a Done (vpravo). Tlačítko Done je označeno azurovým rámečkem.
Příklady výsledku pro toto zařízení:
Textový popis tohoto obrázku
Snímek obrazovky dialogu Test communication v Reduxi Configurator (křížek zavření vpravo nahoře, tmavé tlačítko Close vpravo dole). Zelený text v bílém rámečku: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Další parametry: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (na obrázku částečně oříznuto); PV_POWER_ACTIVE_MAX: 0.
Textový popis tohoto obrázku
Snímek obrazovky dialogu s názvem Test communication se zavíracím křížkem vpravo nahoře. Zpráva červeným textem: Unable to communicate with device. Tmavé tlačítko vpravo dole: Close.
Pokud test selže, zkontrolujte nastavení a zapojení a zkuste to znovu.
5 Kontrola naměřených hodnot
5.1 Last measurements
Zkontrolujte naměřené hodnoty a komunikaci v části Devices – SolaX Power Inverter – Last Measurement v Reduxi Configurator.
Textový popis tohoto obrázku
Snímek obrazovky stránky 'Last measurements' zařízení v Reduxi Configurator. Karty: Last measurements (aktivní), Analyze, Archive. Vpravo nahoře: rozbalovací nabídka obnovování 'Without refreshing' a tlačítko obnovení. Karta 'Control type': tlačítka Auto (světle zelené) a Manual (tmavé, vybrané); časová značka 14. 03. 2025 12:49:13. Všechny hodnoty níže mají časovou značku 14. 03. 2025 12:49:01, pokud není uvedeno jinak. Karta PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: prázdné (jednotka kW); enumeration.PV_STATE_NAME: CONNECTED. Karta Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Karta Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Karta Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Karta Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: prázdné (kW); Grid export active power limit: prázdné (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Karta Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (časová značka 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
5.2 Povolení řízení systémem Reduxi
Pro pokročilé řízení začleňte zařízení do optimalizačních režimů systému Reduxi. V Reduxi Configurator v části Devices – SolaX Power Inverter nastavte control type na AUTO. Teprve pak mají příkazy strategie vliv na baterii.
Chcete-li dosáhnout maximální flexibility a snížit náklady na energii díky dynamickým cenám a dynamickým tarifům, nastavte strategii podle popisu v článku Strategie pro řídicí jednotku Reduxi.
Po přidání zařízení jej můžete sledovat a ovládat v aplikaci Reduxi.
✓ Shrnutí
Příprava (bod 1): Nainstalujte nejnovější firmware. Pro Modbus TCP pořiďte dongle WiFi 3.0 nebo WiFi & LAN 3.0.
Připojení SolaX (bod 2): Připojte střídač k regulátoru Reduxi přes Modbus TCP/IP, nebo pro Modbus RTU zapojte RS485.
Přidání do Reduxi (body 3–4): Přihlaste se do webového rozhraní Reduxi, klikněte na + Add device, vyberte X1 nebo X3 a zadejte nastavení komunikace. Klikněte na Test communication a poté na Done.
Spuštění provozu (bod 5): Zkontrolujte poslední měření. Nastavte control type na AUTO a definujte strategii.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Modbus nefunguje | Nainstalujte nejnovější firmware. Aktualizaci vám zajistí service.global@solaxpower.com. |
| Připojení Modbus TCP nefunguje | Modbus TCP vyžaduje dongle WiFi 3.0 nebo dongle WiFi & LAN 3.0. |
| Test komunikace selže | Zkontrolujte nastavení a zapojení. Ověřte Modbus unit ID (výchozí 1) a heslo uživatele. Je to kód PIN displeje střídače. |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
reduxi.local se nenačte |
Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dostupnost, IP adresu / port / unit ID a zda je na zařízení povolen protokol. |
