Snižte náklady na energii až o 70 %: Reduxi integruje SolaX Power X1/X3 Hybrid Inverters G4/Pro/Ultra přes Modbus TCP/IP nebo RTU.
1. Solax Firmware

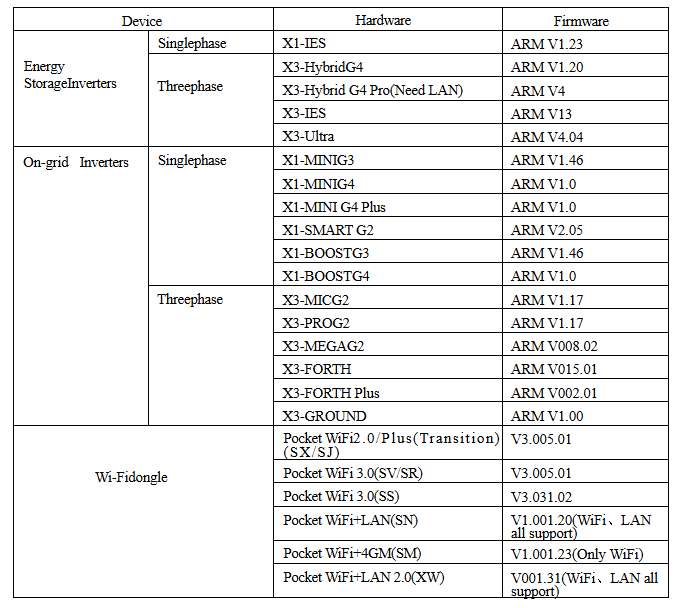

Poznámka: Měnič musí mít nejnovější aktualizaci firmwaru. Chcete-li to provést, kontaktujte přímo podporu Solax Power na adrese
2. Fyzické připojení
2.1 Modbus TCP/IP
Symbolický obrázek celého připojení od regulátoru Reduxi k měniči je zobrazen níže:
Poznámka: K nastavení připojení přes Modbus TCP potřebujete buď WiFi 3.0, nebo WiFi & LAN 3.0 Dongle
2.2 Modbus RTU
Symbolický obrázek celého připojení od regulátoru Reduxi k měniči je zobrazen níže:
2.2.1 Schémata zapojení:
3. Přidejte SolaX X1/X3 Hybrid Inverter do systému Reduxi
Po připojení Reduxi a SolaX Hybrid Inverteru jej můžete zaregistrovat jako nové zařízení.
3.1 Vyberte možnost Přidat zařízení
Nejprve se přihlaste do místního konfigurátoru Reduxi a přidejte nové zařízení kliknutím na tlačítko „Přidat zařízení“.
3.2 Vyberte SolaX Power Hybrid Inverter
To závisí na tom, jaký měnič máte. Pokud máte jednofázový měnič (X1), vyberte... Pokud máte nainstalovaný třífázový měnič, vyberte X3.

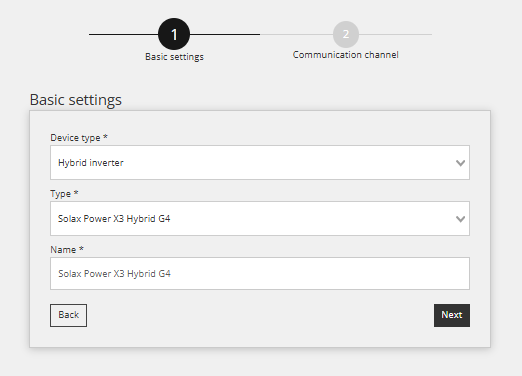

V prvním kroku jsou definována základní nastavení:
- Vyberte Typ zařízení: Hybrid Inverter,
- Vyberte Typ: SolaX Power X1 nebo X3 Hybrid,
- Pojmenujte zařízení, jak chcete, například: Solax Power X3 Hybrid G4
3.3 Konfigurace zařízení pro komunikační kanál
Druhý krok zahrnuje konfiguraci komunikačního kanálu, který je nezbytný pro správnou Modbus komunikaci. V tomto kroku se vytvoří komunikační spojení mezi regulátorem Reduxi a měničem Solax Power.
Můžete si vybrat mezi připojením TCP/IP nebo RTU (v závislosti na použitém zařízení)

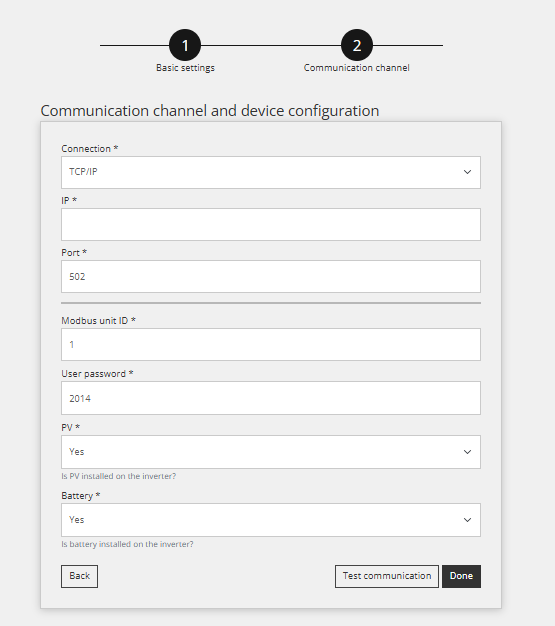

3.3.1 Modbus TCP
- Připojení: TCP/IP
- IP: Zadejte IP adresu měniče Solax Power
- Port: 502
- ID jednotky Modbus: Toto je stejné ID, jaké je nastaveno na měniči (jako výchozí 1)
- Uživatelské heslo: Je to stejný PIN kód jako pro displej na měniči (například 2014)
- FV: Je nainstalován FV? Ano nebo Ne
- Baterie: Je nainstalována baterie? Ano nebo Ne
3.3.2 Modbus RTU
- Připojení: Místní port
- Port: 1
- Přenosová rychlost: 9600
- Datové bity: 1
- Stop bity: 1
- Parita: Žádná
- ID jednotky Modbus: 1 (stejné ID jako měnič)
- Uživatelské heslo: Je to stejný PIN kód jako pro displej na měniči (například 2014)
- FV: Je nainstalován FV? Ano nebo Ne
- Baterie: Je nainstalována baterie? Ano nebo Ne
3.4 Test komunikace
Pod všemi poli komunikačního kanálu uvedenými v předchozím kroku se nachází tlačítko „Test Communication“.
Toto tlačítko slouží k ověření, zda spojení Modbus mezi zařízeními funguje správně.
Úspěšná odezva (příklad):
Neúspěšná odezva (příklad):
V takovém případě zkontrolujte nastavení, zapojení a zkuste to znovu.
3.5 Čtení z zařízení
Tato část vám ukazuje jak zkontrolovat naměřené hodnoty zařízení a zda správně komunikuje. To lze provést v části „Zařízení /SolaX Power Inverter /Poslední měření."
Pro pokročilé ovládání integrujte zařízení do režimů optimalizace systému Reduxi.
V části Zařízení / Měnič SolaX Power v konfigurátoru Reduxi musí být typ ovládání nastaven na AUTO, aby měly příkazy pro strategii vliv na baterii.
Pro dosažení maximální flexibility a snížení nákladů na energii s ohledem na dynamické ceny a dynamické tarify postupujte podle pokynů, jak definovat strategii na tomto odkazu: Strategie pro ovladač Reduxi.
Po úspěšném přidání zařízení je možné jej monitorovat a ovládat prostřednictvím aplikace Reduxi.
