Jak připojit tepelné čerpadlo Nibe k bráně Reduxi Gateway
Připojte tepelná čerpadla Nibe k bráně Reduxi Gateway přes kontakty SG-ready a ušetřete až 30 % nákladů na energie: dynamické řízení přizpůsobí tepelné čerpadlo kolísajícím cenám energií.
Textový popis tohoto obrázku
Fotografie vysoké volně stojící vnitřní jednotky tepelného čerpadla na bílém pozadí. Světle šedá a stříbrná skříň s tmavší přední levou hranou, černým soklem dole a malým tmavým logem vlevo nahoře na přední straně. Žádný čitelný text.
1 Příprava připojení
1.1 Technická dokumentace
Dokumentace k tepelným čerpadlům Nibe řady S:
- Nibe VVM S320: stránka produktu – informace o produktu a dokumenty ke stažení (švédsky)
- Nibe VVM S320: uživatelská příručka (PDF) – uživatelská příručka (Användarhandbok)
- Nibe VVM S320: datasheet (PDF) – datasheet (Produktblad)
1.2 Potřebné součásti
Regulátor Reduxi a tepelné čerpadlo Nibe spojují dvě součásti Reduxi:
- Reduxi Controller
- Zařízení Reduxi Gateway se 3 proudovými senzory (CT) 30:1A
- Kabel UTP, pouze pro kabelové připojení (LAN) brány
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
Nejprve přidejte zařízení Reduxi Gateway k regulátoru Reduxi. Brána pak řídí provozní režimy tepelného čerpadla. Připojení je bezdrátové (WLAN) nebo kabelové přes kabel UTP (LAN). Více informací: Připojení brány k regulátoru.
Brána měří proud každé fáze tepelného čerpadla pomocí 3 proudových senzorů (30:1A). Její dva reléové výstupy posílají signály na kontakty SG-ready a nastavují provozní režim tepelného čerpadla.
2 Připojení brány Reduxi Gateway a tepelného čerpadla
2.1 Schéma připojení zařízení Reduxi a Nibe
Fyzické připojení brány Reduxi Gateway k tepelnému čerpadlu Nibe má dva kroky:
- Připojte relé brány Reduxi Gateway ke kontaktům SG-ready tepelného čerpadla Nibe (bod 2.2).
- Připojte proudové senzory (CT) brány Reduxi Gateway k fázím L1, L2 a L3 (bod 2.3).
Textový popis tohoto obrázku

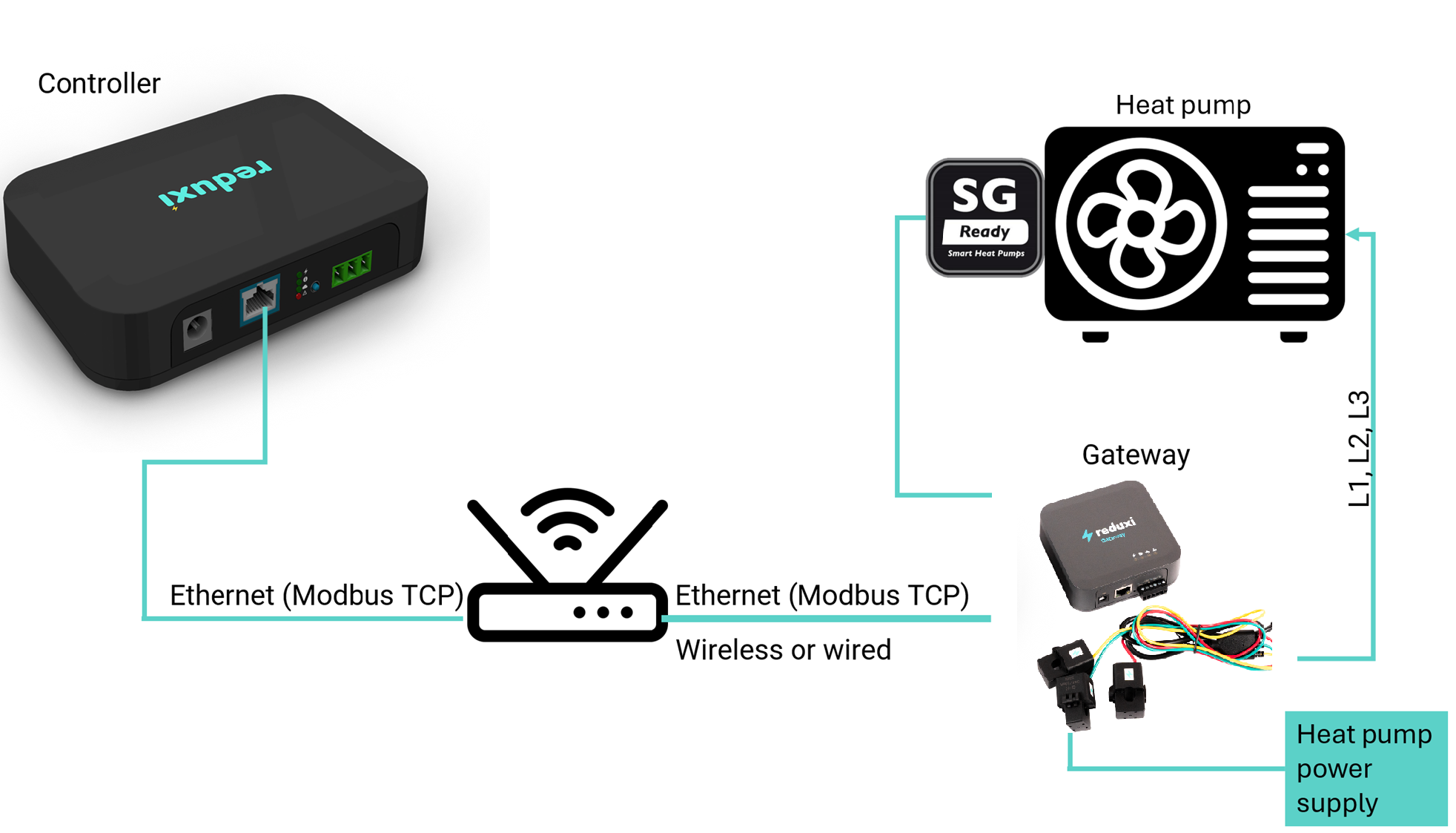

Schéma připojení na bílém pozadí. Vlevo nahoře: černá skříňka Reduxi s popiskem Controller se síťovým portem a zelenou svorkou. Nahoře uprostřed a vpravo: černá ikona venkovní jednotky tepelného čerpadla s ventilátorem, popisek Heat pump, s polem s logem SG Ready po její levé straně. Uprostřed: ikona routeru se symbolem Wi-Fi. Vpravo uprostřed: šedá skříňka Reduxi s popiskem Gateway s proudovými kleštěmi a barevnými vodiči. Azurové čáry: regulátor – router s popiskem Ethernet (Modbus TCP); router – brána s popiskem Ethernet (Modbus TCP) a poznámkou Wireless or wired; brána – pole SG Ready (čára vede nahoru a doleva k tepelnému čerpadlu); svislá čára od tepelného čerpadla dolů k bráně s popiskem L1, L2, L3; čára od proudových kleští brány k azurovému poli s popiskem Heat pump power supply.
2.2 Připojení relé brány ke kontaktům SG-ready Nibe
Nejprve najděte kontakty SG-ready na desce plošných spojů tepelného čerpadla. Použijte uživatelskou příručku svého konkrétního zařízení Nibe.
Obrázek ukazuje, jak připojit kontakty SG-ready k bráně Reduxi Gateway.
Textový popis tohoto obrázku

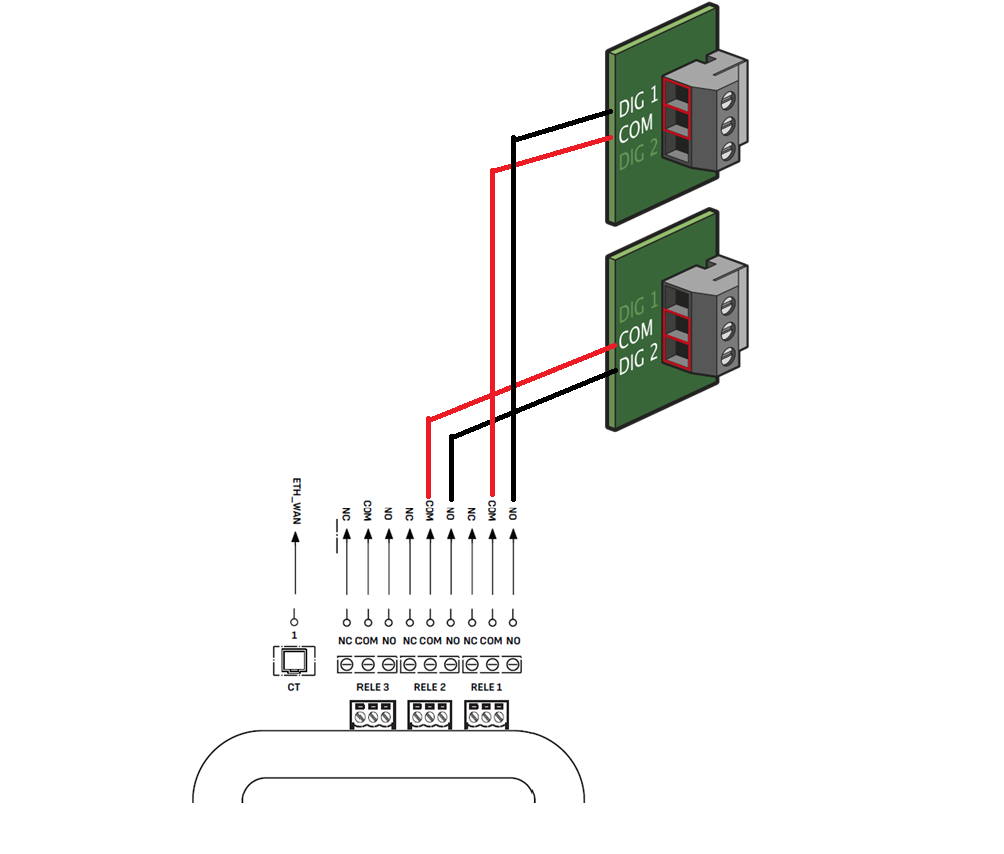

Schéma zapojení. Vpravo nahoře: dvě zelené desky plošných spojů, každá s šedým šroubovým svorkovnicovým blokem se třemi označenými pozicemi; horní deska DIG 1, COM, DIG 2; spodní deska DIG 1, COM, DIG 2. Od každé desky vedou černý a červený vodič dolů a doleva k reléovým svorkám brány dole. Dole: svorkovnice brány nakreslená shora se šipkami směřujícími nahoru od každé svorky. Popisky zleva: CT (zásuvka proudového transformátoru, označená čtverečkem), poté tři skupiny relé, každá se svorkami NC, COM, NO, s zástrčkovými bloky označenými RELE 3, RELE 2, RELE 1 pod nimi. Vodiče končí na svorkách ve skupinách RELE 2 a RELE 1 (tyto popisky jsou zobrazeny tučně). Obrys pouzdra brány je úplně dole.
| Kontakt relé brány Reduxi Gateway | Kontakt tepelného čerpadla Nibe |
|---|---|
| Relé 1, kontakt NO (Smart Grid Ready 1) | DIG 1 |
| Relé 1, kontakt COM | Kontakt COM, který patří k relé 1 na tepelném čerpadle |
| Relé 2, kontakt NO (Smart Grid Ready 2) | DIG 2 |
| Relé 2, kontakt COM | Kontakt COM, který patří k relé 2 na tepelném čerpadle |
2.3 Připojení proudových senzorů
Proudové senzory měří proud tepelného čerpadla. Poskytují aktuální spotřebu tepelného čerpadla v reálném čase. Napětí pochází z regulátoru Reduxi. Pokud není k dispozici, použije se výchozí napětí 230 V.
Proudové senzory (CT) jsou součástí sady Reduxi Gateway.
Textový popis tohoto obrázku
Fotografie brány Reduxi Gateway s proudovými senzory na bílém pozadí. Nahoře: tmavě šedé čtvercové zařízení s logem reduxi (blesk a slovo reduxi) a modrým slovem Gateway na přední straně; nahoře čtyři malé indikační diody; na přední hraně kulatá napájecí zásuvka, síťový port RJ45 a 6pólová šroubovací svorkovnice. Pod ním: tři černé klešťové proudové transformátory (dělená jádra), každý s malým modrobílým štítkem s logem; jeden senzor má malý potištěný text. Tenké červené, zelené, žluté a černé kabely vedou ze senzorů, jsou svázány stahovací páskou a končí v malém černém konektoru vpravo nahoře.
Každý proudový senzor obepíná jeden fázový vodič (L1, L2, L3) tepelného čerpadla:
Textový popis tohoto obrázku
Fotografie pohledu do otevřené modré kovové skříně. Vlevo jsou nad sebou tři modré dělené proudové senzory, každý nasazený na vodiči. Kolem nich je mnoho kabelů: bílé, šedé, modré, žlutozelené a černé vodiče, modrý síťový kabel, oranžová vodičová svorka uprostřed a svorkovnice vpravo dole. Vlevo dole jsou vidět podlahové dlaždice. Žádný text ani označení není čitelné.
3 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local. IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení)Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
4 Přidání tepelného čerpadla do systému Reduxi
Podle těchto kroků přidáte nové tepelné čerpadlo nebo upravíte stávající.
4.1 Základní nastavení
Přihlaste se lokálně do aplikace Reduxi Configurator na regulátoru (viz bod 3) a stiskněte tlačítko Add device.
Textový popis tohoto obrázku
Snímek obrazovky levého postranního panelu Reduxi Configurator. Nahoře: logo reduxi s textem CONFIGURATOR. Sbalené sekce: Devices (ikona plus) a Strategies (ikona plus). Pod nimi dvě tlačítka vedle sebe: Add device (ikona plus, označeno modrým zvýrazňovacím rámečkem) a Add strategy (ikona plus). Pod nimi dvě položky: Settings a Profile. Oblast vpravo od postranního panelu je prázdná bílá.
V prvním kroku (základní nastavení) vyberte základní parametry zařízení:
- Typ zařízení:
HVAC - Typ:
Reduxi Meter - Název: název podle modelu, například Nibe S320
Textový popis tohoto obrázku

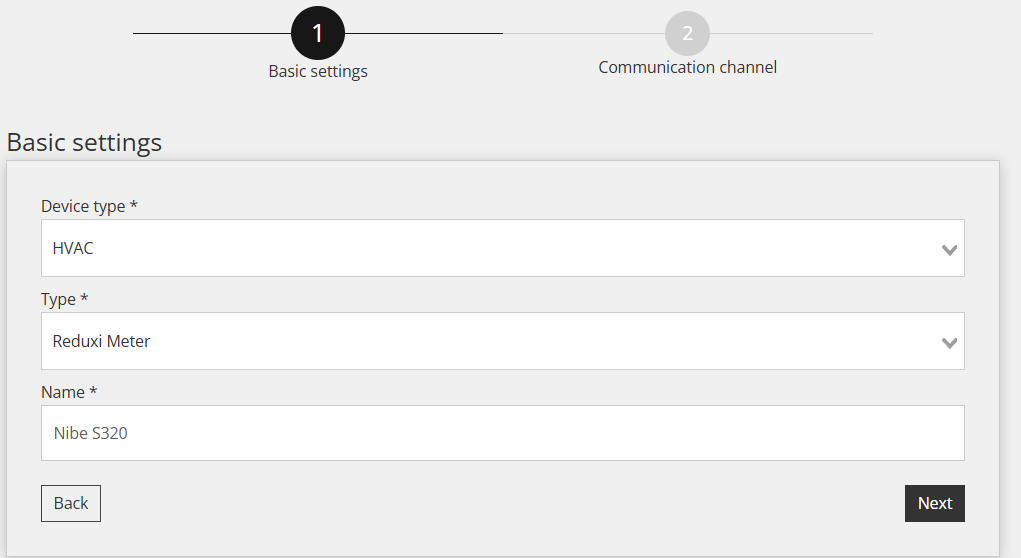

Snímek obrazovky průvodce Reduxi Configurator, krok 1 Basic settings (krok 2 je Communication channel, zašedlý). Nadpis: Basic settings. Pole: Device type *: HVAC (rozbalovací seznam); Type *: Reduxi Meter (rozbalovací seznam); Name *: Nibe následované kódem modelu S320. Tlačítka: Back (vlevo), Next (vpravo, tmavé).
Po zadání všech údajů stiskněte Next.
4.2 Nastavení komunikace
Nastavení komunikace má tři části:
- Komunikační kanál
- Nastavení proudových senzorů (CT)
- Definice signálů relé ve vztahu ke kontaktům SG-ready
Část 1: komunikační kanál. Typ připojení TCP/IP, IP adresa brány Reduxi Gateway, port Modbus a Modbus unit ID. Tato nastavení jsou předdefinovaná. Ponechte je beze změny. Pokud se připojení nezdaří, kliknutím na Scan for IP vyhledejte IP adresu brány Reduxi Gateway.
Textový popis tohoto obrázku

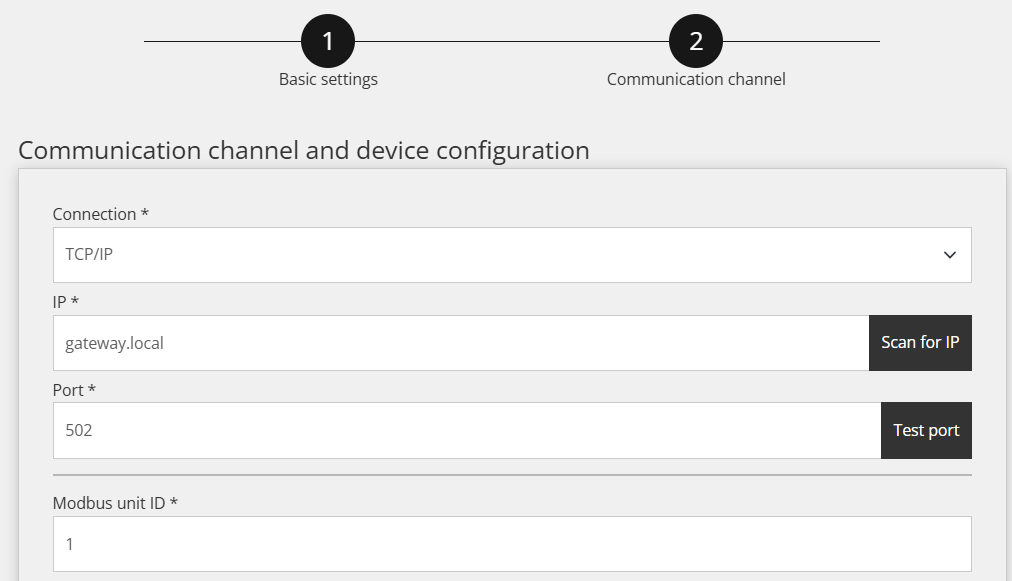

Snímek obrazovky průvodce Reduxi Configurator, krok 2 Communication channel (krok 1 je Basic settings), horní část. Nadpis: Communication channel and device configuration. Pole: Connection *: TCP/IP (rozbalovací seznam); IP *: gateway.local, vpravo s tmavým tlačítkem Scan for IP; Port *: 502, vpravo s tmavým tlačítkem Test port; Modbus unit ID *: 1.
Část 2: proudové senzory. Vyberte Autodetect from Gateway.
Textový popis tohoto obrázku

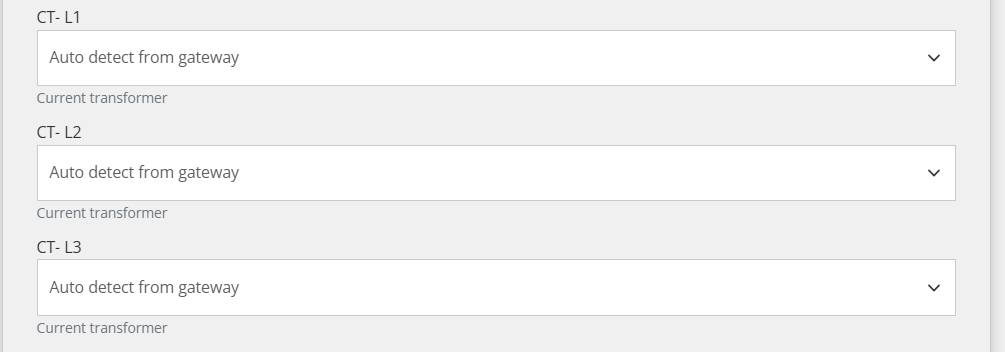

Snímek obrazovky tří rozbalovacích polí z nastavení komunikačního kanálu v Reduxi Configurator (část 2). CT- L1: Auto detect from gateway (nápověda: Current transformer). CT- L2: Auto detect from gateway (nápověda: Current transformer). CT- L3: Auto detect from gateway (nápověda: Current transformer).
Část 3: signály relé. Tabulka ukazuje provozní režimy tepelného čerpadla:
| Provozní režim Reduxi | Provozní režim Nibe | Smart Grid Ready 1 | Smart Grid Ready 2 |
|---|---|---|---|
| OFF | Forced OFF | zapnuto (sepnuto) | vypnuto (rozepnuto) |
| ECO | Normální provoz | vypnuto (rozepnuto) | vypnuto (rozepnuto) |
| ON | Zvýšený komfort | vypnuto (rozepnuto) | zapnuto (sepnuto) |
| BOOST | Forced ON | zapnuto (sepnuto) | zapnuto (sepnuto) |
Signály relé nastavte v Reduxi Configurator takto.
Režim Forced OFF (OFF v Reduxi)
Textový popis tohoto obrázku

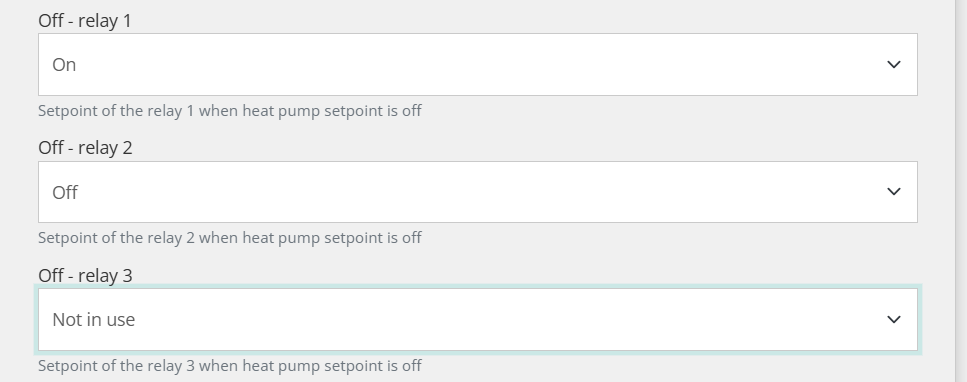

Snímek obrazovky tří rozbalovacích polí z nastavení komunikace v Reduxi Configurator. Off - relay 1: On (nápověda: Setpoint of the relay 1 when heat pump setpoint is off). Off - relay 2: Off (nápověda: Setpoint of the relay 2 when heat pump setpoint is off). Off - relay 3: Not in use (nápověda: Setpoint of the relay 3 when heat pump setpoint is off); toto pole má zeleně zvýrazněné ohraničení.
Režim normálního provozu (ECO v Reduxi)
Textový popis tohoto obrázku

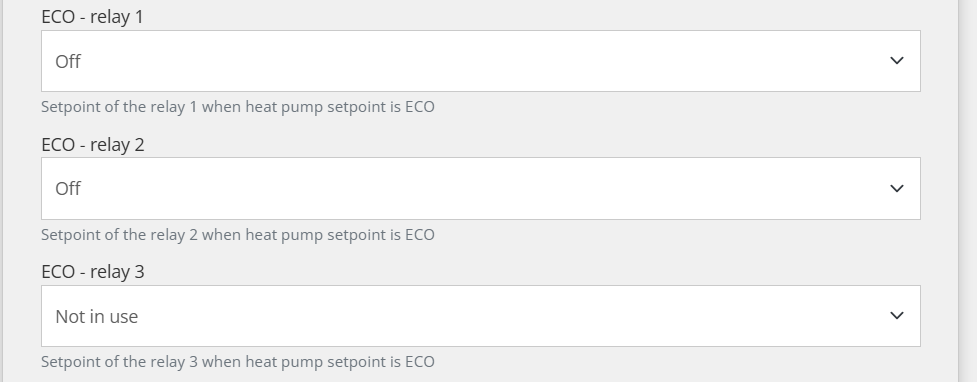

Snímek obrazovky tří rozbalovacích polí z nastavení komunikace v Reduxi Configurator. ECO - relay 1: Off (nápověda: Setpoint of the relay 1 when heat pump setpoint is ECO). ECO - relay 2: Off (nápověda: Setpoint of the relay 2 when heat pump setpoint is ECO). ECO - relay 3: Not in use (nápověda: Setpoint of the relay 3 when heat pump setpoint is ECO).
Režim Enhanced Comfort (ON v Reduxi)
Textový popis tohoto obrázku

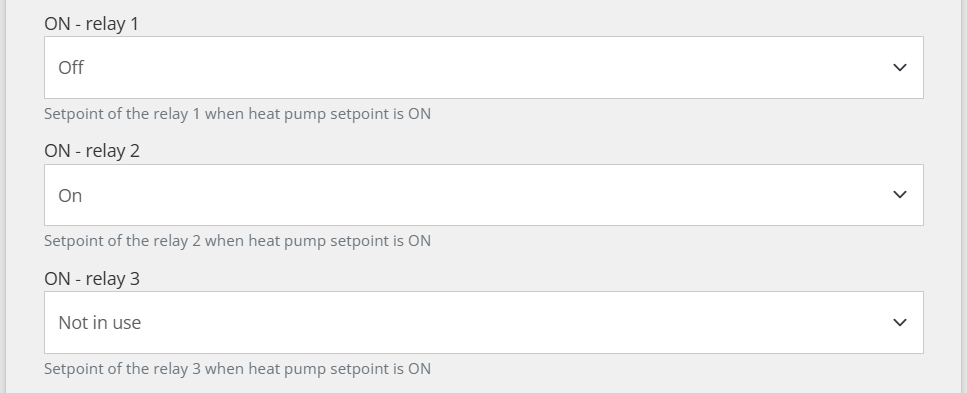

Snímek obrazovky tří rozbalovacích polí z nastavení komunikace v Reduxi Configurator. ON - relay 1: Off (nápověda: Setpoint of the relay 1 when heat pump setpoint is ON). ON - relay 2: On (nápověda: Setpoint of the relay 2 when heat pump setpoint is ON). ON - relay 3: Not in use (nápověda: Setpoint of the relay 3 when heat pump setpoint is ON).
Režim Forced ON (BOOST v Reduxi)
Textový popis tohoto obrázku

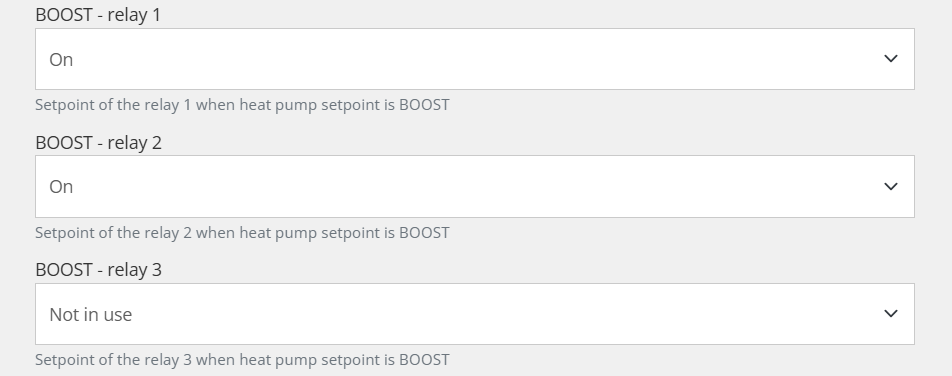

Snímek obrazovky tří rozbalovacích polí z nastavení komunikace v Reduxi Configurator. BOOST - relay 1: On (nápověda: Setpoint of the relay 1 when heat pump setpoint is BOOST). BOOST - relay 2: On (nápověda: Setpoint of the relay 2 when heat pump setpoint is BOOST). BOOST - relay 3: Not in use (nápověda: Setpoint of the relay 3 when heat pump setpoint is BOOST).
4.3 Test komunikace
Klikněte vpravo dole pod komunikačními parametry na Test communication. Test jednou přečte data ze zařízení a nic neuloží. Pokud test uspěje, klikněte na Done: zařízení vytvoří až Done.
Textový popis tohoto obrázku
Snímek obrazovky spodní řady tlačítek formuláře v Reduxi Configurator. Vlevo: tlačítko Back. Vpravo: tlačítko "Test communication" označené modrým rámečkem a vpravo od něj tmavé tlačítko Next.
Test vrátí jeden ze dvou výsledků:
Textový popis tohoto obrázku
Snímek obrazovky dialogu ve slovinštině s názvem "Test komunikacije" [Test komunikace] s tlačítkem zavřít (x) vpravo nahoře. Zelený text: "Successful readout from device". Hodnoty: Active power: 28392 W; Current L1: 45.329 A; Current L2: 45.329 A; Current L3: 45.329 A; Import active energy: 0 Wh; Relay 1 state: false; Relay 2 state: false; Voltage L1: 231.0 V; Voltage L2: 232.0 V; Voltage L3: 233.0 V; Additional parameter - POWER_ACTIVE_L1: 9423; Additional parameter - POWER_ACTIVE_L2: 9464; Additional parameter - POWER_ACTIVE_L3: 9505. Tlačítko vpravo dole: "Zapri" [Zavřít].
Textový popis tohoto obrázku
Snímek obrazovky dialogu s názvem Test communication (zavírací x vpravo nahoře). První pole: Unable to communicate with device. Druhé pole (červený text): Unable to communicate with 192.168.1.206 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 192.168.1.206 (192.168.1.206) 56(84) bytes of data. --- 192.168.1.206 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1062ms. Tmavé tlačítko vpravo dole: Close.
5 Kontrola naměřených hodnot
5.1 Last measurements
Po navázání komunikace zkontrolujte jako další test hodnoty v části Devices – Nibe heat pump v Reduxi Configurator.
Textový popis tohoto obrázku
Snímek obrazovky stránky zařízení Reduxi pro tepelné čerpadlo, karta Last measurements (karty: Last measurements, Analysis, Archive; rozbalovací seznam a ikona obnovení vpravo nahoře). Horní dlaždice: "Control type" s tlačítky Auto (tmavé) a Manual (zvýrazněné tyrkysově, vybrané); druhá dlaždice s řadou čtyř malých tlačítek, jedno zvýrazněné tyrkysově (malé popisky: Off.). Karta "Current": tři hodnoty 0.55, 0.57, 0.59 (popisky fází a jednotky malé). Karta "Power": tři hodnoty 0.4, 0.0, 0.4. Karta "Energy": jedna hodnota 78.7. Karta "Other": řádky s hodnotami OFF, MANUAL, OFF, OFF, ON. Karta "Settings": hodnoty Voltage 246.00, 244.40, 246.30. Každá hodnota má malé časové razítko.
5.2 Povolení řízení systémem Reduxi
Pro pokročilé řízení tepelného čerpadla začleňte zařízení do strategie systému Reduxi. V Reduxi Configurator v části Devices – Nibe nastavte control type na AUTO. Teprve pak mají příkazy strategie vliv na tepelné čerpadlo.
Chcete-li dosáhnout maximální flexibility a snížit náklady na energii díky dynamickým cenám a dynamickým tarifům, nastavte strategii podle popisu v článku Strategie pro řídicí jednotku Reduxi.
Po přidání zařízení a kontrole hodnot jej můžete také sledovat a ovládat v aplikaci Reduxi.
✓ Shrnutí
Příprava (bod 1): Otevřete dokumentaci Nibe. Připravte si regulátor Reduxi a bránu Reduxi Gateway se 3 proudovými senzory.
Tepelné čerpadlo Nibe (bod 2): Připojte relé brány ke kontaktům DIG 1 a DIG 2 a jejich kontaktům COM. Nasaďte proudové senzory na fáze L1, L2 a L3.
Přidání do Reduxi (body 3–4): Přihlaste se do webového rozhraní Reduxi. Přidejte zařízení s typem Reduxi Meter, nastavte signály relé a otestujte komunikaci.
Spuštění provozu (bod 5): Zkontrolujte poslední měření. Nastavte control type na AUTO a definujte strategii.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Tepelné čerpadlo nemění režim | Zkontrolujte zapojení relé 1 na DIG 1 a relé 2 na DIG 2, vždy s jejich kontaktem COM (viz bod 2.2). Zkontrolujte stavy relé daného režimu (viz bod 4.2). Ověřte, že control type je AUTO (viz bod 5.2). |
| Údaje o výkonu chybějí nebo jsou chybné | Ověřte, že každý proudový senzor obepíná jeden fázový vodič L1, L2 nebo L3 (viz bod 2.3). Ověřte, že je vybráno Autodetect from Gateway (viz bod 4.2). |
| Brána se v nastavení komunikace nenašla | V nastavení komunikace klikněte na Scan for IP (viz bod 4.2). Nejprve přidejte bránu Reduxi Gateway k regulátoru Reduxi, bezdrátově (WLAN) nebo kabelem UTP (LAN). |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
reduxi.local se nenačte |
Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dostupnost, IP adresu / port / unit ID a zda je na zařízení povolen protokol. |
