Jak připojit hybridní řadu AlphaESS Smile k řídicí jednotce Reduxi Controller
Snižte náklady na energie až o 70 %: Reduxi integruje hybridní střídače řady AlphaESS Smile přes Modbus TCP/IP nebo RTU.
Textový popis tohoto obrázku
Logo AlphaESS s heslem your smart energy. Vlevo stylizované písmeno A složené z šedých, černých, zelených a žlutých tvarů; vpravo slovo AlphaESS tmavě šedě a pod ním text your smart energy.
1 Technická dokumentace
Dokumenty výrobce k sérii AlphaESS Smile:
- AlphaESS SMILE-G3 three phase 4/6/8/10 kW – stránka produktu na webu výrobce
- Datasheet SMILE-G3-S3.6/S5/B5 – PDF, EN
- Datasheet SMILE-G3-T4/T5/T6/T8/T10 – PDF, EN
2 Potřebné vybavení
Podle použitého připojení si připravte následující:
- Reduxi Controller (nainstalovaný a online)
- Hybridní střídač AlphaESS Smile s nejnovějším firmwarem
- Modbus TCP/IP přes LAN: ethernetový kabel ke střídači
- Modbus TCP/IP přes Wi-Fi: Wi-Fi dongle s nejnovějším firmwarem
- Modbus RTU: ethernetový kabel s konektorem RJ45 pro vodiče RS 485 (viz bod 3)
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
3 Připojení regulátoru Reduxi ke střídači
Vyberte jedno ze tří připojení podle toho, jak byl systém nainstalován:
- Modbus TCP/IP přes kabel LAN
- Modbus TCP/IP přes Wi-Fi dongle
- Modbus RTU
3.1 Modbus TCP/IP přes LAN
Obrázek ukazuje celé připojení od Reduxi Controller ke střídači.
Textový popis tohoto obrázku

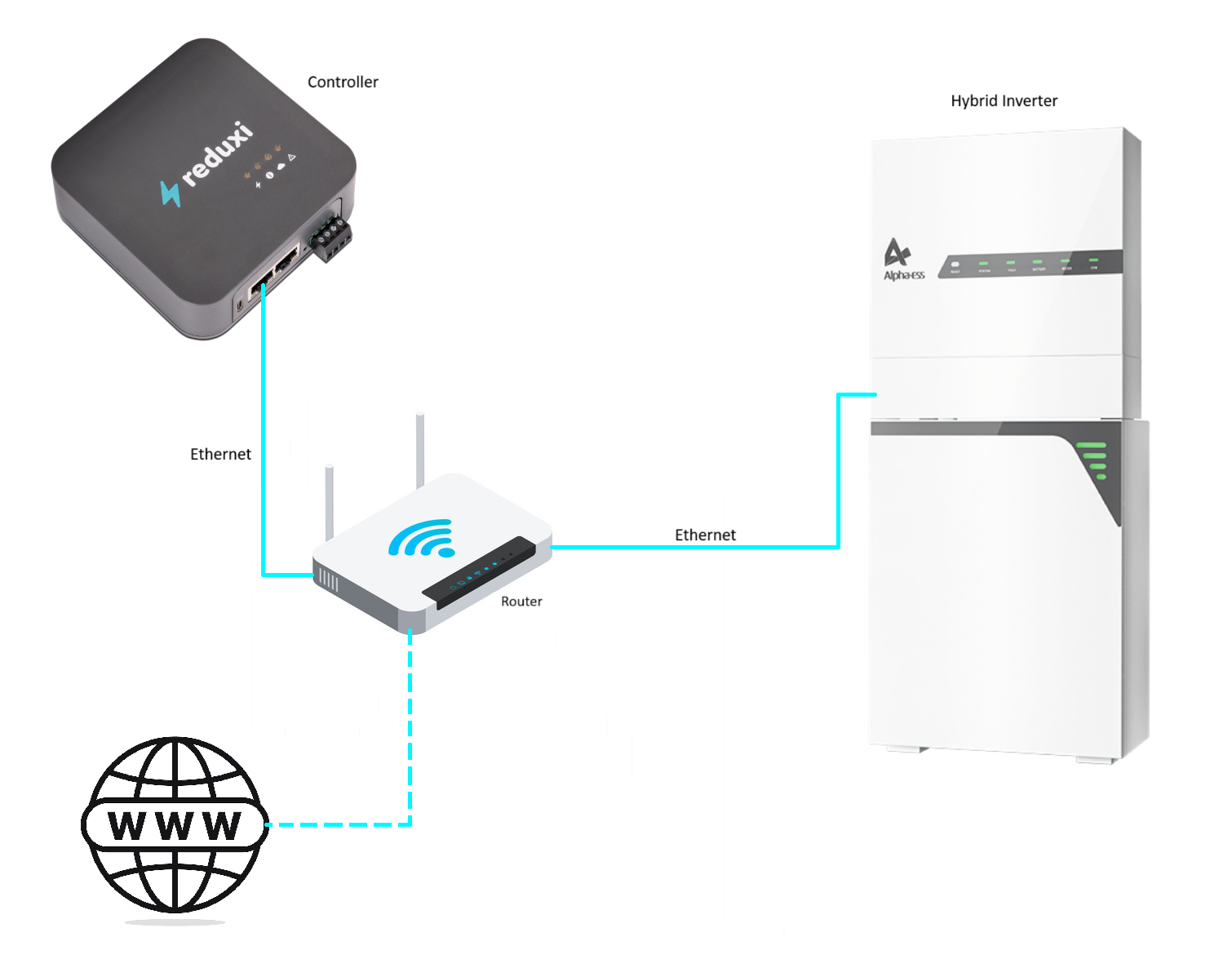

Schéma připojení kabelem LAN. Součásti: regulátor Reduxi (šedá skříňka s logem reduxi, popisek 'Controller'); router (bílý Wi-Fi router, popisek 'Router'); ikona zeměkoule WWW (internet); hybridní střídač (bílá jednotka AlphaESS s bateriovým stackem, popisek 'Hybrid Inverter'). Spojení: regulátor – router: plná azurová čára s popiskem 'Ethernet'; router – hybridní střídač: plná azurová čára s popiskem 'Ethernet'; router – internet (WWW): přerušovaná azurová čára.
Aktualizaci provedete tak, že kontaktujete podporu AlphaESS e-mailem: info@alpha-ess.com
3.2 Modbus TCP/IP přes Wi-Fi
Obrázek ukazuje celé připojení od Reduxi Controller ke střídači.
Textový popis tohoto obrázku

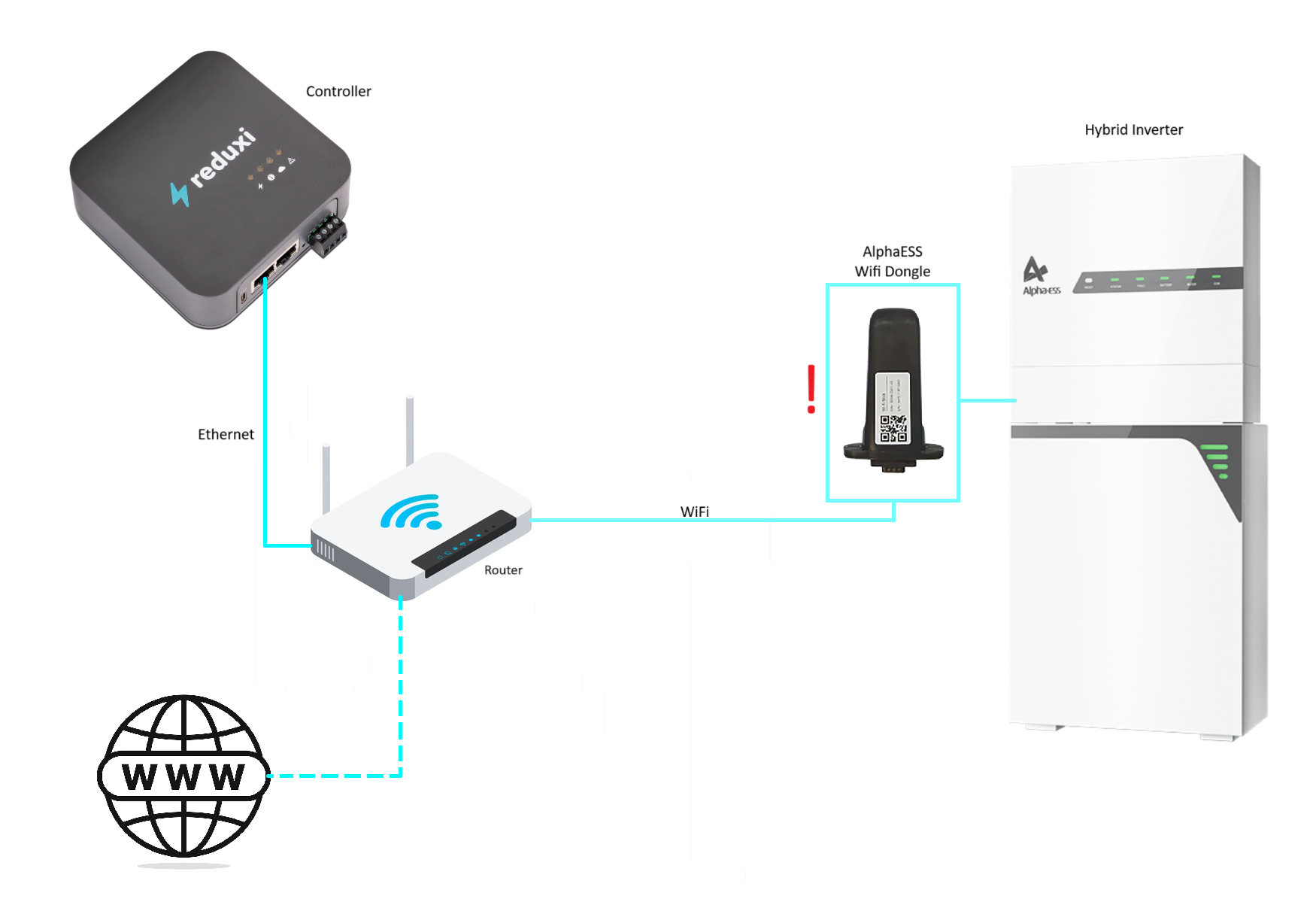

Schéma připojení přes Wi-Fi dongle. Součásti: regulátor Reduxi (šedá skříňka s logem reduxi, popisek 'Controller'); router (bílý Wi-Fi router, popisek 'Router'); ikona zeměkoule WWW (internet); Wi-Fi dongle AlphaESS (černý dongle, popisek 'AlphaESS WiFi Dongle', vedle něj červený vykřičník); hybridní střídač (bílá jednotka AlphaESS s bateriovým stackem, popisek 'Hybrid Inverter'). Spojení: regulátor – router: plná azurová čára s popiskem 'Ethernet'; router – internet (WWW): přerušovaná azurová čára; router – Wi-Fi dongle AlphaESS: plná azurová čára s popiskem 'WiFi'; dongle – hybridní střídač: krátká azurová čára.
Aktualizaci provedete tak, že kontaktujete podporu AlphaESS e-mailem: info@alpha-ess.com
3.3 Modbus RTU
Obrázek ukazuje celé připojení od Reduxi Controller ke střídači.
Textový popis tohoto obrázku

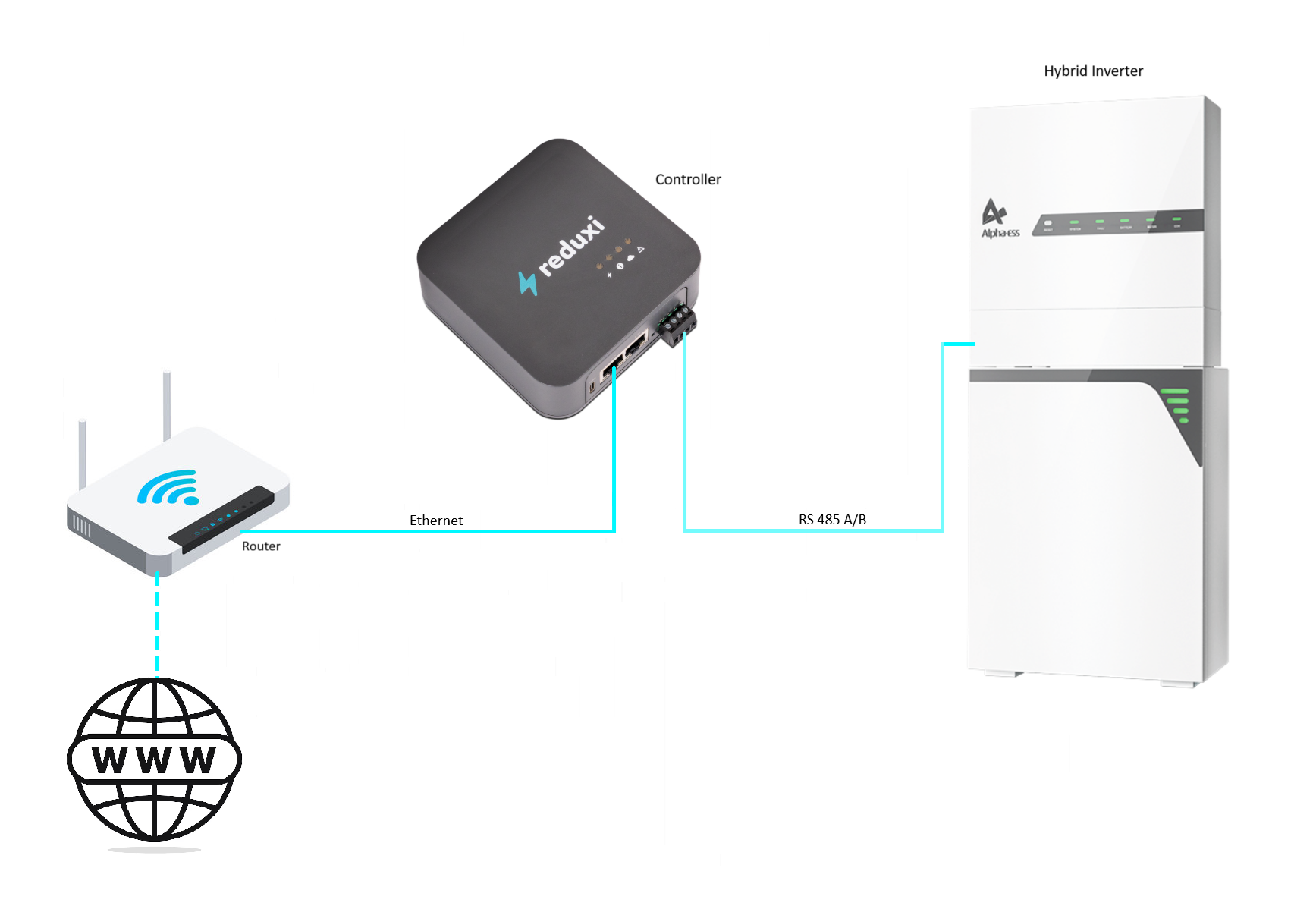

Schéma připojení přes Modbus RTU. Součásti: regulátor Reduxi (šedá skříňka s logem reduxi, popisek 'Controller'); router (bílý Wi-Fi router, popisek 'Router'); ikona zeměkoule WWW (internet); hybridní střídač (bílá jednotka AlphaESS s bateriovým stackem, popisek 'Hybrid Inverter'). Spojení: router – regulátor: plná azurová čára s popiskem 'Ethernet'; regulátor – hybridní střídač: plná azurová čára s popiskem 'RS 485 A/B'; router – internet (WWW): přerušovaná azurová čára.
Zapojení podle série:
AlphaESS Smile řady B
| Reduxi Controller | Barva vodiče (regulátor) | Barva vodiče (střídač) | Střídač AlphaESS |
|---|---|---|---|
| Kabel Ethernet | Konektor Ethernet RJ45 | ||
| RS 485 + | Modrobílá | Modrobílá | Pin 5 |
| RS 485 - | Modrá | Modrá | Pin 4 |
Textový popis tohoto obrázku

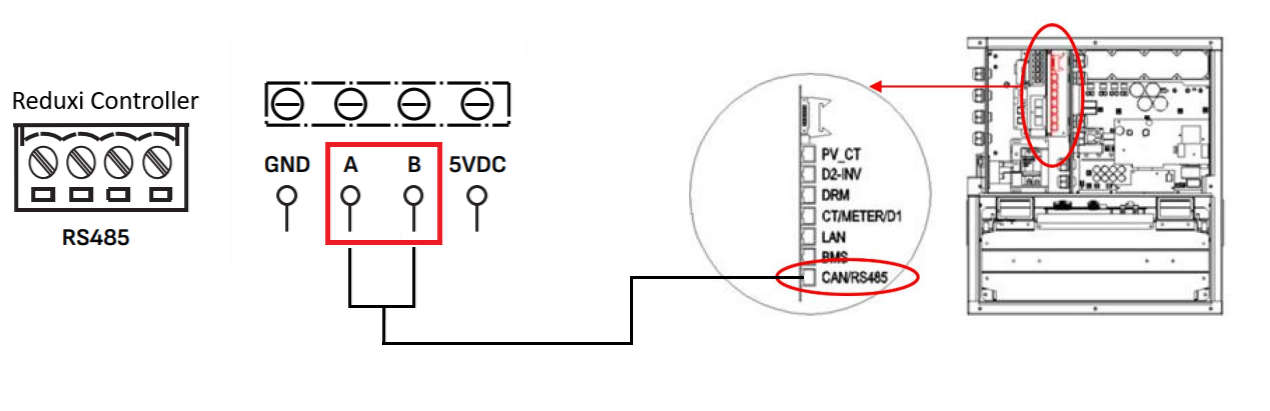

Schéma zapojení AlphaESS Smile řady B. Vlevo: 'Reduxi Controller' se čtyřpólovou svorkovnicí s popiskem 'RS485'. Nad ní je svorkovnice označena GND, A, B, 5VDC; svorky A a B jsou orámovány červeně. Od A a B vede černá čára ke střídači vpravo. Vpravo: zvětšený kruh se seznamem konektorů střídače PV_CT, D2-INV, DRM, CT/METER/D1, LAN, BMS a CAN/RS485; položka CAN/RS485 je zakroužkována červeně a vodič z A a B končí tam. Červená šipka spojuje kruh s výkresem skříně střídače, kde je oblast konektorů zakroužkována červeně.
AlphaESS Smile řady G
| Reduxi Controller | Barva vodiče (regulátor) | Barva vodiče (střídač) | Střídač AlphaESS |
|---|---|---|---|
| Kabel Ethernet | Konektor Ethernet RJ45 | ||
| RS 485 + | Modrobílá | Modrobílá | Pin 5 |
| RS 485 - | Modrá | Modrá | Pin 4 |
Textový popis tohoto obrázku

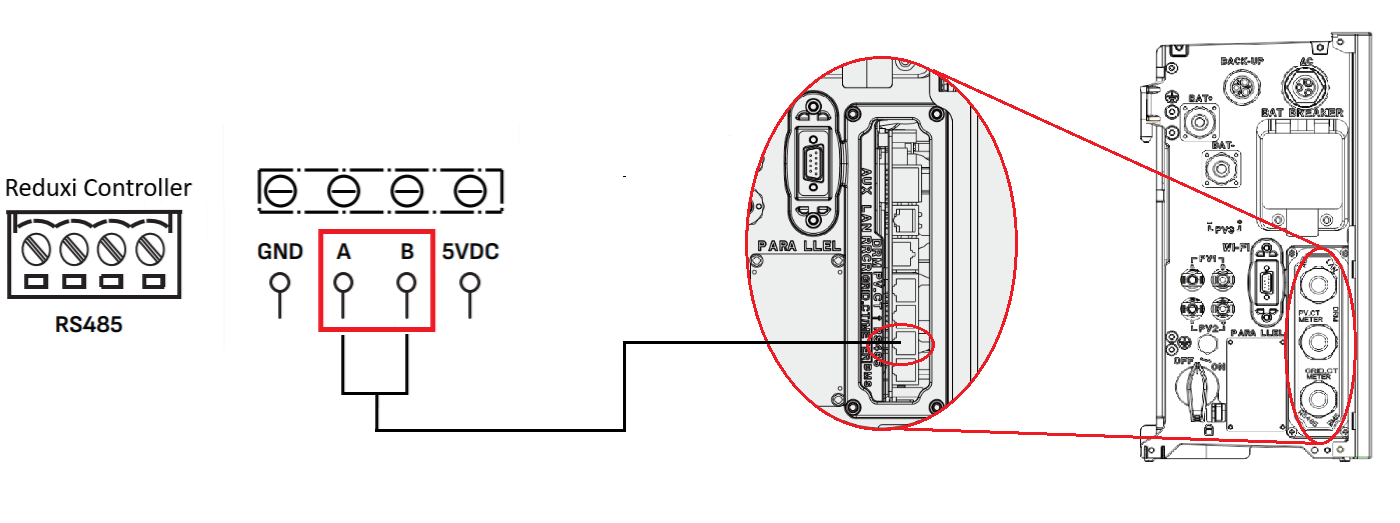

Schéma zapojení AlphaESS Smile řady G. Vlevo: 'Reduxi Controller' se čtyřpólovou svorkovnicí s popiskem 'RS485'. Nad ní je svorkovnice označena GND, A, B, 5VDC; svorky A a B jsou orámovány červeně. Od A a B vede černá čára ke konektoru ve střídači. Vpravo: zvětšený oválný pohled na blok konektorů střídače s malým portem nahoře a několika porty typu RJ45; vodič končí na jednom z portů, zakroužkovaném červeně. Červené čáry spojují ovál s výkresem střídače vpravo, kde jsou dvě skupiny portů na pravé straně zakroužkovány červeně; na výkresu střídače jsou popisky.
AlphaESS Smile řady T-10
| Reduxi Controller | Barva vodiče (regulátor) | Barva vodiče (střídač) | Střídač AlphaESS |
|---|---|---|---|
| Kabel Ethernet | Konektor Ethernet RJ45 | ||
| RS 485 + | Modrobílá | Modrobílá | Pin 5 |
| RS 485 - | Modrá | Modrá | Pin 4 |
Textový popis tohoto obrázku

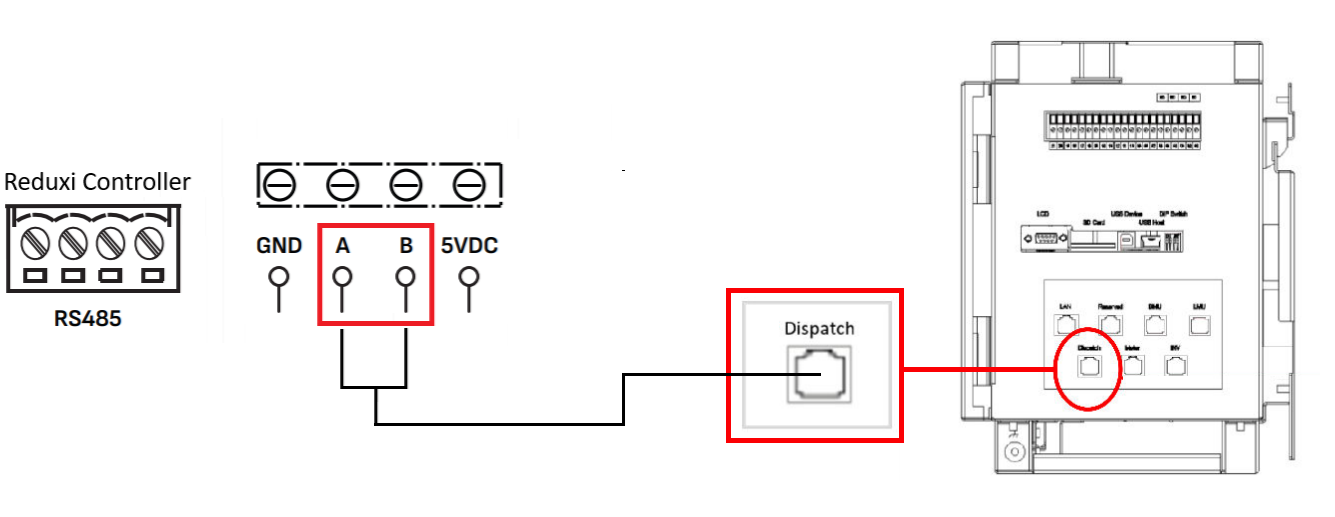

Schéma zapojení AlphaESS Smile řady T-10. Vlevo: 'Reduxi Controller' se čtyřpólovou svorkovnicí s popiskem 'RS485'. Nad ní je svorkovnice označena GND, A, B, 5VDC; svorky A a B jsou orámovány červeně. Od A a B vede černá čára k červeně orámovanému poli s popiskem 'Dispatch', na němž je zásuvka typu RJ45. Od tohoto pole vede červená čára k červenému kruhu na výkresu střídače vpravo, který označuje port, kam se kabel připojuje.
Aktualizaci provedete tak, že kontaktujete podporu AlphaESS e-mailem: info@alpha-ess.com
Po dokončení aktualizace pokračujte Bod 4.
4 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local. IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení)Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
5 Přidání hybridního střídače AlphaESS do systému Reduxi
Po připojení hybridního střídače AlphaESS jej zaregistrujte jako nové zařízení.
5.1 Základní nastavení
Přihlaste se lokálně do aplikace Reduxi Configurator na regulátoru (viz bod 4) a klikněte na + Add device.
Textový popis tohoto obrázku
Snímek obrazovky postranního panelu Reduxi Configurator. Záhlaví: logo reduxi Configurator. Sekce Devices (s ikonou minus) obsahuje: Iskraemeco AM550 (ikona sloupu vysokého napětí) a dvě položky s ikonami slunce bez viditelných názvů. Dole je tlačítko Add device se znaménkem plus, označené azurovým obdélníkem.
V prvním kroku definujte základní nastavení:
- Device type:
Hybrid Inverter - Typ:
AlphaESS Smile Series - Název: libovolný název, například AlphaESS Smile G3-S5
Textový popis tohoto obrázku

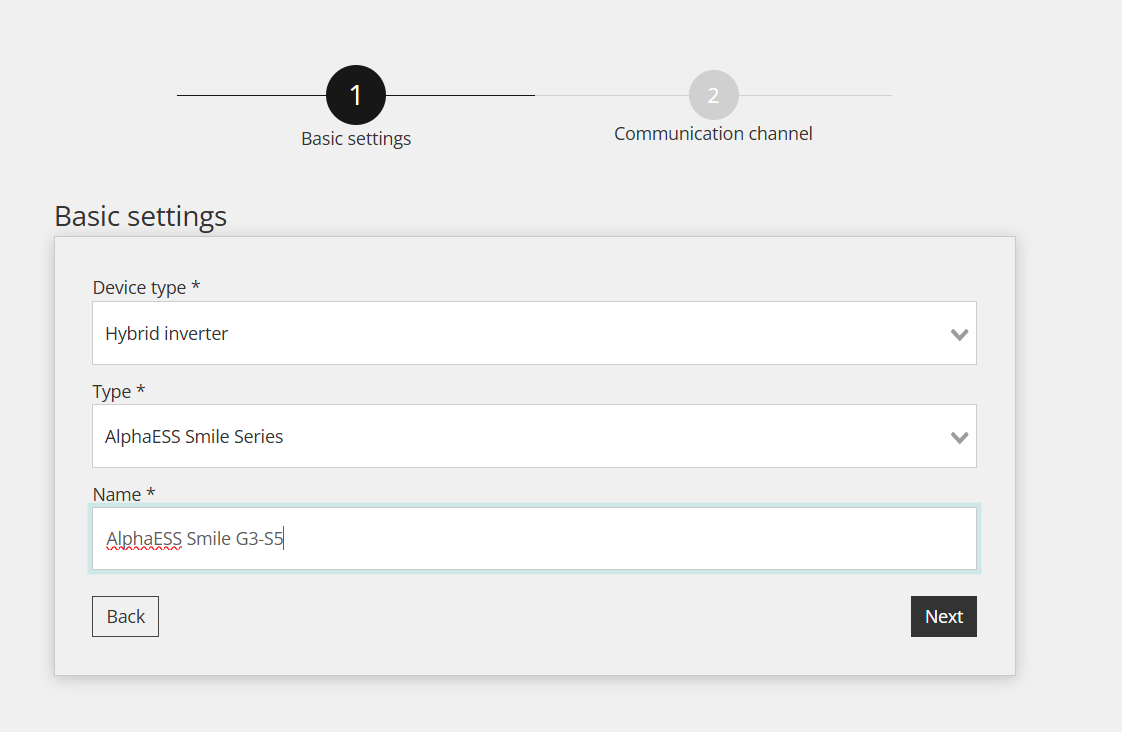

Snímek obrazovky průvodce Reduxi Configurator, krok 1 'Basic settings' (krok 2 'Communication channel' je zašedlý). Formulář: Device type *: Hybrid inverter; Type *: AlphaESS Smile Series; Name *: AlphaESS Smile G3-S5 (pole je aktivní s kurzorem, pravopis je podtržený). Tlačítka: Back, Next.
Kliknutím na Next přejdete k nastavení komunikace.
5.2 Nastavení komunikace
V tomto kroku se nastavuje spojení Modbus mezi regulátorem Reduxi a střídačem. Podle použitého připojení zvolte Modbus TCP/IP nebo Modbus RTU.
Modbus TCP
| Parametr | Hodnota |
|---|---|
| Připojení | TCP/IP |
| IP | IP adresa střídače AlphaESS, nebo použijte Scan for IP |
| Port | 502 |
| Modbus unit ID |
85 (výchozí) |
Textový popis tohoto obrázku

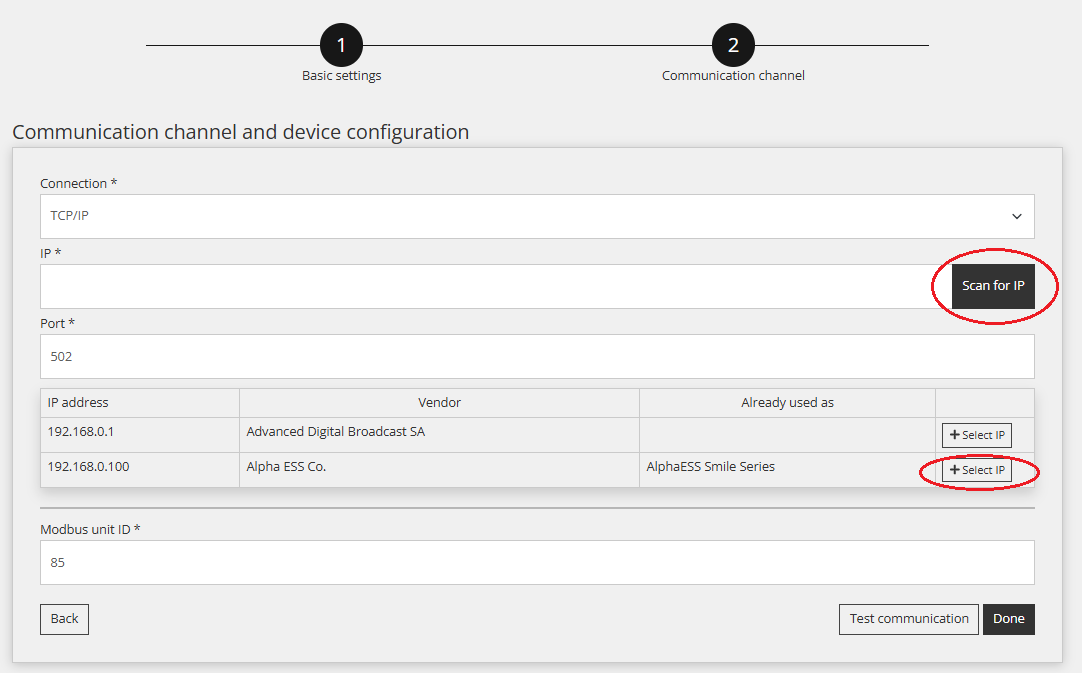

Snímek obrazovky průvodce Reduxi Configurator, krok 2 'Communication channel' (krok 1 'Basic settings' je hotový), s nadpisem 'Communication channel and device configuration'. Pole: Connection *: TCP/IP; IP *: prázdné, s tlačítkem 'Scan for IP' zakroužkovaným červeně; Port *: 502. Tabulka nalezených zařízení se sloupci IP address, Vendor, Already used as, každý řádek má tlačítko '+ Select IP': řádek 1: 192.168.0.1, Advanced Digital Broadcast SA, (prázdné); řádek 2: 192.168.0.100, Alpha ESS Co., AlphaESS Smile Series, jeho tlačítko '+ Select IP' je zakroužkované červeně. Modbus unit ID *: 85. Tlačítka: Back, Test communication, Done.
Modbus RTU
| Parametr | Hodnota |
|---|---|
| Připojení | Local Port |
| Port | 1 |
| Přenosová rychlost | 9600 |
| Datové bity | 8 |
| Stop bity | 1 |
| Parita | None |
| Modbus unit ID |
85 (výchozí) |
Textový popis tohoto obrázku

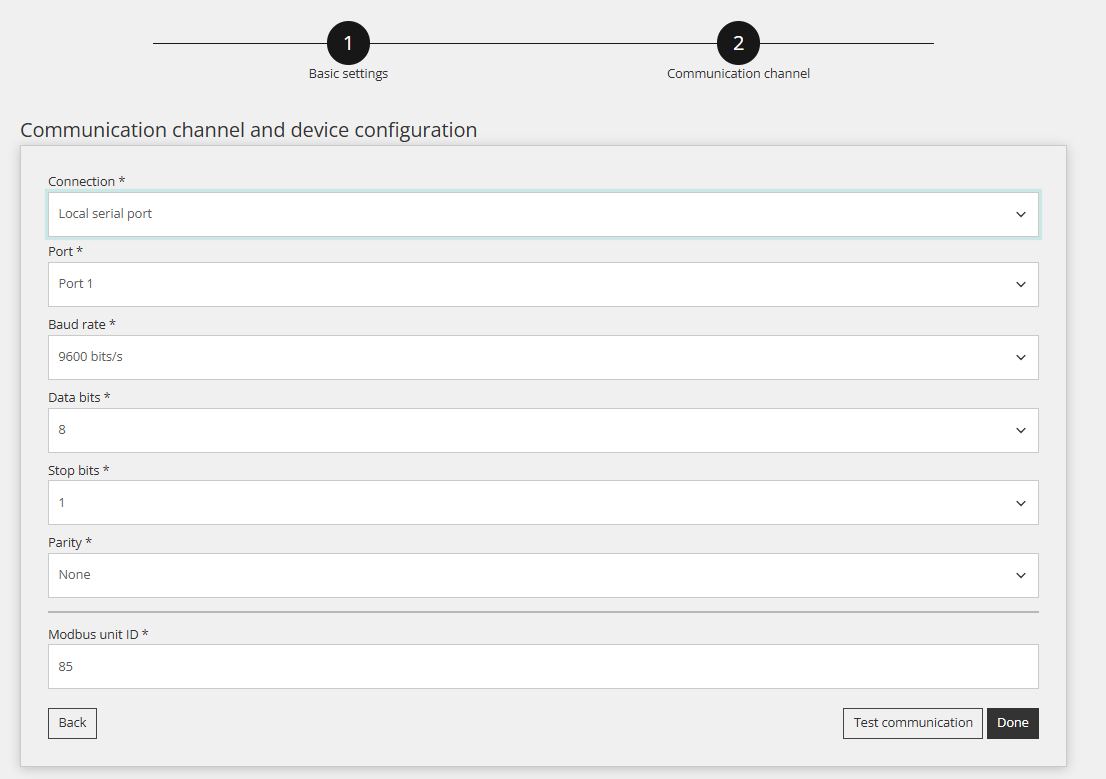

Snímek obrazovky průvodce Reduxi Configurator, krok 2 'Communication channel' (krok 1 'Basic settings' je hotový), s nadpisem 'Communication channel and device configuration'. Pole: Connection *: Local serial port; Port *: Port 1; Baud rate *: 9600 bits/s; Data bits *: 8; Stop bits *: 1; Parity *: None; Modbus unit ID *: 85. Tlačítka: Back, Test communication, Done.
5.3 Test komunikace
Klikněte dole v průvodci na Test communication. Test jednou přečte data ze střídače AlphaESS a nic neuloží. Pokud test uspěje, klikněte na Done: zařízení vytvoří až Done.
Textový popis tohoto obrázku
Snímek obrazovky spodní lišty tlačítek stránky Reduxi Configurator. Vlevo: tlačítko 'Back'. Vpravo: tlačítko 'Test communication' (označené azurovým rámečkem) a tmavé tlačítko 'Done'.
Textový popis tohoto obrázku
Snímek obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbalovací nabídka). IP *: 192.168.50.243, s tlačítkem 'Scan for IP'. Port *: 502, s tlačítkem 'Test port'. Modbus unit ID *: 1. Tlačítka dole: Back (vlevo), Test communication a Done (vpravo). Tlačítko Done je označeno azurovým rámečkem.
Test vrátí jeden ze dvou výsledků:
Textový popis tohoto obrázku
Snímek obrazovky dialogu Test communication v Reduxi Configurator (křížek zavření vpravo nahoře, tmavé tlačítko Close vpravo dole). Zelený text v bílém rámečku: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Další parametry: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (na obrázku částečně oříznuto); PV_POWER_ACTIVE_MAX: 0.
Textový popis tohoto obrázku
Snímek obrazovky dialogu s názvem Test communication se zavíracím křížkem vpravo nahoře. Zpráva červeným textem: Unable to communicate with device. Tmavé tlačítko vpravo dole: Close.
Pokud test selže, zkontrolujte nastavení a zapojení a zkuste to znovu.
6 Kontrola naměřených hodnot
6.1 Last measurements
V Reduxi Configurator zkontrolujte naměřené hodnoty a to, zda zařízení správně komunikuje, v části Devices – AlphaESS Smile G3-S5 – Last measurements.
Textový popis tohoto obrázku
Snímek obrazovky stránky 'Last measurements' zařízení v Reduxi Configurator. Karty: Last measurements (aktivní), Analyze, Archive. Vpravo nahoře: rozbalovací nabídka obnovování 'Without refreshing' a tlačítko obnovení. Karta 'Control type': tlačítka Auto (světle zelené) a Manual (tmavé, vybrané); časová značka 14. 03. 2025 12:49:13. Všechny hodnoty níže mají časovou značku 14. 03. 2025 12:49:01, pokud není uvedeno jinak. Karta PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: prázdné (jednotka kW); enumeration.PV_STATE_NAME: CONNECTED. Karta Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Karta Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Karta Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Karta Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: prázdné (kW); Grid export active power limit: prázdné (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Karta Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (časová značka 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
6.2 Povolení řízení systémem Reduxi
Pro pokročilé řízení začleňte zařízení do optimalizačních režimů systému Reduxi. V Reduxi Configurator v části Devices – AlphaESS G3-S5 nastavte control type na AUTO. Teprve pak mají příkazy strategie vliv na baterii.
Chcete-li dosáhnout maximální flexibility a snížit náklady na energii díky dynamickým cenám a dynamickým tarifům, nastavte strategii podle popisu v článku Strategie pro řídicí jednotku Reduxi.
Po přidání zařízení ho můžete sledovat a ovládat v aplikaci Reduxi.
✓ Shrnutí
Příprava (body 1–2): Prostudujte dokumenty výrobce a připravte kabel nebo Wi-Fi dongle a notebook či tablet.
AlphaESS Smile (bod 3): Připojte střídač přes LAN, Wi-Fi dongle nebo Modbus RTU. Požádejte podporu AlphaESS o nejnovější firmware. Aktualizace aktivuje komunikaci TCP nebo RTU.
Přidání do Reduxi (body 4–5): Otevřete Configurator a přidejte zařízení s typem AlphaESS Smile Series. Zadejte IP adresu a port 502, nebo hodnoty RTU, a Modbus unit ID 85. Spusťte Test communication.
Spuštění provozu (bod 6): Zkontrolujte Last measurements a nastavte control type na AUTO.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Test komunikace selže | Zkontrolujte nastavení a zapojení. Ověřte IP adresu, port 502 a Modbus unit ID 85 a zda je nainstalován nejnovější firmware (viz bod 3). |
| Modbus TCP neodpovídá | Střídač potřebuje nejnovější firmware, při použití Wi-Fi donglu také dongle. Obraťte se na podporu AlphaESS: info@alpha-ess.com. Aktualizace aktivuje komunikaci TCP. |
| Modbus RTU neodpovídá | Zkontrolujte zapojení (RS 485 + na pinu 5, RS 485 - na pinu 4) a nastavení RTU: port 1, 9600 baudů, 8 datových bitů, 1 stop bit, bez parity. Střídač potřebuje nejnovější firmware. |
| IP adresa nebyla při skenování nalezena | Vyberte odpovídající IP adresu v seznamu a přidejte ji tlačítkem select IP. Jinak zadejte IP adresu ručně. |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
reduxi.local se nenačte |
Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dostupnost, IP adresu / port / unit ID a zda je na zařízení povolen protokol. |
