Jak připojit solární střídač s AC vazbou (hybridní střídač Deye, další PV na portu GEN) k řídicí jednotce Reduxi
Nastavení hybridního střídače Deye s dalším solárním střídačem s AC vazbou na portu GEN.
Textový popis tohoto obrázku

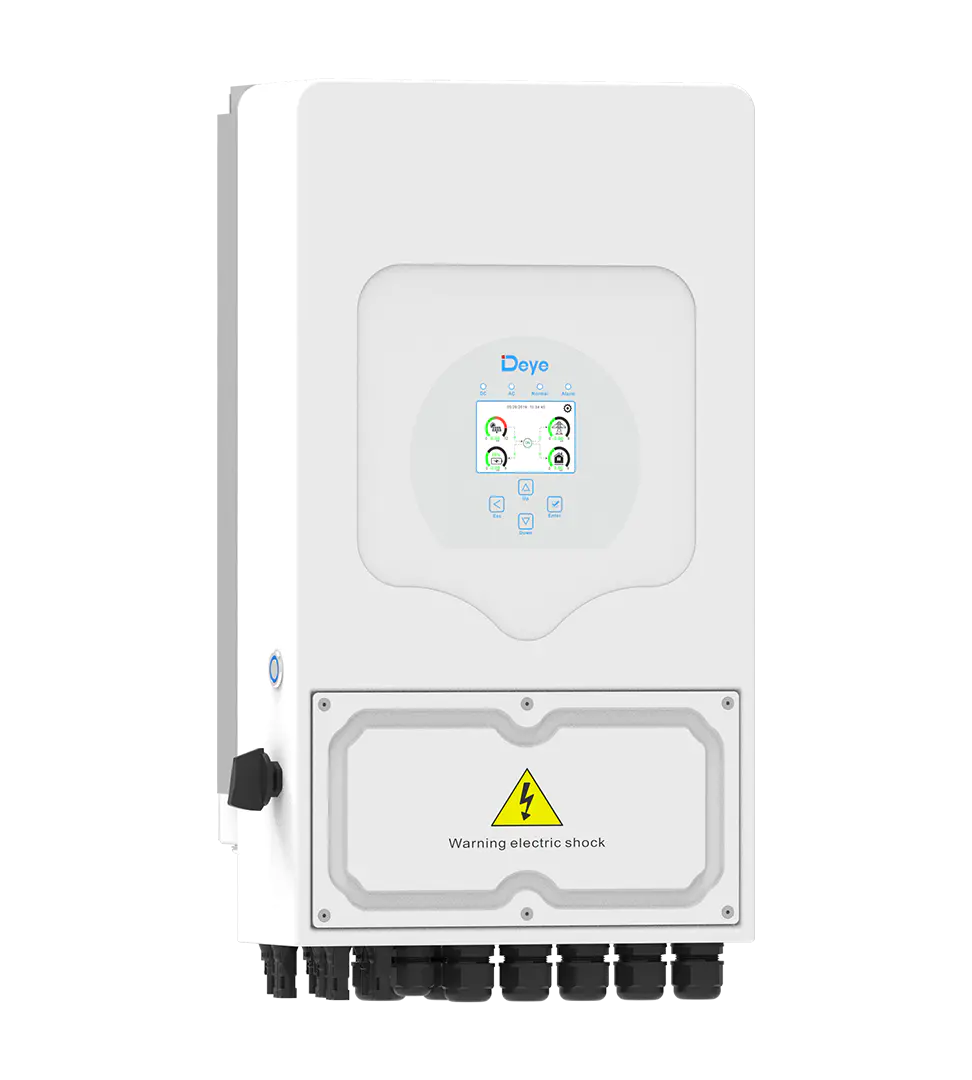

Fotografie bílého nástěnného hybridního střídače s logem 'Deye' na přední straně. Pod logem má kulatý panel displeje s malou barevnou obrazovkou a dotykovými tlačítky a dole kryt ve tvaru zaobleného obdélníku se žlutým výstražným trojúhelníkem s popiskem 'Warning electric shock'. Na spodní hraně jsou kabelové průchodky.
1 Potřebné vybavení
Potřebujete následující součásti:
- Hybridní střídač Deye s dalším střídačem PV připojeným k portu GEN
- Další elektroměr Grid Tie (Grid_Tie_meter2), nebo emulátor RS485 Reduxi, pokud elektroměr nelze připojit k hybridnímu střídači Deye (viz Bod 4)
- Reduxi Controller
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
2 Přehled systému a zapojení
2.1 Schéma
Schéma ukazuje solární střídač s AC vazbou a hybridní střídač Deye s dalším PV připojeným k portu GEN.
Textový popis tohoto obrázku

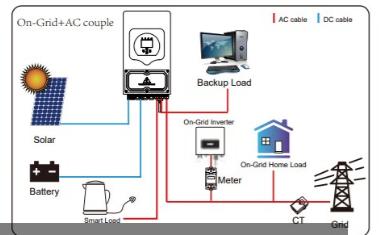

Schéma s názvem 'On-Grid+AC couple' s legendou: červená čára 'AC cable', modrá čára 'DC cable'. Komponenty s popisky: hybrid inverter (nahoře uprostřed); Backup Load (ikona počítače); Solar (ikona panelu); Battery; Smart Load (ikona konvice); On-Grid Inverter (malá skříňka střídače); Meter; On-Grid Home Load (ikona domu); CT; Grid (stožár). Solar a Battery jsou ke hybridnímu střídači připojeny modrými čarami DC. Červené čáry AC spojují střídač s Backup Load, Smart Load, On-Grid Inverter a Meter a vedou k CT a Grid vpravo; On-Grid Inverter a Meter napájejí On-Grid Home Load.
2.2 Definice pinů
- Piny 1 a 2:
EX_meter_for_CT - Piny 4 a 5:
Grid_Tie_meter2
Textový popis tohoto obrázku

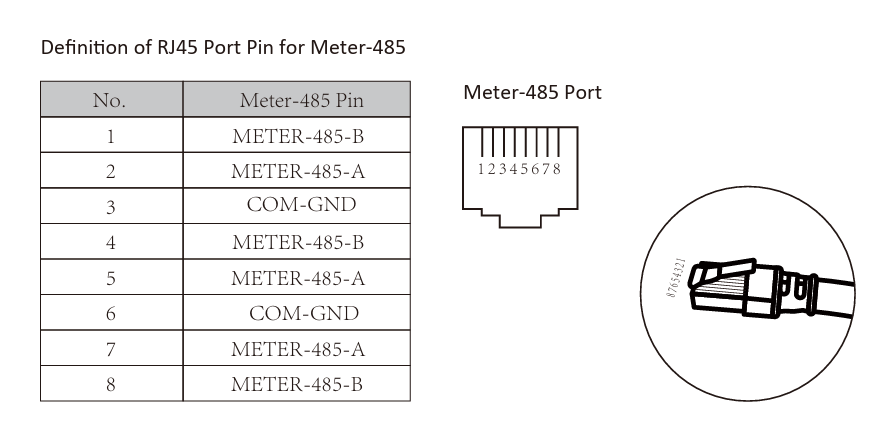

Snímek obrazovky z příručky s názvem 'Definition of RJ45 Port Pin for Meter-485'. Tabulka se sloupci No. a Meter-485 Pin: 1 METER-485-B; 2 METER-485-A; 3 COM-GND; 4 METER-485-B; 5 METER-485-A; 6 COM-GND; 7 METER-485-A; 8 METER-485-B. Vpravo: výkres 'Meter-485 Port' jako zásuvky RJ45 s piny očíslovanými 1 2 3 4 5 6 7 8 a zakroužkovaný detail zástrčky RJ45 s kabelem.
3 Konfigurace zařízení (hybridní střídač Deye)
3.1 Pokročilá nastavení
V části Advanced Settings nastavte obě možnosti na TRUE a vyberte svůj elektroměr.
Textový popis tohoto obrázku

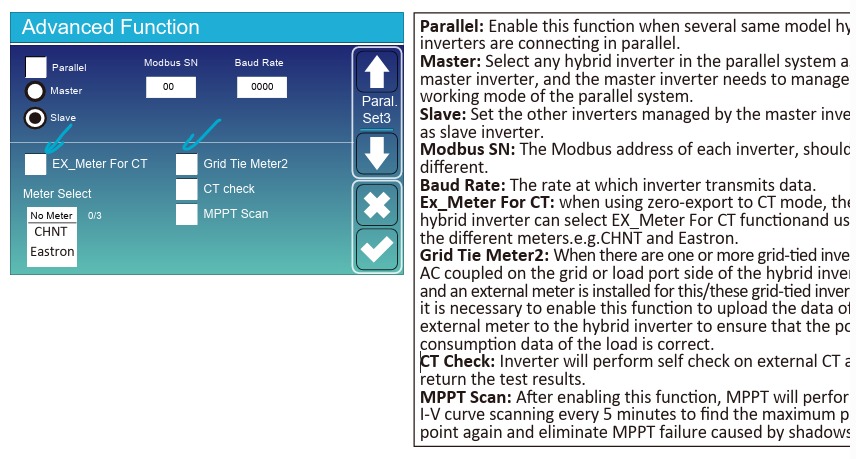

Snímek obrazovky střídače Deye 'Advanced Function' (modrý panel) vedle textu nápovědy. Levá strana: zaškrtávací pole Parallel (nezaškrtnuto); přepínače Master (nevybráno) a Slave (vybráno); Modbus SN: 00; Baud Rate: 9600; zaškrtávací pole EX_Meter For CT s modrou šipkou, která na ně ukazuje; zaškrtávací pole Grid Tie Meter2 s modrou šipkou, která na ně ukazuje; zaškrtávací pole CT check; zaškrtávací pole MPPT Scan; rozbalovací seznam Meter Select zobrazující 'No Meter' s položkami seznamu CHNT a Eastron. Na tomto obrázku se obě označená zaškrtávací pole jeví jako prázdná (není vidět žádné zaškrtnutí), což se liší od popisku 'obě možnosti nastaveny na TRUE'. Boční tlačítka: Paral Set3, šipka dolů, X, zaškrtnutí. Pravá strana: text nápovědy (oříznutý na pravém okraji) popisující Parallel, Master, Slave, Modbus SN, Baud Rate, Ex_Meter For CT, Grid Tie Meter2, CT Check a MPPT Scan.
3.2 Nastavení Modbus pro Grid_Tie_meter2
| Parametr | Hodnota |
|---|---|
| Přenosová rychlost | 9600 |
| Slave | 2 |
3.3 Další PV na portu GEN
Další PV je připojeno k portu GEN.
Textový popis tohoto obrázku

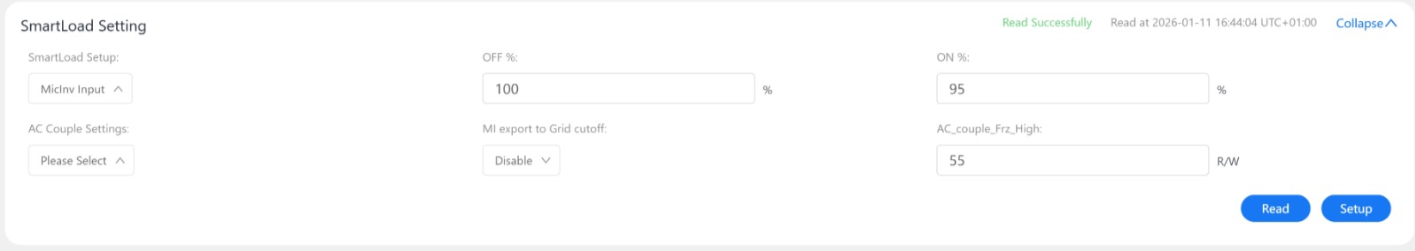

Malý snímek obrazovky panelu nastavení s názvem 'SmartLoad Setting' (webové rozhraní střídače Deye). Dva řádky polí: první řádek: rozbalovací seznam SmartLoad setup, OFF % s hodnotou 100 a jednotkou %, ON % s hodnotou 95 a jednotkou %; druhý řádek: rozbalovací seznam 'AC Couple Settings' zobrazující 'Please select', rozbalovací seznam 'MI export to Grid cut-off' zobrazující 'Disable' a pole s hodnotou přibližně 55 a jednotkou. Vpravo nahoře: zelená stavová zpráva 'Read Successfully' s časovým razítkem a odkaz 'Collapse'. Dvě modrá tlačítka vpravo dole: 'Read' a 'Setup'.
4 Emulátor dalšího elektroměru Grid Tie
Emulátor použijte, pokud nelze další elektroměr Grid Tie připojit k hybridnímu střídači Deye. V takovém případě rozhraní RS485 řídicí jednotky Reduxi emuluje data elektroměru pro hybridní střídač Deye.
Schéma zapojení:
Textový popis tohoto obrázku

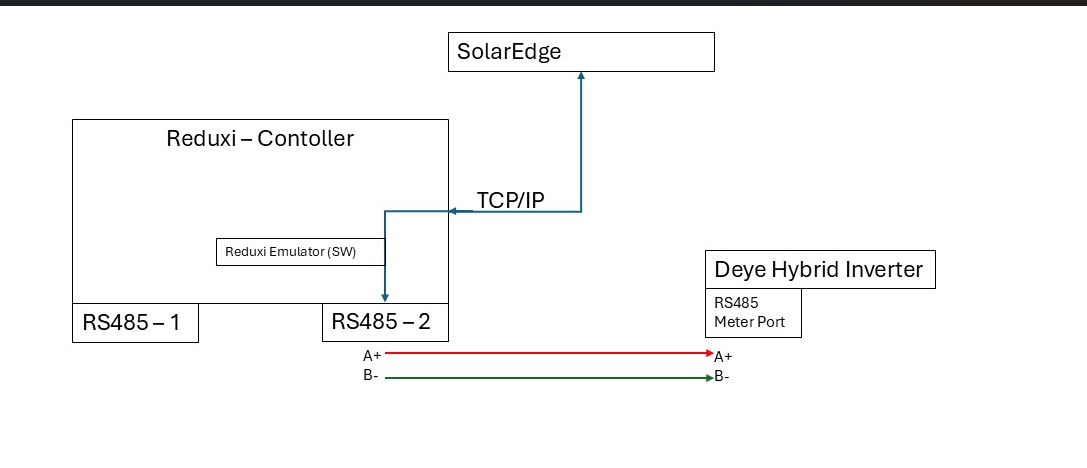

Schéma zapojení emulátoru. Rámečky: 'SolarEdge' nahoře; velký rámeček 'Reduxi – Contoller' [tak je to napsáno na obrázku] obsahující malý rámeček 'Reduxi Emulator (SW)' a dva rámečky portů 'RS485 – 1' a 'RS485 – 2'; rámeček 'Deye Hybrid Inverter' s podrámečkem 'RS485 Meter Port'. Modrá čára s popiskem 'TCP/IP' vede od rámečku SolarEdge k rámečku Reduxi Emulator (SW) uvnitř řídicí jednotky, se šipkou ukazující na RS485 – 2. Z RS485 – 2 vedou dvě čáry k Deye RS485 Meter Port: červená čára A+ na A+ a zelená čára B- na B-.
5 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local. IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení)Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
6 Přidání zařízení do Reduxi
6.1 Základní nastavení
Přidejte hybridní střídač Deye do Reduxi Configurator podle popisu v článku Připojení hybridního střídače Deye k Reduxi. Přihlaste se lokálně do Reduxi Configurator (viz Bod 5) a klikněte na + Add device.
6.2 Test komunikace
Klikněte dole v průvodci na Test communication. Jednou přečte data z hybridního střídače Deye a nic neuloží. Pokud je test úspěšný, klikněte na Done: zařízení vytvoří pouze Done.
Textový popis tohoto obrázku
Snímek obrazovky spodní lišty tlačítek stránky Reduxi Configurator. Vlevo: tlačítko 'Back'. Vpravo: tlačítko 'Test communication' (označené azurovým rámečkem) a tmavé tlačítko 'Done'.
Textový popis tohoto obrázku
Snímek obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbalovací nabídka). IP *: 192.168.50.243, s tlačítkem 'Scan for IP'. Port *: 502, s tlačítkem 'Test port'. Modbus unit ID *: 1. Tlačítka dole: Back (vlevo), Test communication a Done (vpravo). Tlačítko Done je označeno azurovým rámečkem.
7 Kontrola naměřených hodnot
7.1 Last measurements
Po navázání komunikace zkontrolujte hodnoty zařízení v Reduxi Configurator v části Devices.
7.2 Povolení řízení pomocí Reduxi
Nastavte control type na AUTO. Pouze tehdy ovlivňují příkazy strategie zařízení. Postup definování strategie najdete v článku Strategie pro řídicí jednotku Reduxi.
✓ Shrnutí
Příprava (body 1–2): Připravte hybridní střídač Deye, další elektroměr Grid Tie nebo emulátor RS485 Reduxi a zapojení.
Hybridní střídač Deye (body 3–4): Nastavte obě pokročilá nastavení na TRUE, nastavte Grid_Tie_meter2 na 9600 baudů a slave 2 a vypněte MI export to Grid.
Přidání do Reduxi (body 5–6): Přihlaste se do Reduxi Configurator, přidejte zařízení a otestujte komunikaci.
Spuštění do provozu (bod 7): Zkontrolujte naměřené hodnoty a nastavte control type na AUTO.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Grid_Tie_meter2 neodpovídá | Zkontrolujte zapojení pinů (piny 4 a 5), přenosovou rychlost 9600 a adresu slave 2. |
| Další PV dodává do sítě | Ověřte, že je MI export to Grid Disabled (bod 3.3). |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
reduxi.local se nenačte |
Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dostupnost, IP adresu / port / unit ID a zda je na zařízení povolen protokol. |
