Jak připojit systém pro ukládání energie CHINT POWER CPS ES-125kW-261kWh-EU k řídicí jednotce Reduxi
Integrujte komerčně-průmyslový systém pro ukládání energie CHINT k řídicí jednotce Reduxi přes Modbus TCP/IP pro maximální flexibilitu a nižší náklady na energii.
Textový popis tohoto obrázku

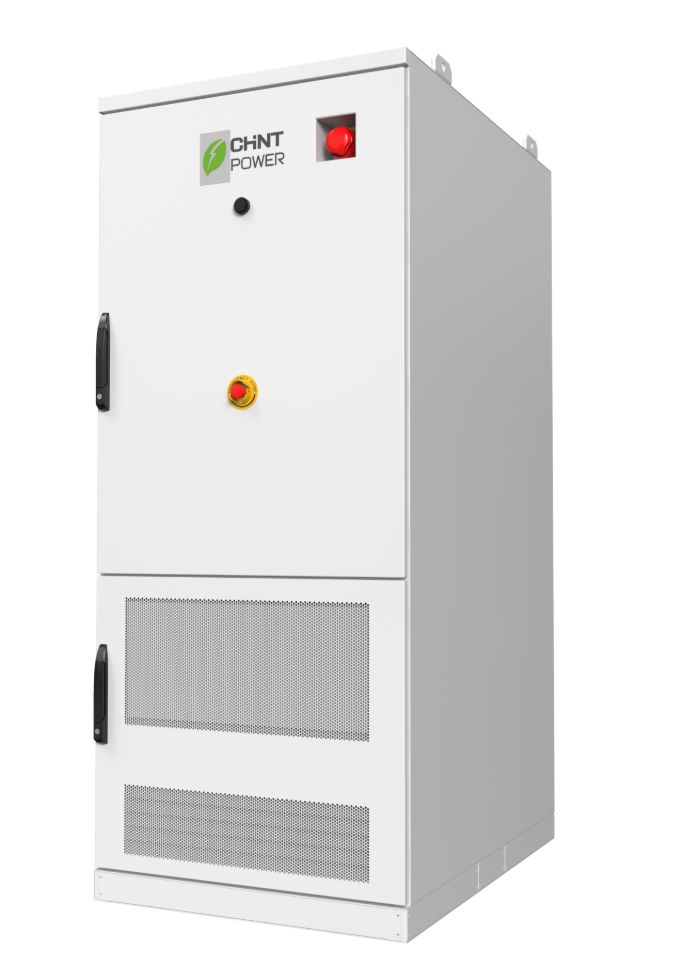

Produktová fotografie (obrázek výrobce) volně stojící bílé venkovní skříně pro ukládání energie s logem 'CHINT POWER' (zelený symbol listu) v horní části dveří. Červené nouzové tlačítko je v prohlubni vpravo nahoře na přední straně a další kulaté žluto-červené nouzové tlačítko uprostřed dveří; pod logem je malé černé kulaté tlačítko. Dveře mají černou kliku na levém okraji. Perforované větrací mřížky jsou ve spodní části dveří a nad soklem. Zobrazeno na bílém pozadí.
1 Technická dokumentace
Níže uvedené klíčové údaje pocházejí z datového listu výrobce pro CPS ES-125kW/261kWh-EU.
Dokumenty výrobce:
- Datový list – CPS ES-125kW/261kWh-EU (PDF, EN)
- Uživatelská příručka – vydání pro USA, Rev. 1.6 (PDF, EN)
- Uživatelská příručka, model pro EU – CPS ES-125kW/261kWh-EU, v2.1, duben 2026 (PDF, EN)
- Stránka produktu CHINT POWER – CPS ES-125kW/261kWh-EU
2 Potřebné vybavení
- Reduxi Controller (nainstalovaný a online)
- Systém pro ukládání energie CHINT CPS ES-125kW-261kWh-EU, uvedený do provozu
- Kabel Ethernet (Cat5 nebo Cat6) pro port LAN1 modulu LEMS
- Místní síť sdílená ESS a řídicí jednotkou Reduxi, nebo přímé kabelové připojení k zařízení Reduxi
- IP adresa ESS (zjistíte ji pomocí skenu sítě v Reduxi Configurator)
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
3 Přehled systému a zapojení
Systém pro ukládání energie CHINT (ESS) podporuje pro komunikaci s řídicí jednotkou Reduxi protokol Modbus TCP. Připojte jej kabelem Ethernet (Cat5 nebo Cat6) ke stejné místní síti jako řídicí jednotku Reduxi nebo přímo k zařízení Reduxi. Připojení se provádí přes síťový port LAN1 na modulu LEMS systému ESS.
Textový popis tohoto obrázku
Schéma síťového připojení. Komponenty: řídicí jednotka Reduxi (šedá skříňka s logem reduxi, popisek 'Controller'); Router (bílý router Wi-Fi, popisek 'Router'); ikona zeměkoule WWW (internet); skříň CHINT ESS (bílá skříň s logem CHINT POWER, červeným vypínačem a popiskem 'CHINT ESS CPS'). Spojení: Controller k Router: plná světle modrá čára s popiskem 'Ethernet'; Router k CHINT ESS: plná světle modrá čára s popiskem 'Ethernet'; Router k internetu (WWW): přerušovaná světle modrá čára.
Textový popis tohoto obrázku
Výkres výrobce 'Figure 3-10 LEMS Location'. Vlevo: čárový výkres otevřené skříně pro ukládání energie s bateriovými moduly naskládanými vlevo a dveřmi vpravo; modul LEMS na dveřích je zvýrazněn světle modrým rámečkem a vodicí čárou s popiskem 'LEMS'. Vpravo: zvětšený pohled na modul LEMS ve světle modrém rámečku s popiskem '4n', portem LAN nahoře a dvěma porty s popisky 'COM1' a 'COM2'. Světle modrá čára vede od horního portu k tyrkysové zástrčce kabelu Ethernet směřující dolů, s popiskem 'Ethernet'.
4 Konfigurace zařízení na ESS
Dvě nastavení na ESS připraví systém pro Reduxi: připojení Modbus TCP a režim vzdáleného řízení (remote dispatch).
4.1 Modbus TCP
ESS podporuje komunikaci Modbus TCP pro EMS třetích stran, jako je Reduxi. Komunikace probíhá přes port LAN1 modulu LEMS. Ve většině instalací není nutná žádná samostatná akce „zapnout Modbus“. Po uvedení do provozu se ujistěte, že:
- LEMS má platnou IP adresu v místní síti,
- Reduxi se k zařízení může dostat přes síť a
- port TCP
502je na ESS otevřený.
Pokud komunikace nefunguje, zkontrolujte síťová nastavení ESMU v lokálním rozhraní a obraťte se na dokumentaci nebo podporu CHINT.
4.2 Nastavení EMS (System remote dispatch)
Aby mohlo Reduxi CHINT ESS řídit, upravte nastavení ve webovém rozhraní ESS.
BMS se nachází uvnitř dveří. Pokud se po aktivaci dotykové obrazovky zobrazí výzva k zadání hesla, zadejte následující výchozí údaje:
Uživatelské jméno: admin · Heslo: 12345678
Textový popis tohoto obrázku
Výkres výrobce, 'Figure 3-8 BMS Location' [tak, jak je vytištěno na obrázku]. Čárový výkres otevřené skříně pro ukládání energie s bateriovými moduly naskládanými vlevo a otevřenými dveřmi vpravo. Světle modrý čtverec zvýrazňuje panel displeje na vnitřní straně dveří.
Poté se dostanete na hlavní stránku systému.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní CHINT POWER ESS. Horní nabídka: Home, Setting (zvýrazněno světle modrým rámečkem), Monitor, History, Operation, Help; vpravo nahoře: tlačítko Auto, uživatel admin, jazyk English. Levé menu: Basic parameters (vybráno), On-grid, Off-grid, Equipment parameters, User management. Karty: Strategy (vybráno), Economic, Others. Podkarty: Operation (vybráno), Backup, Fault handling, External ac solar. Pole: Dispatch mode: Self-consumption; Off-grid to On-grid: Manual; On-grid to Off-grid: Manual; Grid first policy: On-grid; Switch type: Non-seamless. Výběr stránky dole ukazuje stránku 1.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní CHINT POWER ESS. Horní nabídka: Home, Setting (vybráno), Monitor, History, Operation, Help; vpravo nahoře: tlačítko Auto, uživatel admin, jazyk. Levé menu: Basic parameters (vybráno), On-grid, Off-grid, Equipment parameters, User management. Karty: Strategy (vybráno), Economic, Others. Podkarty: Operation (vybráno), Backup, Fault handling, External ac solar. Pole: Dispatch mode: Self-consumption (text oříznutý jako 'Self-consumptio') se šipkou rozbalovacího seznamu zvýrazněnou světle modrým rámečkem; Off-grid to On-grid: Manual; On-grid to Off-grid: Manual; Grid first policy: On-grid; Switch type: Non-seamless. Výběr stránky dole ukazuje stránku 1.
Textový popis tohoto obrázku
Snímek obrazovky dialogu 'Modify parameter' webového rozhraní CHINT ESS (zavírací křížek vpravo nahoře). Pole: Dispatch mode (povinné) se zavřeným rozbalovacím seznamem s hodnotou 'Self-consu.' (oříznuto). Otevřený seznam zobrazuje: No control; System remote dispatch (zvýrazněno světle modrým rámečkem); Device remote dispatch; Self-consumption (zeleně, aktuální hodnota); TOU; Remote plan dispatch; Peak shaving; jedna další položka dole oříznutá. Zelené tlačítko je částečně skryté za seznamem; stránka na pozadí je zašedlá.
5 Přihlášení do webového rozhraní Reduxi
Zařízení se přidává v Configurator, tedy ve webovém rozhraní Reduxi Controller. Nepřidává se v samotné aplikaci Reduxi ani v Reduxi Cloud. Otevřít ho můžete dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
reduxi.app), otevřete lokalitu, přejděte na Manage location → OEM devices a klikněte na Activate tunnel connection. Potvrďte tlačítkem OK, počkejte přibližně 30 sekund a klikněte na Go to controller. Configurator se otevře v nové kartě bez hesla.http://reduxi.local. IP adresu najdete v seznamu zařízení ve svém routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení). Pokud bylo heslo při instalaci změněno, použijte to. Není to heslo vašeho účtu Reduxi.Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
admin není váš účet Reduxi. reduxi.local funguje pouze ve stejné síti jako řídicí jednotka.6 Přidání CHINT ESS do Reduxi
Jakmile je ESS připojeno a nakonfigurováno (viz Bod 4) a Configurator je otevřený (viz Bod 5), zaregistrujte jej jako nové zařízení (CHINT CPS ES-125kW-261kWh-EU).
6.1 Základní nastavení
Hybrid Inverter. Vyberte Type: CHINT CPS ES-125kW-261kWh-EU. Zařízení pojmenujte podle libosti, například Chint Power ESS.Textový popis tohoto obrázku
Snímek obrazovky postranního panelu Reduxi Configurator. Záhlaví: logo reduxi Configurator. Sekce Devices (s ikonou minus) obsahuje: Iskraemeco AM550 (ikona sloupu vysokého napětí) a dvě položky s ikonami slunce bez viditelných názvů. Dole je tlačítko Add device se znaménkem plus, označené azurovým obdélníkem.
Textový popis tohoto obrázku
Snímek obrazovky kroku 1 'Basic settings' průvodce v Reduxi Configurator (krok 2 'Communication channel' zašedlý). Formulář: Device type *: Hybrid inverter; Type *: CHINT CPS ES-125kW-261kWh-EU; Name *: Chint Power ESS. Tlačítka: Back, Next.
6.2 Nastavení komunikace
V dalším kroku nakonfigurujete komunikační kanál, který je zásadní pro správnou komunikaci Modbus TCP/IP. Vytváří spojení mezi řídicí jednotkou Reduxi a CHINT ESS.
| Parametr | Hodnota |
|---|---|
| Připojení | TCP/IP |
| IP | IP adresa CHINT ESS (hledanou IP adresu můžete najít skenem sítě) |
| Port | 502 |
| Modbus unit ID | Stejné ID, jaké je nastaveno na střídači (výchozí: 1) |
| Control mode | Vyberte, které režimy EMS se používají k řízení EMS |
| Zda je připojen elektroměr a PV | Nastavte na yes, pokud jsou elektroměr a PV připojeny přímo k zařízení ESS |
Textový popis tohoto obrázku
Snímek obrazovky kroku 2 'Communication channel' průvodce v Reduxi Configurator (krok 1 'Basic settings' hotov) s názvem 'Communication channel and device configuration'. Pole: Connection *: TCP/IP; IP *: prázdné, s tlačítkem 'Scan for IP'; Port *: 502; Modbus unit ID *: 1; Control mode *: EMS by inverter; Is electricity meter installed?: přepínač Yes; Is PV installed?: přepínač Yes. Tlačítka: Back, Test communication, Done.
6.3 Test komunikace
Pod poli komunikačního kanálu klikněte na Test communication. Jednou přečte data ze zařízení a nic neuloží a ověří, že spojení Modbus TCP/IP mezi zařízeními funguje. Pokud je test v pořádku, klikněte na Done: zařízení vytvoří pouze Done.
Textový popis tohoto obrázku
Snímek obrazovky spodní lišty tlačítek stránky Reduxi Configurator. Vlevo: tlačítko 'Back'. Vpravo: tlačítko 'Test communication' (označené azurovým rámečkem) a tmavé tlačítko 'Done'.
Textový popis tohoto obrázku
Snímek obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbalovací nabídka). IP *: 192.168.50.243, s tlačítkem 'Scan for IP'. Port *: 502, s tlačítkem 'Test port'. Modbus unit ID *: 1. Tlačítka dole: Back (vlevo), Test communication a Done (vpravo). Tlačítko Done je označeno azurovým rámečkem.
Textový popis tohoto obrázku
Snímek obrazovky dialogu 'Test communication' v Reduxi Configurator (zavírací křížek vpravo nahoře). Text zeleně: 'Successful readout from device'. Hodnoty: Battery active power: 0.0 W; Battery current: 0.0 A; Battery export active energy: 0 Wh; Battery import active energy: 38000000 Wh; Battery max. active power: 750000.0 W; Battery state name: STANDBY null; Battery state of charge: 10.0 %; Battery temperature: 28.0 °C; Battery voltage: 830.9333 V; Error: false null; Inverter active power: 0.0 W; Inverter max. power: 750000.0 W; Inverter min. power: -750000.0 W; Operating mode: ON_GRID null; State name: STANDBY null; Additional parameter - BATTERY_SOH: 100.0. Tlačítko: Close.
Textový popis tohoto obrázku
Snímek obrazovky dialogu s názvem Test communication se zavíracím křížkem vpravo nahoře. Zpráva červeným textem: Unable to communicate with device. Tmavé tlačítko vpravo dole: Close.
Pokud test selže, zkontrolujte síťovou kabeláž, nastavení IP a nastavení na řídicí jednotce Reduxi a zkuste to znovu.
7 Kontrola naměřených hodnot
7.1 Kontrola naměřených hodnot
Zkontrolujte naměřené hodnoty zařízení a zda správně komunikuje, v části Devices → Chint Power ESS → Last measurements.
Textový popis tohoto obrázku
Snímek obrazovky stránky zařízení v Reduxi Configurator, vybraná karta 'Last measurements' (další karty: Analyze, Archive, Details). Karta 'Control type': tlačítka Auto (vybráno) a Manual. Karta 'Battery', řádky (popisek: hodnota): Active power: 0.0; Current: 0.00 A; Voltage: 830.93 V; Battery state: STANDBY; State of charge: 10.00 %; další řádek: 10.00 %; Capacity: 156.6; Max capacity: 1,566.0; další řádek: 100.00 %; Import active energy: 38,000.00; Temperature: 28.00; Export active energy: 0.0; další řádek: 0.0; Max. active power: 750.0; Active power setpoint: 0.0. Karta 'Inverter', řádky: Active power: 0.0; Max. active power: 750.0; Min. active power: -750.0; State: STANDBY; Error: OFF; Operating mode: ON_GRID. Karta 'Other': Communication error: OFF; Control type: AUTO; Mode name setpoint: SETPOINT. Každá hodnota má časové razítko s datem a časem.
7.2 Povolení řízení pomocí Reduxi
Pro pokročilé řízení začleňte zařízení do optimalizačních režimů systému Reduxi. V části Devices → Chint Power ESS v Reduxi Configurator nastavte control type na AUTO, aby příkazy strategie ovlivňovaly baterii.
Pro dosažení maximální flexibility a nižších nákladů na energii při dynamických cenách a dynamických tarifech definujte svou strategii podle popisu v článku Strategie pro řídicí jednotku Reduxi.
Po úspěšném přidání zařízení ho můžete sledovat a ovládat v aplikaci Reduxi.
✓ Shrnutí
Příprava (body 1–3): Přečtěte si dokumenty výrobce, připravte kabel Ethernet a notebook nebo tablet a připojte port LAN1 modulu LEMS k místní síti řídicí jednotky Reduxi.
CHINT ESS (bod 4): Ujistěte se, že má LEMS platnou IP adresu a port TCP 502 je otevřený, poté v nastavení ESS aktivujte System remote dispatch.
Přidání do Reduxi (body 5–6): Otevřete Configurator, přidejte zařízení typu CHINT CPS ES-125kW-261kWh-EU, zadejte IP adresu, port 502 a Modbus unit ID (výchozí 1) a spusťte Test communication.
Spuštění do provozu (bod 7): Zkontrolujte naměřené hodnoty v části Last measurements a nastavte control type na AUTO.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Test communication zobrazuje „Unable to communicate with device“, zařízení je offline | Zkontrolujte síťovou kabeláž, nastavení IP a nastavení na řídicí jednotce Reduxi. Ověřte, že je ESS dostupné, že IP adresa, port 502 a Modbus unit ID jsou správné a že je na ESS dostupný Modbus TCP (viz Bod 4). |
| Žádná komunikace, i když je kabel připojen | Ověřte, že má LEMS platnou IP adresu v místní síti, že se Reduxi k zařízení může dostat a že je port TCP 502 na ESS otevřený. Zkontrolujte síťová nastavení ESMU v lokálním rozhraní a obraťte se na dokumentaci nebo podporu CHINT. |
| Dotyková obrazovka žádá o heslo | Zadejte výchozí údaje: Uživatelské jméno admin · Heslo 12345678. |
| Příkazy Reduxi nemají na baterii žádný účinek | Ověřte, že je na ESS aktivován System remote dispatch (viz Bod 4) a že je control type v Reduxi nastaven na AUTO (viz Bod 7). |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo pravděpodobně při instalaci změněno: zeptejte se instalatéra. Heslo účtu Reduxi tam nefunguje. |
reduxi.local se nenačte |
Nejste ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunel. |
