Integrace CHINT C&I ESS s řídicí jednotkou Reduxi přes Modbus TCP/IP pro maximální flexibilitu, náklady a snížení energie.

1. Dokumentace Chint Power

CPS ES-125kW-261kWh-EU:

Datový list

Uživatelská příručka

2. Jak připojit Chint Power ESS

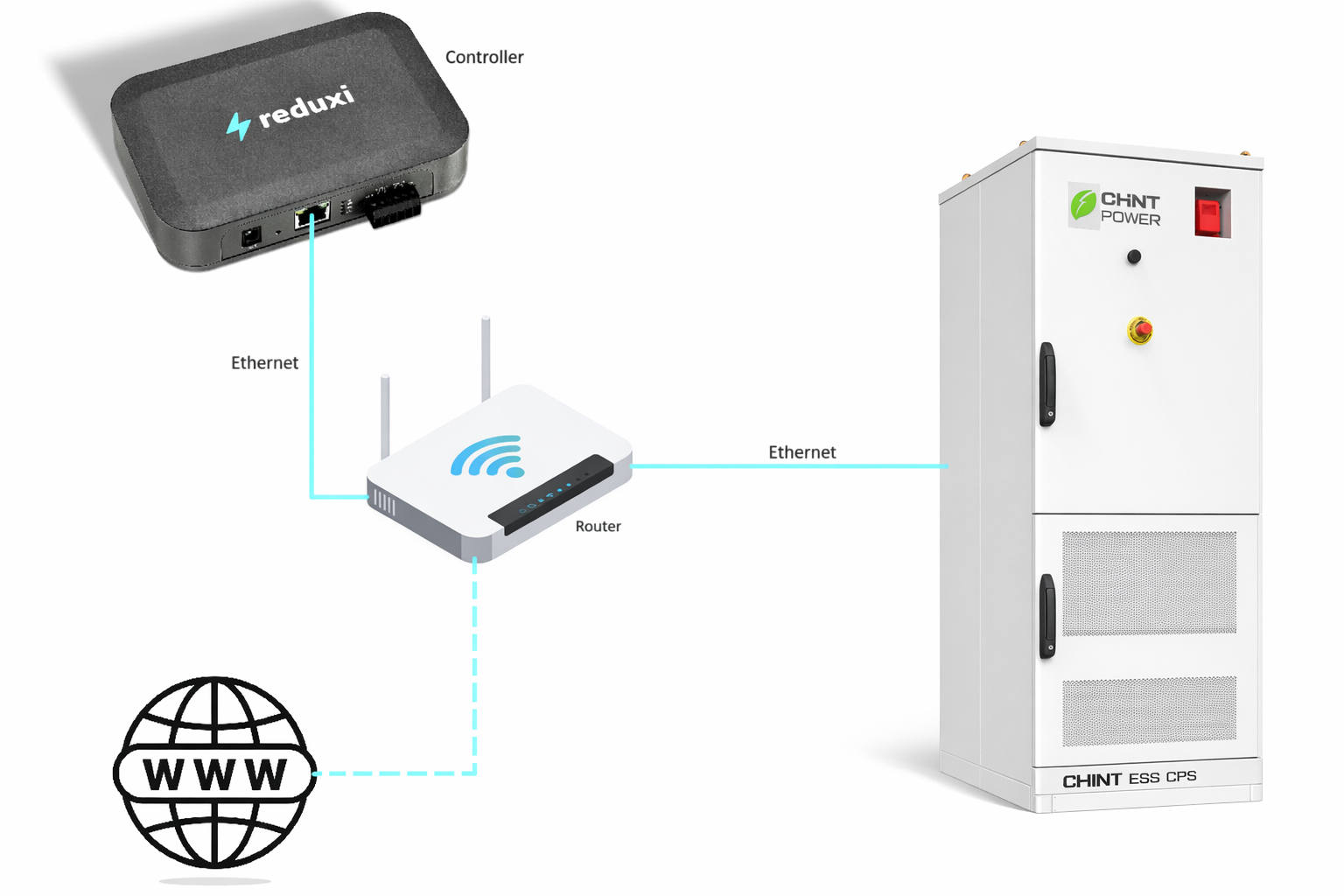

2.1 Fyzické připojení

Systém pro ukládání energie CHINT (ESS) podporuje protokol Modbus TCP pro komunikaci s řídicí jednotkou Reduxi. Musí být připojen ethernetovým kabelem (Cat5 nebo Cat6) ke stejné místní síti jako řídicí jednotka Reduxi nebo přímo k zařízení Reduxi. Připojení se provádí prostřednictvím síťového portu LAN1 na modulu LEMS systému ESS.

2.2 Aktivace komunikace

2.2.1 Modbus TCP

Systém ESS podporuje komunikaci Modbus TCP pro EMS/Reduxi třetích stran. Komunikace probíhá přes port LAN1 modulu LEMS. Ve většině instalací není vyžadována žádná speciální akce „povolit Modbus“. Po uvedení do provozu se ujistěte, že:

• LEMS má platnou IP adresu v místní síti,
• Reduxi se může s zařízením spojit přes síť a
• TCP port 502 je otevřený na ESS

Pokud komunikace nefunguje, zkontrolujte nastavení sítě ESMU v místním rozhraní a nahlédněte do dokumentace/podpory společnosti CHINT.



2.2.2 Nastavení EMS (Režim vzdáleného řízení systému)

Aby mohl Reduxi ovládat Chint ESS, musí být upravena nastavení ve webovém rozhraní.

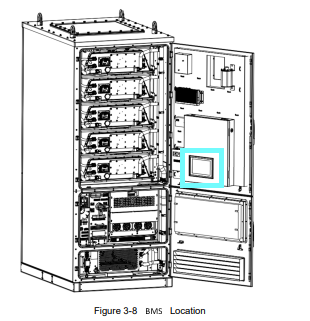

BMS se nachází na vnitřní straně dveří. Pokud budete při aktivaci dotykem vyzváni k zadání hesla, musí být ve výchozím nastavení zadány následující údaje:

Uživatelské jméno: admin
Heslo: 12345678

Poté budete přesměrováni na hlavní stránku systému.

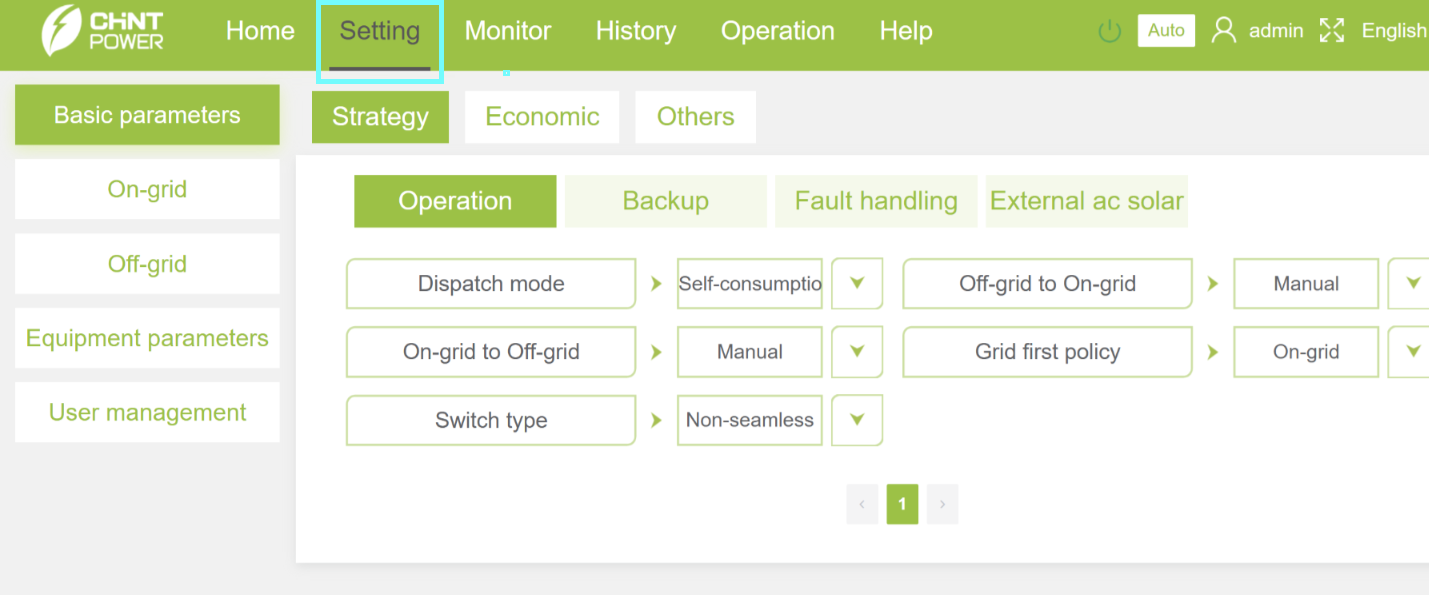

1. Přejděte do podnabídky „Nastavení“:

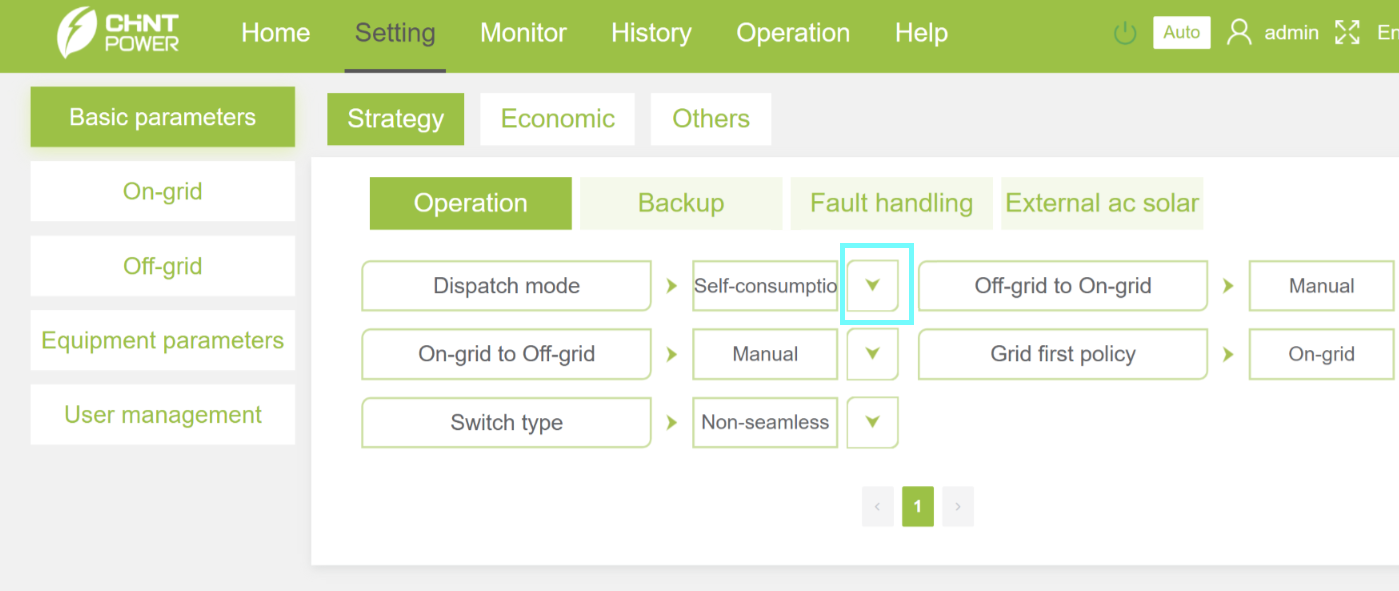

2. Vyberte možnost „Režim odesílání“:

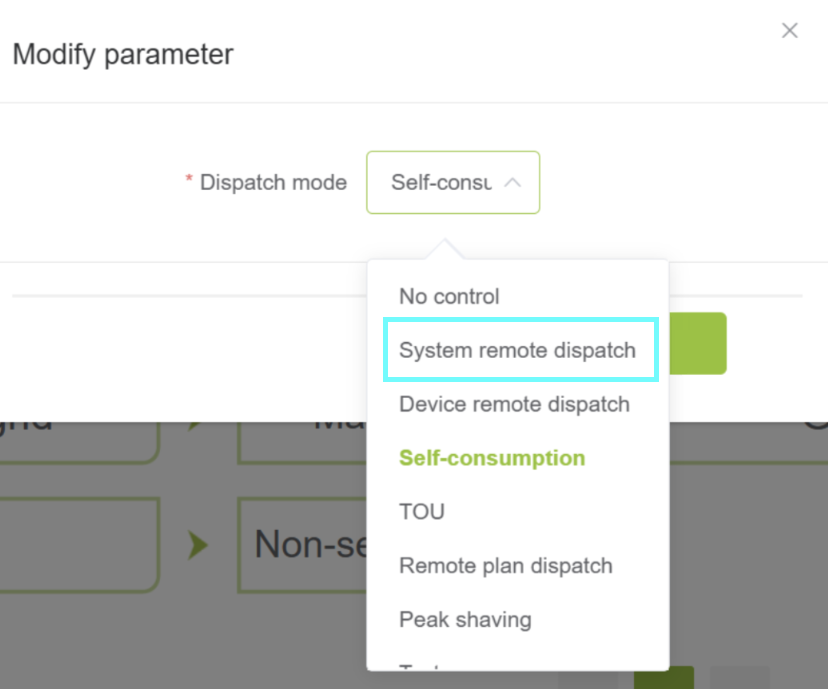

3. aktivujte „Vzdálené odesílání systému“




3. Přidejte Chint Power ESS v konfigurátoru Reduxi

Po připojení zařízení Reduxi a ESS jej můžete zaregistrovat jako nové zařízení (CHINT CPS ES-125kW-261kWh-EU).

3.1 Přidat zařízení

Nejprve se přihlaste do místního konfigurátoru Reduxi a přidejte nové zařízení kliknutím na tlačítko „Přidat zařízení“.

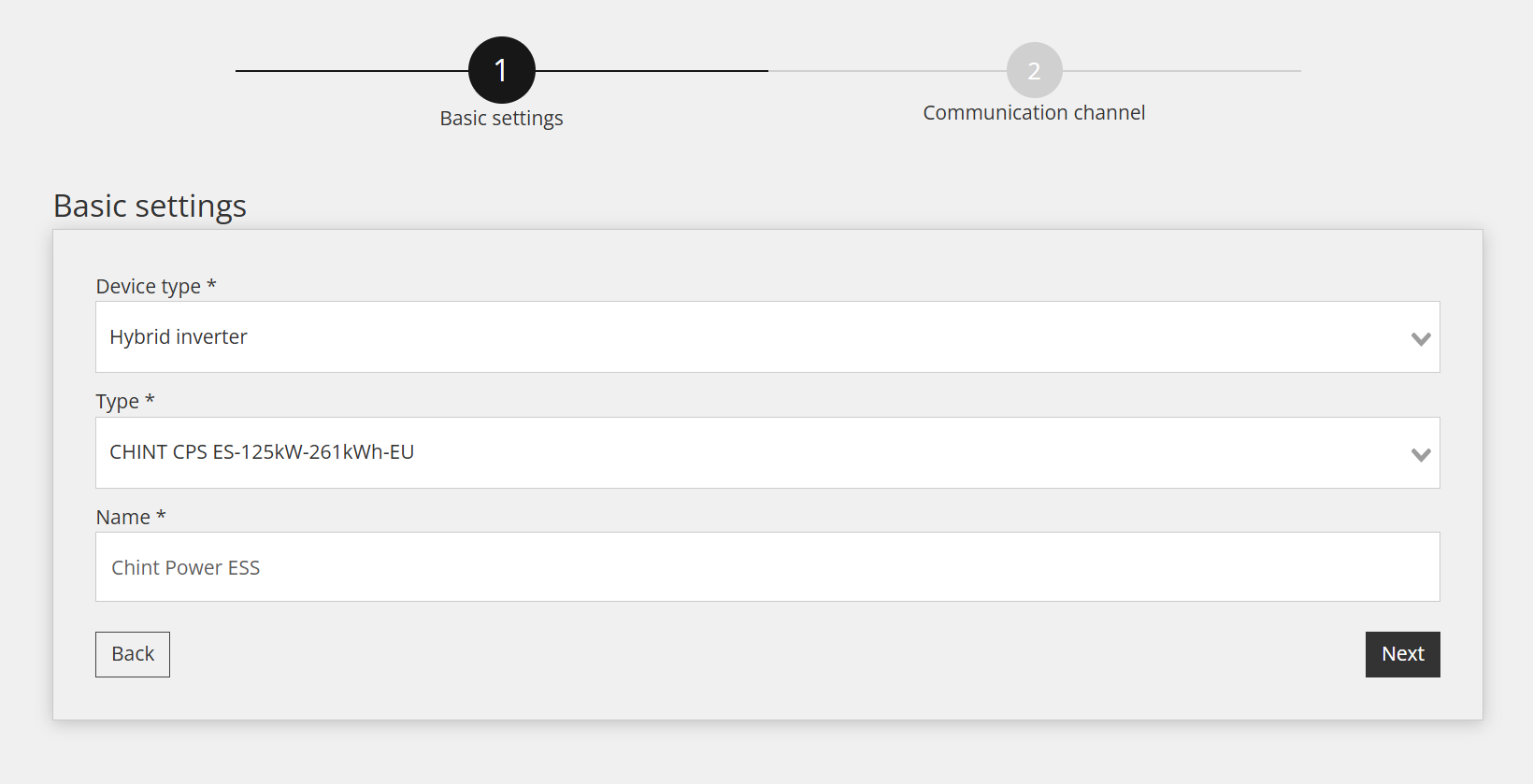

3.2 Vyberte CHINT CPS ES-125kW-261kWh-EU

V prvním kroku jsou definována základní nastavení:

• Vyberte Typ zařízení: Hybridní invertor,
• Vyberte Typ: CHINT CPS ES-125kW-261kWh-EU,
• Pojmenujte zařízení, jak si přejete, například: Chint Power ESS

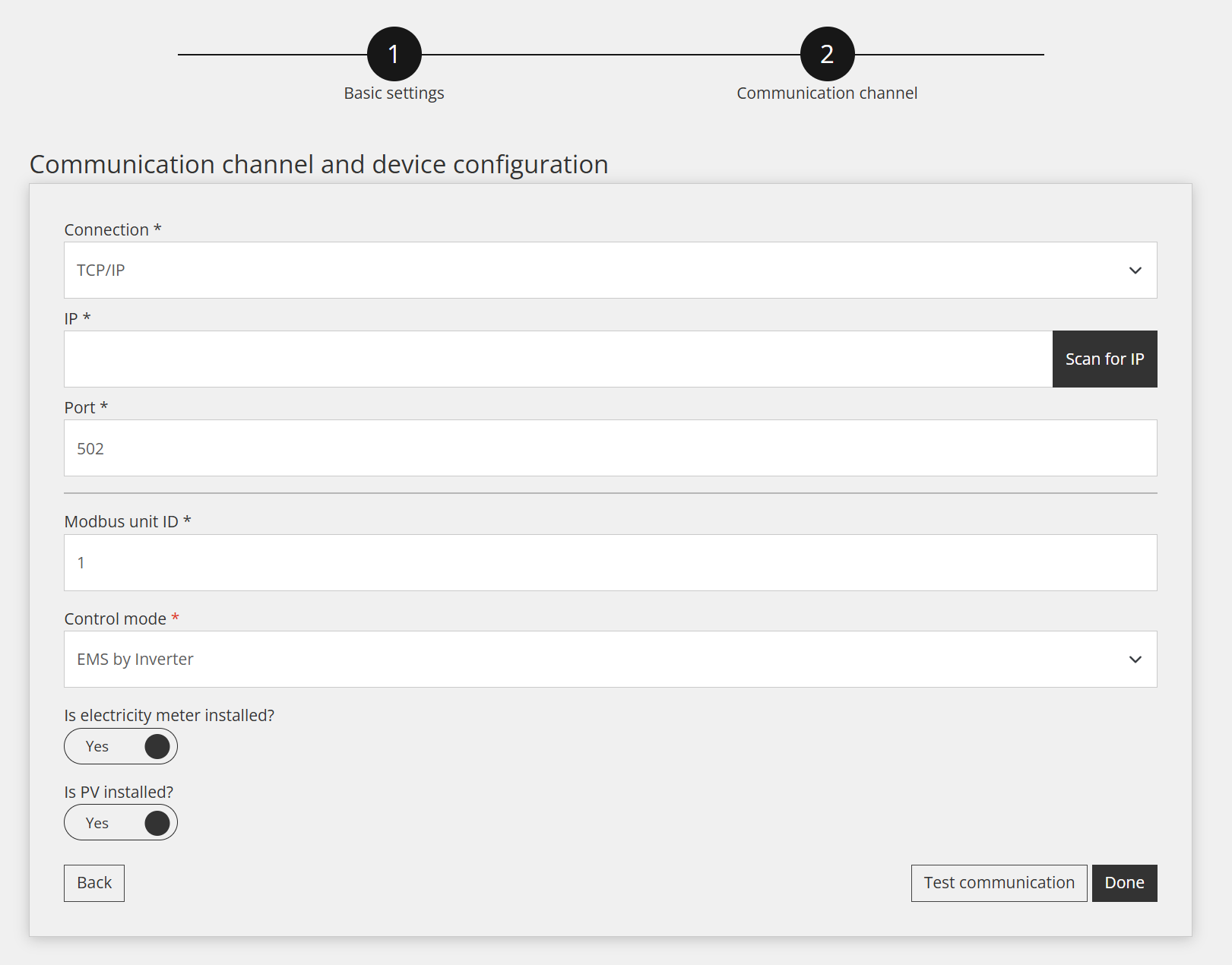

3.3 Konfigurace zařízení pro komunikační kanál

Třetí krok zahrnuje konfiguraci komunikačního kanálu, který je nezbytný pro správnou komunikaci Modbus TCP/IP. V tomto kroku se naváže komunikační spojení mezi řídicí jednotkou Reduxi a zařízením Chint Power ESS.

Nastavení pro komunikační kanál jsou zobrazena níže:

• Připojení: TCP/IP
• IP: Zadejte IP adresu Chint Power ESS (můžete prohledat síť a najít požadovanou IP adresu)
• Port: 502
• ID jednotky Modbus: Toto je stejné ID, jaké je nastaveno na střídači (ve výchozím nastavení 1)
• Režim ovládání: Vyberte, které režimy EMS by měly být použity k ovládání EMS.
• Jsou elektroměr a FV připojeny: Nastavte ano, pokud jsou elektroměr a FV připojeny přímo k zařízení ESS.

3.4 Test komunikace

Pod všemi poli komunikačního kanálu uvedenými v předchozím kroku je tlačítko „Test Communication“. Toto tlačítko slouží k ověření, zda komunikace Modbus TCP/IP mezi zařízeními funguje správně.

Úspěšná odpověď (příklad):

Neúspěšná odpověď (příklad):

V tomto případě zkontrolujte síťovou kabeláž, nastavení IP a nastavení na řídicí jednotce Reduxi a zkuste to znovu.

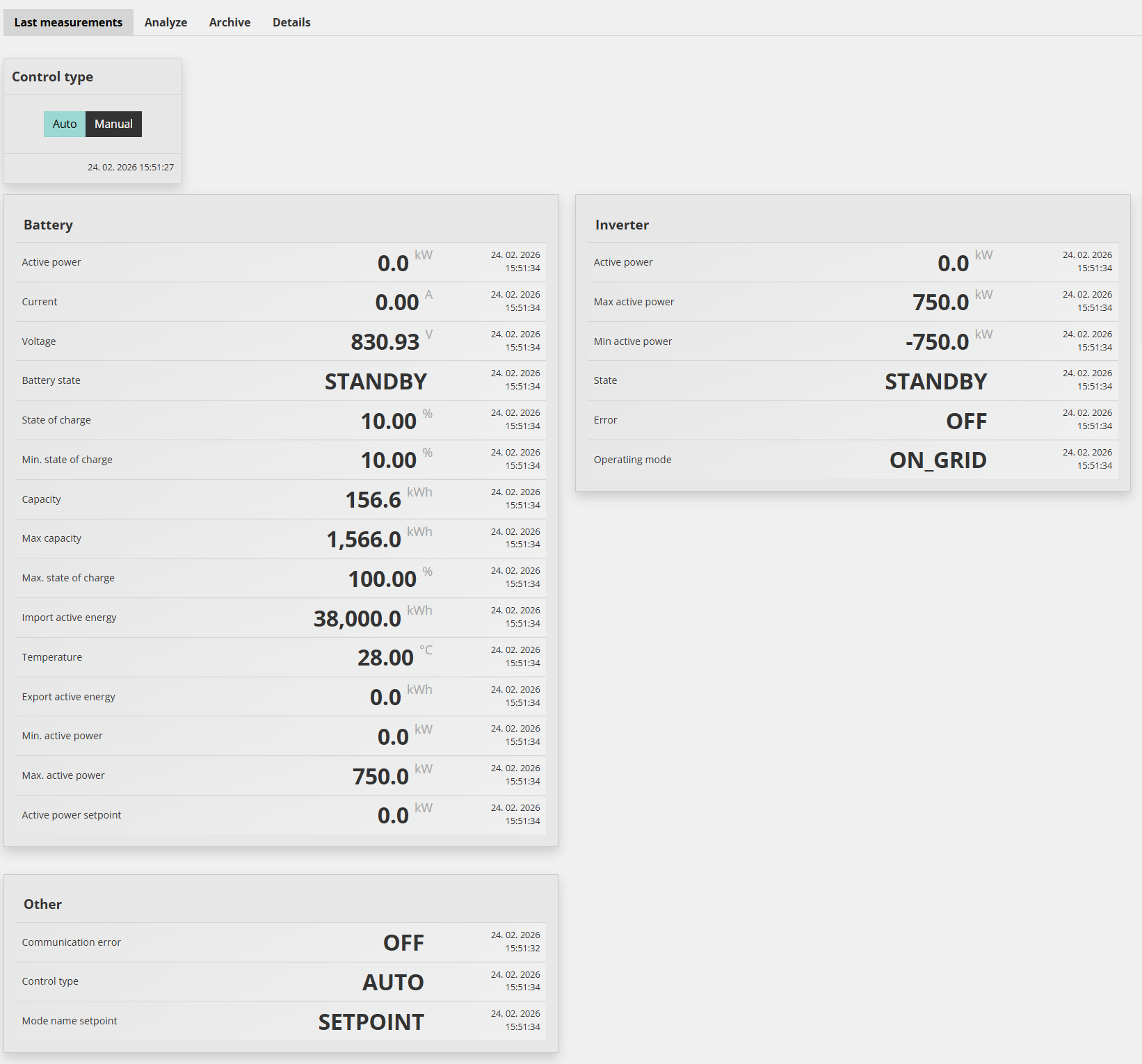

3.5 Čtení z zařízení

Tato část vám ukáže, jak zkontrolovat naměřené hodnoty zařízení a zda správně komunikuje. To lze provést v části „Zařízení /Chint Power ESS /Poslední měření.“

Pro pokročilé ovládání integrujte zařízení do režimů optimalizace systému Reduxi. V části Zařízení /Chint Power ESS v konfigurátoru Reduxi musí být typ ovládání nastaven na AUTO, aby příkazy pro strategii ovlivňovaly baterii.

Chcete-li dosáhnout maximální flexibility a snížení nákladů na energii s ohledem na dynamické ceny a dynamické tarify, postupujte podle pokynů, jak definovat strategii na tomto odkazu: Strategie pro řídicí jednotku Reduxi.

Po úspěšném přidání zařízení jej lze sledovat a ovládat prostřednictvím aplikace Reduxi.
