Jak připojit Sunwoda Energy SW12KH3UT all-in-one (RJ45-RS485) k řídicí jednotce Reduxi
Připojte Sunwoda Energy SW12KH3UT ALL IN ONE k Reduxi Controller přes RS485 (RJ45) a Modbus RTU.

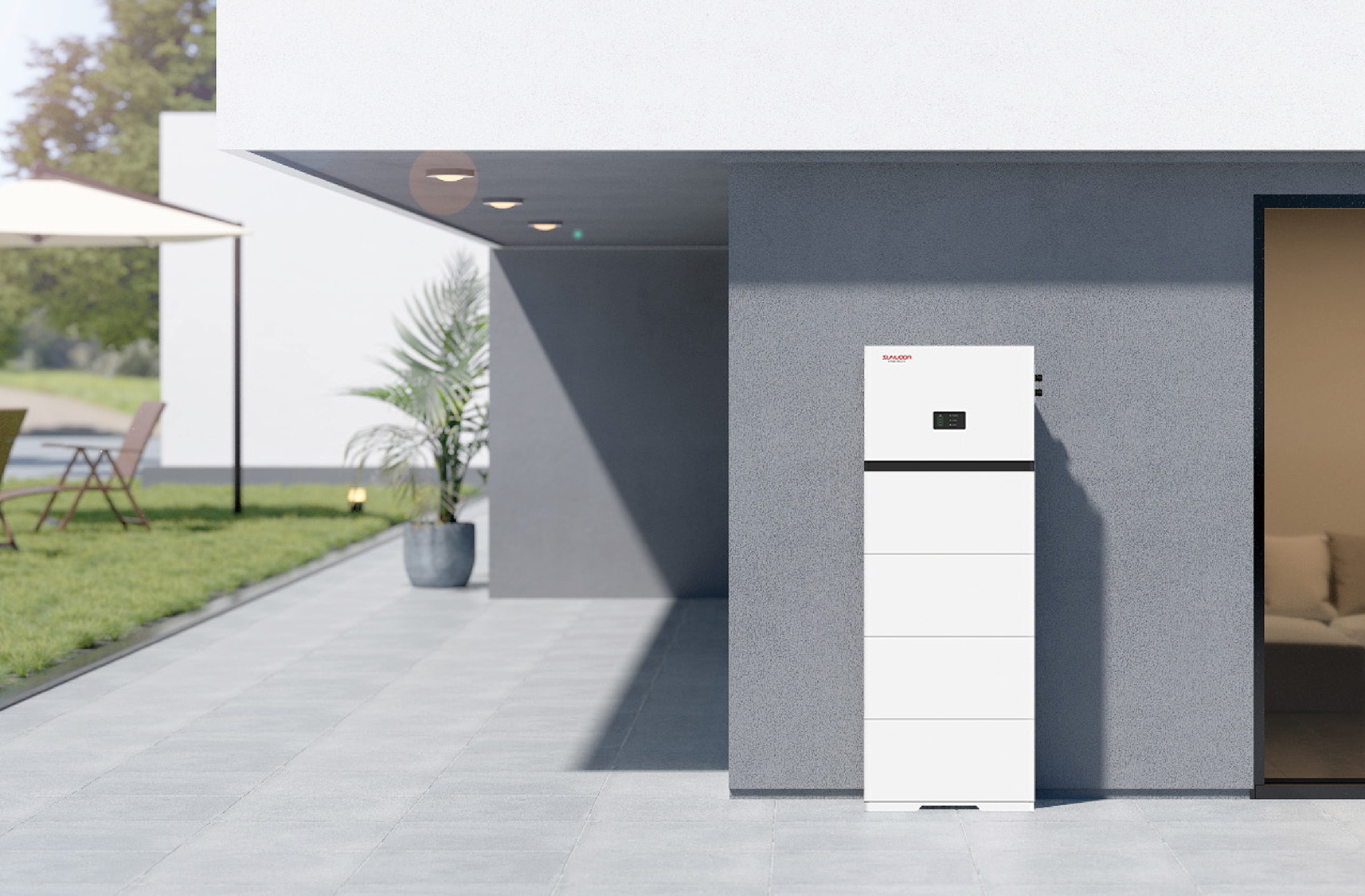

Textový popis tohoto obrázku
Produktová fotografie (obrázek výrobce) vysokého bílého volně stojícího domácího systému pro ukládání energie s malým displejem poblíž horní části, stohem bílých bateriových modulů a malým logem na horním modulu. Stojí venku na šedé dlážděné terase u šedé zdi domu, vlevo s trávníkem se zahradní židlí a rostlinou a vpravo s otevřenými skleněnými dveřmi.
1 Technická dokumentace
Sunwoda zveřejňuje dokumenty k SunESS Power na stránce produktu.
- Stránka produktu SunESS Power – Stránka produktu Sunwoda Energy se soubory ke stažení
- Uživatelská příručka SunESS Power (PDF) – Uživatelská příručka V1.4
- Quick Installation Guide (PDF) – Stručný instalační návod
- Brožura SunESS Power (PDF) – Přehled produktu
2 Potřebné vybavení
Potřebujete tyto komponenty:
- Reduxi Controller
- Sunwoda Energy SW12KH3UT ALL IN ONE
- Standardní síťový kabel (RJ45), připravený podle popisu v Bod 3
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
3 Připojení Reduxi Controller k Sunwoda ALL IN ONE
3.1 Příprava komunikačního kabelu
Použijte standardní síťový kabel (RJ45). Barvy vodičů odpovídají tomuto zapojení:
| Pin | Barva vodiče | Funkce |
|---|---|---|
| 1 | bílo-oranžová | |
| 2 | oranžová | |
| 3 | bílo-zelená | |
| 4 | modrá | |
| 5 | bílo-modrá | |
| 6 | zelená | |
| 7 | bílo-hnědá | RS485 A |
| 8 | hnědá | RS485 B |
Textový popis tohoto obrázku
Technický čárový výkres konektoru RJ45 ve čtyřech pohledech zleva doprava: čelní pohled na zásuvku s čísly pinů '1' nahoře a '8' dole, čelní pohled na zástrčku, pohled na zástrčku shora a zástrčka s kabelem s ochranným krytem a západkou. Bez barev a dalších popisků.
3.2 Přístup ke konektoru
Na zařízení ALL IN ONE otevřete ochranný kryt (servisní port).
Textový popis tohoto obrázku
Fotografie přípojné strany bílé jednotky Sunwoda all-in-one. Bílý štítek s červeným textem 'Open the maintenance port' ukazuje na malou obdélníkovou krycí desku se dvěma šrouby, označenou červeným obdélníkem, umístěnou ve spodní střední části pouzdra. Další viditelné části: konektory PV na levé straně, dva černé otočné přepínače nahoře, modrý kulatý konektor vpravo nahoře, dvě černé kabelové průchodky a kabel vpravo a perforovaný větrací pruh podél spodní hrany.
3.3 Připojení RS485
Připojte port LAN (RJ45) zařízení ALL IN ONE k Reduxi Controller připraveným síťovým kabelem.
Textový popis tohoto obrázku
Fotografie přípojné oblasti bílé jednotky Sunwoda all-in-one s červenými textovými popisky na bílých rámečcích. Popisek 'Connect the network cable to theLAN port' [tak, jak je vytištěno] ukazuje na zásuvku portu LAN (červený obrys), do které je zapojen modrý síťový kabel. Druhý popisek 'Brown and white Brown' [tak, jak je vytištěno] ukazuje na oblast s červeným obrysem, kde je druhý konec modrého kabelu svými vodiči připojen k zelené šroubovací svorkovnici modrého adaptéru USB na sériový port s rozsvícenou červenou LED. Viditelný je také kulatý černý konektor, modrý kulatý konektor vpravo nahoře, kabelové průchodky, stříbrné kulaté tlačítko vlevo, žlutý předmět vpravo dole a perforovaný větrací pruh podél spodní hrany.
Zapojení RS485:
- Pin 7 (bílo-hnědý): RS485 A
- Pin 8 (hnědý): RS485 B
4 Konfigurace Sunwoda ALL IN ONE
4.1 Nastavení přepínače DEBUG
Vedle portu RJ45 na střídači najděte přepínač DEBUG. Nastavte jej do polohy 2 (ON).
Textový popis tohoto obrázku
Detailní fotografie zelené desky plošných spojů s bílou zásuvkou USB-A vlevo (vedle ní potištěný popisek 'USB' a 'U4') a malým posuvným přepínačem vedle ní. Potisk desky ukazuje 'SW3' vedle přepínače, slovo 'debug', čísla '1' a '2' poblíž poloh přepínače a 'M3' vedle šroubu vpravo dole. Nahoře je vidět zelená svorkovnicová část. Poloha přepínače je malý černý jezdec mezi dvěma polohami.
4.2 Komunikační parametry RS485
| Parametr | Hodnota |
|---|---|
| Přenosová rychlost | 57600 |
| Formát dat | 1 start bit, 8 datových bitů, bez parity, 1 stop bit |
4.3 Nastavení Modbus RTU
| Parametr | Hodnota |
|---|---|
| Komunikační adresa |
1 až 247 (výchozí: 1) |
| Podporované funkce |
03H, 04H, 10H
|
| Rozsah registrů pouze pro čtení |
0 to 1500
|
| Rozsah registrů pro čtení/zápis |
0 to 1000
|
5 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local. IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení)Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
6 Přidání Sunwoda ALL IN ONE do Reduxi
Pomocí těchto kroků přidáte nové zařízení nebo upravíte stávající.
6.1 Základní nastavení
Přihlaste se lokálně do Reduxi Configurator na řídicí jednotce (viz Bod 5) a stiskněte tlačítko Add device. Poté v části Basic settings vyberte zařízení, které chcete přidat.
Textový popis tohoto obrázku
Snímek obrazovky levé nabídky Reduxi Configurator pod logem reduxi Configurator. Položky nabídky: Devices (rozbalená, se znaménkem minus) obsahující tlačítko '+ Add device' (obrysové); Strategies (znaménko plus); Utility Rate Plan; Settings (znaménko plus). Pravá strana je prázdná bílá.
V prvním kroku nakonfigurujte základní parametry zařízení:
- Device type: vyberte typ zařízení
- Type: vyberte typ
- Name: název dle vašeho výběru
Textový popis tohoto obrázku
Snímek obrazovky kroku 1 'Basic settings' průvodce v Reduxi Configurator (krok 2 'Communication channel' zašedlý). Formulář se všemi poli prázdnými: Device type *: prázdný rozbalovací seznam; Type *: prázdný rozbalovací seznam (zašedlý); Name *: prázdné. Tlačítka: Back, Next.
Stiskněte Next.
6.2 Nastavení komunikace
Zadejte komunikační parametry zařízení. Použijte hodnoty z Bod 4:
| Parametr | Hodnota |
|---|---|
| Připojení | Local serial port |
| Port | Port Reduxi Controller, ke kterému jste připojili kabel |
| Přenosová rychlost | 57600 bits/s |
| Datové bity | 8 |
| Stop bity | 1 |
| Parita | None |
| Modbus unit ID | Výchozí 1 (rozsah 1 až 247) |
6.3 Test komunikace
Klikněte dole v průvodci na Test communication. Jednou přečte data ze Sunwoda ALL IN ONE a nic neuloží. Pokud je test úspěšný, klikněte na Done: zařízení vytvoří pouze Done.
Textový popis tohoto obrázku
Snímek obrazovky spodní lišty tlačítek stránky Reduxi Configurator. Vlevo: tlačítko 'Back'. Vpravo: tlačítko 'Test communication' (označené azurovým rámečkem) a tmavé tlačítko 'Done'.
Textový popis tohoto obrázku
Snímek obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbalovací nabídka). IP *: 192.168.50.243, s tlačítkem 'Scan for IP'. Port *: 502, s tlačítkem 'Test port'. Modbus unit ID *: 1. Tlačítka dole: Back (vlevo), Test communication a Done (vpravo). Tlačítko Done je označeno azurovým rámečkem.
7 Kontrola naměřených hodnot
7.1 Last measurements
Po navázání komunikace zkontrolujte jako dodatečný test hodnoty v části Devices – vaše zařízení Sunwoda – Last measurement v Reduxi Configurator.
✓ Shrnutí
Příprava (body 1–2): Získejte dokumenty Sunwoda. Připravte Reduxi Controller, Sunwoda ALL IN ONE a standardní síťový kabel RJ45.
Sunwoda ALL IN ONE (body 3–4): Zapojte RS485 A na pin 7 a RS485 B na pin 8 kabelu RJ45. Připojte jej k portu LAN. Nastavte přepínač DEBUG do polohy 2 (ON).
Přidání do Reduxi (body 5–6): Přihlaste se do Reduxi Configurator a přidejte zařízení. Zadejte 57600 bit/s, 8 datových bitů, 1 stop bit, bez parity a adresu Modbus. Otestujte komunikaci a stiskněte Done.
Spuštění do provozu (bod 7): Zkontrolujte naměřené hodnoty v části Last measurement.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Test komunikace selže | Zkontrolujte zapojení vedení A/B (pin 7 = RS485 A, pin 8 = RS485 B), polohu přepínače DEBUG (poloha 2, ON) a komunikační parametry (57600 bit/s, 8N1, výchozí adresa 1). |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
reduxi.local se nenačte |
Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dostupnost, IP adresu / port / unit ID a zda je na zařízení povolen protokol. |
