Jak připojit nabíječku elektromobilů KEBA KeContact P30 (Modbus TCP/IP, LAN) k řídicí jednotce Reduxi
Připojte nabíječku elektromobilů KEBA KeContact P30 k Reduxi Controller přes Modbus TCP/IP po síti LAN.
Textový popis tohoto obrázku

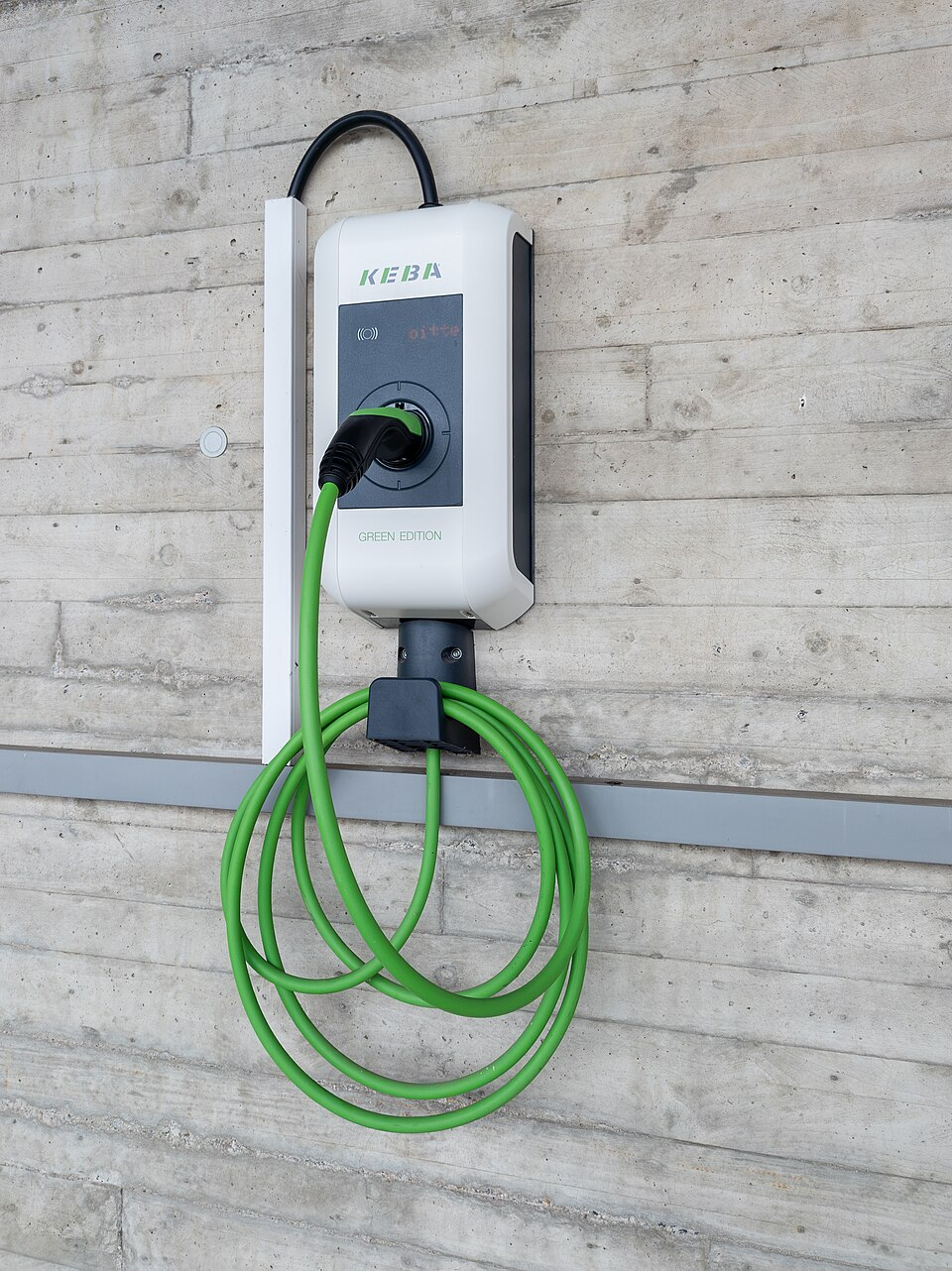

Vysoká fotografie bílé nástěnné nabíječky elektromobilů na betonové zdi s viditelnými stopami po bednění. Nabíječka má nahoře zelené logo 'KEBA', tmavě šedý přední panel se symbolem RFID a červeným maticovým displejem s textem (zní 'bitte'), nabíjecí zásuvku se zasunutou černo-zelenou zástrčkou a pod ní text 'GREEN EDITION'. Od zástrčky vede dolů zelený kabel; do horní části nabíječky vstupuje černý kabel z bílého kabelového kanálu vlevo. V dolní části fotografie visí zelený nabíjecí kabel ve smyčkách na černém držáku připevněném na betonové zdi nad šedým vodorovným pruhem.
1 Technická dokumentace
Dokumenty od KEBA a FENECON k nabíječce KEBA KeContact P30:
- Installation and Configuration Manual: KEBA KeContact P30 x-series (FENECON) – Připojení Ethernet a kroky instalace
- Soubory ke stažení od KEBA – Příručky, firmware a software od KEBA
- Konfigurační příručka KeContact P30 x-series – Konfigurační příručka (PDF) od KEBA
2 Potřebné vybavení
Před zahájením zkontrolujte tyto předpoklady:
- KEBA KeContact P30 je mechanicky a elektricky nainstalována
- Nabíječka je zapnutá
- Kabel Ethernet
- Reduxi Controller
- Notebook nebo řídicí jednotka s rozhraním Ethernet
- Máte oprávnění k přístupu ke konfiguraci nabíječky
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
3 Připojení nabíječky k síti
3.1 Fyzické připojení Ethernet
- Najděte uvnitř nabíječky port Ethernet (RJ-45).
- Připojte kabel Ethernet k síťovému switchi, přímo k řídicí jednotce nebo přímo k servisnímu notebooku.
- Po zapnutí napájení zkontrolujte, zda svítí LED diody linky.
Textový popis tohoto obrázku
Obrázek výrobce 'Fig. 7-16: Connection overview' zobrazující vnitřek nabíječky jako šedý kryt se zelenou deskou plošných spojů a popisky, následovaný legendou. Popisky na desce: F1; svorky 1, 2, 3, N, PE; DSW1 a DSW2 (červené bloky přepínačů DIP); T1; LED; X1; X2; Shd; X4; X3 (zásuvka RJ45); SIM; USB. Legenda (popisek ... význam): F1 Fuse holder; 1 Power connection phase conductor 1; 2 Power connection phase conductor 2; 3 Power connection phase conductor 3; N Power connection neutral conductor; PE Power connection grounding conductor; DSW1 DIP switch; DSW2 DIP switch; T1 Service button; LED Status LED; X1 Enable input; X2 Switch contact output; Shd Shield clamp (ground for ETH); X3 Ethernet2 connection (RJ45); X4 Ethernet1 connection (LSA+ terminals); SIM SIM card slot (optional); USB USB interface.
4 Konfigurace nabíječky
4.1 Přístup do webového rozhraní
KEBA P30 nemá displej. Konfiguruje se v integrovaném webovém rozhraní (Web UI). Potřebujete IP adresu nabíječky.
Zjištění IP adresy (DHCP):
- Nastavte přepínač DIP pro DHCP na ON (tovární nastavení).
- Zapněte napájení nabíječky.
- Nabíječka si vyžádá IP adresu od serveru DHCP v síti.
- Přidělenou IP adresu zjistíte jedním z těchto způsobů: seznam pronájmů DHCP v routeru, nástroj pro skenování sítě, servisní nástroj KEBA (pokud je k dispozici).
Přihlášení do Web UI:
- Otevřete webový prohlížeč.
- Zadejte IP adresu nabíječky:
http://<charger-ip-address> - Přihlaste se pomocí přihlašovacích údajů správce.
Textový popis tohoto obrázku
Obrázek vytištěného štítku s názvem 'Configuration Information' v zaobleném rámečku. Řádky (popisek: hodnota): Ethernet MAC; WLAN Hotspot IP Address; Default SSID; Default Hotspot password; WebUI default username; WebUI default password; Password recovery.
4.2 Konfigurace IP Ethernet
Ve Web UI přejděte na Network → Ethernet. Zobrazí se aktuální konfigurace IP.
Textový popis tohoto obrázku
Snímek obrazovky KEBA Web UI, stránka 'Overview', s logem KEBA nahoře a datem/časem vlevo nahoře. Lišta menu s položkami: Status (zelená, vybráno, s rozbalovací nabídkou), Charging Sessions, RFID Cards, Charging Network, System (rozbalovací nabídka), Configuration (rozbalovací nabídka); lišta menu je orámována šedě s černou značkou '1'. Čtyři ikony vpravo nahoře jsou označeny černou značkou '2'. Tabulka přehledu se sloupci Type, Serial No, IP Address (modré odkazy), MAC Address, State a tlačítkem 'Actions' v každém řádku; nad ní vyhledávací pole. Řádky: KeContact M20/P30 a tři zařízení KeContact P20/P30, všechna se stavem 'Idle'; IP adresy jsou v rozsahu 192.168.42.x (poslední čísla: 42, 129, 122, 144); sériová čísla a adresy MAC jsou malé a částečně čitelné. Stránkování ukazuje Previous, 1, Next. Sekce 'Network Connection': tabulka s IP Address 192.168.42.1 a State: LAN: ONLINE (zeleně); WAN: OFFLINE (červeně); Mobile Communications: INACTIVE; WLAN: INACTIVE; WLAN Access Point: INACTIVE (šedě). Sekce 'Backend': URL, State: Not Reachable (červeně), Last Heartbeat: N/A.
Pokud potřebujete pevnou IP adresu:
- Vyberte IP configuration mode: Static.
- Zadejte parametry: IP adresa (příklad
192.168.1.50), maska podsítě (příklad255.255.255.0) a výchozí brána (je-li potřeba). - Uložte nastavení.
- Restartujte nabíječku.
- Otevřete Web UI pomocí nové IP adresy.
4.3 Zapnutí Modbus TCP
- Ve Web UI přejděte na Communication settings.
- Zapněte požadované komunikační rozhraní TCP/IP: Modbus TCP (pokud řídicí jednotka komunikuje přes Modbus).
- Vypněte nepoužívaná komunikační rozhraní.
- Uložte nastavení.
- Restartujte nabíječku.
5 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local. IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení)Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
6 Přidání nabíječky do Reduxi
Pomocí těchto kroků přidáte novou nabíječku nebo upravíte stávající.
6.1 Základní nastavení
Přihlaste se lokálně do Reduxi Configurator na řídicí jednotce (viz Bod 5) a klikněte na + Add device.
Textový popis tohoto obrázku
Snímek obrazovky levé nabídky Reduxi Configurator pod logem reduxi Configurator. Položky nabídky: Devices (rozbalená, se znaménkem minus) obsahující tlačítko '+ Add device' (obrysové); Strategies (znaménko plus); Utility Rate Plan; Settings (znaménko plus). Pravá strana je prázdná bílá.
V prvním kroku (základní nastavení) vyberte základní parametry zařízení:
- Device type: vyberte typ zařízení
- Type: vyberte typ
- Name: název dle vašeho výběru
Textový popis tohoto obrázku
Snímek obrazovky kroku 1 'Basic settings' průvodce v Reduxi Configurator (krok 2 'Communication channel' zašedlý). Formulář se všemi poli prázdnými: Device type *: prázdný rozbalovací seznam; Type *: prázdný rozbalovací seznam (zašedlý); Name *: prázdné. Tlačítka: Back, Next.
Klikněte na Next.
6.2 Nastavení komunikace
Vyplňte komunikační parametry nabíječky:
| Parametr | Hodnota |
|---|---|
| Připojení | TCP/IP |
| IP | IP adresa nabíječky (viz Bod 4) |
| Port |
502 (výchozí port Modbus TCP u KEBA KeContact P30) |
| Adresa Modbus | Adresa Modbus (unit ID) nastavená na nabíječce. Viz dokumentace KEBA v Bod 1. |
6.3 Test komunikace
Klikněte dole v průvodci na Test communication. Jednou přečte data z KEBA KeContact P30 a nic neuloží. Pokud je test úspěšný, klikněte na Done: zařízení vytvoří pouze Done.
Textový popis tohoto obrázku
Snímek obrazovky spodní lišty tlačítek stránky Reduxi Configurator. Vlevo: tlačítko 'Back'. Vpravo: tlačítko 'Test communication' (označené azurovým rámečkem) a tmavé tlačítko 'Done'.
Textový popis tohoto obrázku
Snímek obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbalovací nabídka). IP *: 192.168.50.243, s tlačítkem 'Scan for IP'. Port *: 502, s tlačítkem 'Test port'. Modbus unit ID *: 1. Tlačítka dole: Back (vlevo), Test communication a Done (vpravo). Tlačítko Done je označeno azurovým rámečkem.
7 Kontrola naměřených hodnot
7.1 Last measurements
Po navázání komunikace otevřete nabíječku v části Devices v Reduxi Configurator a zkontrolujte hodnoty jako dodatečný test.
7.2 Povolení řízení pomocí Reduxi
Chcete-li nabíječku řídit pomocí strategií Reduxi, nastavte control type zařízení na AUTO. Pouze tehdy ovlivňují příkazy strategie nabíječku.
Chcete-li definovat strategii, postupujte podle článku Strategie pro řídicí jednotku Reduxi.
✓ Shrnutí
Příprava (body 1–2): Získejte dokumenty KEBA. Nainstalujte a zapněte nabíječku. Připravte kabel Ethernet, Reduxi Controller a notebook nebo tablet.
Nabíječka KEBA (body 3–4): Připojte nabíječku k síti. Zjistěte její IP adresu, v případě potřeby nastavte statickou IP a zapněte Modbus TCP ve Web UI. Restartujte nabíječku.
Přidání do Reduxi (body 5–6): Přihlaste se do webového rozhraní Reduxi. Přidejte zařízení a nastavte komunikační parametry. Spusťte Test communication a poté klikněte na Done.
Spuštění do provozu (bod 7): Zkontrolujte poslední měření. Nastavte control type na AUTO.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Web UI není dostupné | Ověřte, že je přepínač DIP pro DHCP na ON a že je připojen kabel Ethernet. Zkontrolujte, zda svítí LED diody linky. IP adresu najděte v seznamu pronájmů DHCP v routeru (viz Bod 4). |
| Nelze se přihlásit do Web UI | Použijte heslo správce ze štítku uvnitř nabíječky, z protokolu o uvedení do provozu nebo z dodací dokumentace KEBA. |
| Test komunikace selže | Ověřte, že je ve Web UI v části Communication settings zapnut Modbus TCP a že byla nabíječka po uložení restartována. Zkontrolujte IP adresu a port v Bod 6. |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
reduxi.local se nenačte |
Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dostupnost, IP adresu / port / unit ID a zda je na zařízení povolen protokol. |
