Připojte a nakonfigurujte nabíječku KEBA KeContact P30 EV s ovladačem Reduxi přes Modbus TCP IP (LAN)

Aktualizováno



1. Předpoklady

  • Nabíječka KEBA KeContact P30 je mechanicky a elektricky nainstalovaná
  • Nabíječka je zapnutá
  • Ethernetový kabel je k dispozici
  • Je k dispozici notebook nebo ovladač s rozhraním Ethernet
  • Uživatel má oprávnění k přístupu do konfigurace nabíječky

Další dokumentace:
Instalační a konfigurační příručka — KEBA KeContact P30 x-series :: FENECON Dokumente
 https://www.keba.com/en/emobility/service-support/downloads/Downloads.
KeContactP30x-series_konfen

2. Fyzické připojení Ethernetu

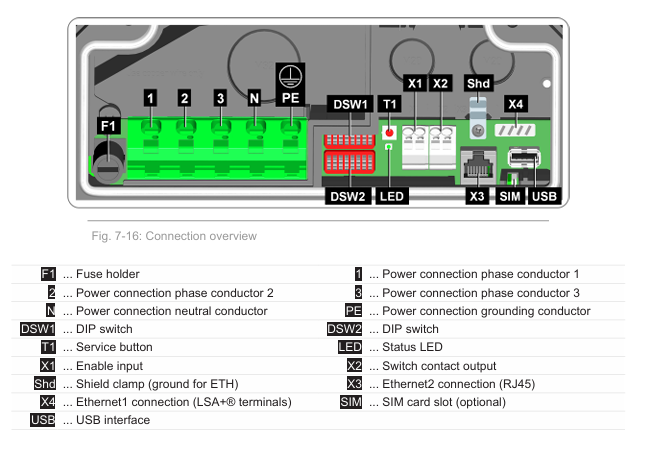

  1. Najděte Ethernetový port (RJ‑45) uvnitř nabíječky.
  2. Připojte ethernetový kabel:
    • do síťového přepínače nebo
    • přímo do kontroleru nebo
    • přímo do servisního notebooku.
  3. Po zapnutí napájení zkontrolujte, zda jsou aktivní LED diody spojení.


3. Přístup k nastavení nabíječky

3.1 Metoda přístupu do sítě

KEBA P30 nemá displej. Veškeré nastavení se provádí prostřednictvím integrovaného webového rozhraní (Web UI).

Pro přístup k Web UI musíte znát IP adresu nabíječky.

3.2 Počáteční přístup k IP (DHCP)

  1. Nastavte přepínač DIP pro DHCP na ON (výchozí nastavení z výroby).
  2. Zapněte nabíječku.
  3. Nabíječka si vyžádá IP adresu od síťového DHCP serveru.
  4. Identifikujte přidělenou IP adresu pomocí jedné z následujících metod:
    • Seznam pronájmů DHCP routeru
    • Nástroj pro skenování sítě
    • Servisní nástroj KEBA (pokud je k dispozici)

3.3 Přihlášení do webového rozhraní

  1. Otevřete webový prohlížeč.

  2. Zadejte IP adresu nabíječky:

    http://<ip-adresa-nabíječky>
  3. Přihlaste se pomocí administrátorských údajů.

Poznámka:

U nabíječek KEBA KeContact P30 je heslo administrátora (nebo servisní heslo) dodáváno společností KEBA a obvykle se nachází na jednom z následujících míst:

  • Na štítku zařízení uvnitř nabíječky
  • Na instalačním listu dodaném s nabíječkou
  • Na dodací dokumentaci KEBA

4. Konfigurace IP adresy Ethernetu

4.1 Otevřít nastavení sítě

  1. Ve Web UI přejděte na: Síť → Ethernet
  2. Zobrazí se aktuální konfigurace IP adresy.

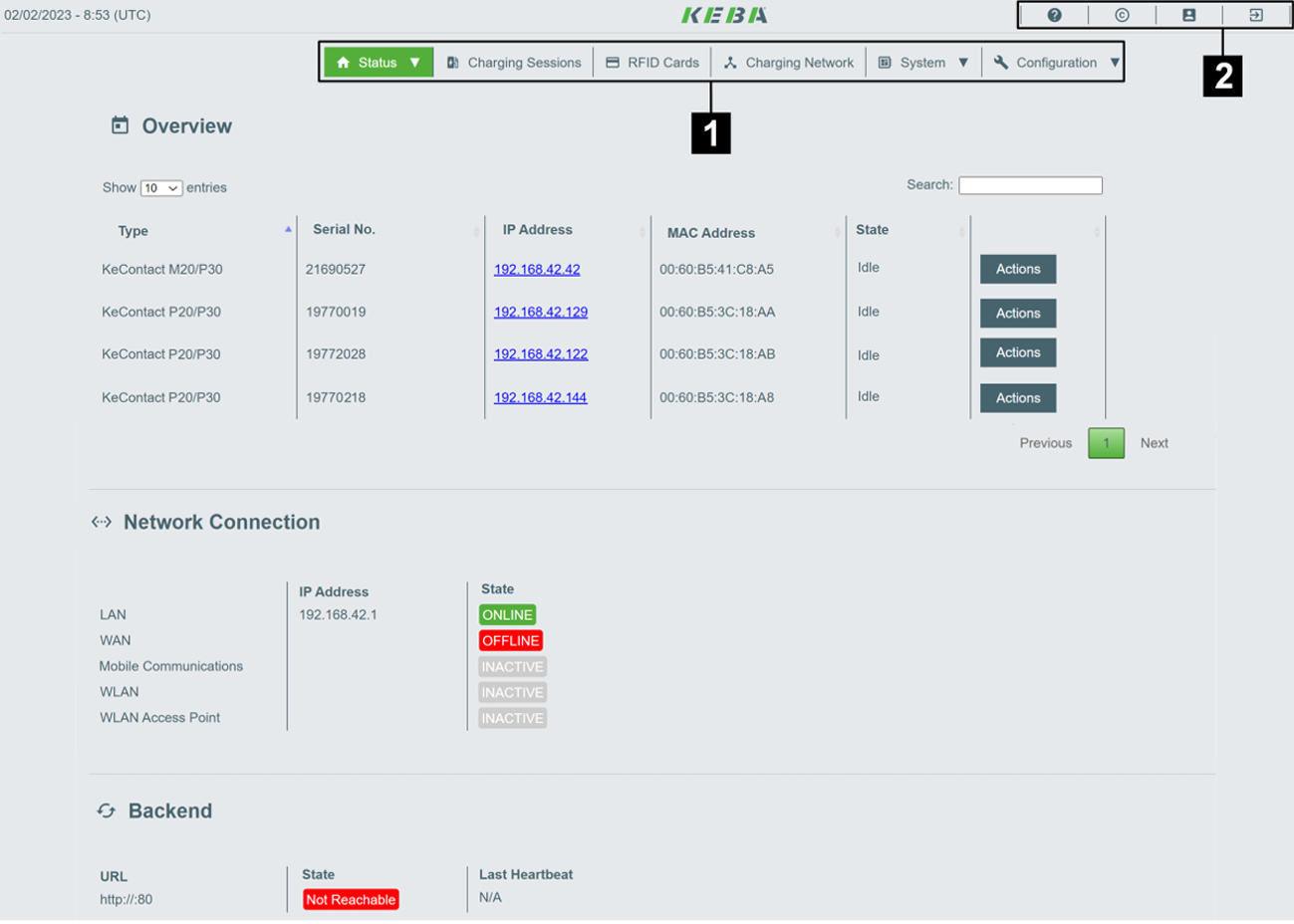

Příklad webového rozhraní:

4.2 Konfigurace statické IP adresy

Pokud je vyžadována pevná IP adresa:

  1. Vyberte Režim konfigurace IP: Statická
  2. Zadejte následující parametry:
    • IP adresa
      Příklad: 192.168.1.50
    • Maska podsítě
      Příklad: 255.255.255.0
    • Výchozí brána (pokud je vyžadována)
  3. Uložte nastavení.
  4. Restartujte nabíječku.
  5. Přistupte k Web UI pomocí nové IP adresy.

5. Povolení komunikace TCP/IP

5.1 Nastavení komunikace

  1. Ve Web UI přejděte na: Nastavení komunikace
  2. Povolte požadované rozhraní komunikace TCP/IP:
    • Modbus TCP (pokud kontroler komunikuje přes Modbus)
  3. Deaktivujte nepoužívaná komunikační rozhraní.
  4. Uložte nastavení.
  5. Restartujte nabíječku.

6. Přidání nového zařízení do kontroleru Reduxi

Chcete-li přidat nové zařízení nebo upravit existující, postupujte podle níže uvedených kroků.

6.1 Přihlášení / Přidání nového zařízení

  1. Přihlaste se do aplikace Reduxi Configurator a stiskněte tlačítko „Add device“.
  2. Vyberte zařízení, které chcete přidat, v části Základní nastavení.

6.2 Základní parametry zařízení

V prvním kroku nakonfigurujte základní parametry zařízení:

  • Typ zařízení: Vyberte typ zařízení
  • Typ: Vyberte typ
  • Název: Zadejte požadovaný název zařízení

6.3 Nastavení komunikace

Vyplňte komunikační parametry pro nové zařízení, které přidáváte do Reduxi, a poté stiskněte Testovat komunikaci. Pokud obdržíte odpověď, stiskněte Save.
