Jak připojit sonnenBatterie (Gen. 8 nebo vyšší, připojení přes REST API) k řídicí jednotce Reduxi
Připojte sonnenBatterie Gen. 8 nebo vyšší k Reduxi Controller přes REST API.
Textový popis tohoto obrázku

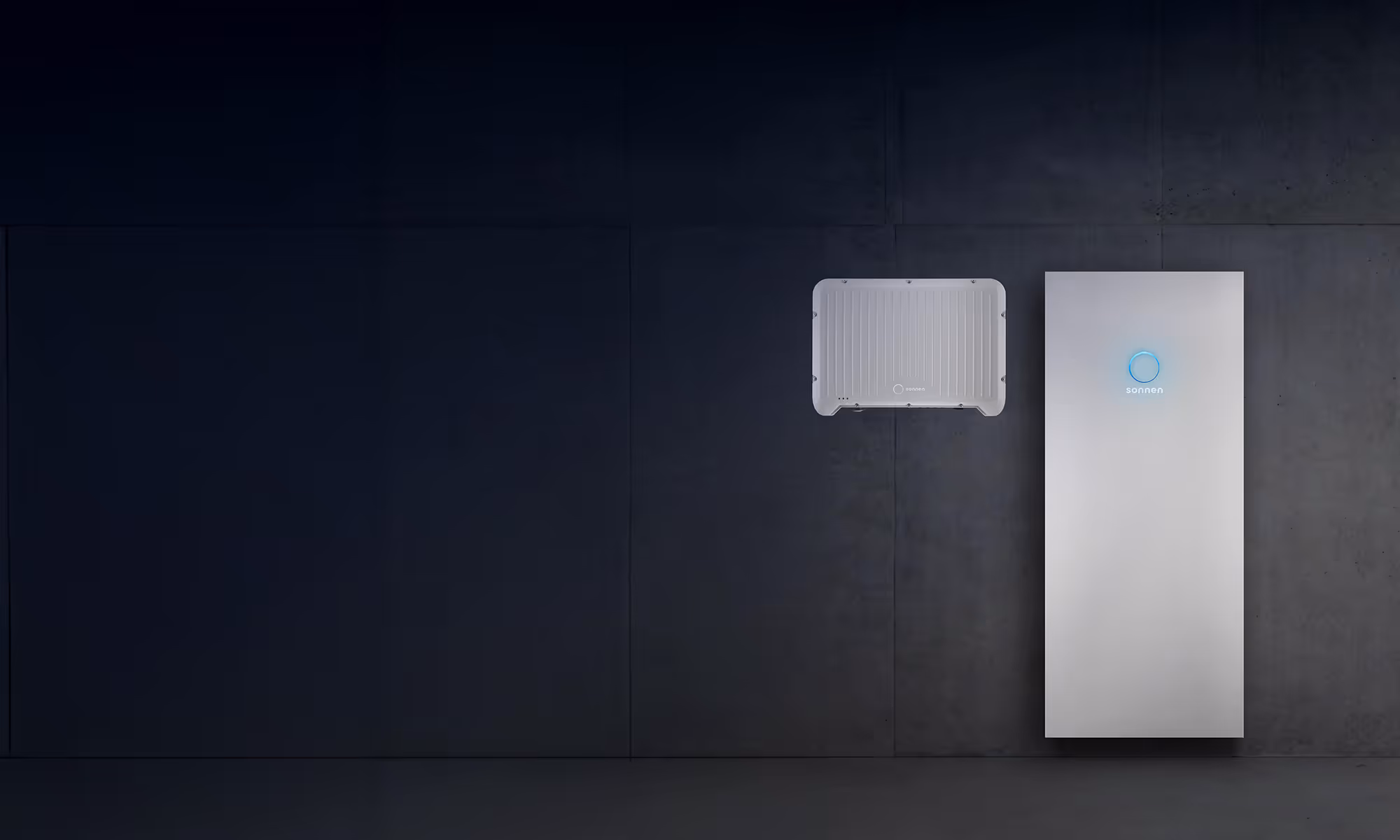

Fotografie sonnenBatterie, obrázek výrobce. Tmavě šedá betonová zeď v tlumeně osvětlené místnosti. Na zdi vlevo visí šedý obdélníkový modul s žebrovanou nebo perforovanou přední stranou, podle popisku hybridní střídač. Vedle něj vpravo stojí vysoká světle šedá skříň s kulatým světle modře svítícím prstencem poblíž horní části. Na zařízeních není čitelný žádný text.
1 Technická dokumentace
Stránky výrobce k sonnenBatterie:
- sonnenBatterie 10 – Stránka produktu od výrobce
- Provozní příručky Sonnen – Provozní příručky od výrobce
Videonávody:
2 Potřebné vybavení
Připravte si následující:
- Reduxi Controller (nainstalovaný a online)
- sonnenBatterie Gen. 8 nebo vyšší (REST API)
- Místní IP adresa sonnenBatterie
- Instalatérské heslo sonnenBatterie (viz Bod 4)
- Počítač ve stejné místní síti jako sonnenBatterie
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
3 Místní přístup k sonnenBatterie
Než začnete, ujistěte se, že máte místní IP adresu sonnenBatterie a že je váš počítač připojen ke stejné místní síti.
sonnenBatterie získává IP adresu z:
- routeru,
- síťového switche,
- nebo místního serveru DHCP.
IP adresu nebo název DNS sonnenBatterie zjistíte na find-my.sonnen-batterie.com podle návodu Sonnen.
Otevřete webový prohlížeč a zadejte místní IP adresu sonnenBatterie, tím otevřete její webové rozhraní. Příklad: http://<IP>
4 Konfigurace zařízení na sonnenBatterie
4.1 Přihlášení instalatéra
Po otevření IP adresy v prohlížeči se zobrazí přihlašovací obrazovka. Jako typ přihlášení vyberte Installer a zadejte heslo instalatéra.
Pokud potřebujete přístup, obraťte se na instalatéra, který systém uvedl do provozu, nebo na podporu Sonnen. Podpora Sonnen může požadavek ověřit, odemknout přístup nebo provést potřebné změny za vás.
Textový popis tohoto obrázku
Snímek obrazovky přihlašovací obrazovky webového rozhraní sonnenBatterie, široké okno s logem sonnen v tmavé horní liště. Uprostřed přihlašovací okno s nadpisem Dashboard. Text: Please choose a login. Rozbalovací seznam s vybranou hodnotou Installer. Popisek pole Password, pole prázdné. Světle modré tlačítko Login.
4.2 Dashboard
Po úspěšném přihlášení se zobrazí Menu / Dashboard.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní sonnenBatterie, stránka Dashboard, s logem sonnen v tmavé horní liště. Levé menu: Dashboard (zvýrazněno světle modře), System, Settings, Battery, Inverter, Powermeter, Powermeter Setup, IOs, Software-Installer, Commissioning Assistant, System-Status, Network, Software-Integration. Nadpis hlavní oblasti: Dashboard. Schéma toku energie se čtyřmi rámečky: production 3145 W (žlutý, ikona solárního panelu); consumption 1875 W (modrý, ikona domu); FeedIn 1273 W (šedý, ikona stožáru); active power se stavem idle, rSOC: 16% a uSOC: 9% (zelený, ikona baterie). Žlutá šipka vede od production k rámečku baterie, zelená šipka vede od rámečku baterie nahoru ke consumption.
4.3 Zapnutí REST API sonnenBatterie
Na dashboardu postupujte takto:
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní sonnenBatterie, stránka Software-Integration (logo sonnen v tmavé horní liště; sériové číslo a verze softwaru malým písmem vpravo nahoře). Levé menu: Dashboard, System, Settings, Battery, Inverter, Powermeter, Powermeter Setup, I/Os, Software-Installer, Commissioning Assistant, System-Status, Network, Software-Integration (zvýrazněno červeným rámečkem). Karty: JSON API (vybráno), WebSocket API, Generated Docs (malý text). Dva přepínače, oba zapnuté (modré) a každý označený červeným rámečkem: Read API (text pod ním: allows to request the current status of the sonnenBatterie, measurements and configuration values) a Write API (text pod ním: send requests to change or discharge the sonnenBatterie and set configuration values). Červený rámeček označuje řádek API Token: hodnota tokenu (zde není zobrazena, začerněna) a tlačítko Create New. Níže: ukázkový příkaz curl s hlavičkou Auth-Token a adresou URL končící /api/v2/latestdata. Nadpis Documentation s odkazem na dokumentaci JSON API sonnenBatterie.
4.4 Nastavení provozního režimu
V levé části otevřete nabídku Settings a vyberte provozní režim Manual.
Textový popis tohoto obrázku

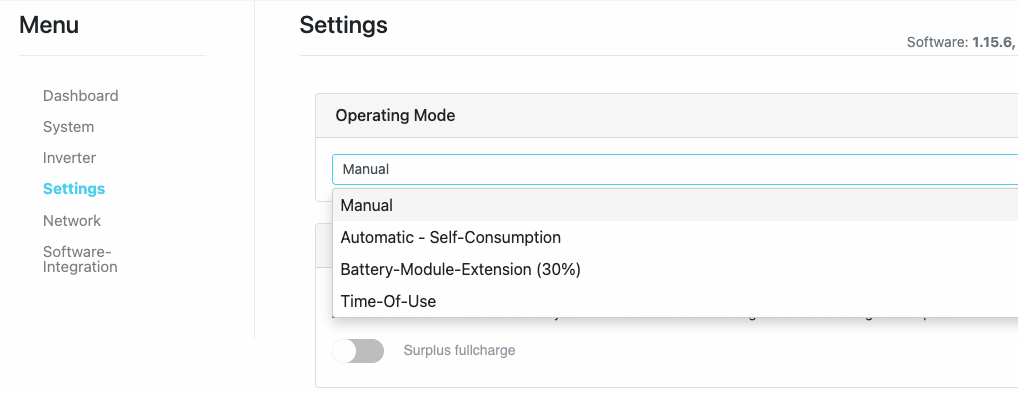

Snímek obrazovky webového rozhraní sonnenBatterie, stránka Settings (vpravo nahoře Software: 1.15.6, zbytek oříznut). Levé menu: Dashboard, System, Inverter, Settings (zvýrazněno modře), Network, Software-Integration. Nadpis hlavní oblasti: Settings. Sekce: Operating Mode. Otevřený rozbalovací seznam s vybranou položkou Manual (zvýrazněno šedě). Uvedené možnosti: Manual; Automatic - Self-Consumption; Battery-Module-Extension (30%); Time-Of-Use. Pod rozbalovacím seznamem je vidět přepínač Surplus fullcharge, vypnutý (šedý).
5 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local. IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení)Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
6 Přidání sonnenBatterie do Reduxi
Pomocí těchto kroků přidáte nové zařízení do Reduxi Controller.
6.1 Základní nastavení
Přihlaste se do Reduxi Configurator (viz Bod 5; viz také Jak se přihlásit do Reduxi Configurator přes prohlížeč) a klikněte na + Add device.
Textový popis tohoto obrázku
Snímek obrazovky levé nabídky Reduxi Configurator pod logem reduxi Configurator. Položky nabídky: Devices (rozbalená, se znaménkem minus) obsahující tlačítko '+ Add device' (obrysové); Strategies (znaménko plus); Utility Rate Plan; Settings (znaménko plus). Pravá strana je prázdná bílá.
V prvním kroku definujte základní nastavení:
- Device type:
Hybrid Inverter - Type:
Sonnen - Name: název dle vašeho výběru
Textový popis tohoto obrázku

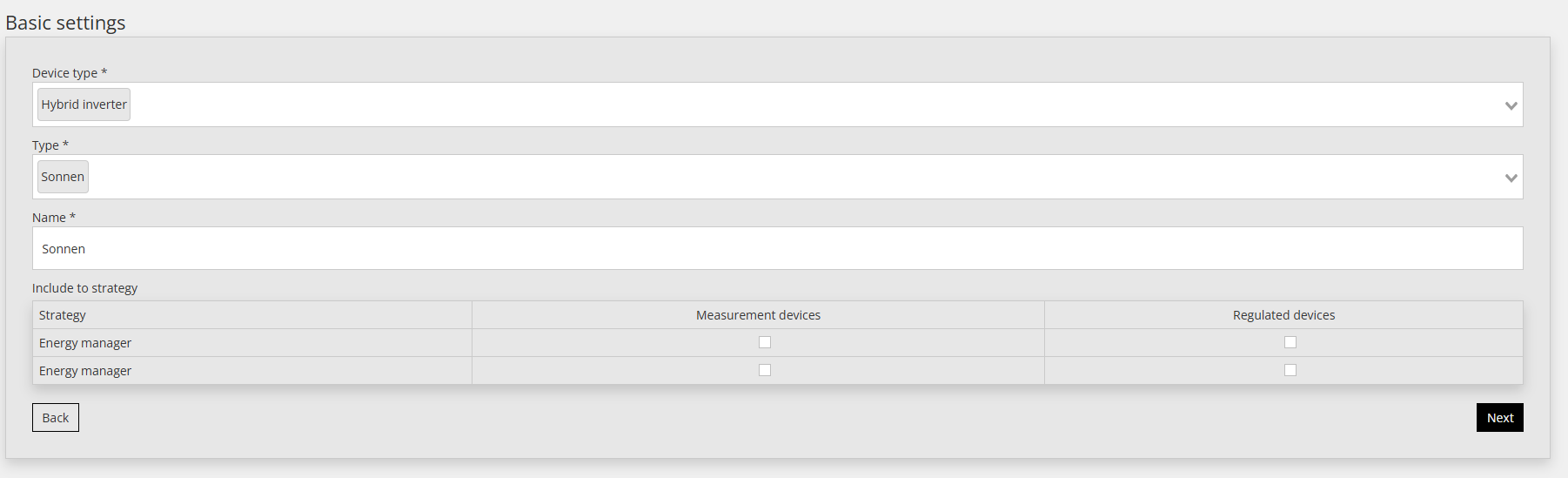

Snímek obrazovky formuláře Basic settings v Reduxi Configurator. Pole: Device type (rozbalovací seznam, hodnota malým písmem); Type (rozbalovací seznam, hodnota se zdá být Sonnen, malý text); Name (textové pole, hodnota se zdá být sonnen, malý text). Níže sekce Include in Strategy s tabulkou: sloupce Strategy, Measurement Device, Regulated Device; dva řádky, oba označené Energy manager, každý s malým indikátorem ve sloupcích Measurement Device a Regulated Device. Tlačítka: Back (vlevo dole, bílé), Next (vpravo dole, černé). Obrázek má nízké rozlišení a většina textu je malá.
Klikněte na Next.
6.2 Nastavení komunikace
| Parametr | Hodnota |
|---|---|
| Připojení | TCP/IP |
| IP | IP adresa sonnenBatterie |
| Token API | Token API z Bod 4, bod 4.3 |
| PV | Vyberte typ střídače: AC‑coupled (baterie a střídač jsou samostatné) nebo Hybrid (baterie a střídač jsou integrovány do jednoho systému) |
Textový popis tohoto obrázku

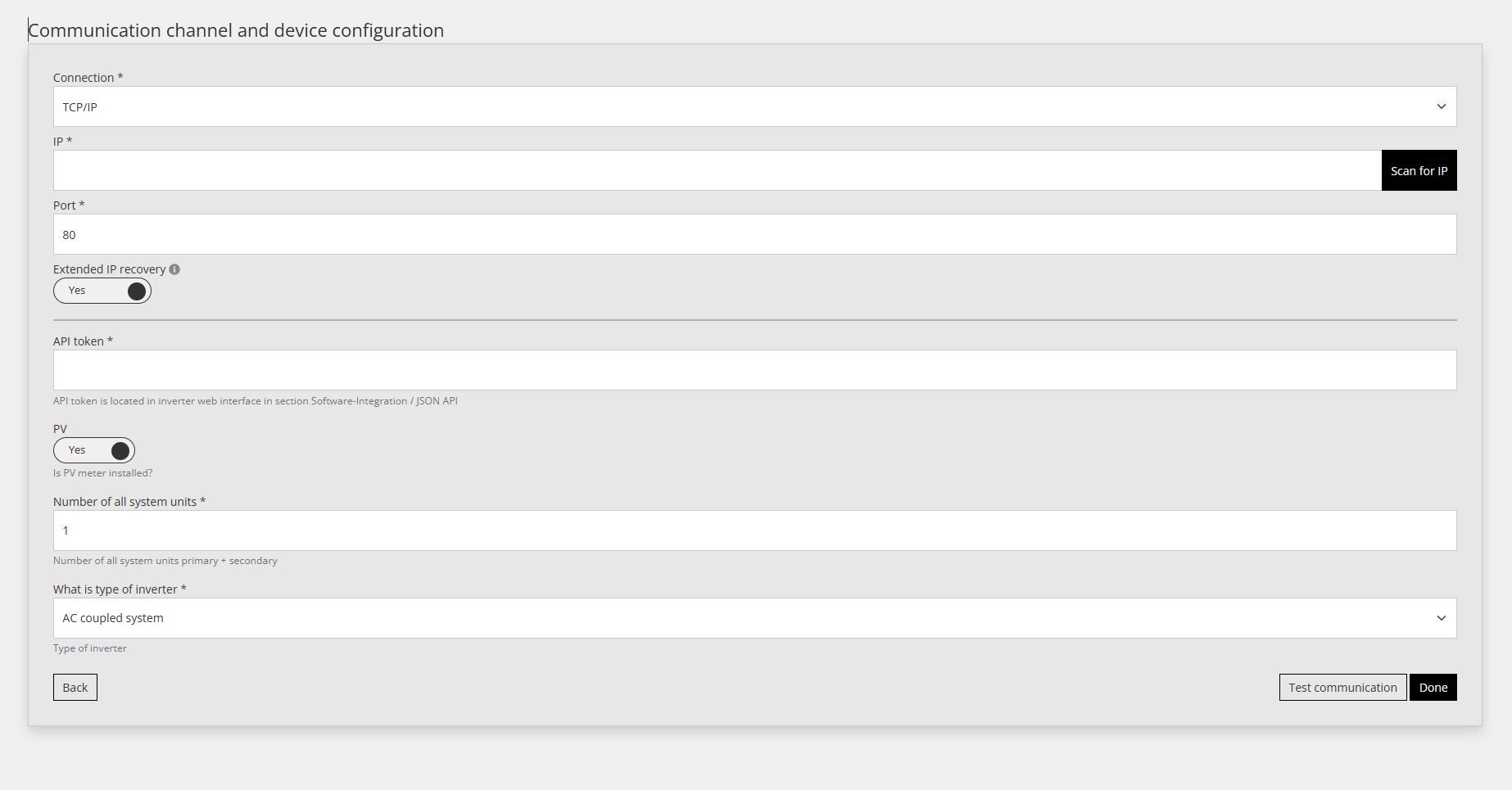

Snímek obrazovky formuláře Communication channel and device configuration v Reduxi Configurator. Obrázek má nízké rozlišení. Pole: Connection type (rozbalovací seznam); IP (textové pole, prázdné) s černým tlačítkem Scan for IP; Port: 80; Reconnect IP recovery (přepínač, popisek Yes, zapnuto); API token (textové pole, prázdné); druhý přepínač s krátkým nadpisem a textem Yes/No; Number of AC system units: 1; What is type of inverter (rozbalovací seznam): AC coupled system. Tlačítka: Back (vlevo dole), Test communication a Done (vpravo dole, Done je černé).
6.3 Test komunikace
Klikněte dole v průvodci na Test communication. Jednou přečte data ze sonnenBatterie a nic neuloží. Pokud je test úspěšný, klikněte na Done: zařízení vytvoří pouze Done.
Textový popis tohoto obrázku
Snímek obrazovky spodní lišty tlačítek stránky Reduxi Configurator. Vlevo: tlačítko 'Back'. Vpravo: tlačítko 'Test communication' (označené azurovým rámečkem) a tmavé tlačítko 'Done'.
Textový popis tohoto obrázku
Snímek obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbalovací nabídka). IP *: 192.168.50.243, s tlačítkem 'Scan for IP'. Port *: 502, s tlačítkem 'Test port'. Modbus unit ID *: 1. Tlačítka dole: Back (vlevo), Test communication a Done (vpravo). Tlačítko Done je označeno azurovým rámečkem.
Test vrátí jeden ze dvou výsledků:
Textový popis tohoto obrázku

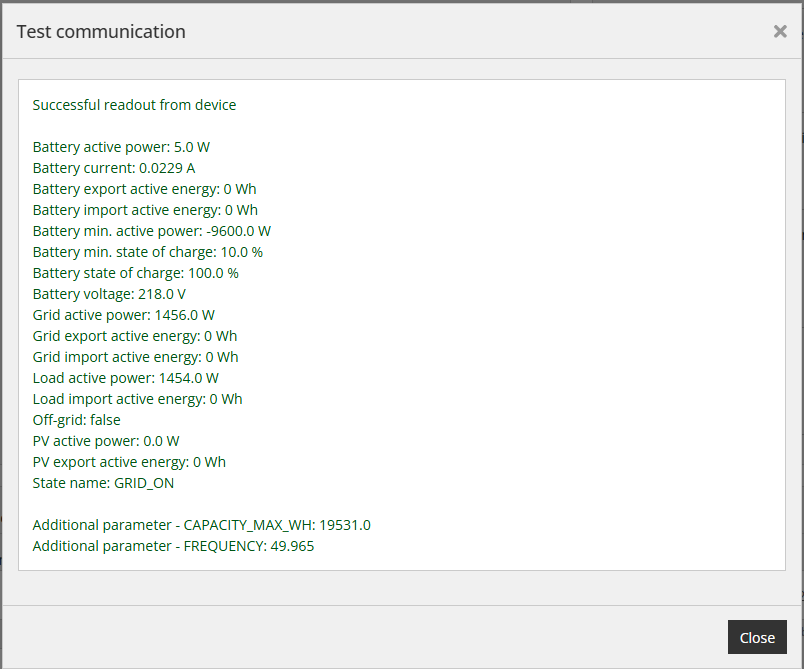

Snímek obrazovky dialogu Test communication v Reduxi Configurator se zavírací ikonou (x) vpravo nahoře. Bílý rámeček s výsledkem, zelený text: Successful readout from device. Hodnoty: Battery active power: 5.0 W; Battery current: 0.0229 A; Battery export active energy: 0 Wh; Battery import active energy: 0 Wh; Battery min. active power: -9600.0 W; Battery min. state of charge: 10.0 %; Battery state of charge: 100.0 %; Battery voltage: 218.0 V; Grid active power: 1456.0 W; Grid export active energy: 0 Wh; Grid import active energy: 0 Wh; Load active power: 1454.0 W; Load import active energy: 0 Wh; Off-grid: false; PV active power: 0.0 W; PV export active energy: 0 Wh; State name: GRID_ON; Additional parameter - CAPACITY_MAX_WH: 19531.0; Additional parameter - FREQUENCY: 49.965. Tlačítko: Close (tmavé, vpravo dole).
Textový popis tohoto obrázku

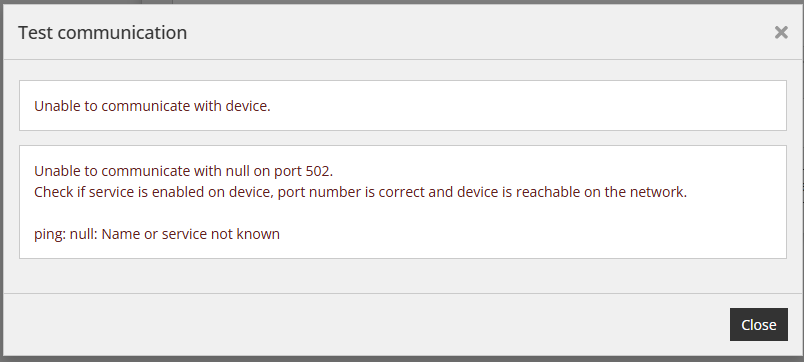

Snímek obrazovky dialogu Test communication (zavírací křížek vpravo nahoře). První rámeček: Unable to communicate with device. Druhý rámeček s červeným textem: Unable to communicate with null on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. ping: null: Name or service not known. Tlačítko: Close (tmavé).
Pokud se zobrazí zpráva „Unable to communicate with device“, zkontrolujte nastavení (viz Bod 8).
7 Kontrola naměřených hodnot a nastavení strategií
7.1 Last measurements
Po navázání komunikace zkontrolujte naměřené hodnoty v části Devices – vaše zařízení Sonnen – Last measurements v Reduxi Configurator.
7.2 Reduxi Cloud
Jak přidat a připojit řídicí jednotku k Reduxi Cloud: Reduxi Cloud
7.3 Strategie
K nastavení strategií a AI Energy Manager použijte níže uvedenou dokumentaci.
8 Kontrolní seznam
Projděte si tento kontrolní seznam pro správné nastavení a spolehlivý provoz.
8.1 Na Reduxi Controller
- IP adresa: Pro připojené zařízení je zadána správná IP adresa.
- Token API: Je zadán platný token API.
- Typ systému: Je vybrán správný typ systému: AC‑coupled nebo Hybrid.
- Test komunikace: Test komunikace proběhl úspěšně.
- Dostupnost: IP adresa zařízení je z Reduxi Controller dostupná.
8.2 Ve webovém rozhraní sonnenBatterie
- Oprávnění API: Jsou zapnuty Read API i Write API.
- Provozní režim: Provozní režim je Manual.
8.3 Strategie
- Aktivní strategie: Vybraná strategie je nastavena na Active.
- Optimalizace energie pomocí AI: Ve strategii je zapnuta optimalizace AI Energy Manager.
- Jediná aktivní strategie: Aktivní je vždy pouze jedna strategie.
- Limity odběru/dodávky: Limity odběru a dodávky jsou definovány a nakonfigurovány.
✓ Shrnutí
Příprava (body 1–3): Připravte místní IP adresu, heslo instalatéra a počítač ve stejné síti. Otevřete webové rozhraní sonnenBatterie.
sonnenBatterie (bod 4): Přihlaste se jako Installer, zapněte Read API a Write API, zkopírujte nebo vytvořte token API a nastavte provozní režim na Manual.
Přidání do Reduxi (body 5–6): Otevřete Configurator a přidejte zařízení typu Sonnen. Zadejte IP adresu, token API a typ střídače (AC‑coupled nebo Hybrid). Spusťte Test communication.
Spuštění do provozu (body 7–8): Zkontrolujte naměřené hodnoty, nastavte strategie a projděte kontrolní seznam.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Test communication zobrazuje „Unable to communicate with device“ | Systém není správně nakonfigurován. Zkontrolujte IP adresu, token API, typ systému (AC‑coupled nebo Hybrid) a to, zda je IP adresa z řídicí jednotky dostupná (viz Bod 8). |
| Přihlášení instalatéra není možné | Heslo instalatéra není koncovým uživatelům k dispozici. Obraťte se na instalatéra, který systém uvedl do provozu, nebo na podporu Sonnen (viz Bod 4). |
| Není k dispozici žádný token API | Ve webovém rozhraní sonnenBatterie otevřete Software Integration a dole na stránce klikněte na Create new. |
| Příkazy Reduxi nemají na baterii žádný účinek | Ověřte, že je provozní režim Manual, že jsou zapnuty Read API a Write API, že je strategie Active a že je aktivní pouze jedna strategie (viz Bod 8). |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
reduxi.local se nenačte |
Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dostupnost, IP adresu / port / unit ID a zda je na zařízení povolen protokol. |
