1. Fyzické připojení
- RS485 A (D+)
- RS485 B (D−)
- volitelná GND
Připojte následovně:
- RS485 A na střídači → RS485 A na ovladači Reduxi
- RS485 B na střídači → RS485 B na ovladači Reduxi
- GND lze připojit, pokud je použit stíněný kabel
2. Připojení více střídačů

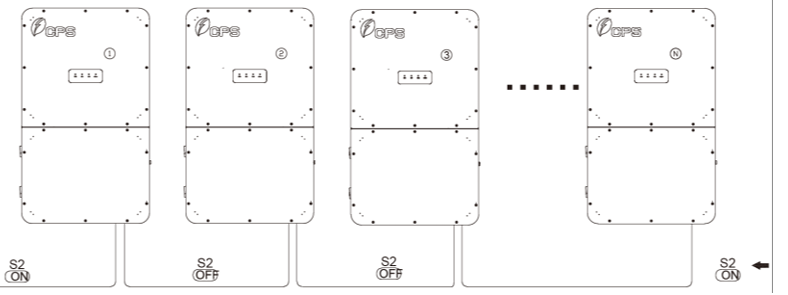

Při připojování více střídačů použijte lineární topologii (řetězení):
Nepoužívejte hvězdicové zapojení.

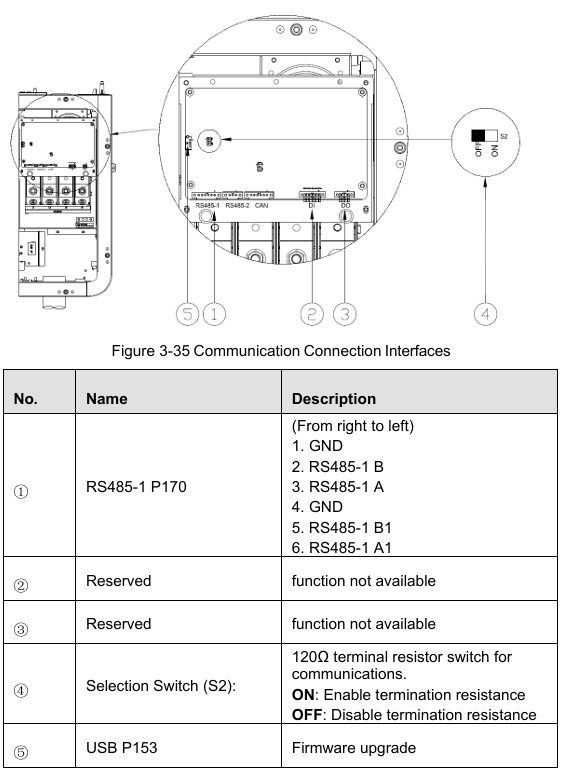

Na prvním a posledním zařízení v sekvenci musí být přepínač povolen, jak je znázorněno na obrázku.
3. Nastavení střídače (více možností)
3.1 Měniče s displejem (s LCD displejem)
Nastavení adresy RS485 přímo na měniči:
Postup:
- Pomocí displeje měniče přejděte do nabídky:
Nastavení → Komunikace → RS485 - Najděte parametr Adresa (ID Modbus)
- Nastavte požadovanou hodnotu (např. 1, 2, 3, … v závislosti na systému)
- Potvrďte a uložte nastavení na měniči
Není potřeba žádné další nářadí ani software. Veškerá konfigurace probíhá lokálně přes obrazovku měniče.
3.2 Měniče bez displeje (bez LCD displeje)
U měničů bez displeje je nutné nastavit adresu RS485 pomocí PC.
Připojení RS485 na USB
Požadované:
- Notebook
- Adaptér RS485 na USB
- Konfigurační/servisní software CHINT
Postup:
- Připojte adaptér RS485 USB k měniči:
- Adaptér A → měnič RS485 A
- Adaptér B → měnič RS485 B
- Připojte adaptér k PC přes USB
- Otevřete konfigurační software CHINT na PC
- Vyberte správný COM port (např. COM3) a nastavte komunikační parametry:
- Přenosová rychlost: 9600
- Datové bity: 8
- Parita: Žádná
- Stop bity: 1
- Navázet spojení s měničem (Připojit / Číst)
- Najděte parametr Adresa (ID Modbus)
- Nastavte požadovanou adresu a zapište/uložte nastavení do měniče
Pokud přímé připojení přes RS485 není podporováno firmwarem měniče, je nutné adresu nastavit pomocí kompatibilní brány nebo servisního rozhraní.
4. Volitelné: Modul brány FlexOM

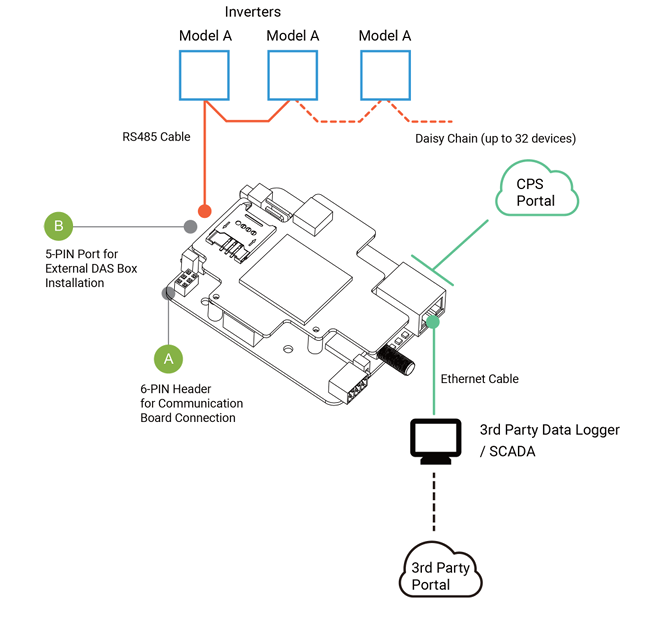

Jako volitelné rozšíření lze nainstalovat modul s názvem FlexOM Gateway.
Tento modul umožňuje:
- Vzdálený přístup k měniči
- Komunikace přes TCP/IP (Ethernet) (Port: 502)
- Snazší konfigurace a monitorování prostřednictvím webového rozhraní
S FlexOM Gateway lze k měniči přistupovat přes síť, čímž ve většině případů odpadá nutnost přímé konfigurace RS485 přes PC.
FlexOM Gateway vyžaduje připojení k internetu pomocí Ethernetu. Před uvedením brány do provozu musí být jakékoli porty LAN brány otevřeny oběma směry (pro příchozí i odchozí komunikaci), konkrétně TCP 1884 s cílovou IP adresou 47.254.52.209 (mqtt.chintpowersystems.com).
Oficiální dokumentace k modulu FlexOM Gateway: https://www.chintpowersystems.com/wp-content/uploads/2025/12/CPS-FlexOM-Gateway-User-Manual-12-2-2025.pdf
5. Přidání nového zařízení (CHINT String Inverter)
Pro přidání nového zařízení (Huawei SUN2000) nebo úpravu stávajícího jsou uvedeny následující body.
5.1 Přidat nové zařízení
Přihlaste se do konfigurátoru Reduxi a stiskněte tlačítko „Přidat zařízení“.
5.2 Vyberte zařízení, které chcete přidat (Základní nastavení)
V prvním kroku vyberte základní parametry zařízení, které chcete přidat:
- Typ zařízení: Solární elektrárna,
- Název: Zadejte název zařízení.
- Název: Zadejte název zařízení.
5.3 Komunikační kanál
Vyplňte parametry pro komunikaci se SmartLoggerem, které jsou:
- Připojení: TCP/IP,
- IP: zadejte IP adresu SmartLoggeru,
- Port: vždy 502,
- Modbus unit ID: zadejte Logickou adresu pro nastavení Modbusu SmartLoggeru.
5.4 Test komunikace
Pod všemi nastaveními v komunikačním kanálu je tlačítko „Testovat komunikaci“, které slouží k provedení testu.
Test komunikace může vrátit dvě odpovědi:
1. Komunikace funguje správně, viz obrázek níže:
2. Komunikace nefunguje správně, viz obrázek níže:
5.5 Pokročilá nastavení
Pokročilá nastavení jsou libovolná a závisí na specifických potřebách místa, kde je nainstalován Reduxi Controller. Po dokončení všech pokročilých nastavení stiskněte tlačítko „Hotovo“ vpravo dole.
5.6 Poslední měření
Po úspěšném navázání komunikace se zařízením lze naměřené hodnoty získané ze zařízení zkontrolovat jako doplňkový test. Na domovské stránce konfigurátoru Reduxi klikněte na sekci „Zařízení“ a ve stromové struktuře vyberte nově přidaný měnič Huawei SUN2000.
Pokud chceme, aby bylo zařízení řízeno strategií, musí být režim řízení nastaven na „Automatický“, ale pokud přepneme do manuálního režimu, můžeme otestovat funkci různých stavů.
Po úspěšném přidání zařízení a kontrole hodnot lze zařízení prohlížet a ovládat prostřednictvím aplikace Reduxi.
