Přehled

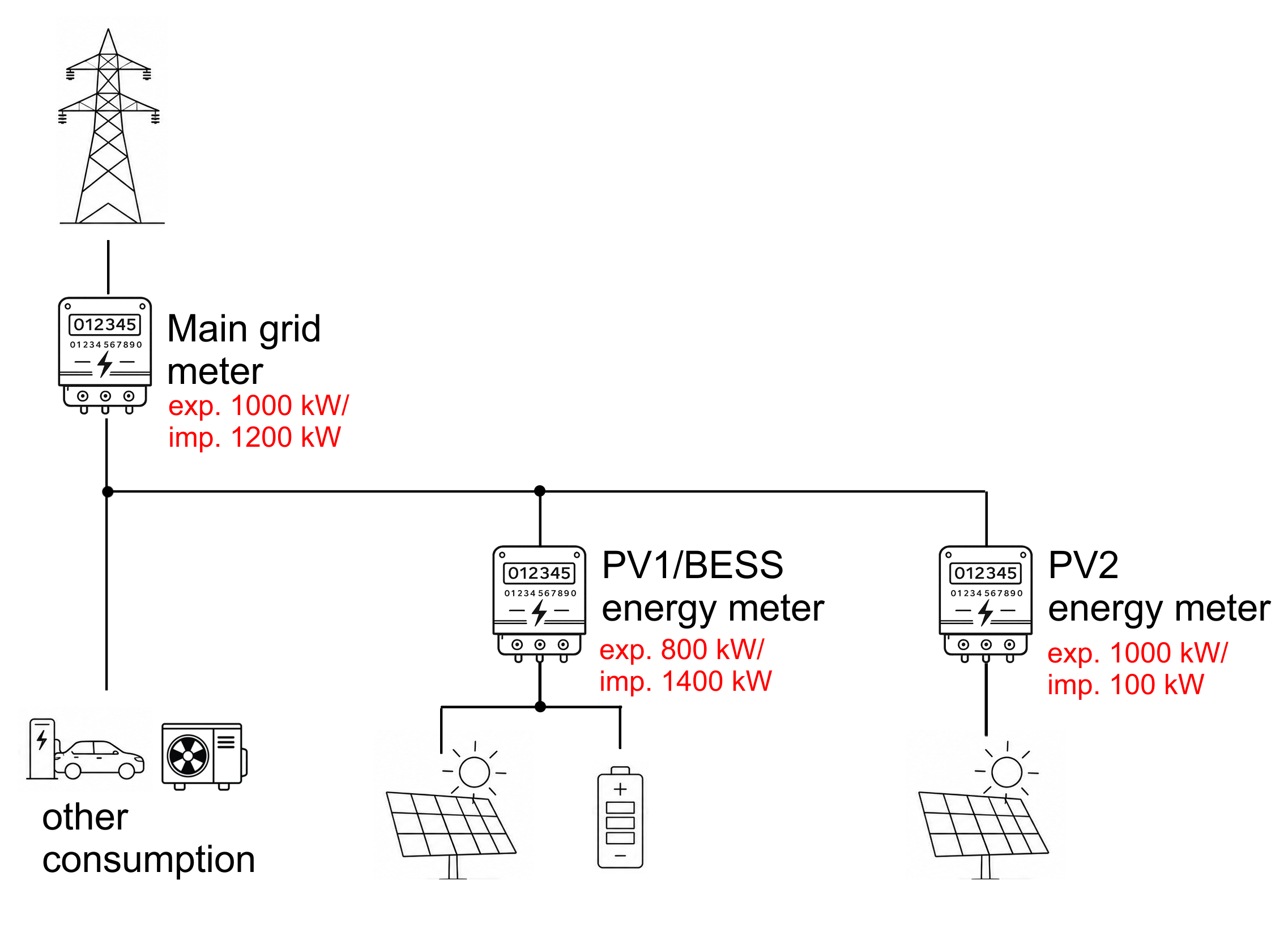

Vícestupňová regulace rozšiřuje logiku omezování výkonu řídicí jednotky z jednoho místa měření na každou relevantní úroveň elektrické hierarchie objektu: hlavní přípojku k síti a každé podřízené elektrické připojení nebo elektroměr pod ní. Podřízenou úrovní je obvykle elektroměr s podružnou větví energie, ale stejný mechanismus se obecněji vztahuje na jakékoli elektrické připojení nebo transformátor v hierarchii. Každá úroveň se měří vlastním elektroměrem a konfiguruje se jako vlastní Strategy, s vlastními limity odběru/dodávky a lokálním chováním optimalizace (například peak shaving).

Regulace je hierarchická: podřízená úroveň nikdy nemůže způsobit, aby souhrnný výkon na nadřazené úrovni překročil nastavený limit této nadřazené úrovně, přestože každá úroveň vynucuje i svůj vlastní lokální limit. Je to nutné, protože objekty se běžně budují s hlavní přípojkou napájející dvě nebo více menších podřízených přípojek, z nichž každá má nižší jmenovitou hodnotu, blízkou nebo dokonce vyšší ve srovnání s vlastní jmenovitou hodnotou hlavní přípojky. Pokud by každá podřízená úroveň směla současně využívat svůj plný jmenovitý výkon, jejich souhrnný výkon by mohl překročit hodnotu, na kterou je hlavní přípojné místo skutečně dimenzováno.

Předpoklady

• Objekt s více než jednou elektrickou úrovní k regulaci — hlavní přípojka k síti plus alespoň jedno podřízené elektrické připojení nebo elektroměr (obvykle větev transformátoru). Objekty s jedinou úrovní vícestupňovou regulaci nepotřebují.
• Vyhrazený, samostatně čitelný elektroměr na každé úrovni, která vyžaduje vlastní limit (hlavní přípojka a každé podřízené připojení).
• Každá úroveň nakonfigurovaná jako vlastní Strategy v platformě řídicí jednotky.
• Úrovní strategií může být více než dvě. Může jít také o kombinaci běžných jednoúrovňových strategií s vícestupňovými strategiemi. Uživatel může strukturu zcela flexibilně definovat.
• Pokud se v objektu používá optimalizační režim AI energy manager, musí být přiřazen strategii nejvyšší (hlavní) úrovně

Jak to funguje

1. Každá úroveň je vlastní Strategy. Strategy se obvykle pojmenovává podle fyzického prvku, který představuje, například hlavní elektroměr sítě nebo podřízený ("PV") elektroměr. Každá Strategy samostatně měří svou úroveň a může provozovat vlastní optimalizační režim (například peak shaving nebo vlastní spotřebu).
2. Limity se vynucují shora dolů. Každá úroveň má vlastní limity Min./Max. činného výkonu odběru a dodávky. Pokud souhrnný výkon na nadřazené úrovni dosáhne nastaveného limitu, řídicí jednotka dále omezí podřízené úrovně pod ní — i když tyto podřízené úrovně ještě nedosáhly svých individuálně nastavených limitů.
3. Nevyužitá kapacita se přerozděluje dynamicky. Pokud jedna větev spotřebovává nebo dodává méně, než je její přidělený podíl, vzniklá rezerva pod limitem nadřazené úrovně se uvolní ostatním větvím téže nadřazené úrovně, místo aby byla staticky vyhrazena pro každou větev.
4. Strukturu určuje nadřazená Strategy, která odkazuje na podřízenou Strategy. Podřízená Strategy se přidá do seznamu „regulated devices“ nadřazené Strategy, stejně jako jakékoli jiné samostatné řiditelné zařízení. Tím nadřazená Strategy dostane pokyn řídit právě tuto podřízenou strategii.
5. Optimalizační režim AI energy manager musí být na nejvyšší úrovni. Pokud se používá strategie AI, musí být na nejvyšší úrovni, protože potřebuje přehled o datech hlášených každou podřízenou Strategy, aby mohla rozdělit výkon v celém objektu. Optimalizační režim AI energy manager se proto vždy umisťuje na Strategy nejvyšší úrovně, nikdy na podřízenou. Podřízené úrovně se obvykle používají pro peak shaving nebo vlastní spotřebu.

Konfigurace

1. Nejprve vytvořte samostatnou podřízenou Strategy pro každou podřízenou větev s vlastními limity Min./Max. odběru a dodávky.

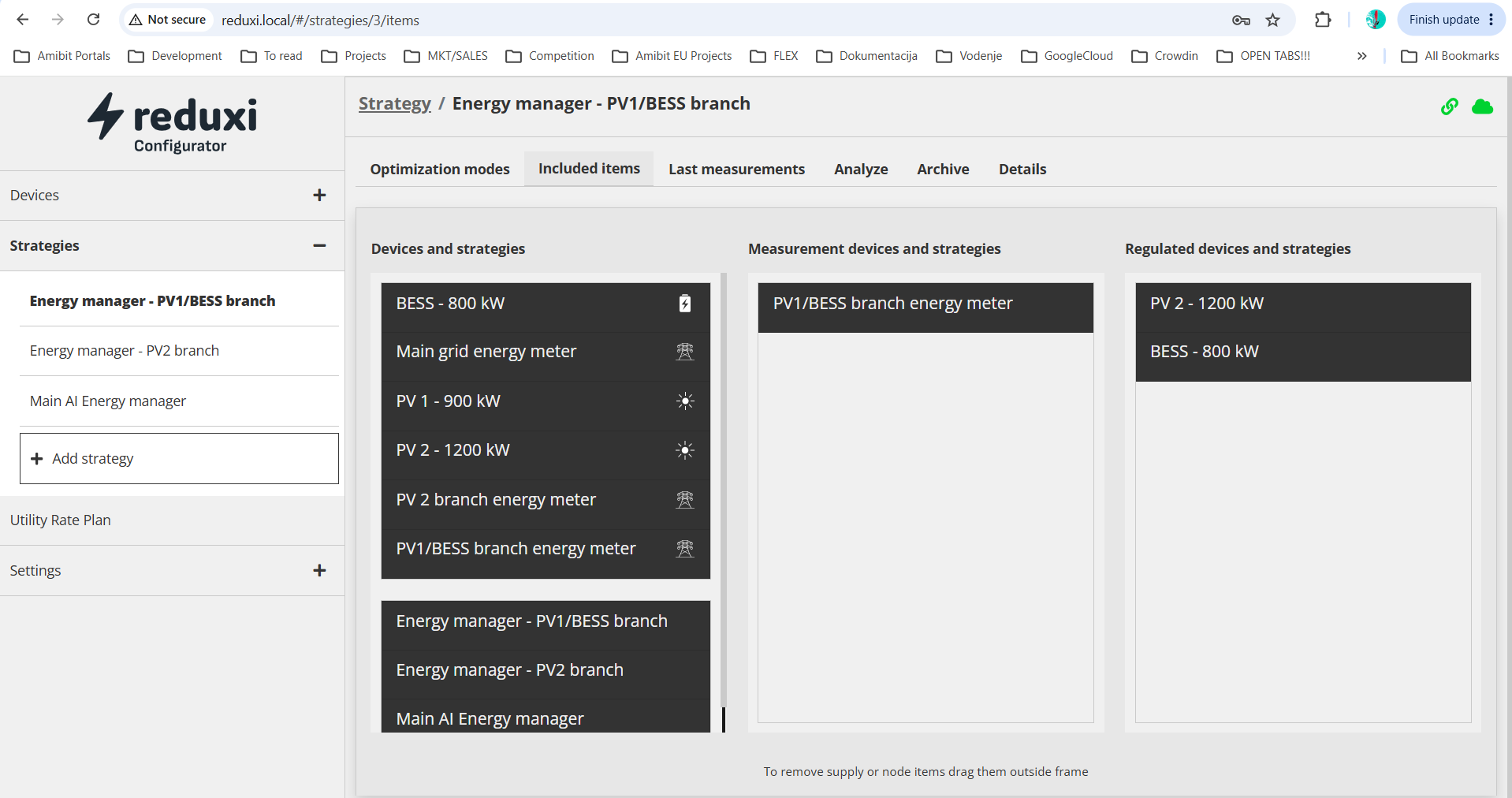

2. U každé z těchto Strategy otevřete Included items a přiřaďte tři skupiny: elektroměr sloužící k měření dané úrovně (Measurement devices and strategies), zařízení, která má daná Strategy řídit (Regulated devices and strategies) a — volitelně — další podřízené strategie, které lze řídit (Regulated devices and strategies).

3. Nastavte optimalizační režim (například vlastní spotřebu)

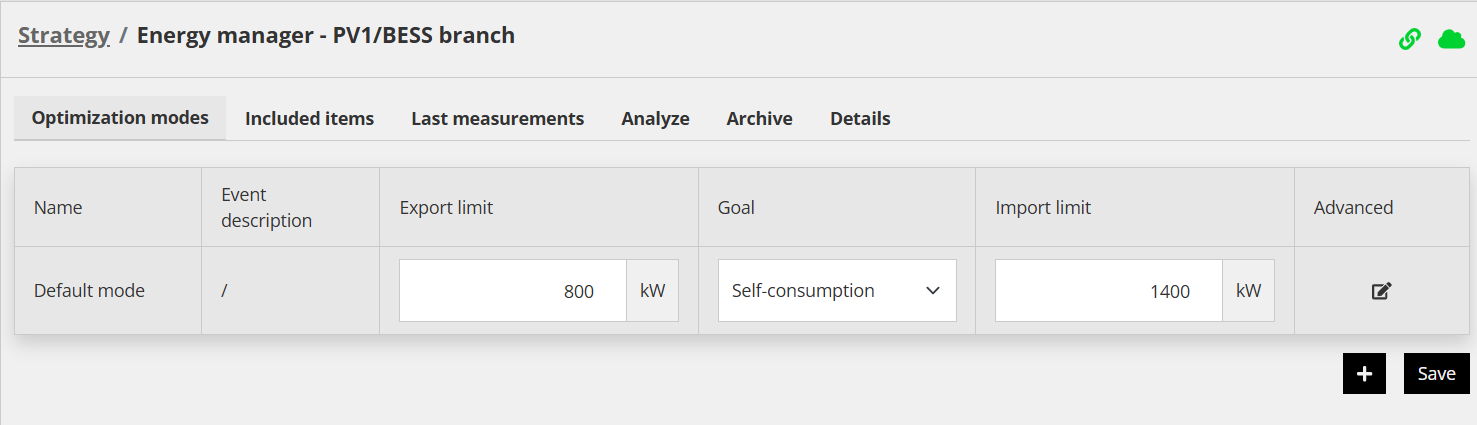

Příklad typického nastavení podřízené strategie

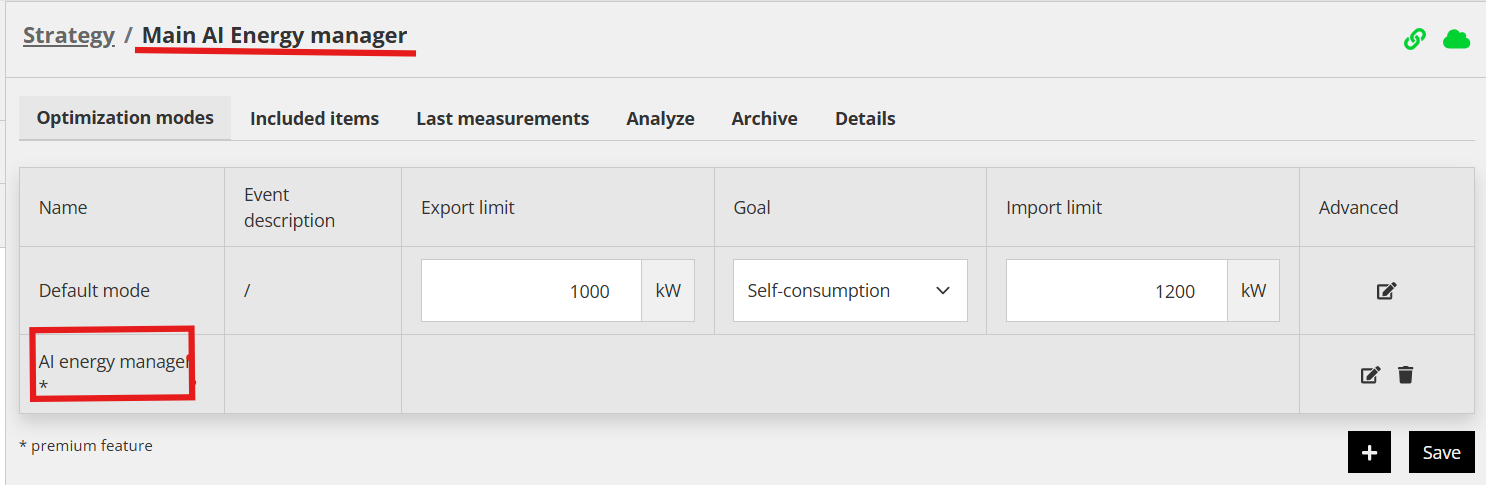

4. Po definování všech podřízených strategií vytvořte Strategy pro hlavní (nejvyšší) úroveň a nakonfigurujte její nastavení Grid: Min./Max. činný výkon odběru a Min./Max. činný výkon dodávky.

5. Nejdůležitější krok: u této hlavní Strategy otevřete Included items a přiřaďte tři skupiny: elektroměr sloužící k měření dané úrovně (Measurement devices and strategies) – obvykle jde o elektroměr v místě připojení k síti, zařízení, která má daná Strategy řídit (Regulated devices and strategies) a — nejdůležitější — přidejte další podřízené strategie, které má hlavní strategie také řídit (Regulated devices and strategies).

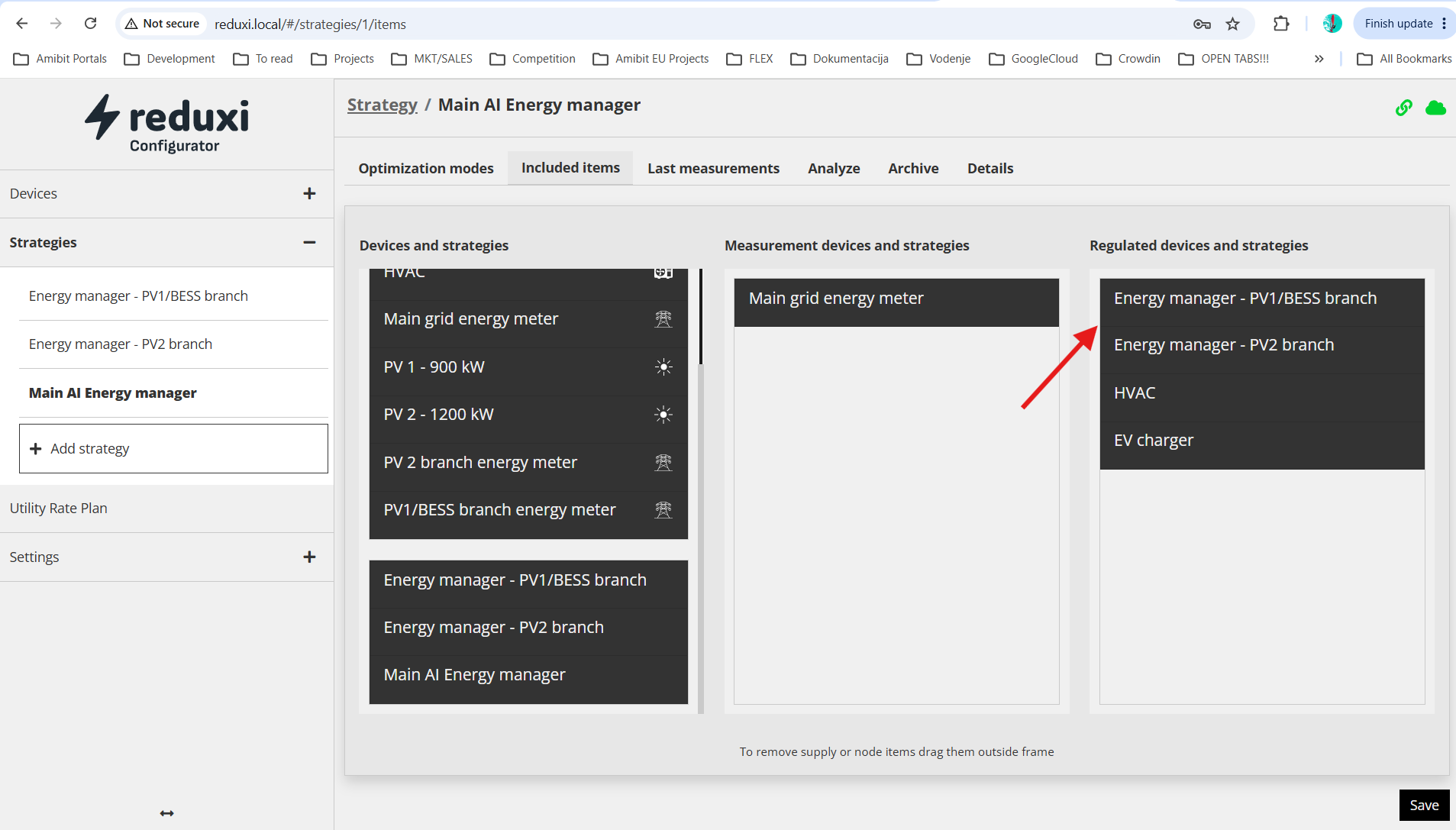

Obrazovka konfigurace Included items pro hlavní strategii s regulovanými zařízeními, včetně dvou strategií podřízené úrovně.

6. Pokud objekt používá optimalizační režim AI energy manager, přidejte jej pouze ke Strategy nejvyšší úrovně, nikoli k žádné podřízené Strategy.

7. Jednotlivá zařízení, například baterie, mají na úrovni zařízení také vlastní pole Min./Max. činného výkonu. Ta vyjadřují vlastní jmenovitý výkon zařízení a jsou oddělená od limitů odběru/dodávky na úrovni Strategy.

Omezení a důležité poznámky

• Vícestupňová regulace dává smysl pouze u objektů s více než jednou měřenou úrovní. Přináší nároky na konfiguraci (samostatná Strategy, přiřazení elektroměru a hodnoty limitů pro každou úroveň), které jednoúrovňový objekt nepotřebuje.
• Vlastní limity Min./Max. odběru/dodávky podřízené Strategy se vynucují společně s limitem nadřazené úrovně — nikoli místo něj. Podřízenou větev v každém okamžiku fakticky určuje přísnější z obou limitů.

Řešení problémů

Často kladené otázky

Kam umístit optimalizační režim AI energy manager v objektu s vícestupňovou regulací?

Vždy na Strategy nejvyšší úrovně. Potřebuje data z každé podřízené Strategy, aby mohl správně rozdělit výkon v celém objektu, a ta dostává pouze tehdy, je-li umístěn na vrcholu hierarchie.

Může jedna větev využít více než svůj „podíl“ nadřazeného limitu?

Ano. Rozdělení mezi větve je dynamické: pokud jedna větev využívá méně než svůj podíl, mohou ostatní větve pod stejnou nadřazenou úrovní využít uvolněnou kapacitu, pokud není překročen celkový limit nadřazené úrovně.

Může jedna lokalita nabídnout agregátorovi více než jednu jednotku flexibility (Flex)?

Ano — přiřazením samostatných zařízení k samostatným strategiím, každé s vlastním certifikovaným elektroměrem, může jedna lokalita registrovat dvě nebo tři nezávislé jednotky Flex místo jedné pro celý objekt.
