Konektor Modbus slave

Aktualizováno
⚡ Reduxi Controller · Strategie

Konektor Modbus slave

📄 Stáhnout jako PDF

Tento článek popisuje Modbus Slave Connector, který externímu systému umožňuje definovat a upravovat provozní režim (vlastní spotřeba, peak shaving atd.) a limity odběru ze sítě a dodávky do sítě, které používá strategie správy energie. Reduxi provádí strategii v zadaných limitech a průběžně řídí připojená zařízení, aby je dodržovala. Limity lze aktualizovat v reálném čase, takže externí systém může dynamicky ovlivňovat spotřebu, výrobu a výměnu energie se sítí.

Chcete-li tuto funkci používat, musí být v Reduxi nejprve zapnut Modbus Slave Connector.

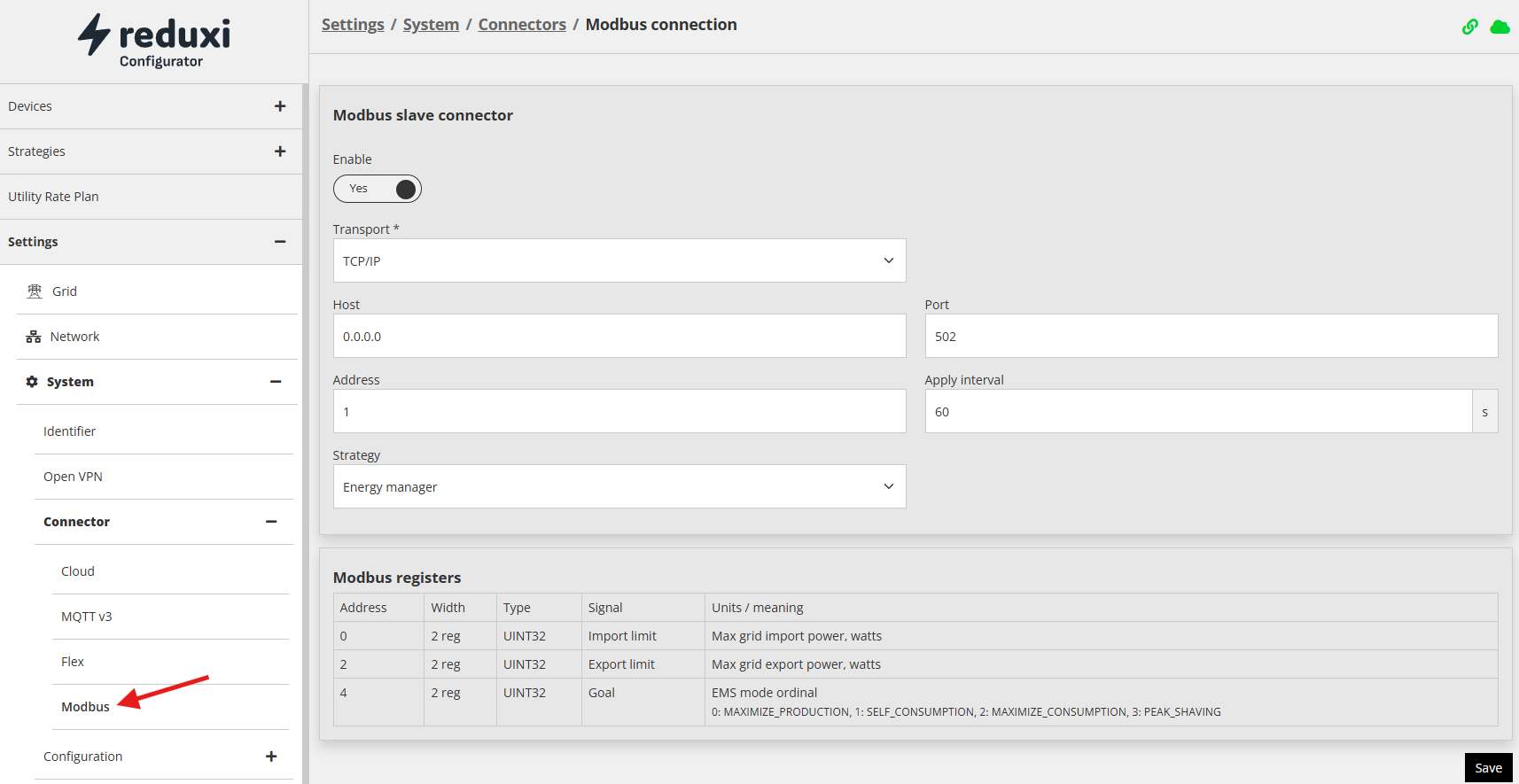

Reduxi Configurator, Modbus slave connector: zapnut, TCP/IP, port 502, adresa 1, Energy manager
Textový popis tohoto obrázku

Snímek obrazovky stránky Settings / System / Connectors / Modbus connection v Reduxi Configurator. Levé menu: Devices (+), Strategies (+), Utility Rate Plan, Settings (rozbaleno): Grid, Network, System (rozbaleno): Identifier, Open VPN, Connector (rozbaleno): Cloud, MQTT v3, Flex, Modbus (tučně, označeno červenou šipkou); pod ním Configuration (+). Hlavní panel "Modbus slave connector": Enable: Yes (přepínač zapnut); Transport *: TCP/IP; Host: 0.0.0.0; Port: 502; Address: 1; Apply interval: 60 s; Strategy: Energy manager. Panel "Modbus registers", tabulka se sloupci Address, Width, Type, Signal, Units / meaning: 0, 2 reg, UINT32, Import limit, Max grid import power, watts; 2, 2 reg, UINT32, Export limit, Max grid export power, watts; 4, 2 reg, UINT32, Goal, EMS mode ordinal (0: MAXIMIZE_PRODUCTION, 1: SELF_CONSUMPTION, 2: MAXIMIZE_CONSUMPTION, 3: PEAK_SHAVING). Černé tlačítko Save vpravo dole. Vpravo nahoře zelené ikony odkazu a cloudu.

Provozní režim a limity sítě se nastavují pomocí registrů Modbus podle tabulky dole.

Parametry

  • Transport: Vyberte typ komunikace Modbus, buď TCP/IP, nebo RTU.
  • Host: Zadejte IP adresu Modbus master. Hodnota 0.0.0.0 povolí připojení bez omezení podle IP adresy.
  • Apply interval: Určuje, jak často Reduxi čte hodnoty registrů a použije je na vybranou strategii.
  • Strategy: Vyberte strategii Reduxi, na kterou Modbus Slave Connector použije přijaté limity a provozní režim.

Poznámka: úprava provedená přes Modbus slave connector se použije pouze na výchozí strategii:

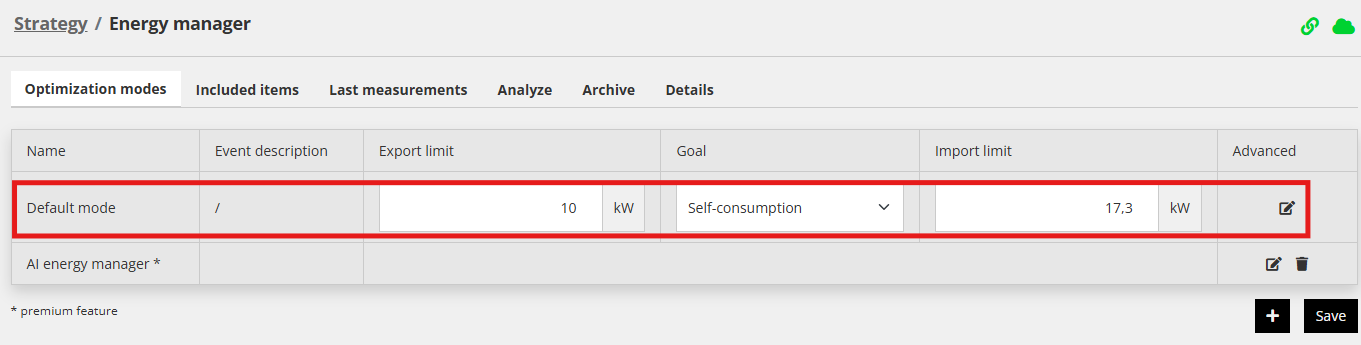

Reduxi Configurator, Energy manager, Default mode: limit dodávky 10 kW, limit odběru 17,3 kW, Self-consumption
Textový popis tohoto obrázku

Snímek obrazovky stránky Strategy / Energy manager v Reduxi Configurator, karta Optimization modes (další karty: Included items, Last measurements, Analyze, Archive, Details). Sloupce tabulky: Name, Event description, Export limit, Goal, Import limit, Advanced. Řádek 1 (zvýrazněn červeným rámečkem): Name: Default mode; Event description: /; Export limit: 10 kW; Goal: Self-consumption (rozbalovací seznam); Import limit: 17,3 kW; Advanced: ikona úprav. Řádek 2: AI energy manager * s ikonami úprav a smazání (koš). Poznámka pod čarou: * premium feature. Tlačítka vpravo dole: plus (+) a Save. Vpravo nahoře zelené ikony odkazu a cloudu.
