Řídicí jednotka Reduxi: první nastavení pomocí aplikace Reduxi
Od vytvoření lokality přes konfiguraci Wi‑Fi a sítě až po přidání prvního zařízení v místním rozhraní.
→ Přehled
Tento návod vás provede kompletním prvním nastavením nové řídicí jednotky Reduxi – od vytvoření úvodní lokality v aplikaci Reduxi až po přidání prvního zařízení (např. střídače) v místním rozhraní řídicí jednotky.
→ Požadavky
Než začnete, ujistěte se, že je řídicí jednotka namontovaná a napájená. Co to obnáší, závisí na vaší variantě.
Textový popis tohoto obrázku

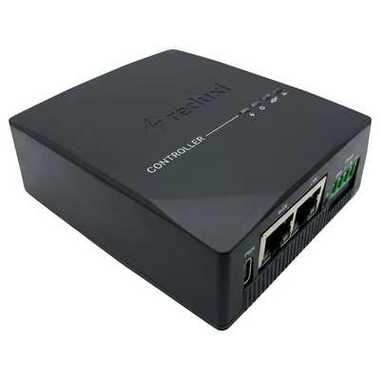

Fotografie malého tmavě šedého obdélníkového zařízení se zaoblenými hranami na bílém pozadí, pohled z úhlu. Na horní straně je vytištěno logo reduxi a slovo CONTROLLER s čárou vedoucí k řadě malých indikačních značek. Na přední straně: dva porty RJ45 Ethernet vedle sebe, malý port na levé straně a zelená šroubovací svorkovnice s několika piny na pravém konci.
Textový popis tohoto obrázku

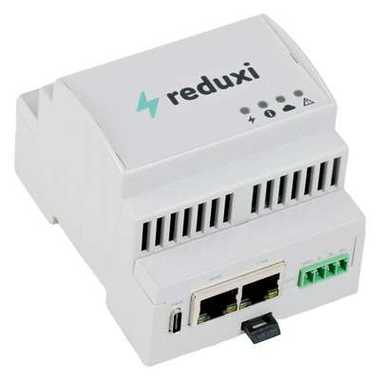

Fotografie světle šedého krytu na DIN lištu na bílém pozadí, pohled z úhlu. Na horní straně je vytištěno logo reduxi (zelený blesk a slovo reduxi) a řada čtyř malých stavových LED se symboly pod nimi (blesk, kruh se symbolem, tvar mraku, výstražný trojúhelník). Na přední straně jsou ventilační štěrbiny. Ve spodní přední části: dva porty RJ45 Ethernet vedle sebe, malý port vlevo, pod porty zasunutý malý černý USB disk a vpravo zelená šroubovací svorkovnice se čtyřmi piny.
Každá varianta se dodává se vším, co potřebujete k napájení řídicí jednotky:
- Reduxi Controller (samostatné provedení)
- Napájecí adaptér,
230 V → 5 V(USB‑C)
- Reduxi Controller (modul na DIN lištu)
- Napájecí zdroj na DIN lištu,
5 V
13A 1+N, typ C. Komponenty Reduxi zacvakněte na DIN lištu, poté zapojte dvoužilový kabel od napájecího zdroje k jističi (1.5 mm²) a pokračujte k řídicí jednotce kabelem o průřezu alespoň 1 mm².Jakmile je řídicí jednotka namontovaná a napájená, ujistěte se, že máte také:
- Chytrý telefon nebo tablet s nainstalovanou aplikací Reduxi (iOS nebo Android)
- Cloudový účet Reduxi – pokud ho ještě nemáte, viz Vytvoření účtu Reduxi níže
- Přihlašovací údaje k místní síti Wi‑Fi v místě instalace (název sítě/SSID a heslo), pokud se řídicí jednotka bude připojovat přes Wi‑Fi
- Znalost hodnot jištění (L1/L2/L3) v elektroměrovém rozvaděči v místě instalace
- Notebook nebo tablet s přístupem k internetu pro přístup k místnímu rozhraní (Configurator)
Plánujete, která zařízení připojíte? Reduxi podporuje velký a stále rostoucí výběr střídačů, baterií, nabíječek elektromobilů a elektroměrů. Pokud už řídicí jednotku máte a víte, která zařízení připojíte, pravděpodobně to již bylo potvrzeno a můžete pokračovat dál.
1 Vytvoření účtu Reduxi
Pokud ještě nemáte cloudový účet Reduxi, vytvořte si ho dříve, než začnete řídicí jednotku konfigurovat. Registrace probíhá přímo v aplikaci Reduxi.
Textový popis tohoto obrázku

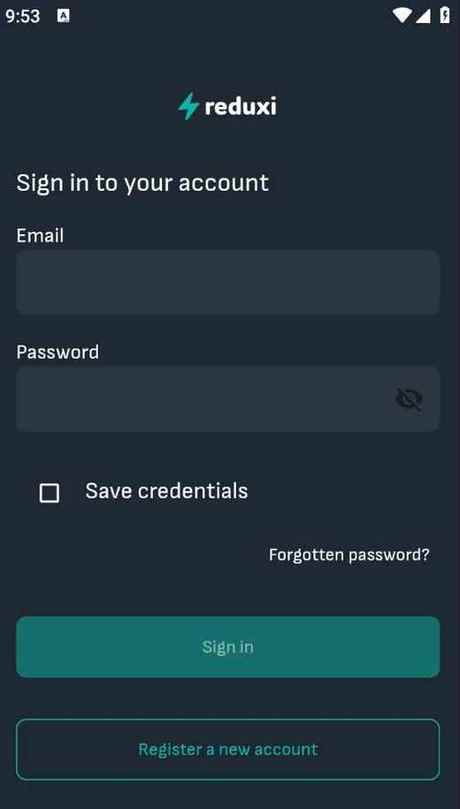

Snímek obrazovky přihlašovací obrazovky aplikace Reduxi v telefonu (čas ve stavovém řádku 9:53), tmavý motiv. Nahoře logo reduxi. Nadpis: "Sign in to your account". Pole Email: prázdné. Pole Password: prázdné, vpravo s přeškrtnutou ikonou oka. Zaškrtávací políčko "Save credentials": nezaškrtnuté. Odkaz "Forgotten password?" (zarovnaný vpravo). Tlačítko "Sign in" (zelené, vyplněné). Pod ním tlačítko se zeleným obrysem: "Register a new account".
Textový popis tohoto obrázku

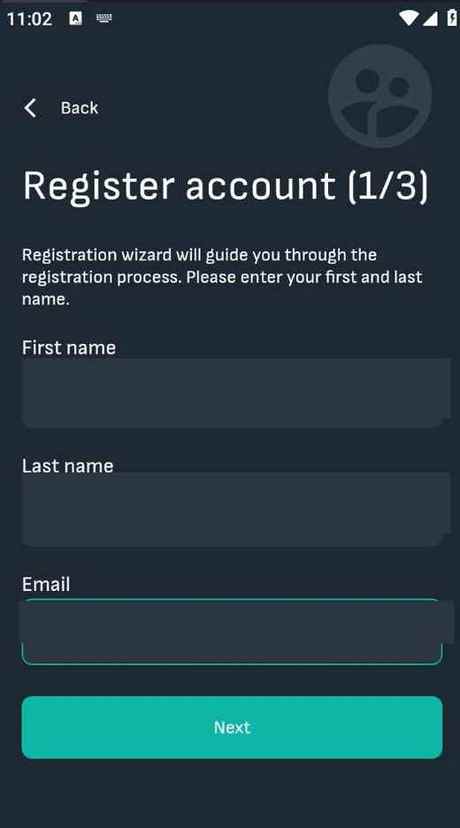

Snímek obrazovky mobilní aplikace Reduxi (tmavý motiv) v telefonu, obrazovka "Register account (1/3)". Stavový řádek: čas 11:02, dvě malé ikony, ikony WiFi a signálu, baterie. Vlevo nahoře šipka "Back"; vpravo nahoře velká šedá kulatá ikona skupiny uživatelů. Text: "Registration wizard will guide you through the registration process. Please enter your first and last name." Pole, všechna prázdná: "First name", "Last name", "Email" (pole Email má tyrkysový obrys, je aktivní). Dole zelené tlačítko přes celou šířku "Next".

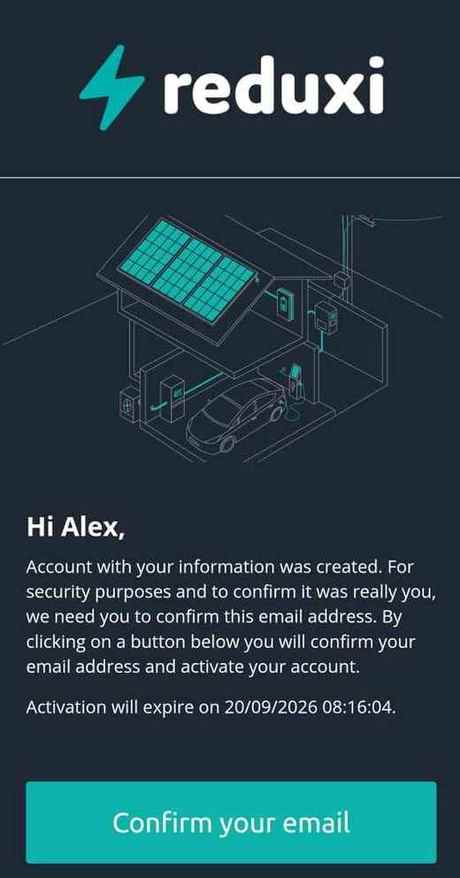

Textový popis tohoto obrázku
Snímek obrazovky potvrzovacího e-mailu od Reduxi, tmavý motiv. Nahoře: logo reduxi se zeleným bleskem, tenká vodorovná čára, poté linková ilustrace domu se solárními panely na střeše (zelenými), wallboxu, auta zaparkovaného v garáži s nabíječkou elektromobilů a sloupu vedení. Oslovení: "Hi (first name omitted),". Text: "Account with your information was created. For security purposes and to confirm it was really you, we need you to confirm this email address. By clicking on a button below you will confirm your email address and activate your account." Další řádek: "Activation will expire on 20/09/2026 08:16:04." Dole velké zelené tlačítko: "Confirm your email".
2 Vytvoření lokality v aplikaci Reduxi
Každé zařízení Reduxi je přiřazeno k lokalitě – obvykle k fyzickému místu, kde je řídicí jednotka nainstalována.
Textový popis tohoto obrázku

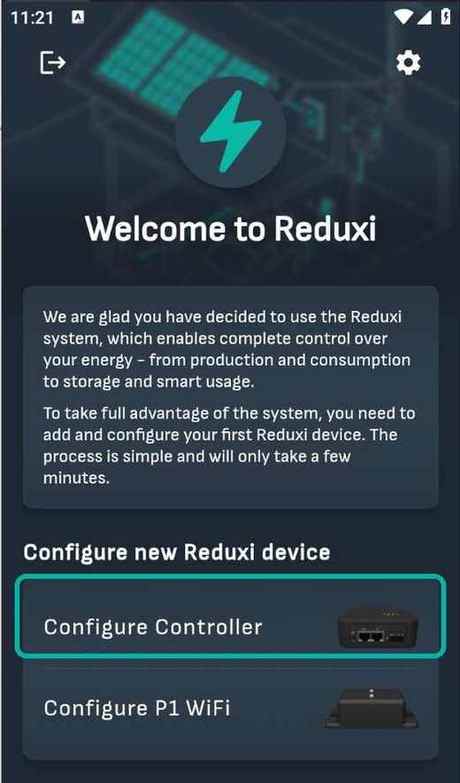

Snímek obrazovky uvítací obrazovky aplikace Reduxi v telefonu (čas ve stavovém řádku 11:21), tmavý motiv se slabým pozadím solárních panelů. Vlevo nahoře: ikona odhlášení. Vpravo nahoře: ikona ozubeného kola nastavení. Uprostřed: kulaté zelené logo s bleskem. Nadpis: "Welcome to Reduxi". Textový rámeček: "We are glad you have decided to use the Reduxi system, which enables complete control over your energy - from production and consumption to storage and smart usage." a "To take full advantage of the system, you need to add and configure your first Reduxi device. The process is simple and will only take a few minutes." Nadpis sekce: "Configure new Reduxi device". Dvě karty: "Configure Controller" s obrázkem černé krabičky řídicí jednotky, zvýrazněná zeleným obrysem; a "Configure P1 WiFi" s obrázkem malé černé čtečky elektroměru.
Textový popis tohoto obrázku
Snímek obrazovky aplikace Reduxi "Location setup" v telefonu (čas ve stavovém řádku 11:22), ztlumený dialogem oprávnění Androidu. Za dialogem: "Back", nadpis "Location setup", text "Before we connect your device, we need to create a new location. Most of the time location represents a physical place where your device is installed.", sekce s názvem lokality (většinou skrytá dialogem) a sekce "Location region" se zprávou "Error retrieving information": "Failed to retrieve regions, countries or timezones. Check if you are connected to the internet and try again." a obrysovým tlačítkem "Try again". V popředí: bílý dialog se zelenou ikonou polohy a textem "Allow Reduxi to access this device's location?" a dvěma tlačítky: "DENY" a "ALLOW" (ALLOW má zelený obrys).
Example Home).Textový popis tohoto obrázku
Snímek obrazovky "Location setup" v aplikaci Reduxi v telefonu (čas ve stavovém řádku 11:23), tmavý motiv se slabou ikonou domu vpravo nahoře. Vlevo nahoře: "Back" se šipkou doleva. Text: "Before we connect your device, we need to create a new location. Most of the time location represents a physical place where your device is installed." Nadpis sekce: "Location name". Vstupní pole s plovoucím popiskem "Enter location name" s hodnotou "Example Home"; pole má zelený obrys.
Europe/Vienna) a v případě potřeby ji opravte, protože některé regiony zasahují do více časových zón.Textový popis tohoto obrázku

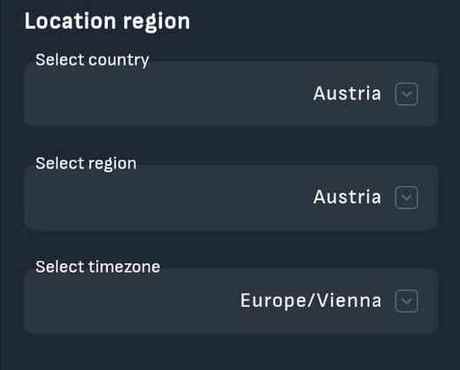

Snímek obrazovky sekce "Location region" v aplikaci Reduxi (tmavý motiv). Tři rozbalovací pole, každé se šipkou dolů: Select country: Austria; Select region: Austria; Select timezone: Europe/Vienna.

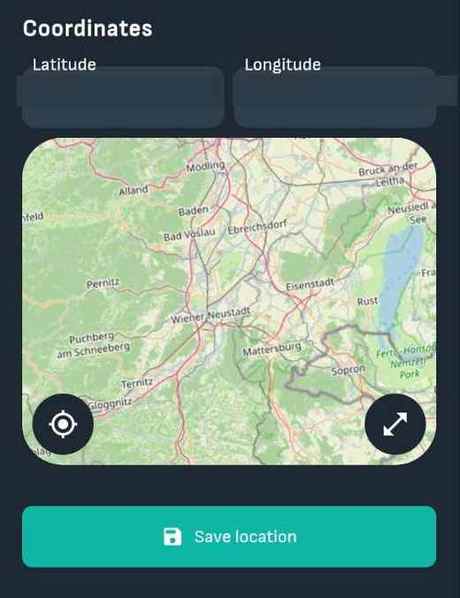

Textový popis tohoto obrázku
Snímek obrazovky sekce "Coordinates" v aplikaci Reduxi (tmavý motiv). Dvě pole vedle sebe: Latitude; Longitude. Pod nimi: mapa zobrazující oblast kolem Wiener Neustadt a Neusiedler See s názvy míst jako Mödling, Baden, Bad Vöslau, Ebreichsdorf, Wiener Neustadt, Eisenstadt, Rust, Mattersburg, Sopron, Pernitz, Puchberg am Schneeberg, Ternitz; vpravo dole šedá hraniční čára. Na mapě dvě kulatá tmavá tlačítka: ikona terče (vlevo dole) a diagonální dvojitá šipka, ikona zvětšení (vpravo dole). Pod mapou zelené tlačítko s ikonou uložení: "Save location".
3 Připojení řídicí jednotky k aplikaci
Dále se váš chytrý telefon nebo tablet připojí k řídicí jednotce, aby ji bylo možné nastavit. Jsou dva způsoby:
Naskenování QR kódu a nalezení zařízení
Textový popis tohoto obrázku

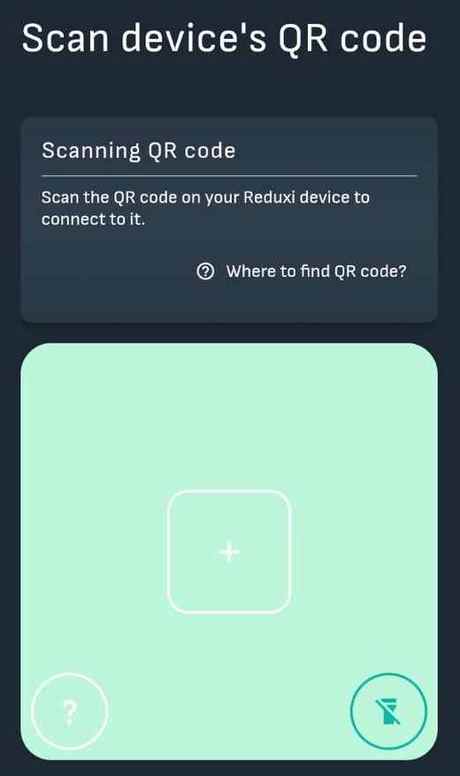

Snímek obrazovky "Scan device's QR code" v aplikaci Reduxi v telefonu, tmavý motiv. Karta "Scanning QR code" s textem "Scan the QR code on your Reduxi device to connect to it." a odkazem s ikonou otazníku: "Where to find QR code?". Pod ní velká světle zelená oblast fotoaparátu (prázdná, bez obrazu z fotoaparátu) s bílým zaobleným čtvercem se znaménkem plus uprostřed. Dole v oblasti fotoaparátu: bílý kruh s otazníkem vlevo a zelený kruh s přeškrtnutou ikonou svítilny vpravo.
Reduxi). Tento krok může podle zařízení trvat až minutu.Textový popis tohoto obrázku

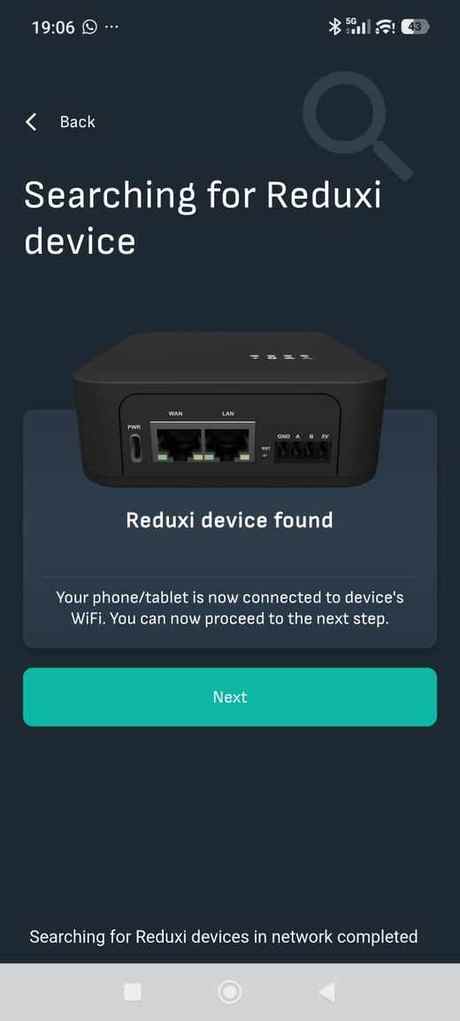

Snímek obrazovky mobilní aplikace Reduxi (tmavý motiv) v telefonu, obrazovka "Searching for Reduxi device". Stavový řádek: čas 19:06, ikona WhatsApp, Bluetooth, signál 5G, WiFi s vykřičníkem, baterie 43. Vlevo nahoře šipka "Back"; vpravo nahoře slabá ikona lupy. Ilustrace přední strany řídicí jednotky: tmavá plochá krabička s malým portem s popiskem "PWR", dvěma porty RJ45 s popisky "WAN" a "LAN" se zelenými LED a 4pólovou svorkovnicí s popisky pinů (GND, A, B, 5V). Pod ní karta: "Reduxi device found" a text "Your phone/tablet is now connected to device's WiFi. You can now proceed to the next step." Zelené tlačítko přes celou šířku "Next". Stavový řádek dole: "Searching for Reduxi devices in network completed". Navigační lišta Androidu s ikonami čtverce, kruhu a trojúhelníku zpět.
Ruční připojení (bez QR kódu)
Nemáte QR kód, přístup k fotoaparátu je zamítnut, nebo se kód nenaskenuje? Připojit se můžete stejným způsobem, jen bez skenování:
Reduxi, je vytištěn na štítku zařízení spolu s heslem). Poté se vraťte do aplikace Reduxi – rozpozná zařízení stejně jako po naskenování QR kódu a pokračujete od kroku "Confirm the device" výše.4 Úvodní nastavení řídicí jednotky
Při úvodním nastavení určíte, jak se řídicí jednotka připojuje k internetu a jaké hodnoty platí pro připojení k síti.
Nastavení síťového připojení
Řídicí jednotka potřebuje k fungování síťové připojení. Můžete použít bezdrátovou síť (Wi‑Fi), kabelovou síť (Ethernet) nebo mobilní síť (SIM karta) – zvolte tu, která je v místě instalace k dispozici. Než budete moci pokračovat, musí být nastavena alespoň jedna možnost.

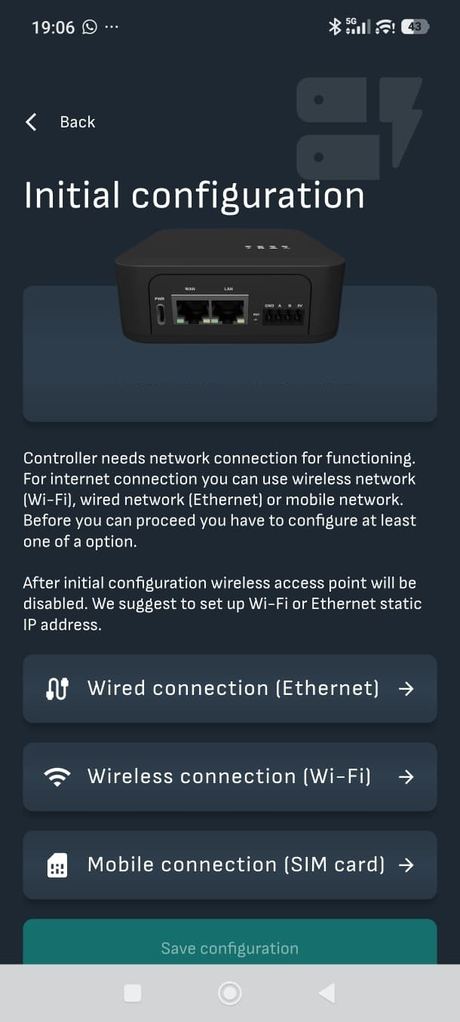

Textový popis tohoto obrázku
Snímek obrazovky mobilní aplikace Reduxi (tmavý motiv) v telefonu, obrazovka "Initial configuration". Stavový řádek: čas 19:06, ikona WhatsApp, Bluetooth, signál 5G, WiFi s vykřičníkem, baterie 43. Vlevo nahoře šipka "Back"; vpravo nahoře slabá ikona ve stylu Reduxi. Pod nadpisem ilustrace přední strany řídicí jednotky: tmavá plochá krabička s malým portem ve stylu USB-C s popiskem "PWR", dvěma porty RJ45 s popisky "WAN" a "LAN" a 4pólovou svorkovnicí s popisky pinů (GND, A, B, 5V). Text: "Controller needs network connection for functioning. For internet connection you can use wireless network (Wi-Fi), wired network (Ethernet) or mobile network. Before you can proceed you have to configure at least one of option." a "After initial configuration wireless access point will be disabled. We suggest to set up Wi-Fi or Ethernet static IP address." Tři tlačítka možností se šipkami: "Wired connection (Ethernet)", "Wireless connection (Wi-Fi)", "Mobile connection (SIM card)". Pod nimi ztlumené (neaktivní) zelené tlačítko "Save configuration". Dole: navigační lišta Androidu s ikonami čtverce, kruhu a trojúhelníku zpět.
Na obrazovce úvodní konfigurace klepněte na Wireless connection (Wi‑Fi), poté síť buď vyberte automaticky, nebo nastavte ručně:
Textový popis tohoto obrázku

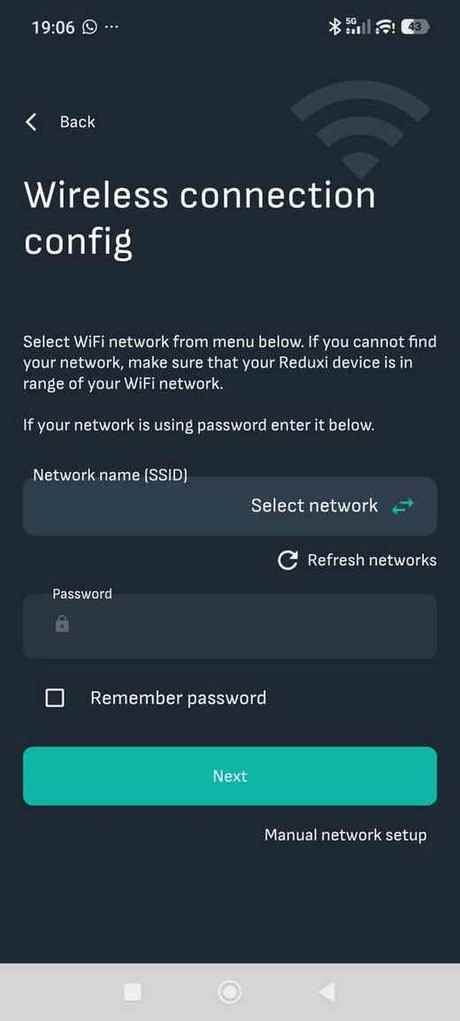

Snímek obrazovky mobilní aplikace Reduxi (tmavý motiv) v telefonu, obrazovka "Wireless connection config". Stavový řádek: čas 19:06, ikona WhatsApp, Bluetooth, signál 5G, WiFi s vykřičníkem, baterie 43. Vlevo nahoře šipka "Back"; vpravo nahoře slabý symbol WiFi. Text: "Select WiFi network from menu below. If you cannot find your network, make sure that your Reduxi device is in range of your WiFi network. If your network is using password enter it below." Pole "Network name (SSID)": zobrazuje "Select network" s ikonou přepínacích šipek (žádná síť není vybrána). Odkaz "Refresh networks" s ikonou obnovení. Pole "Password": prázdné, s ikonou zámku. Zaškrtávací políčko "Remember password": nezaškrtnuté. Zelené tlačítko přes celou šířku "Next". Odkaz "Manual network setup". Dole: navigační lišta Androidu s ikonami čtverce, kruhu a trojúhelníku zpět.
U Wi‑Fi si také můžete zvolit, jak řídicí jednotka získá svou IP adresu:
- Automatická IP adresa (DHCP) – řídicí jednotka získá IP adresu od vašeho routeru. Abyste se pak dostali do místního rozhraní, budete muset tuto IP adresu zjistit.
- Statická IP adresa – IP adresu, masku sítě a bránu nastavíte sami. Doporučeno, protože se adresa v čase nemění; ujistěte se, že ji již nepoužívá váš server DHCP.
Klepněte na Wired connection (Ethernet), pokud je k řídicí jednotce přímo připojen síťový kabel, a poté zvolte, jak získá IP adresu:
Textový popis tohoto obrázku

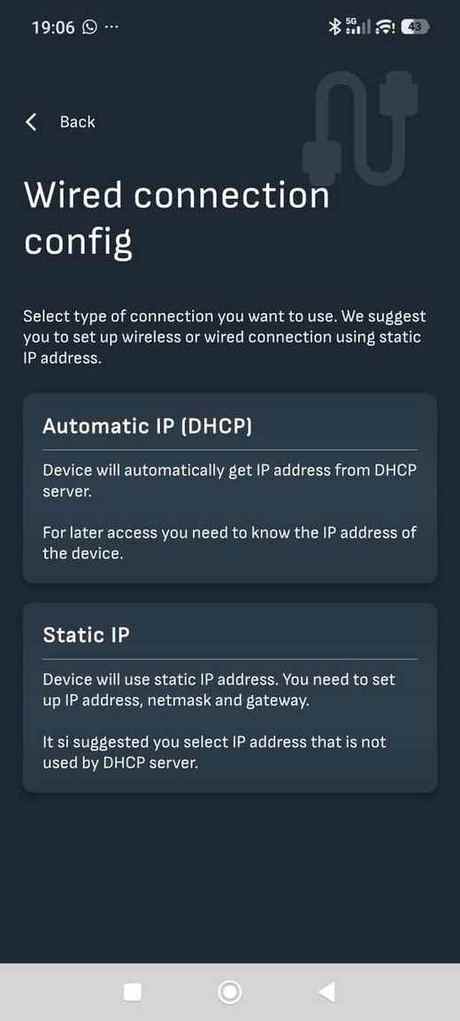

Snímek obrazovky mobilní aplikace Reduxi (tmavý motiv) v telefonu, obrazovka "Wired connection config". Stavový řádek: čas 19:06, ikona WhatsApp, Bluetooth, signál 5G, WiFi s vykřičníkem, baterie 43. Vlevo nahoře šipka "Back"; vpravo nahoře slabá ikona síťového kabelu. Text: "Select type of connection you want to use. We suggest you to set up wireless or wired connection using static IP address." Dvě karty možností. Karta "Automatic IP (DHCP)": "Device will automatically get IP address from DHCP server. For later access you need to know the IP address of the device." Karta "Static IP": "Device will use static IP address. You need to set up IP address, netmask and gateway. It si suggested you select IP address that is not used by DHCP server." (vytištěno jako "It si suggested"). Dole: navigační lišta Androidu s ikonami čtverce, kruhu a trojúhelníku zpět.
- Automatická IP adresa (DHCP) – řídicí jednotka získá IP adresu od vašeho routeru. Abyste se pak dostali do místního rozhraní, budete muset tuto IP adresu zjistit.
- Statická IP adresa – IP adresu, masku sítě a bránu nastavíte sami. Doporučeno, protože se adresa v čase nemění; ujistěte se, že ji již nepoužívá váš server DHCP.
U řídicích jednotek s nainstalovanou SIM kartou klepněte na Mobile connection (SIM card) a zadejte údaje od svého mobilního operátora:
Textový popis tohoto obrázku

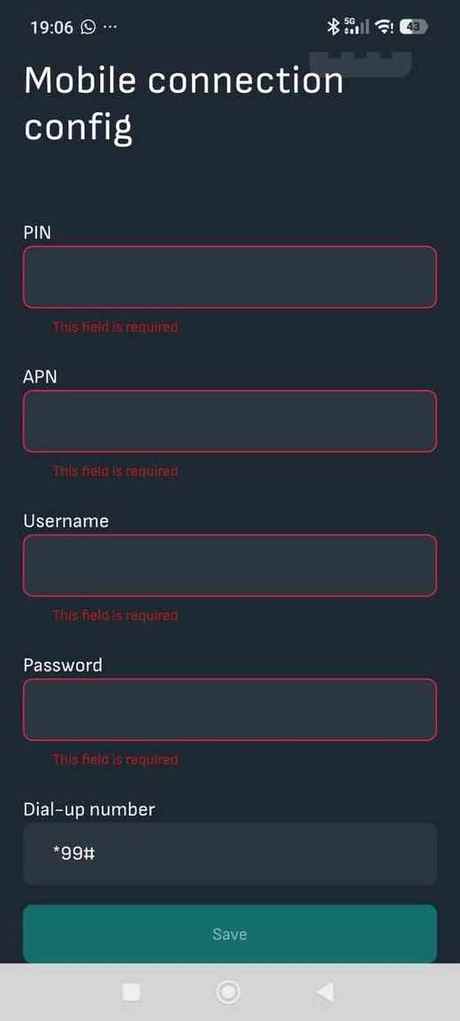

Snímek obrazovky "Mobile connection config" v aplikaci Reduxi v telefonu (čas ve stavovém řádku 19:06, ikony Bluetooth, signálu 5G, Wi-Fi a baterie 43), tmavý motiv. Pole formuláře: PIN: prázdné, červený obrys, červená zpráva "This field is required"; APN: prázdné, červený obrys, červená zpráva "This field is required"; Username: prázdné, červený obrys, červená zpráva "This field is required"; Password: prázdné, červený obrys, červená zpráva "This field is required"; Dial-up number: *99# (běžný obrys). Pod nimi: zelené tlačítko "Save" (vypadá ztlumeně). Úplně dole navigační lišta Androidu (čtverec, kruh, trojúhelník zpět).
- PIN – kód PIN SIM karty, pokud ho má
- APN – název přístupového bodu datové sítě vašeho mobilního operátora
- Username / Password – jen pokud je váš operátor vyžaduje
-
Dial-up number – obvykle ponechte výchozí hodnotu
*99#
Nemáte ještě SIM kartu? Reduxi může pro řídicí jednotku zajistit také SIM kartu za jednorázový aktivační poplatek a měsíční platbu.

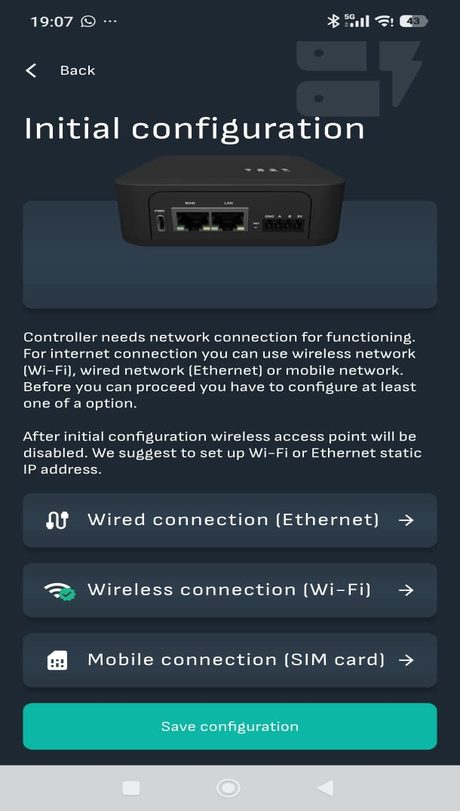

Jakmile se u některého způsobu zobrazí zelené zatržítko, klepněte na Save configuration. Aplikace uloží nastavení do řídicí jednotky (může to trvat až minutu), znovu se k ní připojí v nové síti a poté uloží konfiguraci do cloudu Reduxi.
Textový popis tohoto obrázku
Snímek obrazovky "Initial configuration" v aplikaci Reduxi v telefonu (čas ve stavovém řádku 19:07, ikony Bluetooth, signálu 5G, Wi-Fi a baterie 43), tmavý motiv. Vlevo nahoře: "Back" se šipkou doleva. Pod nadpisem fotografie černého Reduxi Controller zepředu s portem USB, dvěma porty Ethernet s popisky WAN a LAN a svorkovnicí s malými popisky. Text: "Controller needs network connection for functioning. For internet connection you can use wireless network (Wi-Fi), wired network (Ethernet) or mobile network. Before you can proceed you have to configure at least one of a option." a "After initial configuration wireless access point will be disabled. We suggest to set up Wi-Fi or Ethernet static IP address." Tři tlačítka seznamu, každé se šipkou vpravo: "Wired connection (Ethernet)"; "Wireless connection (Wi-Fi)", jejíž ikona má malé zelené zatržítko (nastaveno); "Mobile connection (SIM card)". Pod nimi: zelené vyplněné tlačítko "Save configuration". Úplně dole navigační lišta Androidu (čtverec, kruh, trojúhelník zpět).
Nastavení sítě

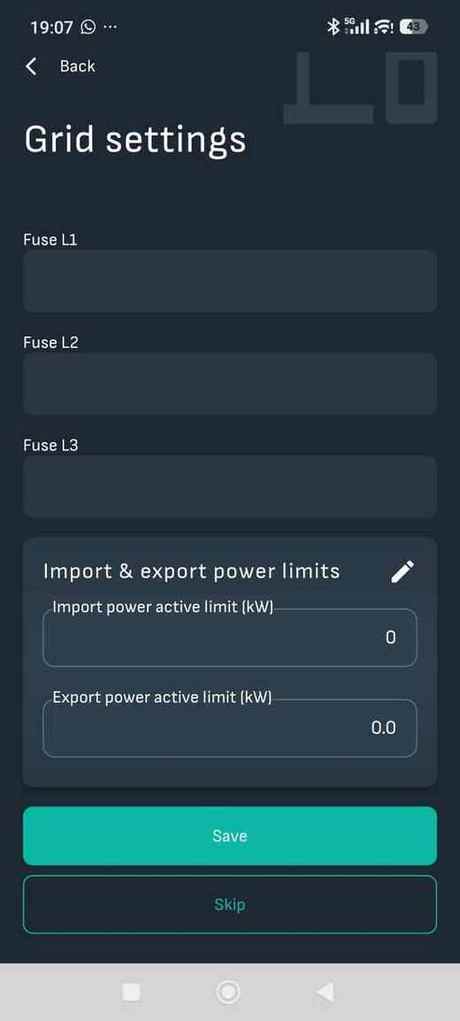

Jakmile je nastaveno alespoň jedno síťové připojení, budete požádáni o údaje o připojení k síti v místě instalace.
Textový popis tohoto obrázku
Snímek obrazovky mobilní aplikace Reduxi (tmavý motiv) v telefonu, obrazovka "Grid settings". Stavový řádek: čas 19:07, ikona WhatsApp, Bluetooth, signál 5G, WiFi s vykřičníkem, baterie 43. Vlevo nahoře šipka "Back"; vpravo nahoře slabá ikona sítě nebo elektroměru. Pole, všechna prázdná: "Fuse L1", "Fuse L2", "Fuse L3". Karta "Import & export power limits" s ikonou tužky (úpravy), obsahující pole "Import power active limit (kW)": 0 a "Export power active limit (kW)": 0.0. Tlačítka: zelené přes celou šířku "Save" a obrysové "Skip". Dole: navigační lišta Androidu s ikonami čtverce, kruhu a trojúhelníku zpět.
-
Fuse L1 / L2 / L3 – hodnota jištění na fázi v elektroměrovém rozvaděči v ampérech (např.
35) - Import active power limit (kW) – maximální výkon odebíraný ze sítě
- Export active power limit (kW) – maximální výkon dodávaný zpět do sítě
Limity výkonu odběru a dodávky se obvykle odvozují od hodnot jištění, které zadáte. Pokud váš provozovatel sítě stanoví vlastní limity odběru/dodávky, použijte místo nich tyto hodnoty.
230 V (jednofázové) / 400 V (třífázové). U instalací s jiným napětím sítě (např. 800 V) nezadávejte hodnoty jištění – zadejte pouze limity odběru/dodávky stanovené provozovatelem sítě.
Limity výkonu odběru/dodávky lze také nechat na později pomocí Skip a doplnit je poté v nastavení lokality. Klepnutím na Save se konfigurace uloží do řídicí jednotky a do cloudu Reduxi.
5 Dokončení nastavení a oznámení

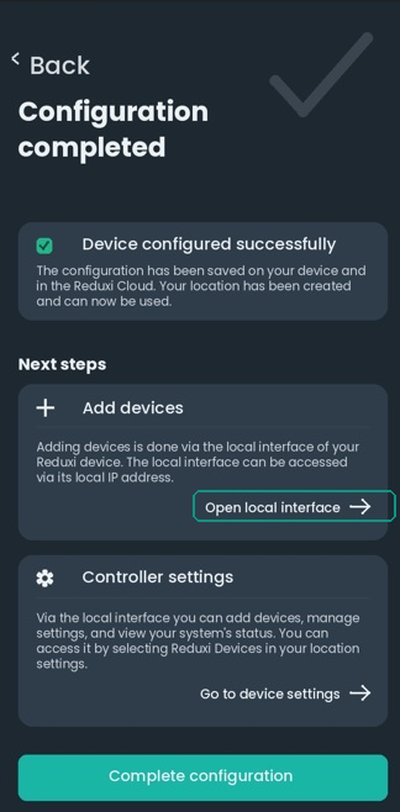

Textový popis tohoto obrázku
Snímek obrazovky mobilní aplikace Reduxi (tmavý motiv) v telefonu, obrazovka "Configuration completed" s velkou slabou značkou zatržení vpravo nahoře a odkazem "Back" vlevo nahoře. Karta se zeleným zaškrtnutým políčkem: "Device configured successfully" a text "The configuration has been saved on your device and in the Reduxi Cloud. Your location has been created and can now be used." Nadpis "Next steps". Karta "Add devices" (ikona plus): "Adding devices is done via the local interface of your Reduxi device. The local interface can be accessed via its local IP address." s tlačítkem "Open local interface" a šipkou, orámovaným tyrkysovým okrajem. Karta "Controller settings" (ikona ozubeného kola): "Via the local interface you can add devices, manage settings, and view your system's status. You can access it by selecting Reduxi Devices in your location settings." s odkazem "Go to device settings" a šipkou. Dole zelené tlačítko přes celou šířku "Complete configuration".
Jinak čtěte dál níže, kde najdete nastavení oznámení a vzdáleného tunelového připojení.
Přístup k řídicí jednotce: lokálně nebo přes tunel
Chcete-li přidávat zařízení nebo měnit nastavení, musíte se z telefonu, tabletu nebo PC dostat do místního rozhraní řídicí jednotky (Reduxi Configurator). Jsou dva způsoby – v obou případech není na řídicí jednotce potřeba žádné přihlášení ani heslo.
Pokud jste na místě a připojeni ke stejné síti Wi‑Fi nebo Ethernet jako řídicí jednotka, není potřeba žádný další krok: otevřete místní rozhraní přímo přes místní IP adresu řídicí jednotky, nebo klepněte na Open local interface přímo na obrazovce s potvrzením výše. Pokračujte rovnou k přidání prvního zařízení.
Chcete raději nastavit oznámení ještě před přidáním zařízení? Na obrazovce s potvrzením výše klepněte místo Add devices na Finish setup. Aplikace se zeptá na push oznámení o alarmech pro tuto lokalitu a poté zobrazí dashboard aplikace. Zařízení můžete přidat kdykoli později, odtud nebo přes tunelové připojení níže.
Textový popis tohoto obrázku

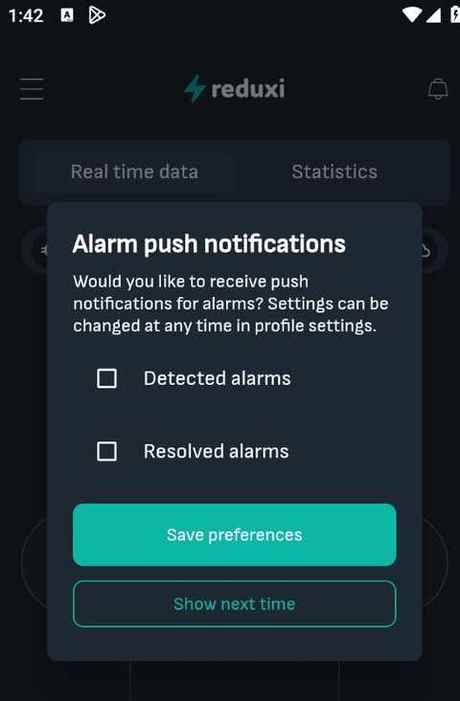

Snímek obrazovky mobilní aplikace Reduxi (tmavý motiv) v telefonu s otevřeným dialogem. Stavový řádek: čas 1:42, dvě malé ikony aplikací, ikony WiFi a signálu, baterie. Záhlaví aplikace: vlevo ikona nabídky (hamburger), uprostřed logo reduxi, vpravo ikona zvonku. Za dialogem ztlumené karty: "Real time data" a "Statistics". Dialog s názvem "Alarm push notifications" s textem "Would you like to receive push notifications for alarms? Settings can be changed at any time in profile settings." Dvě zaškrtávací políčka, obě nezaškrtnutá: "Detected alarms" a "Resolved alarms". Tlačítka: zelené vyplněné "Save preferences" a obrysové "Show next time".
Textový popis tohoto obrázku

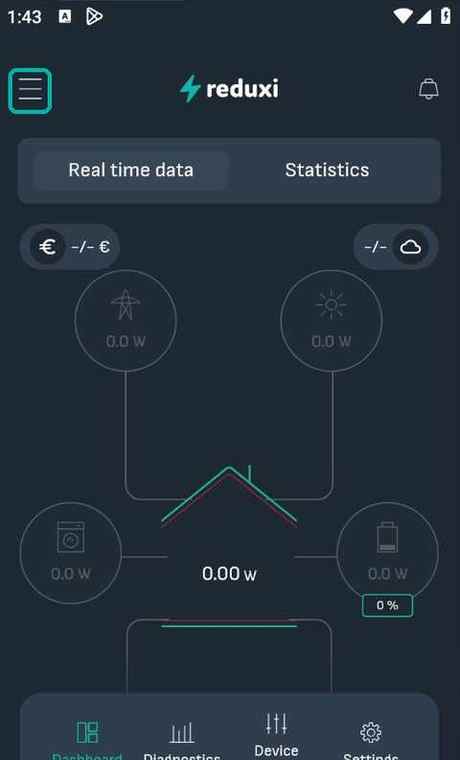

Snímek obrazovky dashboardu aplikace Reduxi v telefonu (čas ve stavovém řádku 1:43), tmavý motiv. Horní lišta: vlevo nahoře ikona nabídky (hamburger) zvýrazněná zeleným obrysem; uprostřed logo reduxi; vpravo nahoře ikona zvonku. Karty: "Real time data" (vybraná) a "Statistics". Dva štítky: vlevo "-/- €" s ikonou eura, vpravo "-/-" s ikonou mraku. Schéma toku energie: kruh s ikonou sloupu vedení "0.0 W" (vlevo nahoře), kruh s ikonou slunce "0.0 W" (vpravo nahoře), kruh s ikonou pračky "0.0 W" (vlevo dole), kruh s ikonou baterie "0.0 W" a malým popiskem "0 %" (vpravo dole), uprostřed obrys domu s "0.00 w" a pod ním rámeček. Spodní navigační lišta (na obrázku částečně oříznutá): Dashboard (zelená, vybraná), Diagnostics, Device (zbytek popisku oříznut), Settings.
0.0 W, dokud nepřidáte zařízení.Potřebujete jen tehdy, pokud při přidávání zařízení nebudete ve stejné síti jako řídicí jednotka – například když nastavení dokončujete na dálku, ne na místě. Na dashboardu klepněte vlevo nahoře na ikonu ☰ nabídky, otevře se navigační panel, a poté klepněte na Reduxi devices v části "Reduxi device management". Výběrem své řídicí jednotky otevřete stránku zařízení; v části Connect to configurator klepněte na Activate tunnel connection, abyste se dostali do místního rozhraní na dálku.
Textový popis tohoto obrázku

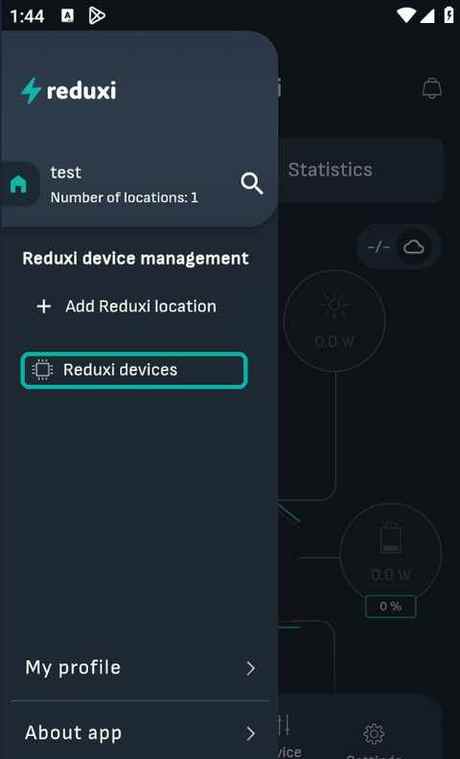

Snímek obrazovky mobilní aplikace Reduxi (tmavý motiv) v telefonu s navigačním panelem otevřeným nad ztlumenou úvodní obrazovkou. Stavový řádek: čas 1:44, dvě malé ikony aplikací, ikony WiFi a signálu, baterie. Záhlaví panelu: logo reduxi; ikona domu s názvem "test" a "Number of locations: 1" a ikona hledání. Sekce "Reduxi device management": položka "+ Add Reduxi location" a položka "Reduxi devices" s ikonou čipu, zvýrazněná tyrkysovým obrysem. Níže v panelu: "My profile" se šipkou a "About app" se šipkou. Ztlumeně za panelem: ikona zvonku, karta "Statistics", stavový štítek cloudu "-/-", tok energie se sluncem "0.0 W" a baterií "0.0 W" s "0 %" a dole ikony s částečně viditelnými popisky (končícími "vice" a ikona ozubeného kola).
Textový popis tohoto obrázku

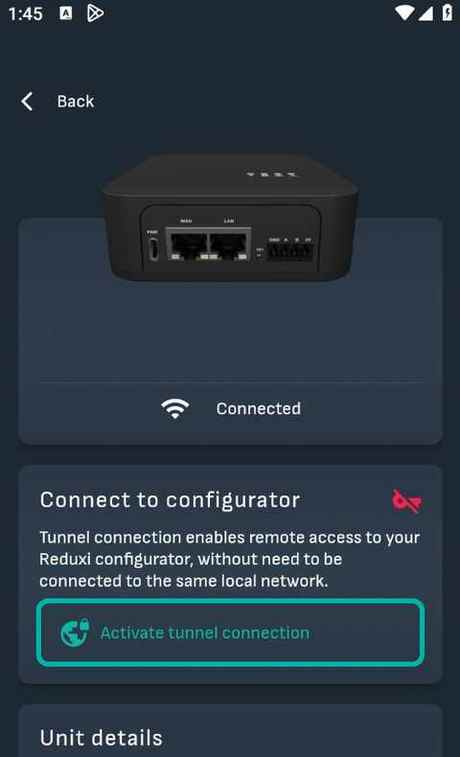

Snímek obrazovky stránky zařízení v aplikaci Reduxi v telefonu (čas ve stavovém řádku 1:45), tmavý motiv. Vlevo nahoře: "Back" se šipkou doleva. Fotografie černého Reduxi Controller zepředu. Pod ní stavový řádek s ikonou Wi-Fi: "Connected". Karta "Connect to configurator" s červenou přeškrtnutou ikonou připojení vpravo. Text: "Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network." Tlačítko se zeleným obrysem a ikonou zeměkoule: "Activate tunnel connection" (zvýrazněno). Pod ním začátek další karty s názvem "Unit details" (zbytek oříznut).
Textový popis tohoto obrázku
Snímek obrazovky mobilní aplikace Reduxi v telefonu zobrazující Reduxi Configurator otevřený přes tunel. Stavový řádek: čas 1:45, dvě malé ikony aplikací, ikony WiFi a signálu, baterie. Tmavě modrá lišta aplikace: vlevo šipka zpět, ikona zeměkoule a název "Tunnel connection", vpravo ikona obnovení. Pod ní stránka Configurator "Home" s textem odkazu "logo" vlevo nahoře, časem 13:45:58, ikonou odkazu a zelenou ikonou mraku vpravo nahoře. Úzká levá nabídka s pěti ikonami (mimo jiné čip, blesk, sloupcový graf, ozubené kolo). Hlavní část: schéma toku energie na světlém pozadí s kulatými černými ikonami spojenými šedými čarami s ikonou domu uprostřed v prstenci z čárek. Ikony: sloup vedení (vlevo nahoře), slunce (vpravo nahoře), ikona spotřebiče ve stylu pračky (vlevo), baterie s bleskem a malým popiskem "- %" (vpravo), auto (vlevo dole), jednotka s ventilační mřížkou (vpravo dole). Všechny popisky hodnot ukazují "-" (žádná data).
6 Přidání prvního zařízení v místním rozhraní
Střídače, bateriová úložiště, nabíječky elektromobilů a další zařízení se v aplikaci nenastavují – konfigurují se přímo v místním rozhraní řídicí jednotky, v Reduxi Configurator. Je dostupné ve vaší místní síti přes IP adresu řídicí jednotky v libovolném prohlížeči.
Otevřete Configurator
Přidejte nové zařízení
V sekci Devices v levém postranním panelu přidáte své první zařízení – v tomto příkladu hybridní střídač SolarEdge.
Textový popis tohoto obrázku

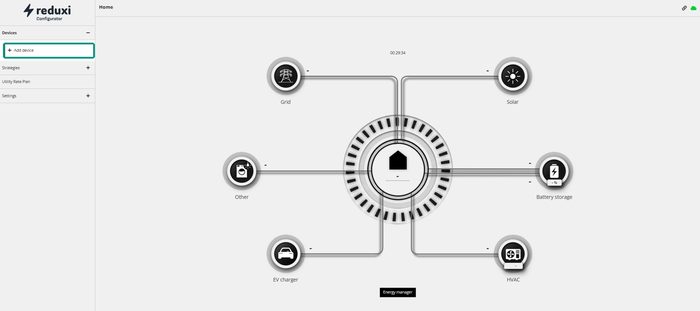

Snímek obrazovky úvodní obrazovky Reduxi Configurator. Vlevo nahoře: logo reduxi se slovem Configurator. Název stránky: "Home". Vpravo nahoře: ikona odkazu a zelená ikona mraku. Levý postranní panel: "Devices" (rozbalený, znaménko minus) s položkou "+ Add device" zvýrazněnou zeleným rámečkem; "Strategies" (znaménko plus); položka nabídky pod ní (malý text, zřejmě "Utility Rate Plan"); "Settings" (znaménko plus). Hlavní část: schéma toku energie s ikonou domu v prstenci uprostřed a kulatými uzly spojenými čarami: Grid (ikona sloupu vedení, vlevo nahoře), Solar (ikona slunce, vpravo nahoře), Other (vlevo, ikona zařízení), Battery storage (vpravo, ikona baterie), EV charger (ikona auta, vlevo dole), HVAC (vpravo dole). Pod středem malý černý štítek "Energy manager". Každý uzel místo hodnoty ukazuje malou pomlčku.
Jak přesně se to zapíná, se liší podle výrobce a modelu – Reduxi podporuje široký a stále rostoucí výběr zařízení a mnohá z nich mají vlastní návod k nastavení:
Přidání zařízení má dva kroky:

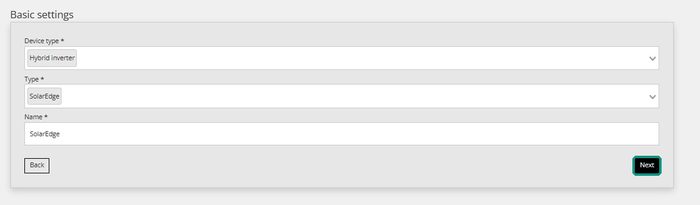

Hybrid inverter), type (výrobce/model, např. SolarEdge) a name podle vlastní volby. Klepnutím na Next přejděte ke druhému kroku.Textový popis tohoto obrázku
Snímek obrazovky kroku "Basic settings" při přidávání zařízení v Reduxi Cloud. Pole formuláře (všechna označená hvězdičkou): Device type: Hybrid inverter (rozbalovací nabídka); Type: SolarEdge (rozbalovací nabídka); Name: SolarEdge (textové pole). Tlačítka dole: "Back" (vlevo, obrysové) a "Next" (vpravo, černé, zvýrazněné zeleným obrysem).
Vyplňte pole podle zařízení – čísla níže odpovídají snímku obrazovky – a poté otestujte připojení:
-
1Connection: vyberte
TCP/IP. - 2IP address: zadejte IP adresu zařízení, nebo nechte Configurator, aby ji našel pomocí Scan for IP.
-
3Port: ponechává výchozí hodnotu
502, pokud cílové zařízení není nastaveno jinak. - 4Extended IP recovery: mělo by zůstat zapnuté, aby řídicí jednotka mohla zařízení znovu najít, pokud se jeho IP adresa později změní.
-
5Modbus unit ID: obvykle také ponechává výchozí hodnotu
1. - 6Category toggles: nastavte, které kategorie zařízení pokrývá – elektroměr, FVE a/nebo baterie – podle potřeby.
TCP/IP, port 502 a Modbus unit ID 1 jsou nejběžnější výchozí hodnoty, ale správný typ připojení, port a unit ID vždy závisí na konkrétním střídači, baterii, nabíječce elektromobilů nebo elektroměru, který připojujete – pokud komunikace s výchozími hodnotami nefunguje, zkontrolujte příručku zařízení nebo dokumentaci výrobce.Textový popis tohoto obrázku

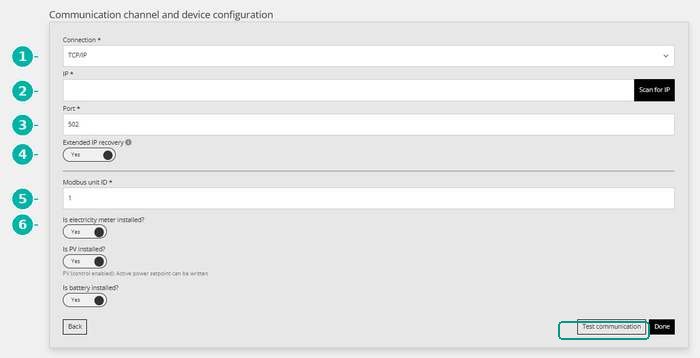

Snímek obrazovky kroku "Communication channel and device configuration" v Reduxi Configurator při přidávání zařízení. Očíslované zelené odznaky označují pole. Pole: (1) Connection *: TCP/IP (rozbalovací nabídka); (2) IP *: prázdné, s černým tlačítkem "Scan for IP" vpravo; (3) Port *: 502; (4) Extended IP recovery (s ikonou informace): přepínač Yes; oddělovací čára; (5) Modbus unit ID *: 1; (6) tři přepínače: "Is electricity meter installed?": Yes; "Is PV installed?": Yes, s malou poznámkou "PV (control enabled): Active power setpoint can be written"; "Is battery installed?": Yes. Tlačítka dole: "Back" (vlevo); "Test communication" (zvýrazněno zeleným rámečkem) a černé tlačítko "Done" (vpravo).
Textový popis tohoto obrázku

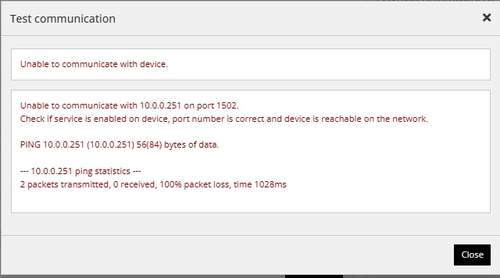

Snímek obrazovky dialogu "Test communication" v Reduxi Configurator (ikona zavření X vpravo nahoře) zobrazujícího chybu. První rámeček, červený text: "Unable to communicate with device." Druhý rámeček, červený text: "Unable to communicate with 10.0.0.251 on port 1502. Check if service is enabled on device, port number is correct and device is reachable on the network." poté "PING 10.0.0.251 (10.0.0.251) 56(84) bytes of data." poté "--- 10.0.0.251 ping statistics ---" a "2 packets transmitted, 0 received, 100% packet loss, time 1028ms". Černé tlačítko "Close" vpravo dole.
Textový popis tohoto obrázku
Snímek obrazovky dialogu s názvem "Test communication" s křížkem zavření vpravo nahoře a černým tlačítkem "Close" vpravo dole. Zelený text v posuvném rámečku: "Successful readout from device". Poté řádky: Battery active power: -694.0 W; Battery current: -0.926 A; Battery export active energy: 85 Wh; Battery import active energy: 0 Wh; Battery max. active power: 5000.0 W; Battery min. active power: -5000.0 W; Battery state of charge: 34.0 %; Battery voltage: 821.6132 V; Error: false null; Grid active power: -13.677 W; Grid export active energy: 2.4532009E7 Wh; Grid frequency: 49.97 Hz; Grid import active energy: 1.7323726E7 Wh; Inverter active power: -654.7 W; Inverter max. power: 5000.0 W; Inverter min. power: -5000.0 W; Load active power: 641.023 W; Load import active energy: 0 Wh; PV active power: 0.0 W; PV current: 0.0 A; PV export active energy: 2.3283416E7 Wh; PV min. active power: -5000.0 W; PV voltage: 820.6 V; State name: DISCHARGE null. Další řádek pod tím je oříznut u okraje rámečku.

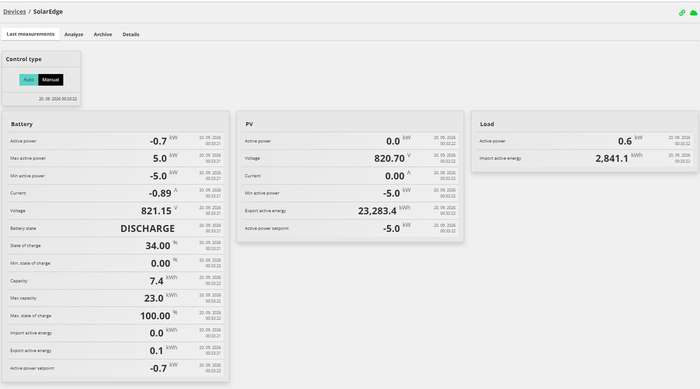

Textový popis tohoto obrázku
Snímek obrazovky stránky zařízení v Reduxi Cloud pro zařízení s názvem SolarEdge. Drobečková navigace: Devices / SolarEdge. Karty: Last measurements (vybraná), Analyze, Archive, Details. Vpravo nahoře: zelená ikona odkazu a zelená ikona mraku. Rámeček Control type: dvě tlačítka, Auto (zelené, světlé) a Manual (černé), pod nimi malá časová značka. Rámeček Battery: Active power -0.7 kW; Max active power 5.0 kW; Min active power -5.0 kW; Current -0.89 A; Voltage 821.15 V; Battery state DISCHARGE; State of charge 34.00 %; Min. state of charge 0.00 %; Capacity 7.4 kWh; Max capacity 23.0 kWh; Max. state of charge 100.00 %; Import active energy 0.0 kWh; Export active energy 0.1 kWh; Active power setpoint -0.7 kW. Rámeček PV: Active power 0.0 kW; Voltage 820.70 V; Current 0.00 A; Min active power -5.0 kW; Export active energy 23,283.4 kWh; Active power setpoint -5.0 kW. Rámeček Load: Active power 0.6 kW; Import active energy 2,841.1 kWh. Vedle každé hodnoty je malá časová značka s datem a časem.
✓ Shrnutí
Účet a lokalita (body 1–2): Vytvořte si účet Reduxi a nastavte lokalitu se správnou adresou, souřadnicemi a časovou zónou.
Připojení a konfigurace (body 3–4): Zapněte řídicí jednotku, připojte ji k síti přes Wi‑Fi nebo Ethernet a dokončete řízené úvodní nastavení – hodnoty připojení k síti, limity DSO a nastavení sítě.
Dokončení nastavení (bod 5): Na obrazovce s potvrzením klepněte na Add devices a přejděte přímo do místního rozhraní. Chcete nejdřív nastavit oznámení a zkontrolovat dashboard aplikace? Klepněte místo toho na Finish setup – i to je popsáno jako volitelný krok.
Přidání prvního zařízení (bod 6): Pomocí místního rozhraní (nebo tunelového připojení) přidejte v Configurator střídač, bateriové úložiště, nabíječku elektromobilů nebo jiné zařízení.
Jakmile je vše připojeno: zkontrolujte dashboard a pokud něco nevypadá správně, projděte Časté problémy – řídicí jednotka je pak připravena k běžnému provozu.
→ Časté problémy
| Problém | Řešení |
|---|---|
| QR kód se nerozpozná | Zajistěte dostatek světla a držte fotoaparát v klidné, vhodné vzdálenosti od štítku – ve tmě použijte ikonu svítilny ve skeneru. Pokud je obraz rozmazaný, očistěte čočku fotoaparátu. Pokud se kód stále nenaskenuje, klepněte vpravo dole na Add manually a připojte se místo toho přes vlastní síť Wi‑Fi řídicí jednotky (viz Ruční připojení). |
| Zařízení Reduxi se nenajde | Zkontrolujte, zda je váš chytrý telefon stále připojen k přístupovému bodu Wi‑Fi řídicí jednotky (v nastavení Wi‑Fi telefonu, ne jen v aplikaci Reduxi) – některé telefony po čase odpojí sítě bez přístupu k internetu. Pokud je odpojen, připojte se znovu ručně, poté řídicí jednotku restartujte (vypnout/zapnout napájení) a postup připojení zopakujte od začátku. |
| Připojení Wi‑Fi selže nebo se řídicí jednotka nepřipojí k síti | Zkontrolujte, zda v názvu sítě (SSID) a hesle nejsou překlepy – obojí rozlišuje velká a malá písmena. Ujistěte se, že síť je 2,4 GHz (většina zařízení IoT, včetně řídicí jednotky, nepodporuje sítě pouze 5 GHz) a že je signál v místě instalace dostatečně silný. Pokud se síť v seznamu nezobrazuje, zkuste Manual network setup. |
| Místní rozhraní (Configurator) není dostupné | Ujistěte se, že používané zařízení je ve stejné síti jako řídicí jednotka; znovu zkontrolujte aktuální IP adresu v aplikaci v části Settings → Reduxi devices. Pokud nejste v místní síti, použijte místo toho tunelové připojení. Pokud byla nastavena statická IP adresa, ověřte, že nekoliduje s jiným zařízením v síti. |
| Tunelové připojení se neaktivuje nebo vyprší časový limit | Ověřte, že má řídicí jednotka aktivní připojení k internetu (Wi‑Fi, Ethernet nebo SIM) a v aplikaci se zobrazuje jako Connected. Navázání tunelového připojení může chvíli trvat – počkejte a zkuste to znovu, než usoudíte, že selhalo. |
| Data o počasí nebo předpovědi vypadají nepřesně | Zkontrolujte, zda byl při nastavení povolen přístup k poloze (viz krok 2) a zda souřadnice uložené pro lokalitu odpovídají skutečnému místu instalace. |
| Hodnoty monitorování nebo omezování sítě vypadají chybně | Znovu zkontrolujte hodnoty jištění a limity výkonu odběru/dodávky v části Grid settings podle elektroměrového rozvaděče a požadavků provozovatele sítě – a ověřte, že jste použili správnou metodu pro napětí vaší sítě (230 V/400 V vs. jiná napětí). |
| Test komunikace s novým zařízením selže | Nejprve ověřte, že bylo samotné zařízení aktivně přepnuto do komunikačního režimu (Modbus TCP, Modbus RTU, OCPP atd.) v aplikaci nebo webovém rozhraní jeho výrobce – to je nejčastější příčina. Poté zkontrolujte IP adresu, port a Modbus unit ID cílového zařízení a ověřte jeho síťové nebo RS485 zapojení. Ujistěte se, že přidávané zařízení je ve stejné síti jako řídicí jednotka a že spojení neblokuje žádná brána firewall. |
