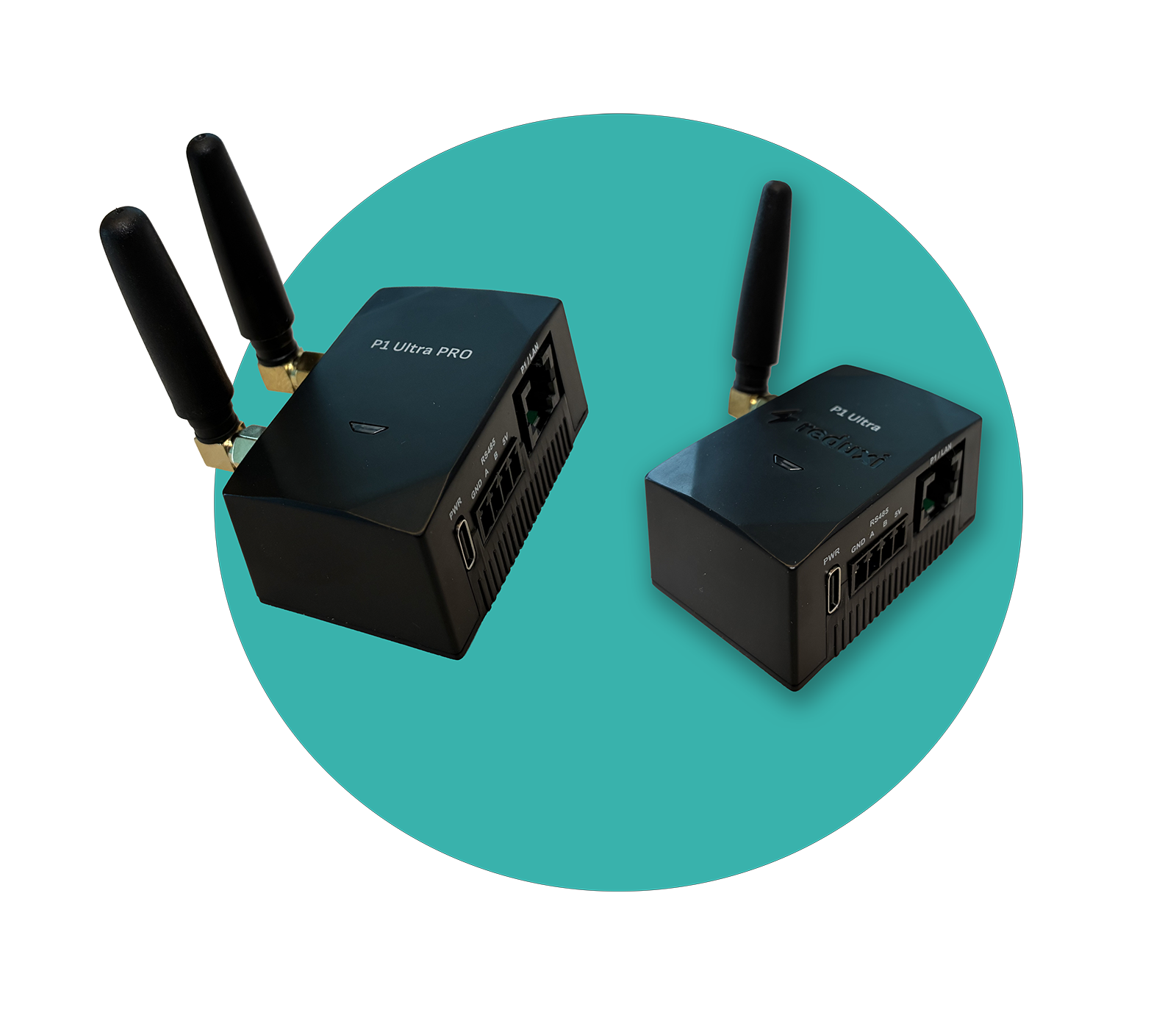

1 O P1 Ultra a P1 Ultra Pro

1.1 Popis zařízení

Zařízení shromažďuje data z chytrého elektroměru a převádí komunikaci elektroměru na komunikaci TCP/IP. Data předává do Reduxi Controller.

P1 Ultra Pro podporuje také LTE přes SIM kartu a externí anténu LTE. Konfiguraci LTE najdete v ⁠bodě 4⁠.

Podporované rozhraní a komunikační protokol závisí na modelu chytrého elektroměru a na zemi.

1.2 Podporovaná rozhraní elektroměru a komunikační protokoly

Rozhraní elektroměru:

• P1 / HAN / I1
• TTL (P1) přes RJ12
• M-Bus přes 2vodičové připojení, RJ12 nebo RJ45
• RS485 přes 2vodičové připojení

Komunikační protokoly:

• DSMR (IEC 62056-21)
• DLMS/DSLM Push

Zkontrolujte seznam podporovaných modelů chytrých elektroměrů: Seznam podporovaných zařízení.

2 Potřebné vybavení

Potřebujete následující součásti:

• Reduxi P1 Ultra nebo P1 Ultra Pro
• Napájecí zdroj pro zařízení
• Kabel RJ12 (součást dodávky) nebo kabel se stejným pořadím vodičů na obou koncích (zapojení 1:1)
• Chytrý elektroměr s aktivovaným portem HAN/P1
• P1 Ultra Pro s LTE: aktivní SIM karta a externí anténa LTE
• Reduxi Controller ve stejné síti
• Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi

3 Připojení zařízení k chytrému elektroměru

3.1 Přípojky zařízení

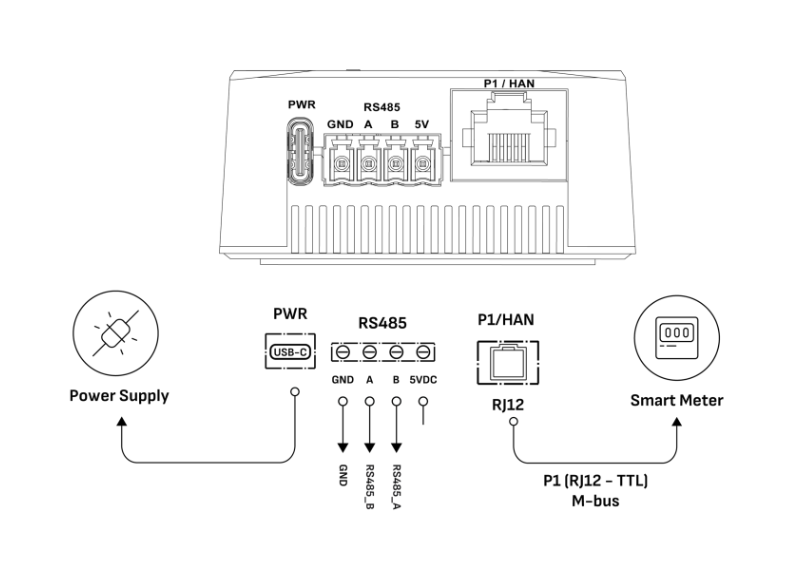

Přípojky P1 Ultra

Textový popis tohoto obrázku

Schéma přípojek P1 Ultra. Nahoře: obrysová kresba zařízení ze strany konektorů s popisky PWR (port USB-C), RS485 se svorkami GND, A, B, 5V a P1 / HAN (zásuvka RJ12). Pod ní schéma zapojení. Vlevo: Power Supply (ikona napájecí zástrčky) spojený šipkou s PWR (USB-C). Uprostřed: svorkovnice RS485 se svorkami GND, A, B, 5VDC; šipky z GND, A a B vedou dolů k popiskům GND, RS485_B a RS485_A (5VDC má krátkou čáru bez šipky). Vpravo: P1/HAN, RJ12 spojený čárou s popiskem P1 (RJ12 - TTL) M-bus se Smart Meter (ikona elektroměru).

3.2 P1 / HAN (RJ12)

Tento komunikační konektor propojuje zařízení s chytrým elektroměrem. Připojte ho dodaným kabelem RJ12 k aktivovanému portu HAN/P1 chytrého elektroměru.

Zkontrolujte, které chytré elektroměry jsou podporovány:

3.3 M-Bus

P1 Ultra a P1 Ultra Pro komunikují s kompatibilními chytrými elektroměry přes M-Bus. M-Bus můžete připojit pomocí:

• 2vodičového připojení M-Bus: pin 3 – M-Bus +, pin 4 – M-Bus –
• konektoru RJ12
• konektoru RJ45

Připojte oba vodiče M-Bus z chytrého elektroměru na piny 3 a 4 konektoru RJ12.

3.4 Připojení k chytrému elektroměru

4 Konfigurace P1 Ultra

4.1 Připojení k síti Wi‑Fi

1

Připojte napájení zařízení

Připojte zařízení k napájecímu zdroji.

2

Připojte se k síti zařízení

V telefonu nebo počítači vyhledejte síť Wi‑Fi P1WIFI a připojte se k ní.

3

Otevřete webové rozhraní

Otevřete webový prohlížeč a přejděte na http://p1wifi.local

4

Log in

Uživatelské jméno: admin
Heslo: vytištěno na štítku zařízení.

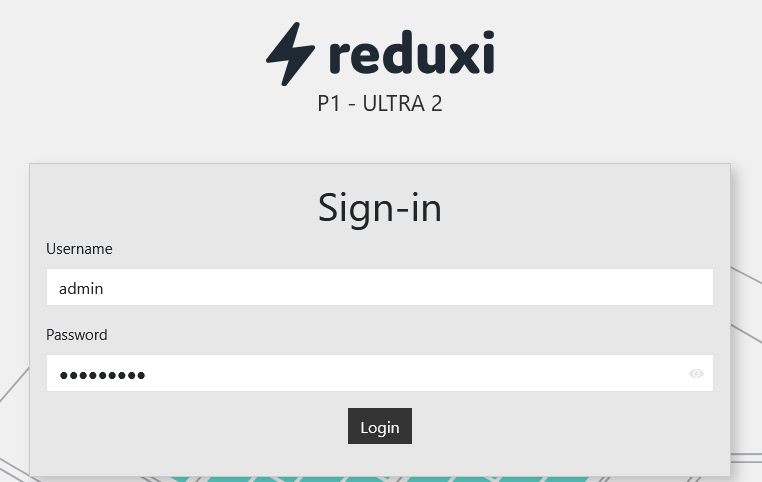

Přihlašovací stránka P1 Ultra

Textový popis tohoto obrázku

Snímek obrazovky přihlašovací stránky webového rozhraní P1 Ultra. Logo Reduxi (blesk a slovo reduxi) s textem P1 - ULTRA 2 pod ním. Šedý rámeček Sign-in s nadpisem Sign-in. Username: admin. Password: pole vyplněné, znaky skryté jako tečky, vpravo ikona oka. Tmavé tlačítko Login.

5

Zadejte přihlašovací údaje k síti Wi‑Fi

Zadejte přihlašovací údaje své místní sítě Wi‑Fi. Doporučujeme zařízení přidělit statickou IP adresu. Poté klikněte vpravo dole na Save. Zařízení se připojí k vybrané síti Wi‑Fi a použije nastavenou IP adresu.

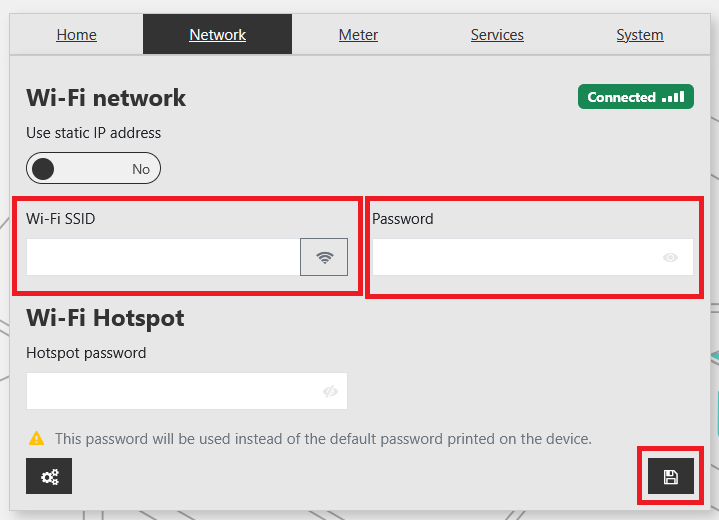

Karta Network: SSID a heslo Wi‑Fi

Textový popis tohoto obrázku

Snímek obrazovky webového rozhraní P1 Ultra, karta Network. Horní karty: Home, Network (vybraná, tmavá), Meter, Services, System. Sekce Wi-Fi network se zeleným odznakem stavu Connected (ukazatel signálu). Use static IP address: přepínač s popiskem No (vypnuto). Wi-Fi SSID: vstupní pole, prázdné, vpravo s tlačítkem vyhledání sítí Wi-Fi, v červeném rámečku. Password: vstupní pole, prázdné, s ikonou oka, v červeném rámečku. Sekce Wi-Fi Hotspot: Hotspot password: vstupní pole, prázdné, s ikonou oka. Varovný text: This password will be used instead of the default password printed on the device. Tlačítka dole: tmavé tlačítko ozubeného kola vlevo; tmavé tlačítko uložení (ikona diskety) vpravo, v červeném rámečku.

4.2 Nastavení elektroměru

Na kartě Meter nastavte:

• Country
• Meter type
• Meter name

Pokud je na chytrém elektroměru zapnuto šifrování, zadejte také požadované parametry šifrování.

Pokud elektroměr používá proudové transformátory (CT), klikněte dole na ikonu dalšího nastavení. Tam nastavíte převody CT a VT.

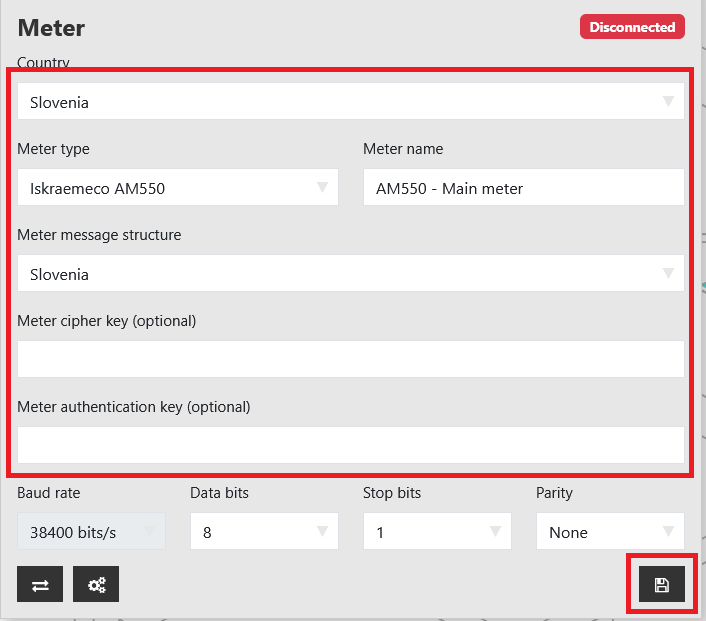

Karta Meter

Textový popis tohoto obrázku

Snímek obrazovky karty Meter webového rozhraní P1 Ultra. Nadpis Meter s červeným odznakem Disconnected vpravo nahoře. Červený rámeček obklopuje pole formuláře: Country: Slovenia (rozbalovací nabídka); Meter type: Iskraemeco AM550 (rozbalovací nabídka); Meter name: AM550 - Main meter; Meter message structure: Slovenia (rozbalovací nabídka); Meter cipher key (optional): prázdné; Meter authentication key (optional): prázdné. Pod rámečkem: Baud rate: 38400 bits/s (zašedlé); Data bits: 8; Stop bits: 1; Parity: None. Tlačítka dole: tmavé tlačítko se dvěma šipkami vlevo, tmavé tlačítko ozubeného kola a tmavé tlačítko uložení (ikona diskety) vpravo, označené červeným rámečkem.

4.3 Nastavení služeb

V části Modbus vyberte jednu ze dvou možností komunikace.

Možnost 1: Modbus TCP/IP

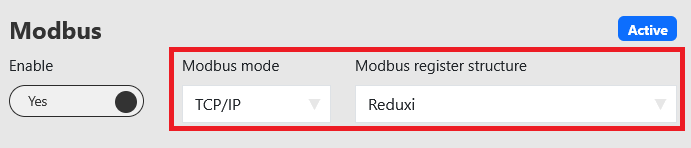

Modbus TCP/IP

Textový popis tohoto obrázku

Snímek obrazovky sekce Modbus v nastavení P1 Ultra. Nadpis Modbus s modrým odznakem Active vpravo nahoře. Enable: přepínač s popiskem Yes (zapnuto). Červený rámeček obklopuje dvě rozbalovací nabídky: Modbus mode: TCP/IP; Modbus register structure: Reduxi.

Možnost 2: Modbus RTU (RS485)

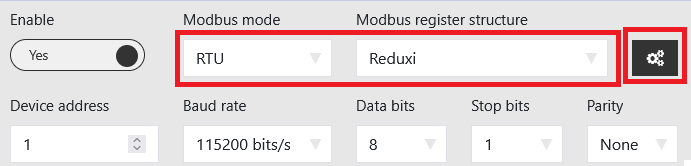

Modbus RTU (RS485)

Textový popis tohoto obrázku

Snímek obrazovky nastavení Modbus v P1 Ultra, režim RTU. Enable: přepínač s popiskem Yes (zapnuto). Modbus mode: RTU (rozbalovací nabídka, v červeném rámečku); Modbus register structure: Reduxi (rozbalovací nabídka, ve stejném červeném rámečku). Samostatný červený rámeček označuje tmavé tlačítko nastavení (ikona ozubeného kola) vpravo. Druhý řádek: Device address: 1; Baud rate: 115200 bits/s; Data bits: 8; Stop bits: 1; Parity: None.

4.4 Připojení LTE (P1 Ultra Pro)

P1 Ultra Pro podporuje také LTE se SIM kartou a externí anténou LTE.

1

Vložte SIM kartu

Vložte aktivní SIM kartu do P1 Ultra Pro.

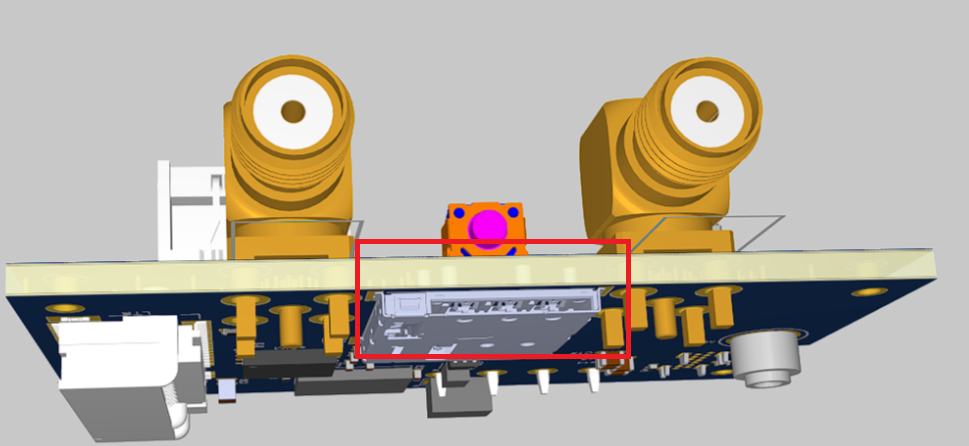

Slot na SIM kartu

Textový popis tohoto obrázku

Vykreslení desky plošných spojů P1 Ultra Pro z boku. Deska s béžovým okrajem a modrou spodní stranou, dva zlaté anténní konektory stojící na desce (vlevo a vpravo), mezi nimi malá červenooranžová součástka s růžovým středem, vlevo bílý konektor a vlevo dole šedý konektor a podél spodní strany zlaté piny. Červený obdélník označuje slot na SIM kartu, plochou kovovou součástku na spodní straně desky uprostřed. Není vidět žádný text.

2

Připojte anténu

Připojte externí anténu LTE.

3

Zapněte mobilní síť

Zapněte Mobile network.

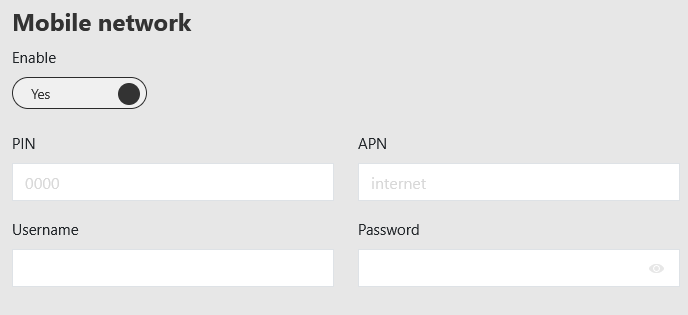

Nastavení mobilní sítě

Textový popis tohoto obrázku

Snímek obrazovky nastavení Mobile network v P1 Ultra Pro. Nadpis Mobile network. Enable: přepínač s popiskem Yes (zapnuto). Pole: PIN: prázdné, v poli je šedý ukázkový text (hodnota zde není uvedena); APN: prázdné, se šedým zástupným textem internet; Username: prázdné; Password: prázdné, s ikonou oka.

4

Zadejte APN

Zadejte nastavení APN požadované vaším mobilním operátorem.

5

Zadejte přístupové údaje

Pokud to operátor vyžaduje, zadejte uživatelské jméno, heslo a PIN SIM karty.

6

Uložte

Uložte konfiguraci a zkontrolujte, zda je připojení LTE aktivní.

Požadované nastavení APN závisí na mobilním operátorovi.

5 Přihlášení do webového rozhraní Reduxi

Webové rozhraní Reduxi můžete otevřít dvěma způsoby:

Aktivujte tunelové připojení (krok 3)

Textový popis tohoto obrázku

Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.

Open configurator (krok 4)

Textový popis tohoto obrázku

Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.

Přihlašovací obrazovka Reduxi Controller

Textový popis tohoto obrázku

Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.

Webové rozhraní řídicí jednotky po přihlášení

Textový popis tohoto obrázku

Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.

6 Přidání P1 Ultra do Reduxi

Podle těchto kroků přidáte nové P1 Ultra nebo upravíte stávající.

6.1 Základní nastavení

Přihlaste se do Reduxi Configurator (viz ⁠bod 5⁠) a klikněte na + Add device.

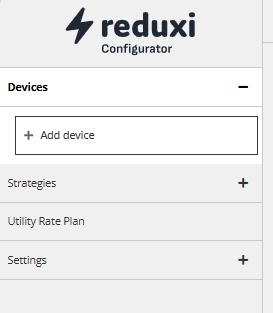

Tlačítko Add device

Textový popis tohoto obrázku

Snímek obrazovky levé nabídky Reduxi Configurator pod logem reduxi Configurator. Položky nabídky: Devices (rozbalená, se znaménkem minus) obsahující tlačítko '+ Add device' (obrysové); Strategies (znaménko plus); Utility Rate Plan; Settings (znaménko plus). Pravá strana je prázdná bílá.

Vyberte základní nastavení.

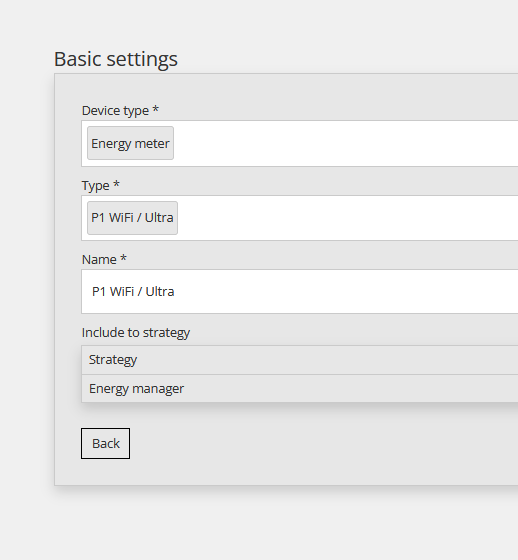

Základní nastavení

Textový popis tohoto obrázku

Snímek obrazovky formuláře Basic settings v Reduxi Configurator, oříznutý u pravého okraje. Pole: Device type *: Energy meter; Type *: P1 WiFi / Ultra; Name *: P1 WiFi / Ultra. Sekce Include to strategy s tabulkou, jejíž viditelné řádky jsou Strategy (řádek záhlaví) a Energy manager (sloupce vpravo jsou oříznuty). Tlačítko Back vlevo dole.

6.2 Nastavení komunikace

V nastavení komunikačního kanálu zadejte parametry odpovídající vašemu připojení k chytrému elektroměru.

Nastavení komunikace

Textový popis tohoto obrázku

Malý snímek obrazovky formuláře Communication channel v Reduxi Configurator. Pole Connection * je rozbalovací nabídka s aktuální hodnotou TCP/IP a otevřeným seznamem se třemi možnostmi: TCP/IP (zvýrazněno), Local serial port, MQTT. Pod seznamem je částečně vidět popisek Port * (oříznuto).

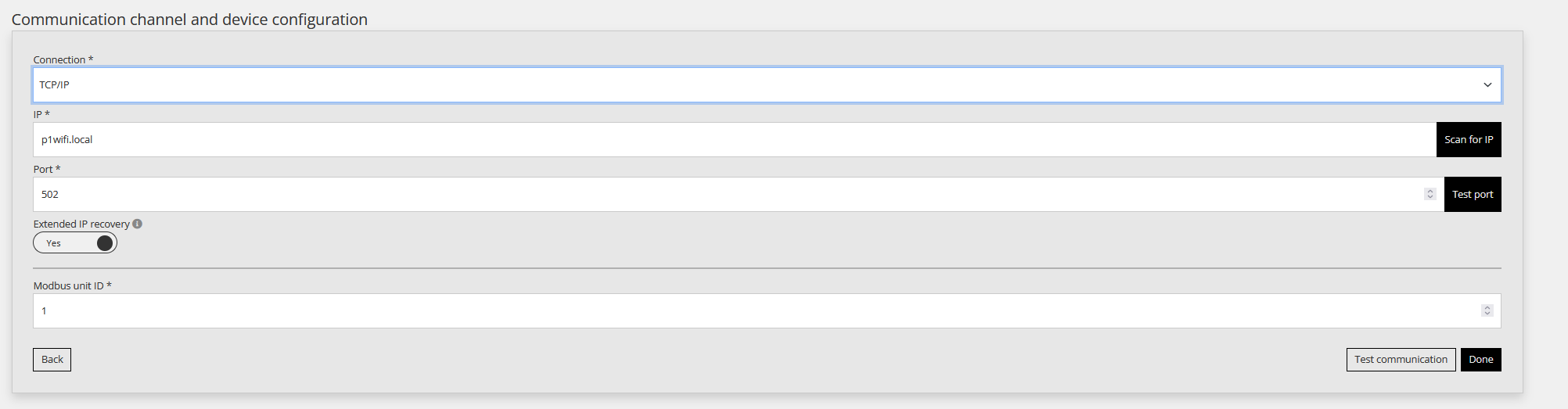

Příklad pro TCP/IP:

Příklad TCP/IP

Textový popis tohoto obrázku

Snímek obrazovky formuláře Communication channel and device configuration v Reduxi Configurator (příklad TCP/IP). Pole: Connection *: TCP/IP (rozbalovací nabídka, aktivní s modrým obrysem); IP *: p1wifi.local, s černým tlačítkem Scan for IP vpravo; Port *: 502, s černým tlačítkem Test port vpravo; Extended IP recovery (ikona informace): přepínač s popiskem Yes (zapnuto); Modbus unit ID *: 1. Tlačítka dole: Back (vlevo), Test communication a Done (černé, vpravo).

Můžete zadat p1wifi.local nebo IP adresu, kterou jste nastavili ve webovém rozhraní P1 Ultra.

6.3 Test komunikace

Klikněte na Test communication dole v průvodci. Jednorázově přečte data z P1 Ultra a nic neuloží. Pokud test uspěje, klikněte na Done: zařízení vytvoří až Done.

Tlačítko Test communication

Textový popis tohoto obrázku

Snímek obrazovky spodní lišty tlačítek stránky Reduxi Configurator. Vlevo: tlačítko 'Back'. Vpravo: tlačítko 'Test communication' (označené azurovým rámečkem) a tmavé tlačítko 'Done'.

Tlačítko Done

Textový popis tohoto obrázku

Snímek obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbalovací nabídka). IP *: 192.168.50.243, s tlačítkem 'Scan for IP'. Port *: 502, s tlačítkem 'Test port'. Modbus unit ID *: 1. Tlačítka dole: Back (vlevo), Test communication a Done (vpravo). Tlačítko Done je označeno azurovým rámečkem.

Pokud test selže, zkontrolujte:

• připojení kabelu RJ12
• připojení Wi‑Fi
• IP adresu
• strukturu zprávy
• aktivaci portu HAN na chytrém elektroměru

7 Kontrola naměřených hodnot

7.1 Last measurements

Po navázání komunikace zkontrolujte jako další test hodnoty v části Devices v Reduxi Configurator.

7.2 Povolení řízení pomocí Reduxi

Chcete-li data z elektroměru využít ve strategii Reduxi, zkontrolujte nastavení zařízení v části Devices v Reduxi Configurator.

Chcete-li dosáhnout maximální flexibility a snížit náklady na energii díky dynamickým cenám a dynamickým tarifům, nastavte strategii podle popisu v článku Strategie pro řídicí jednotku Reduxi.

8 Kontrolky LED a obnovení továrního nastavení

8.1 Kontrolky LED

Kontrolky LED ukazují aktuální stav zařízení:

8.2 Obnovení továrního nastavení

Doporučujeme obnovit tovární nastavení:

• když vyměníte chytrý elektroměr
• když změníte místo instalace
• když máte potíže s připojením
• před novou konfigurací zařízení

9 Řešení problémů

Pokud komunikace nefunguje, zkontrolujte následující body.

9.1 Připojení k chytrému elektroměru

• Port HAN/P1 musí být aktivován.
• Kabel RJ12 musí být správně připojen.
• Kabel musí mít zapojení 1:1.

9.2 Přístup k převodníku

Zkuste otevřít http://p1wifi.local nebo IP adresu převodníku.

9.3 Místní síť

• Převodník musí být ve stejné síti jako Reduxi Controller.
• Zkontrolujte sílu signálu Wi‑Fi.

9.4 Konfigurace

Zkontrolujte:

• IP adresu převodníku
• strukturu zprávy
• vybraný model chytrého elektroměru

9.5 Obnovení továrního nastavení

Pokud tyto kroky problém nevyřeší, obnovte tovární nastavení (viz ⁠bod 8⁠) a zařízení nastavte znovu.

9.6 Chytré elektroměry s několika typy komunikace HAN/P1

Některé chytré elektroměry podporují několik typů komunikace HAN/P1. Pokud máte problémy s komunikací, zkontrolujte:

• zda je port HAN aktivován
• jaký komunikační protokol chytrý elektroměr používá
• zda jste v Reduxi Configurator vybrali správný model chytrého elektroměru
