Jak připojit my-PV AC•THOR, AC•THOR 9s a AC ELWA 2 k řídicí jednotce Reduxi
Integrujte výkonové regulátory a topné tyče my-PV do Reduxi Controller přes Modbus TCP – přebytek z FVE tak automaticky putuje do ohřevu vody a vytápění.
Textový popis tohoto obrázku

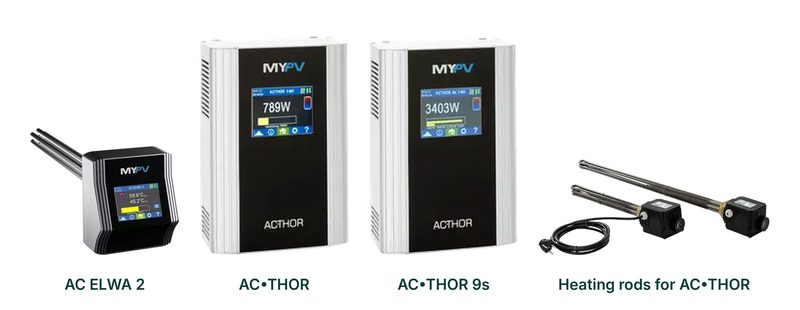

Fotokoláž čtyř produktů my-PV na bílém pozadí, zleva doprava, každý s tmavě zeleným štítkem pod sebou. AC ELWA 2: malé černé zařízení se stříbrnou přední stranou a barevným displejem, s topnou tyčí vyčnívající vlevo. AC•THOR: vysoká bílo-stříbrná nástěnná jednotka s černou přední stranou, logem MYPV, barevným displejem zobrazujícím 789W a názvem ACTHOR vytištěným pod displejem. AC•THOR 9s: stejný typ jednotky s displejem zobrazujícím 3403W. Topné tyče pro AC•THOR: dvě dlouhé kovové tyče s černými přípojnými skříňkami, jedna s černým kabelem.
1 Technická dokumentace
Před uvedením do provozu si přečtěte návod k instalaci dodaný se zařízením a aktuální provozní příručku my-PV:
2 Potřebné vybavení
- Reduxi Controller – Stand Alone nebo DIN rail
- Měření sítě v místě připojení k síti: pokud je k Reduxi připojen střídač FVE a jeho chytrý elektroměr se čte přes střídač, není potřeba žádný další elektroměr. Pokud je zařízení my-PV jediným zařízením na Reduxi Controller, nainstalujte elektroměr nebo chytrý elektroměr – viz seznam podporovaných zařízení
- my-PV AC•THOR, AC•THOR 9s nebo AC ELWA 2 s nejnovějším firmwarem
- Síťové připojení (LAN nebo Wi‑Fi) – zařízení my-PV a Reduxi Controller ve stejné síti, propojené přes router
- Notebook, tablet nebo chytrý telefon s přístupem k internetu
3 Přehled systému
AC•THOR nebo AC ELWA 2 a Reduxi Controller jsou připojeny ke stejné síti přes router. Přes tuto síť Reduxi Controller sděluje zařízení my-PV prostřednictvím Modbus TCP, kolik výkonu má odebírat – například aktuální přebytek z FVE.
Textový popis tohoto obrázku

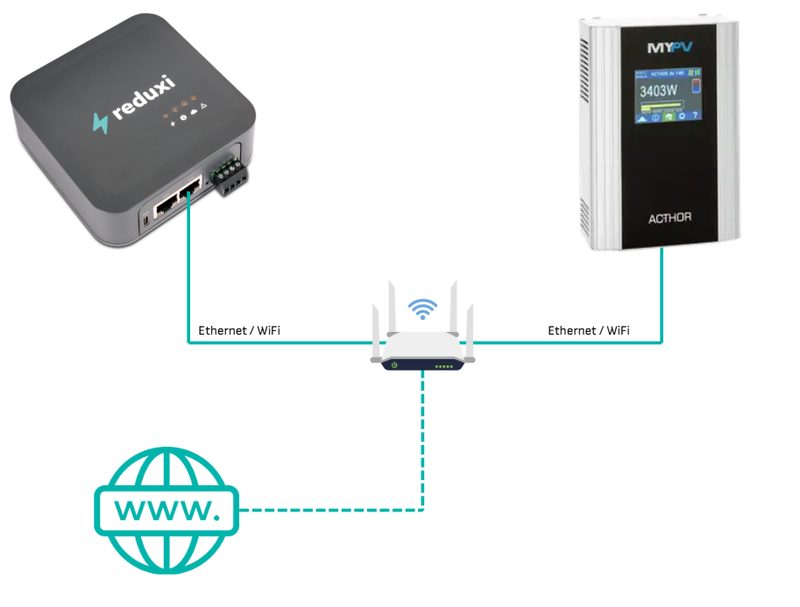

Schéma na bílém pozadí. Vlevo nahoře: tmavě šedý box Reduxi Controller s logem reduxi, dvěma porty Ethernet a zelenou svorkou na pravé straně. Vpravo nahoře: jednotka my-PV ACTHOR s logem MYPV a displejem zobrazujícím 3403W. Uprostřed: bílý router s anténami a symbolem Wi-Fi. Vlevo dole: tyrkysová ikona zeměkoule s textem www. Spojení: plná tyrkysová čára z Reduxi Controller dolů k routeru s popiskem Ethernet / WiFi; plná tyrkysová čára z jednotky ACTHOR dolů k routeru s popiskem Ethernet / WiFi; přerušovaná tyrkysová čára z routeru k zeměkouli www (internet).
Textový popis tohoto obrázku

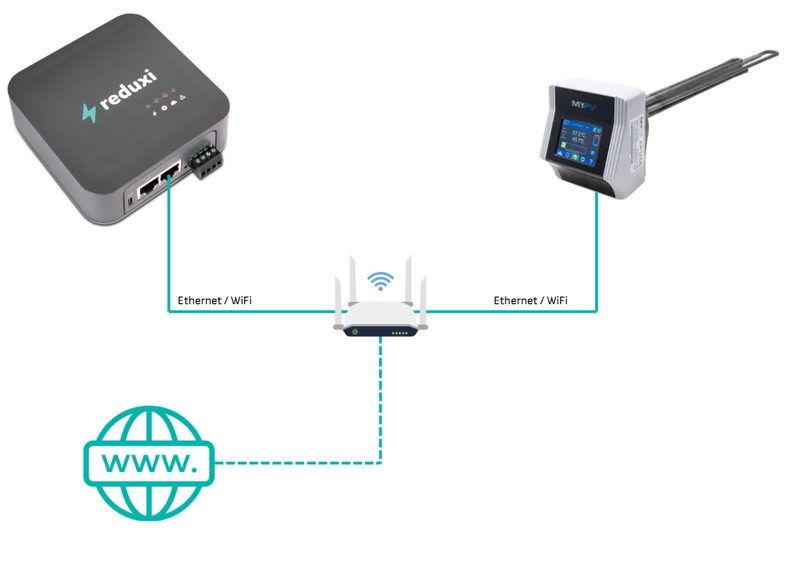

Schéma na bílém pozadí. Vlevo nahoře: tmavě šedý box Reduxi Controller s logem reduxi, dvěma porty Ethernet a zelenou svorkou na pravé straně. Vpravo nahoře: jednotka my-PV AC ELWA 2 s logem MYPV, barevným displejem a kovovou topnou tyčí směřující vpravo nahoru. Uprostřed: bílý router s anténami a symbolem Wi-Fi. Vlevo dole: tyrkysová ikona zeměkoule s textem www. Spojení: plná tyrkysová čára z Reduxi Controller dolů k routeru s popiskem Ethernet / WiFi; plná tyrkysová čára z jednotky AC ELWA 2 dolů k routeru s popiskem Ethernet / WiFi; přerušovaná tyrkysová čára z routeru k zeměkouli www (internet).
Připojte zařízení my-PV k routeru síťovým kabelem nebo přes Wi‑Fi. Port LAN (označený) je na spodní straně zařízení:
Textový popis tohoto obrázku

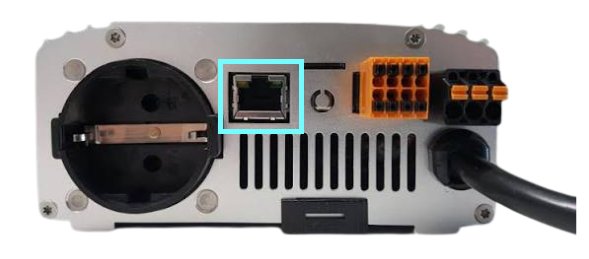

Fotografie spodní strany světle šedého kovového zařízení. Azurový (světle modrý) rámeček zvýrazňuje síťový port RJ45 (LAN) v horní části uprostřed. Vlevo od něj: kulatá zásuvka se zapuštěným kontaktem (viditelná zemnicí svorka). Vpravo od portu LAN: malý kulatý otvor, oranžová zásuvná svorkovnice s několika otvory a černý konektor s oranžovými díly. Z pravé strany zařízení vychází silný černý kabel. Dole uprostřed jsou ventilační štěrbiny. Ve viditelné oblasti není vytištěn žádný text.
Textový popis tohoto obrázku
Fotografie spodní strany s konektory světle šedého zařízení. Azurový (světle modrý) rámeček zvýrazňuje síťový port RJ45 (LAN) v horní části uprostřed. Vlevo: ventilační štěrbiny. Vpravo od portu LAN: kulaté tlačítko nebo otvor a nahoře dva černé zásuvné konektory. Dolní řada černých šroubových / zásuvných svorek s vytištěnými popisky: OUT-1 (L1, PE, N), OUT-2 (L2, PE, N), OUT-3 (L3, PE, N) a IN (PE, N, L1, L2, L3). Nad oblastí portu LAN, vpravo od ní, je vidět malá štěrbina.
Textový popis tohoto obrázku

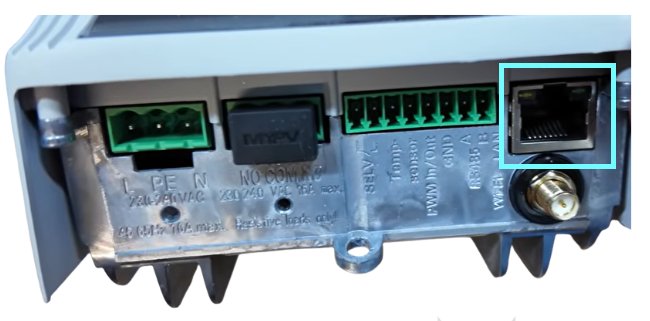

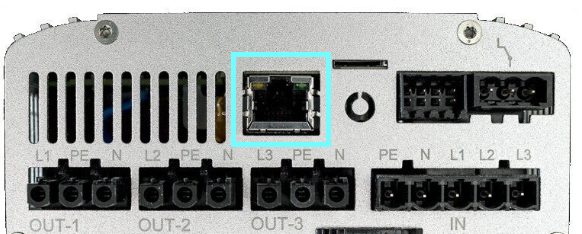

Fotografie spodní oblasti svorek šedého zařízení s azurovým (světle modrým) rámečkem kolem síťového portu RJ45 (LAN) vpravo. Pod portem je zlatý anténní konektor typu SMA. Zleva doprava: zelený 3pólový konektor označený L, PE, N a 230/240 VAC; černý kryt s logem MYPV nad konektorem označeným NO COMM a 230/240 VAC s udaným maximálním proudem; zelený 8pólový konektor s otočenými popisky na kovové desce, mimo jiné Temp-sensor, PWM In/Out, GND, RS485 A and B, WiFi LAN.
4 Konfigurace zařízení my-PV
Nejprve připravte zařízení my-PV. Poté pokračujte bodem 5.
4.1 Nastavení typu řízení na "Modbus TCP"
Fotografie ukazují AC•THOR 9s s jazykem displeje nastaveným na němčinu – položky nabídky jsou i v jiných jazycích na stejných místech.
Modbus TCP. Vybraná položka je zvýrazněna zeleně.
Textový popis tohoto obrázku

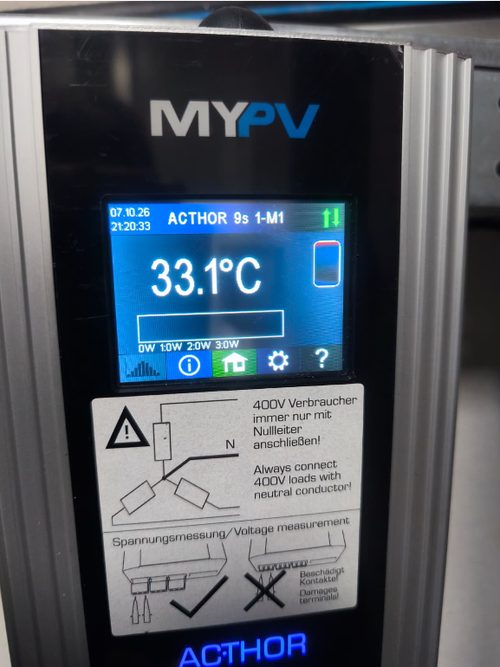

Fotografie předního panelu zařízení my-PV s logem MYPV nahoře a logem AC THOR dole. Barevný displej zobrazuje úvodní obrazovku: datum a čas 07.10.26 21:20:33, název zařízení ACTHOR 9s 1-M1, zelené šipky nahoru/dolů, velká teplota 33.1°C, symbol nádrže vpravo, ukazatel výkonu se stupnicí 0W 1.0W 2.0W 3.0W. Spodní lišta ikon: sloupce signálu, ikona informace, ikona domu (zvýrazněná zeleně, úvodní obrazovka), ikona ozubeného kola, otazník. Pod displejem bílý štítek s výstražným trojúhelníkem a náčrtkem zapojení s textem: 400V Verbraucher immer nur mit Nullleiter anschließen! [400V spotřebiče připojujte vždy pouze s nulovým vodičem!] a Always connect 400V loads with neutral conductor!, a Spannungsmessung/Voltage measurement se zaškrtnutým správným a přeškrtnutým chybným náčrtkem svorky (Beschädigt Kontakte / Damaged terminals).
Textový popis tohoto obrázku
Fotografie barevného displeje zařízení, modré pozadí, bílý text. Horní lišta: datum a čas 07.10.26 21:21:54, název Setup 5/10, zelené šipky nahoru/dolů. Nabídka v němčině: Steuerung [Řízení] (zvýrazněno, jasně bílé), Ctrl IP (ztlumené), Zielwert Regelung [regulace na cílovou hodnotu] (ztlumené, částečně skryté odleskem), Sensoren [senzory] (jasně bílé). Bílé šipky na levé a pravé straně. Spodní lišta ikon: sloupce signálu (ztlumené), ikona informace, ikona domu, ikona ozubeného kola (zvýrazněná, světlejší modrá), otazník. Pravý okraj obrázku je bílý.
Textový popis tohoto obrázku
Fotografie barevného displeje zařízení, modré pozadí, bílý text. Horní lišta: datum a čas 07.10.26 21:22:19, název Steuerung 9/15 [Řízení 9/15], zelené šipky nahoru/dolů. Seznam nabídky: MEC electronics Manual; Modbus TCP (zvýrazněno zeleným pruhem, vybráno); Oesterr. Energie SM-Adap; QCELLS (Modbus RTU). Bílé šipky na levé a pravé straně. Spodní lišta ikon: sloupce signálu (ztlumené), ikona informace, ikona domu, ikona ozubeného kola (zvýrazněná zeleně), otazník. Pravý okraj obrázku je bílý.
4.2 Přidělení pevné IP adresy
IP adresa AC•THOR nebo AC ELWA 2 musí být statická. Jinak Reduxi Controller ztratí spojení, jakmile router přidělí novou adresu. Jsou dva způsoby:
- Doporučeno – rezervace DHCP v routeru: ponechte zařízení my-PV na DHCP a zarezervujte jeho aktuální IP adresu v routeru.
- Statická IP adresa na zařízení: na displeji přejděte na Setup 3/10, nastavte IP DHCP/statisch na statickou a zadejte IP Adresse (IP adresa), Subnetz Maske (maska podsítě) a Gateway Adresse (adresa brány). Zvolte adresu mimo rozsah DHCP routeru.
Textový popis tohoto obrázku

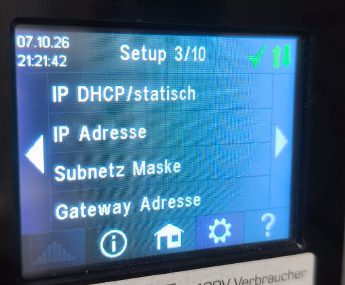

Fotografie malého barevného displeje zařízení s modrým pozadím a bílým textem. Horní lišta: datum a čas 07.10.26 21:21:42, název Setup 3/10, zelená zaškrtávací značka a zelené šipky nahoru/dolů. Řádky nabídky v němčině: IP DHCP/statisch [IP DHCP/statická], IP Adresse [IP adresa], Subnetz Maske [maska podsítě], Gateway Adresse [adresa brány]. Vlevo ukazuje bílá šipka doleva a vpravo doprava. Spodní lišta ikon: sloupce signálu (ztlumené), ikona informace, ikona domu, ikona ozubeného kola, otazník. Dolní část štítku pod displejem je částečně vidět a zní 400V Verbraucher. Pravá část obrázku je bílá.
5 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
reduxi.local
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local.IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.
admin · Heslo: admin (tovární nastavení)
Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
6 Přidání zařízení my-PV do Reduxi
6.1 Základní nastavení
HVACType:
myPVName: libovolný název, např.
myPV AC Thor 9sInclude to strategy: zaškrtněte Regulated devices u strategie, která má zařízení my-PV řídit.
Potvrďte tlačítkem Next.
Textový popis tohoto obrázku

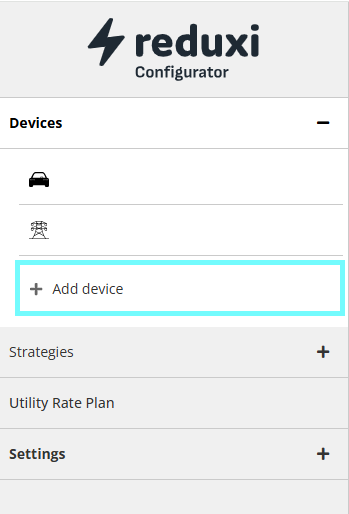

Snímek obrazovky levé navigační nabídky Reduxi Configurator (nahoře logo reduxi Configurator). Sekce Devices (rozbalená, znaménko minus) obsahuje dvě ikony zařízení: ikonu auta a ikonu sloupu vedení. Pod nimi je položka + Add device zvýrazněná azurovým rámečkem. Další položky nabídky: Strategies (znaménko plus), Utility Rate Plan, Settings (znaménko plus).
Textový popis tohoto obrázku

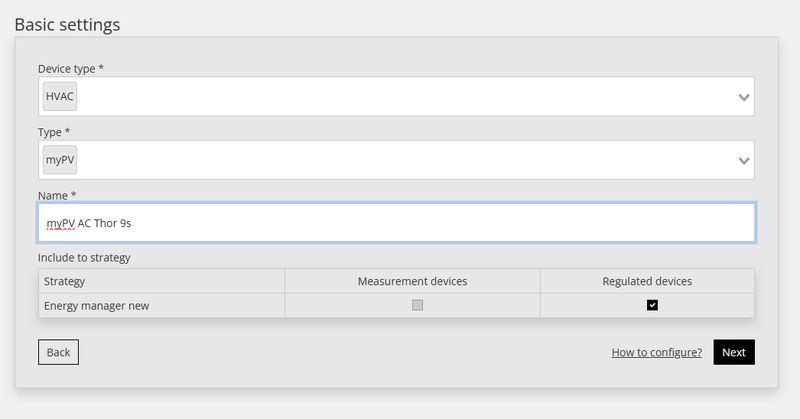

Snímek obrazovky kroku průvodce Reduxi Configurator s názvem Basic settings. Device type *: HVAC (rozbalovací nabídka). Type *: myPV (rozbalovací nabídka). Name *: myPV AC Thor 9s (pole aktivní, modrý obrys). Sekce Include to strategy: tabulka se sloupci Strategy, Measurement devices, Regulated devices. Jeden řádek: Strategy: Energy manager new; Measurement devices: zaškrtávací políčko nezaškrtnuté (zašedlé); Regulated devices: zaškrtávací políčko zaškrtnuté. Tlačítka: Back (obrysové, vlevo), odkaz How to configure? a Next (černé, vpravo).
6.2 Nastavení komunikace
V dalším okně zadejte nastavení IP. Port a Modbus unit ID se vyplní automaticky.
| Parametr | Hodnota |
|---|---|
| Připojení |
TCP/IP
|
| IP | IP adresa zařízení my-PV (pevná, viz bod 4.2) |
| Port |
502 (vyplněno automaticky)
|
| Extended IP recovery |
Yes
|
| Modbus unit ID |
1 (vyplněno automaticky)
|
Textový popis tohoto obrázku

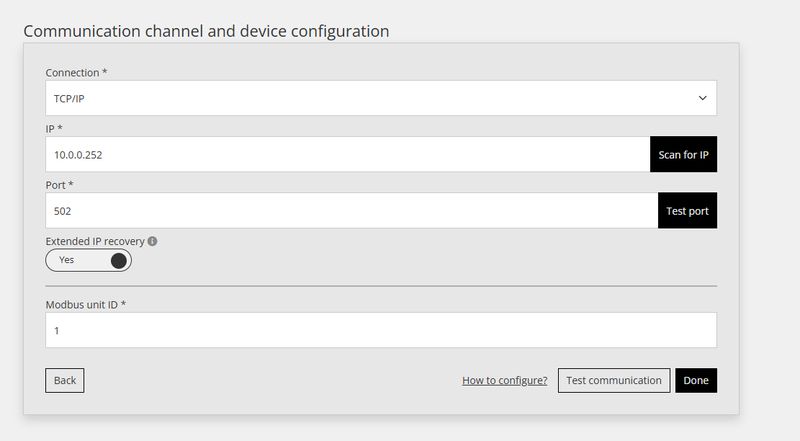

Snímek obrazovky formuláře Reduxi Configurator s názvem Communication channel and device configuration. Connection *: TCP/IP (rozbalovací nabídka). IP *: 10.0.0.252, s černým tlačítkem Scan for IP. Port *: 502, s černým tlačítkem Test port. Extended IP recovery (ikona informace): přepínač nastavený na Yes. Modbus unit ID *: 1. Tlačítka dole: Back (obrysové, vlevo), odkaz How to configure?, Test communication (obrysové) a Done (černé).
502 dostupný.
6.3 Test komunikace
Kliknutím na Test communication ověříte, zda Reduxi Controller dokáže číst data ze zařízení my-PV.
Textový popis tohoto obrázku

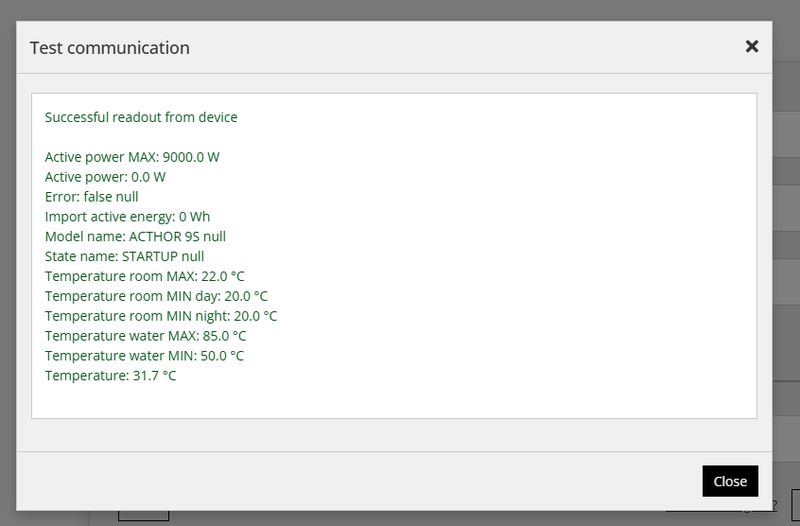

Snímek obrazovky dialogu Test communication v Reduxi Configurator (křížek zavření vpravo nahoře) nad ztlumenou stránkou. Zpráva zeleným textem: Successful readout from device. Uvedené hodnoty: Active power MAX: 9000.0 W; Active power: 0.0 W; Error: false null; Import active energy: 0 Wh; Model name: ACTHOR 9S null; State name: STARTUP null; Temperature room MAX: 22.0 °C; Temperature room MIN day: 20.0 °C; Temperature room MIN night: 20.0 °C; Temperature water MAX: 85.0 °C; Temperature water MIN: 50.0 °C; Temperature: 31.7 °C. Tlačítko: Close (černé, vpravo dole).
502), IP adresu a typ řízení Modbus TCP na zařízení my-PV. Poté test zopakujte. Pokud je ping ve výsledku úspěšný, síťové připojení funguje a příčinou je port nebo nastavení Modbus na zařízení my-PV. Viz také Časté problémy.
Textový popis tohoto obrázku

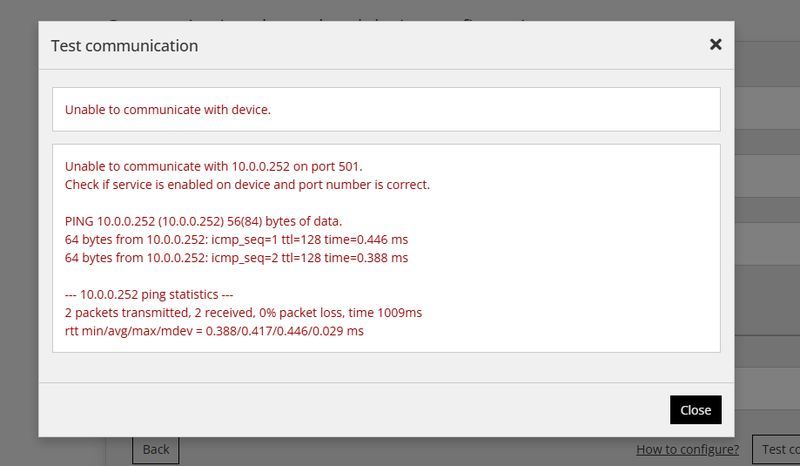

Snímek obrazovky dialogu Test communication v Reduxi Configurator (křížek zavření vpravo nahoře) nad ztlumenou stránkou. První rámeček s červeným textem: Unable to communicate with device. Druhý rámeček s červeným textem: Unable to communicate with 10.0.0.252 on port 501. Check if service is enabled on device and port number is correct. PING 10.0.0.252 (10.0.0.252) 56(84) bytes of data. 64 bytes from 10.0.0.252: icmp_seq=1 ttl=128 time=0.446 ms. 64 bytes from 10.0.0.252: icmp_seq=2 ttl=128 time=0.388 ms. --- 10.0.0.252 ping statistics ---. 2 packets transmitted, 2 received, 0% packet loss, time 1009ms. rtt min/avg/max/mdev = 0.388/0.417/0.446/0.029 ms. Tlačítko: Close (černé). Za dialogem jsou částečně vidět tlačítka Back, How to configure a Test communication.
7 Kontrola naměřených hodnot a povolení řízení
7.1 Kontrola naměřených hodnot
Ve webovém rozhraní Reduxi otevřete Devices → [název zařízení my-PV] → Last measurement.
Textový popis tohoto obrázku

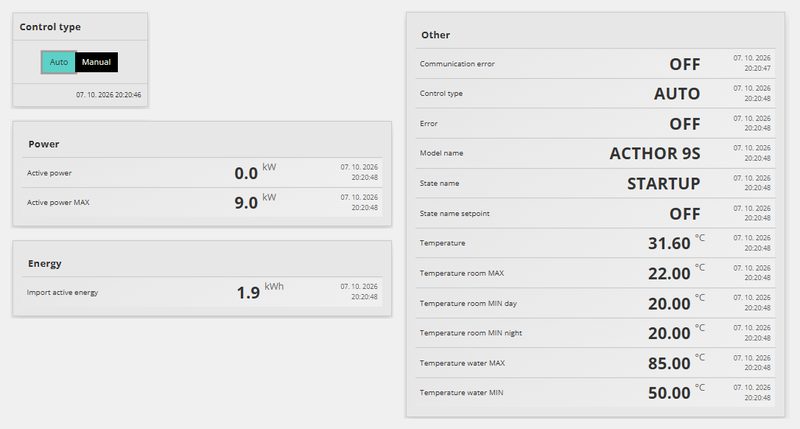

Snímek obrazovky stránky s naměřenými hodnotami zařízení my-PV. Levý sloupec: karta Control type s přepínačem Auto (vybráno, tyrkysové) a Manual (černé), časová značka 07. 10. 2026 20:20:46. Karta Power: Active power 0.0 kW; Active power MAX 9.0 kW. Karta Energy: Import active energy 1.9 kWh. Pravá karta Other: Communication error OFF; Control type AUTO; Error OFF; Model name ACTHOR 9S; State name STARTUP; State name setpoint OFF; Temperature 31.60 °C; Temperature room MAX 22.00 °C; Temperature room MIN day 20.00 °C; Temperature room MIN night 20.00 °C; Temperature water MAX 85.00 °C; Temperature water MIN 50.00 °C. Každá hodnota má časovou značku 07. 10. 2026 kolem 20:20:48.
| Co vidíte | Význam |
|---|---|
| Communication error OFF, hodnoty se čtou | Komunikace funguje. |
| Communication error ON, všechny hodnoty jsou 0 | Žádná komunikace – nastavení si neodpovídají. Zkontrolujte bod 4 a bod 6.2 nebo viz Časté problémy. |
7.2 Povolení řízení pomocí Reduxi
V rámečku Control type v zobrazení zařízení vyberte Auto. Teprve potom se příkazy strategie Reduxi dostanou k zařízení my-PV. Při Manual strategie zařízení neřídí.
Další krok: vyberte a nastavte strategii – viz Strategie pro řídicí jednotku Reduxi v části Související články.
✓ Shrnutí
Příprava (body 1–3): Připravte si příručku my-PV, Reduxi Controller, měření sítě (chytrý elektroměr střídače FVE nebo samostatný elektroměr) a my-PV AC•THOR, AC•THOR 9s nebo AC ELWA 2. Zařízení my-PV a řídicí jednotka jsou ve stejné síti přes router.
Zařízení my-PV (bod 4): Nastavte na displeji (nebo ve webovém rozhraní my-PV) typ řízení Modbus TCP a zarezervujte v routeru pevnou IP adresu.
Přidání do Reduxi (body 5–6): Otevřete webové rozhraní Reduxi přes aplikaci (tunel) nebo prohlížeč, přidejte device type HVAC / type myPV, zadejte IP adresu (port 502, Modbus unit ID 1) a spusťte test komunikace.
Uvedení do provozu (bod 7): Zkontrolujte poslední naměřené hodnoty (communication error OFF), nastavte typ řízení na Auto a nastavte strategii. Měření sítě (chytrý elektroměr střídače FVE nebo samostatný elektroměr) musí být již nastaveno.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Test selže s "Unable to communicate … on port 501", ping je úspěšný |
Síť funguje, ale port je špatný nebo není aktivní Modbus TCP. Nastavte port 502 a zkontrolujte, zda je na zařízení my-PV typ řízení Modbus TCP.
|
| Test selže, ping není úspěšný | Zařízení my-PV není dostupné: zkontrolujte IP adresu a zda jsou zařízení a řídicí jednotka ve stejné síti. |
| Spojení fungovalo, pak přestalo | Zařízení my-PV pravděpodobně dostalo od routeru novou IP adresu. Zarezervujte v routeru pevnou IP adresu a zadejte ji ve webovém rozhraní Reduxi. |
| Hodnoty se zobrazují, ale zařízení strategii nenásleduje |
Nastavte typ řízení na Auto, zkontrolujte, zda je u strategie zaškrtnuto Regulated devices, zda je strategie aktivní a zda měření sítě dodává hodnoty.
|
| Zařízení my-PV dostává protichůdné požadované hodnoty | Ujistěte se, že zařízení není zároveň řízeno přímo střídačem nebo bateriovým systémem – výkon nastavuje pouze Reduxi Controller. |
Nelze otevřít řídicí jednotku přes reduxi.local
|
Zadejte místo toho IP adresu řídicí jednotky (seznam zařízení v routeru nebo aplikace Reduxi → Reduxi devices) nebo použijte tunelové připojení v aplikaci Reduxi. |
