Jak připojit Fronius Wattpilot (OCPP) k řídicí jednotce Reduxi
Připojte wallbox Fronius Wattpilot k Reduxi Controller přes OCPP 1.6J, aby mohla řídicí jednotka nabíjení sledovat a řídit podle přebytku z FVE a řízení zátěže.
Textový popis tohoto obrázku

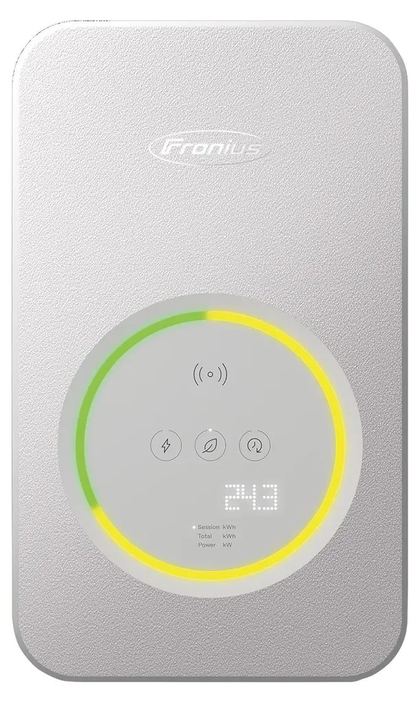

Produktová fotografie nástěnné jednotky Fronius Wattpilot na bílém pozadí: obdélníkový světle šedý kryt se zaoblenými rohy a texturovaným povrchem. Logo Fronius je u horního okraje. Ve spodní části je kruhový panel s prstencovým světlem, které je vlevo nahoře zelené a vpravo a dole žluté. Uvnitř prstence: symbol bezdrátového připojení, tři kulaté ikony (blesk, list, ukazatel), maticový displej zobrazující 243 a tři drobné řádky textu, Session kWh, Total kWh, Power kW.
Textový popis tohoto obrázku

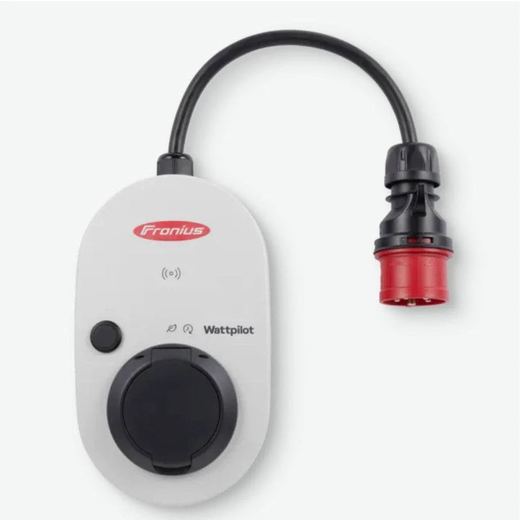

Produktová fotografie Fronius Wattpilot na světlém pozadí. Zaoblený oválný světle šedý kryt s červeným logem Fronius nahoře, pod ním malý symbol bezdrátového připojení / RFID, vlevo kulaté černé tlačítko, text Wattpilot se dvěma malými ikonami a dole černá nabíjecí zásuvka Type 2 s krytkou. Z horní části krytu vede ve smyčce černý kabel zakončený černo-červenou zástrčkou CEE vpravo. Pravá část obrázku je bílá.
1 Technická dokumentace
Fronius Wattpilot podporuje OCPP 1.6J (Open Charge Point Protocol, JSON přes WebSocket). V tomto řešení Reduxi Controller funguje jako lokální server OCPP (centrální systém) a Wattpilot se k němu připojuje jako nabíjecí bod – cloudová služba není potřeba.
ws:// (lokální)Dokumenty výrobce:
- Fronius Wattpilot OCPP – User Information (42,0410,2881) – podporované zprávy OCPP, konfigurační parametry a aktivace v aplikaci
- Open Charge Alliance – specifikace OCPP 1.6
2 Potřebné vybavení
- Fronius Wattpilot, nainstalovaný a uvedený do provozu kvalifikovaným elektrikářem
- Wattpilot připojený ke stejné místní síti jako Reduxi Controller (Wi‑Fi nebo LAN přes router)
- Chytrý telefon s aplikací Fronius Solar.wattpilot, připojený k Wattpilot
- Reduxi Controller se známou, pevnou IP adresou (např.
192.168.31.73) – zobrazí se v Reduxi Configurator jako Controller OCPP JSON 1.6 URL, když zařízení přidáváte, nebo v routeru - Sériové číslo Wattpilot (zobrazené v aplikaci a na štítku, např.
91099800) - Notebook nebo tablet s přístupem k internetu pro Reduxi Configurator
3 Přehled systému
Wattpilot naváže spojení WebSocket s Reduxi Controller a představí se svým sériovým číslem. Řídicí jednotka přiřadí spojení zařízení se stejným device identifier, poté čte naměřené hodnoty a posílá limity nabíjení.
| Komponenta | Role | Adresa / nastavení |
|---|---|---|
| Reduxi Controller | Server OCPP (centrální systém) | ws://<Controller IP>/ocpp/1.6/json |
| Fronius Wattpilot | Klient OCPP (nabíjecí bod) | Připojuje se na výše uvedenou URL + své sériové číslo |
| Úplná URL, kterou Wattpilot používá | – | ws://192.168.31.73/ocpp/1.6/json/91099800 |
ws:// (nešifrované) nebo wss://. Reduxi Controller používá ws://. Externí servery OCPP vždy vyžadují wss://.4 Nastavení OCPP v aplikaci Wattpilot
4.1 Zapnutí OCPP
Textový popis tohoto obrázku

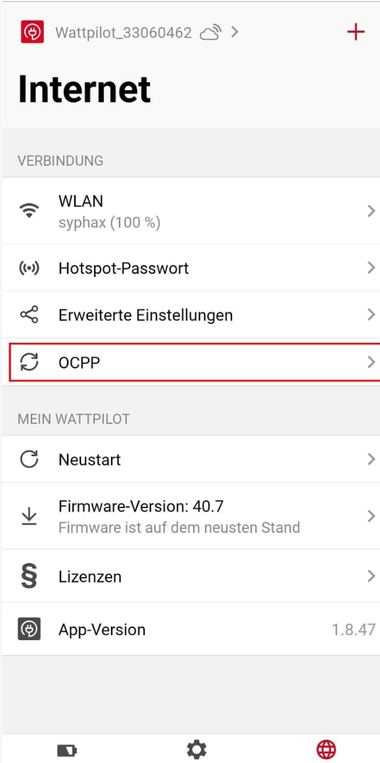

Snímek obrazovky aplikace v mobilním telefonu s názvem Internet. Záhlaví: název zařízení Wattpilot_33060462 s ikonou cloudu a šipkou, vpravo červená ikona plus. Sekce VERBINDUNG [Připojení]: WLAN [Wi-Fi] se sítí syphax (100 %); Hotspot-Passwort [Heslo hotspotu]; Erweiterte Einstellungen [Rozšířená nastavení]; OCPP (zvýrazněno červeným obdélníkem). Sekce MEIN WATTPILOT [Můj Wattpilot]: Neustart [Restart]; Firmware-Version: 40.7 s textem Firmware ist auf dem neusten Stand [Firmware je aktuální]; Lizenzen [Licence]; App-Version 1.8.47. Každý řádek kromě App-Version má vpravo šipku. Spodní lišta: ikona baterie, ikona ozubeného kola, ikona zeměkoule (červená, vybraná). Pravá část obrázku je bílá.
4.2 Nastavení serveru OCPP
Klepněte na OCPP-Server a zadejte následující hodnoty:
| Pole (DE / EN) | Hodnota |
|---|---|
| Protokoll / Protocol | WS |
| Benutzername / User | prázdné |
| Passwort / Password | prázdné |
| Host | IP adresa Reduxi Controller, např. 192.168.31.73
|
| Pfad / Path | /ocpp/1.6/json/ |
| SN zur URL hinzufügen / Add SN to URL | On – povinné |
Aplikace poté zobrazí úplnou adresu, např. ws://192.168.31.73/ocpp/1.6/json/91099800. Klepněte na Änderungen speichern / Save. URL řídicí jednotky se zobrazuje také v Reduxi Configurator (viz bod 6.2).
Textový popis tohoto obrázku

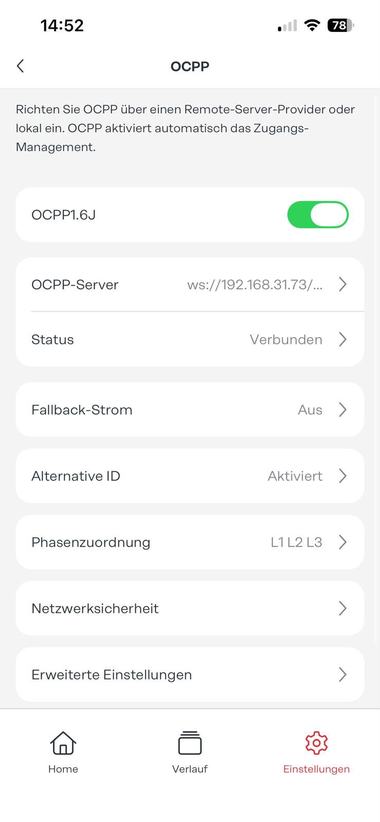

Snímek obrazovky aplikace v mobilním telefonu (stavový řádek: čas 14:52, signál, Wi-Fi, baterie 78) s názvem OCPP a šipkou zpět vlevo nahoře. Úvodní text v němčině: Richten Sie OCPP über einen Remote-Server-Provider oder lokal ein. OCPP aktiviert automatisch das Zugangs-Management. [Nastavte OCPP přes vzdáleného poskytovatele serveru nebo lokálně. OCPP automaticky aktivuje správu přístupu.] Řádky nastavení: OCPP1.6J: přepínač zapnutý (zelený); OCPP-Server: ws://192.168.31.73/... se šipkou; Status: Verbunden [Connected] se šipkou; Fallback-Strom [Záložní proud]: Aus [Off]; Alternative ID: Aktiviert [Aktivováno]; Phasenzuordnung [Přiřazení fází]: L1 L2 L3; Netzwerksicherheit [Zabezpečení sítě] se šipkou; Erweiterte Einstellungen [Rozšířená nastavení] se šipkou. Spodní navigační lišta: Home, Verlauf [Historie], Einstellungen [Nastavení] (vybrané, červená ikona ozubeného kola). Pravá část obrázku je bílá.
Textový popis tohoto obrázku

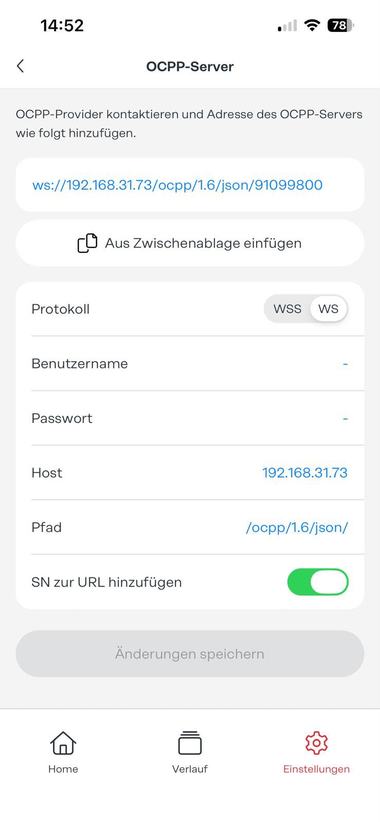

Snímek obrazovky aplikace v mobilním telefonu (stavový řádek: čas 14:52, signál, Wi-Fi, baterie 78) s názvem OCPP-Server a šipkou zpět vlevo nahoře. Úvodní text v němčině: OCPP-Provider kontaktieren und Adresse des OCPP-Servers wie folgt hinzufügen. [Kontaktujte poskytovatele OCPP a přidejte adresu serveru OCPP takto.] Modrý odkaz v rámečku: ws://192.168.31.73/ocpp/1.6/json/91099800. Tlačítko: Aus Zwischenablage einfügen [Vložit ze schránky]. Seznam nastavení: Protokoll: přepínač WSS / WS s vybraným WS; Benutzername [Uživatelské jméno]: - (pomlčka, prázdné); Passwort [Heslo]: - (pomlčka, prázdné); Host: 192.168.31.73; Pfad [Cesta]: /ocpp/1.6/json/; SN zur URL hinzufügen [Přidat sériové číslo do URL]: přepínač zapnutý (zelený). Pod tím: šedé tlačítko Änderungen speichern [Uložit změny] (neaktivní). Spodní navigační lišta: Home, Verlauf [Historie], Einstellungen [Nastavení] (vybrané, červená ikona ozubeného kola). Pravá část obrázku je bílá.
4.3 Další možnosti OCPP
| Možnost | Doporučení |
|---|---|
| Status | Zobrazuje Not connected, Started, Connected nebo Connected and accepted. Po přidání zařízení v Reduxi musí zobrazovat Verbunden / Connected. |
| Fallback-Strom / Fallback current | Nabíjecí proud, který Wattpilot používá při ztrátě spojení OCPP s řídicí jednotkou. Nastavte hodnotu, která je bezpečná pro domovní přípojku. |
| Phasenzuordnung / Phase assignment | Přiřazení fází Wattpilot k fázím sítě (např. L1 L2 L3). Musí odpovídat zapojení, aby řízení zátěže omezovalo správnou fázi. |
| Alternative ID, Netzwerksicherheit, Erweiterte Einstellungen | Neměňte. |
5 Přihlášení do webového rozhraní Reduxi
Reduxi Configurator lze otevřít na dálku přes tunelové připojení v aplikaci Reduxi nebo lokálně ve webovém prohlížeči ve stejné síti. Obě cesty vedou do stejného webového rozhraní.
Na dálku
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://192.168.31.73) nebo http://reduxi.local.admin · Heslo: admin (tovární nastavení).Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
ws://<Controller IP>/ocpp/1.6/json.6 Přidání Wattpilot do Reduxi
6.1 Základní nastavení
EV charger · Type: OCPP 1.6 - JSON.Fronius Wattpilot). V části Include to strategy nechte zaškrtnuté Energy manager → Regulated devices a klikněte na Next.Textový popis tohoto obrázku

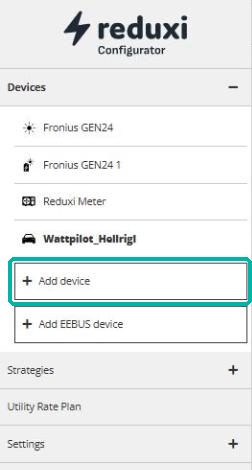

Snímek obrazovky levé nabídky Reduxi Configurator (nahoře logo reduxi se slovem Configurator). Sekce Devices (rozbalená, znaménko minus) s položkami: Fronius GEN24 (ikona slunce), Fronius GEN24 1 (ikona střídače), Reduxi Meter (ikona měřiče), Wattpilot (ikona auta, tučně, aktuální položka). Níže: tlačítko + Add device zvýrazněné tyrkysovým obdélníkem a tlačítko + Add EEBUS device. Další položky nabídky: Strategies (znaménko plus), Utility Rate Plan, Settings (znaménko plus). Pravá část obrázku je bílá.
Textový popis tohoto obrázku

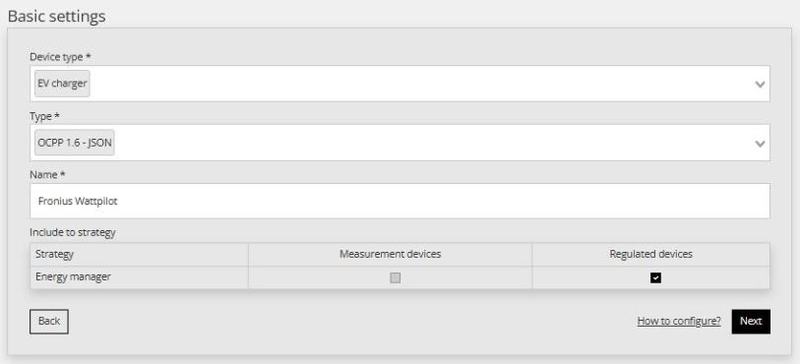

Snímek obrazovky kroku průvodce Reduxi Configurator s názvem Basic settings. Device type *: EV charger (rozbalovací nabídka). Type *: OCPP 1.6 - JSON (rozbalovací nabídka). Name *: Fronius Wattpilot. Sekce Include to strategy: tabulka se sloupci Strategy, Measurement devices, Regulated devices. Jeden řádek: Strategy: Energy manager; Measurement devices: zaškrtávací políčko nezaškrtnuté (zašedlé); Regulated devices: zaškrtávací políčko zaškrtnuté. Tlačítka: Back (obrysové, vlevo), odkaz How to configure? a Next (černé, vpravo).
6.2 Nastavení komunikace
| Pole | Hodnota |
|---|---|
| Identifikátor zařízení |
Sériové číslo Wattpilot, např. 91099800 – přesně číslo na konci URL v aplikaci |
| Connector | 1 |
| Charger type | AC |
| Energy counter | Default |
| Allocate power to EVSE when EV is not connected | Default |
| Per phase max. current |
Auto detect from EVSE nebo Manual override s jištěným proudem, např. 32 A (22 kW) nebo 16 A (11 kW) |
| Forward communication / username / password / measurements to backend OCPP server | prázdné – potřebné jen při souběžném použití externího backendu OCPP |
| Allow new charging session | Always |
| Controller OCPP JSON 1.6 URL | jen pro čtení, např. ws://192.168.31.73/ocpp/1.6/json – tuto adresu zadáte v aplikaci (viz bod 4.2) |
Wattpilot_91099800 → 91099800) a na konci URL OCPP. Bez správného identifikátoru řídicí jednotka nemůže příchozí spojení OCPP přiřadit a nezobrazuje žádná data.Textový popis tohoto obrázku
Snímek obrazovky horní části formuláře Communication channel and device configuration v Reduxi Configurator. Device identifier *: 91099800. Connector *: 1 (rozbalovací nabídka). Charger type *: AC (rozbalovací nabídka). Energy counter: Default (rozbalovací nabídka). Allocate power to EVSE when EV is not connected to EVSE: Default (rozbalovací nabídka). Per phase max. current *: Manual override (rozbalovací nabídka). Per phase max. current manual override: 32; pomocný text: In effect when manual override is selected. Další popisek, Forward communication to backend OCPP server, je oříznut u spodního okraje.
Zkontrolujte hodnoty a kliknutím na Done zařízení uložte.
Textový popis tohoto obrázku
Snímek obrazovky spodní části formuláře Communication channel and device configuration v Reduxi Configurator. Forward measurements to backend OCPP server once every: prázdná rozbalovací nabídka. Allow new charging session: Always (rozbalovací nabídka). Controller OCPP JSON 1.6 URL: ws://192.168.31.73/ocpp/1.6/json. Tlačítka: Back (obrysové, vlevo), odkaz How to configure? a Done (černé, vpravo). Uprostřed je vidět šipku ukazatele myši.
6.3 Test komunikace
U OCPP se Wattpilot k řídicí jednotce připojí sám – IP adresa Wattpilot není potřeba. Znovu otevřete zařízení (Devices → [Wattpilot] → Details) a klikněte vpravo dole na Test communication.
1 a Device identifier musí zobrazit sériové číslo Wattpilot. Konečným důkazem jsou živé hodnoty v Last measurements.Textový popis tohoto obrázku

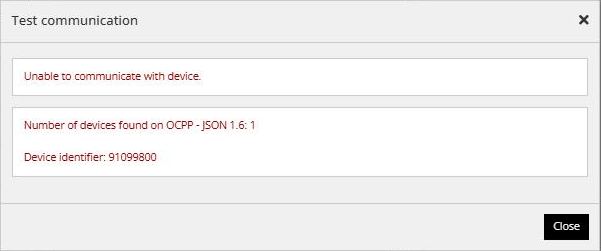

Snímek obrazovky dialogu Test communication v Reduxi Configurator (křížek zavření vpravo nahoře). První rámeček s červeným textem: Unable to communicate with device. Druhý rámeček s červeným textem: Number of devices found on OCPP - JSON 1.6: 1, poté Device identifier: 91099800. Tlačítko: Close (černé, vpravo dole). Pravý okraj obrázku je bílý.
- Number of devices found on OCPP – JSON 1.6 ukazuje, kolik nabíječek je k řídicí jednotce připojeno přes OCPP.
-
Device identifier musí zobrazit sériové číslo Wattpilot (např.
91099800). Pokud se nezobrazí, Wattpilot není připojen – zkontrolujte nastavení v aplikaci (viz bod 4.2). - V aplikaci Wattpilot musí stav OCPP ukazovat Verbunden / Connected.
- Závěrečná kontrola: živé hodnoty a Communication error =
OFF(viz bod 7).
7 Kontrola naměřených hodnot
Otevřete Devices → [Wattpilot] → Last measurements:
Textový popis tohoto obrázku
Snímek obrazovky stránky zařízení Reduxi s kartami Last measurements (vybraná), Analyze, Archive, Details. Karta Control type: přepínač s Auto (vybráno, tyrkysové), Manual, Off (černé); časová značka 14. 10. 2026 19:00:57. Karta Current: Current L1 0.00 A; Current L2 0.00 A; Current L3 0.00 A; Max. current per phase 32.00 A; Per phase current setpoint (bez hodnoty, jednotka A). Karta Power: Active power 0.0 kW; Import active power 0.0 kW; Max. active power 22.1 kW; Min. active power 0.0 kW; Priority 0.00. Karta Energy: Import active energy 953.4 kWh; Import active energy - session 3.5 kWh. Karta Other: Communication error OFF; Control type AUTO; State name AVAILABLE. Každá hodnota má časovou značku 14. 10. 2026 kolem 19:01. Vpravo nahoře je ukazatel myši.
| Hodnota | Význam |
|---|---|
| Control type |
Auto = řízeno strategií Reduxi · Manual · Off
|
| Current L1 / L2 / L3 | Nabíjecí proud na fázi |
| Max. current per phase | Maximální proud nabíječky (např. 32 A) |
| Active power / Max. active power | Aktuální nabíjecí výkon a maximální výkon (např. 22.1 kW) |
| Import active energy / session | Celková nabitá energie a energie aktuálního nabíjení |
| Chyba komunikace | Musí být OFF
|
| State name | Aktuální stav nabíječky, např. AVAILABLE, když není připojeno žádné auto |
✓ Shrnutí
Příprava (body 1–3): Wattpilot a Reduxi Controller ve stejné síti, řídicí jednotka s pevnou IP adresou, sériové číslo Wattpilot po ruce.
Aplikace Wattpilot (bod 4): zapněte OCPP1.6J, protokol WS, host = IP adresa řídicí jednotky, cesta /ocpp/1.6/json/, “SN zur URL hinzufügen” zapnuto (povinné).
Přidání do Reduxi (body 5–6): EV charger · OCPP 1.6 - JSON, device identifier = sériové číslo, konektor 1, AC.
Uvedení do provozu (bod 7): aplikace ukazuje “Connected”, Reduxi zobrazuje živé hodnoty a communication error OFF.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Stav v aplikaci zůstává “Started” / “Not connected” | Zkontrolujte, zda je zapnuto “SN zur URL hinzufügen”, dále host (IP adresa řídicí jednotky), protokol WS (ne WSS), cestu /ocpp/1.6/json/ a zda jsou obě zařízení ve stejné síti. |
| Aplikace ukazuje “Connected”, ale Reduxi nezobrazuje žádná data | Device identifier v Reduxi se musí přesně shodovat se sériovým číslem na konci URL (např. 91099800). “SN zur URL hinzufügen” musí být zapnuto. |
| Spojení se ztratí po restartu routeru | Řídicí jednotka získala novou IP adresu. Zarezervujte v routeru pevnou IP adresu a aktualizujte host v aplikaci. |
| Nežádoucí chování nabíjení, když je řídicí jednotka offline | Nastavte Fallback current v nabídce OCPP v aplikaci (viz bod 4.3). |
| Řízení zátěže omezuje nesprávnou fázi | Zkontrolujte přiřazení fází v aplikaci a v Reduxi (Advanced configuration → “L1/L2/L3 is connected to main feed”). |
| Auto nezačne nabíjet | OCPP aktivuje správu přístupu – zkontrolujte v Reduxi Allow new charging session = Always. |
