Jak připojit nabíječku elektromobilů (OCPP 1.6J) k řídicí jednotce Reduxi
Obecný návod k připojení jakéhokoli wallboxu kompatibilního s OCPP 1.6J k Reduxi Controller, aby mohl nabíjení sledovat a řídit podle přebytku z FVE a řízení zátěže.
1 Technická dokumentace
OCPP (Open Charge Point Protocol) je otevřený protokol mezi nabíječkou elektromobilů a řídicím systémem, nezávislý na výrobci. V tomto řešení Reduxi Controller funguje jako lokální server OCPP (centrální systém) a nabíječka se k němu připojuje jako nabíjecí bod – cloudová služba není potřeba. Takto lze připojit každou nabíječku, která podporuje OCPP 1.6J (JSON přes WebSocket) a umožňuje volně nastavit adresu serveru.
Dokumenty výrobce:
- Příručka OCPP vaší nabíječky – kde se OCPP zapíná, jaká pole existují (URL serveru, charge point ID, bezpečnostní profil) a které zprávy OCPP jsou podporovány
- Open Charge Alliance – specifikace OCPP 1.6: openchargealliance.org
2 Potřebné vybavení
- Nabíječka elektromobilů kompatibilní s OCPP 1.6J, nainstalovaná a uvedená do provozu kvalifikovaným elektrikářem
- Nabíječka připojená ke stejné místní síti jako Reduxi Controller (Wi‑Fi nebo LAN přes router)
- Přístup k nastavení OCPP nabíječky – aplikace výrobce, místní webové rozhraní nebo instalační nástroj
- Reduxi Controller se statickou IP adresou a odpovídající rezervací IP v routeru (např.
192.168.31.73, viz bod 3.3) – adresa se také zobrazí v Reduxi Configurator jako Controller OCPP JSON 1.6 URL, když zařízení přidáváte - Charge point ID nabíječky (často sériové číslo – zobrazené v aplikaci, webovém rozhraní nebo na štítku)
- Notebook nebo tablet s přístupem k internetu pro Reduxi Configurator
3 Přehled systému a síť
Nabíječka naváže spojení WebSocket s Reduxi Controller a představí se svým charge point ID. Řídicí jednotka přiřadí spojení zařízení se stejným identifikátorem zařízení, poté čte naměřené hodnoty a posílá limity nabíjení.
3.1 Jak funguje komunikace OCPP
OCPP je protokol typu push: spojení naváže nabíječka, ne řídicí jednotka. Nabíječka (klient OCPP) otevře trvalé spojení WebSocket s Reduxi Controller (server OCPP) a drží ho otevřené. Veškeré zprávy v obou směrech pak probíhají přes toto jediné spojení: nabíječka sama posílá svůj stav a hodnoty z měřidla a řídicí jednotka jí stejným kanálem posílá zpět limity nabíjení.
| Směr | Zprávy | Účel |
|---|---|---|
| Nabíječka → řídicí jednotka | BootNotification, Heartbeat | Registrace po spuštění a udržování spojení |
| Nabíječka → řídicí jednotka | StatusNotification, MeterValues, Start/StopTransaction | Stav nabíječky, proudy, výkon a energie – nabíječka je posílá sama ve vlastním intervalu |
| Řídicí jednotka → nabíječka | SetChargingProfile | Limit nabíjecího proudu podle přebytku z FVE a řízení zátěže |
| Řídicí jednotka → nabíječka | TriggerMessage, RemoteStart/Stop | Vyžádání aktuálních hodnot, zahájení nebo ukončení nabíjení |
3.2 Adresy a URL
| Komponenta | Role | Adresa / nastavení |
|---|---|---|
| Reduxi Controller | Server OCPP (centrální systém) | ws://<Controller IP>/ocpp/1.6/json |
| Nabíječka elektromobilů | Klient OCPP (nabíjecí bod) | Připojuje se na výše uvedenou URL + své charge point ID |
| Úplná URL, kterou nabíječka používá | – | ws://192.168.31.73/ocpp/1.6/json/<Charge point ID> |
ws:// (nešifrované, pouze místní síť). Některé nabíječky povolují jen wss:// nebo vyžadují certifikát či bezpečnostní profil – ty se k řídicí jednotce lokálně připojit nemohou. Pokud je to možné, zvolte WS, bezpečnostní profil 0 nebo None.3.3 Statická IP adresa pro řídicí jednotku + rezervace v routeru
Protože se nabíječka vždy připojuje na pevnou adresu, potřebuje Reduxi Controller IP adresu, která se nikdy nemění. Proveďte obojí – statická IP adresa udrží adresu v řídicí jednotce, rezervace zabrání routeru přidělit stejnou adresu jinému zařízení:
192.168.31.73. Řídicí jednotka se identifikuje podle MAC adresy – pokud používá LAN i Wi‑Fi, zarezervujte adresu pro rozhraní, které je skutečně připojené.
3.4 Připojení k externímu backendu OCPP – řídicí jednotka jako proxy
Většina nabíječek se umí připojit jen k jednomu backendu OCPP. Pokud je vedle Reduxi stále potřeba backend – např. provozovatel nabíjecích bodů (CPO) pro vyúčtování a RFID nebo cloud výrobce – funguje Reduxi Controller jako proxy: nabíječka se připojuje pouze k řídicí jednotce, ta předává komunikaci OCPP externímu backendu a jeho odpovědi posílá zpět nabíječce.
- V nabíječce: zadejte pouze URL Reduxi Controller (viz bod 4.2) – ne adresu backendu.
- V Reduxi: zadejte URL backendu (a uživatelské jméno / heslo, pokud je backend vyžaduje) do polí Forward communication zařízení (viz bod 6.2). Použijte URL přesně tak, jak ji poskytl provozovatel backendu.
- Řízení zůstává lokální: nabíjecí proud nastavuje Reduxi Controller v místní síti – nabíjení z přebytku FVE a řízení zátěže fungují i při výpadku internetu nebo backendu.
- Bez externího backendu: nechte pole Forward communication prázdná.
4 Nastavení OCPP v nabíječce
Názvy nabídek se u jednotlivých výrobců liší. Kroky níže popisují nastavení, která potřebuje každá nabíječka OCPP 1.6J – odpovídající pole hledejte v aplikaci nebo webovém rozhraní nabíječky (často v části Network, Backend, Connectivity nebo OCPP).
4.1 Zapnutí OCPP 1.6J
4.2 Nastavení serveru OCPP
Zadejte následující hodnoty. V závislosti na nabíječce se adresa zadává jako jedna úplná URL nebo rozdělená do několika polí:
| Pole (typické názvy) | Hodnota |
|---|---|
| Server URL / Central system URL / Backend URL |
ws://192.168.31.73/ocpp/1.6/json/ (IP adresa řídicí jednotky) |
| nebo rozdělené: Protocol · Host · Port · Path |
WS · IP adresa řídicí jednotky · 80 · /ocpp/1.6/json/
|
| Charge point ID / Charge box identity / Station ID | Jedinečné ID, obvykle sériové číslo, např. CP123456
|
| Append ID to URL / Add SN to URL | On – pokud nabíječka tuto možnost nabízí |
| Username / Password (Basic Auth) | prázdné |
| Security profile / TLS / Certificate | None / 0
|
ws://192.168.31.73/ocpp/1.6/json/CP123456. Některé nabíječky přidají ID automaticky (možnost “Append ID to URL”), jiné očekávají úplnou URL včetně ID. Dbejte na to, aby se ID objevilo právě jednou – jinak řídicí jednotka nemůže spojení přiřadit.Uložte nastavení. URL řídicí jednotky se zobrazuje také v Reduxi Configurator (viz bod 6.2).
4.3 Další možnosti OCPP
| Možnost | Doporučení |
|---|---|
| Fallback current / Failsafe current | Nabíjecí proud použitý při ztrátě spojení OCPP s řídicí jednotkou. Nastavte hodnotu, která je bezpečná pro domovní přípojku. |
| Authorization / RFID / Free charging | Mnoho nabíječek s OCPP aktivuje správu přístupu. Povolte v nabíječce volné nabíjení nebo nastavte v Reduxi Allow new charging session = Always (viz bod 6.2). |
| Phase assignment / Phase rotation | Přiřazení fází nabíječky k fázím sítě. Musí odpovídat zapojení, aby řízení zátěže omezovalo správnou fázi. |
| MeterValues interval / Heartbeat | Ponechte výchozí hodnotu; pokud je k dispozici, vhodný je interval MeterValues 10–60 s. |
| Other backends / cloud | Většina nabíječek podporuje jen jeden backend OCPP. Pokud je cloudový backend stále potřeba, použijte místo toho v Reduxi možnost Forward communication – řídicí jednotka pak funguje jako proxy (viz bod 3.4). |
5 Přihlášení do webového rozhraní Reduxi
Reduxi Configurator lze otevřít na dálku přes tunelové připojení v aplikaci Reduxi nebo lokálně ve webovém prohlížeči ve stejné síti. Obě cesty vedou do stejného webového rozhraní.

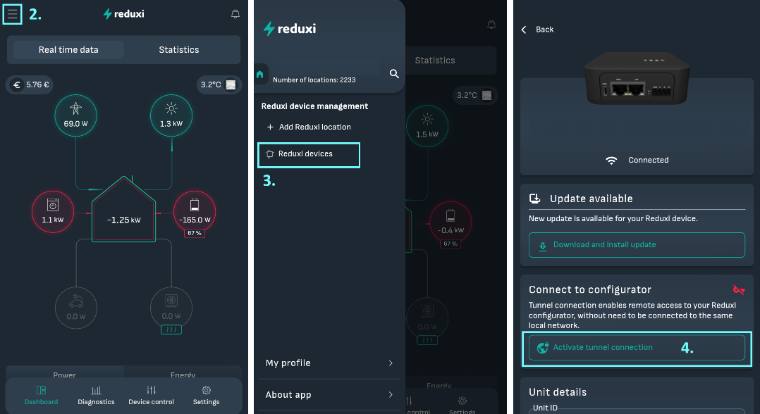

Textový popis tohoto obrázku
Tři obrazovky telefonu s aplikací Reduxi vedle sebe (tmavý motiv) se azurovým zvýrazněním a číselnými štítky. Obrazovka 1 (štítek 2.): dashboard s ikonou nabídky (hamburger) vlevo nahoře zvýrazněnou azurovým rámečkem, logo reduxi, ikona zvonku; karty "Real time data" (vybraná) a "Statistics"; štítky "€ 5.76 €" a "3.2°C"; schéma toku energie s hodnotami 69.0 W (sloup vedení), 1.3 kW (slunce), 1.1 kW (pračka, červený obrys), -165.0 W (baterie, červený obrys, 67 %), dům -1.25 kW a dva zašedlé kruhy s 0.0 W; spodní karty Power a Energy; spodní navigace Dashboard, Diagnostics, Device control, Settings. Obrazovka 2 (štítek 3.): boční nabídka s logem reduxi, "Number of locations: 2233", nadpisem "Reduxi device management", položkami "+ Add Reduxi location" a "Reduxi devices" (zvýrazněna azurovým rámečkem a štítkem 3.) a dole "My profile" a "About app"; dashboard je za ní ztlumený. Obrazovka 3 (štítek 4.): stránka zařízení s "Back", fotografií Reduxi Controller, stavem "Connected"; karta "Update available": "New update is available for your Reduxi device." s tlačítkem "Download and install update"; karta "Connect to configurator" s červenou přeškrtnutou ikonou: "Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network." a tlačítkem "Activate tunnel connection" (zvýrazněno azurovým rámečkem a štítkem 4.); pod ním začátek karty "Unit details" s "Unit ID".
Textový popis tohoto obrázku
Dva snímky obrazovky vedle sebe, s azurovými zvýrazňovacími rámečky a číselnými štítky. Vlevo (označeno 5.): stránka zařízení v aplikaci Reduxi, tmavý motiv. "Back" vlevo nahoře; fotografie černého Reduxi Controller zepředu; stav "Connected" s ikonou Wi-Fi. Karta "Update available": "New update is available for your Reduxi device." a tlačítko "Download and install update". Karta "Connect to configurator" s ikonou klíče: "Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network." a tlačítko "Open configurator" (zvýrazněno azurovým rámečkem a štítkem 5.). Pod tím začátek karty "Unit details" s polem "Unit ID". Vpravo (označeno 6.): Reduxi Configurator otevřený v aplikaci, záhlaví "Tunnel connection" se šipkou zpět a ikonou obnovení. Levý pruh ikon (blesk, vybraná ikona čipu, blesk, graf, ozubené kolo). Stránka "Home" se zelenou ikonou odkazu. Bílý banner: "New patch available. Click here to apply." s křížkem. Čas 09:12:56. Schéma toku energie: Grid (ikona sloupu vedení) 0.000 kW; Solar (ikona slunce) 1.700 kW; dům uprostřed 1.700 kW; ikona pračky 0.900 kW (vlevo); ikona baterie na 67 % (vpravo) s 0.000 kW a 0.800 kW; EV charger (ikona auta, vlevo dole) a HVAC (vpravo dole), každé s pomlčkou; černý štítek "Energy manager" dole.

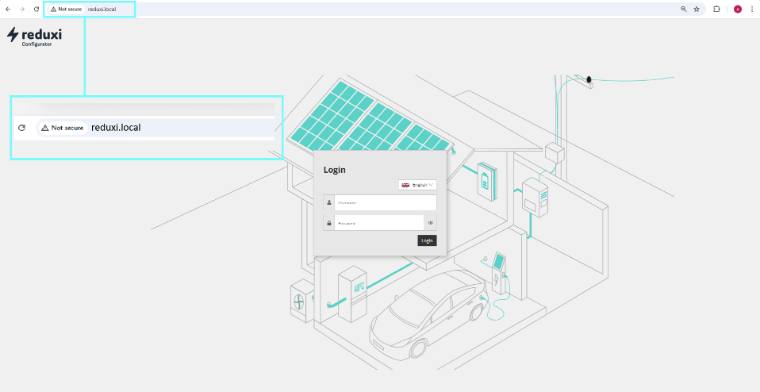

http://192.168.31.73) nebo http://reduxi.local.admin · Heslo: admin (tovární nastavení).Textový popis tohoto obrázku
Snímek obrazovky okna prohlížeče (panel nástrojů ve stylu Chrome) s přihlašovací stránkou Reduxi Configurator. Adresní řádek zobrazuje varování "Not secure" a adresu "reduxi.local"; je zvýrazněn azurovým rámečkem a zvětšen ve druhém azurovém rámečku s "Not secure" a "reduxi.local". Stránka: logo reduxi Configurator vlevo nahoře; na pozadí linková ilustrace domu se solárními panely, wallboxu, nabíječky elektromobilů a auta. Uprostřed přihlašovací okno s nadpisem "Login", výběrem jazyka (vlajka, English), polem uživatelského jména (malý zástupný text), polem hesla s ikonou oka a černým tlačítkem "Login".

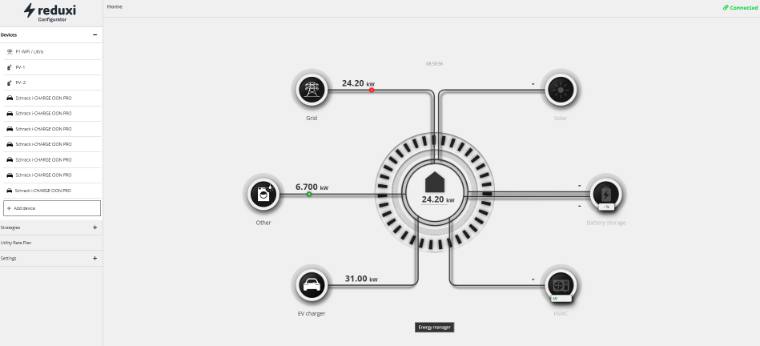

Textový popis tohoto obrázku
Snímek obrazovky úvodní stránky Reduxi Configurator (logo reduxi Configurator vlevo nahoře, název stránky "Home", zelený stav "Connected" vpravo nahoře). Levý postranní panel: "Devices" (rozbalený) s položkami: "P1-WiFi / Ultra", "PV-1", "PV-2", pak šest položek s ikonou auta s malými názvy (končí "i-CHARGE CION PRO"), poté tlačítko "+ Add device". Níže: "Strategies" (plus), "Utility Rate Plan" (malý text), "Settings" (plus). Hlavní část: schéma toku energie s domem uprostřed ukazujícím 24.20 kW. Grid (ikona sloupu vedení) 24.20 kW s červenou tečkou na lince; Solar (zašedlé, pomlčka); Other (vlevo) 6.700 kW se zelenou tečkou; Battery storage (zašedlé, pomlčky); EV charger (ikona auta, vlevo dole) 31.00 kW; HVAC (zašedlé, vpravo dole). Černý štítek "Energy manager" dole.
ws://<Controller IP>/ocpp/1.6/json.6 Přidání nabíječky do Reduxi
6.1 Základní nastavení

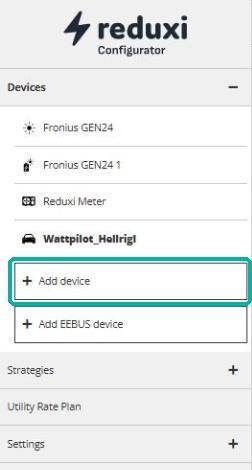

Textový popis tohoto obrázku
Snímek obrazovky levé nabídky Reduxi Configurator. Nahoře: logo reduxi Configurator. Sekce "Devices" (rozbalená, znaménko minus) s položkami: "Fronius GEN24" (ikona slunce), "Fronius GEN24 1" (ikona zařízení), "Reduxi Meter" (ikona měřiče), "Wattpilot" (ikona auta, tučně). Níže: tlačítko "+ Add device" zvýrazněné zeleným rámečkem a druhé tlačítko "+ Add EEBUS device". Pak "Strategies" (znaménko plus), "Utility Rate Plan", "Settings" (znaménko plus).

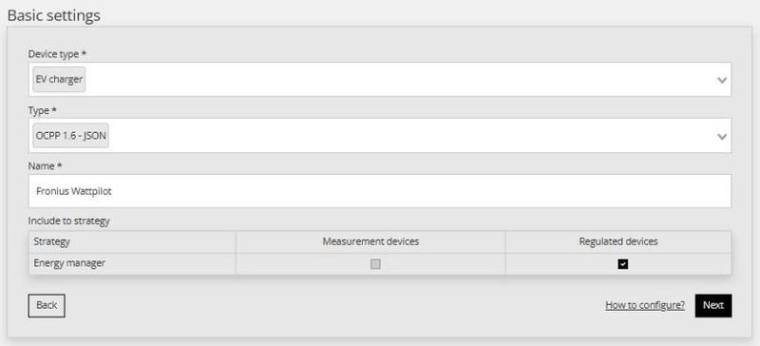

Textový popis tohoto obrázku
Snímek obrazovky kroku "Basic settings" v Reduxi Configurator při přidávání nabíječky elektromobilů. Pole (označená hvězdičkou): Device type: EV charger (rozbalovací nabídka); Type: OCPP 1.6 - JSON (rozbalovací nabídka); Name: Fronius Wattpilot (textové pole). Sekce "Include to strategy" s tabulkou: sloupce Strategy, Measurement devices, Regulated devices; řádek "Energy manager": zaškrtávací políčko Measurement devices nezaškrtnuté (zašedlé), zaškrtávací políčko Regulated devices zaškrtnuté. Tlačítka: "Back" (vlevo), odkaz "How to configure?" a černé tlačítko "Next" (vpravo).
6.2 Nastavení komunikace
| Pole | Hodnota |
|---|---|
| Device identifier | Charge point ID nabíječky – přesně ID na konci URL OCPP (rozlišuje velká a malá písmena) |
| Connector |
1 (u nabíječek se dvěma zásuvkami: 1 nebo 2, pro každý konektor jedno zařízení Reduxi) |
| Charger type |
AC (nebo DC pro nabíječky DC) |
| Energy counter | Default |
| Allocate power to EVSE when EV is not connected | Default |
| Per phase max. current | Auto detect from EVSE, nebo Manual override s jištěným proudem, např. 32 A (22 kW) nebo 16 A (11 kW) |
| Forward communication / username / password / measurements to backend OCPP server | prázdné – potřebné jen při souběžném použití externího backendu OCPP: URL backendu a případně uživatelské jméno / heslo (viz bod 3.4) |
| Allow new charging session | Always |
| Controller OCPP JSON 1.6 URL | jen pro čtení, např. ws://192.168.31.73/ocpp/1.6/json – tuto adresu zadáte v nabíječce (viz bod 4.2) |
Textový popis tohoto obrázku
Snímek obrazovky kroku "Communication channel and device configuration" v Reduxi Configurator pro nabíječku OCPP (dole oříznuto). Pole: Device identifier *: 91099800; Connector *: 1 (rozbalovací nabídka); Charger type *: AC (rozbalovací nabídka); Energy counter: Default (rozbalovací nabídka); Allocate power to EVSE when EV is not connected to EVSE: Default (rozbalovací nabídka); Per phase max. current *: Manual override (rozbalovací nabídka); Per phase max. current manual override: 32, s malou poznámkou "In effect when manual override is selected"; další popisek "Forward communication to backend OCPP server" (oříznuto).
Zkontrolujte hodnoty a kliknutím na Done zařízení uložte.
Textový popis tohoto obrázku
Snímek obrazovky spodní části formuláře nastavení zařízení v Reduxi Configurator (šedý, nahoře oříznutý). Pole: "Forward measurements to backend OCPP server once every": prázdná rozbalovací nabídka; "Allow new charging session": Always (rozbalovací nabídka); "Controller OCPP JSON 1.6 URL": ws://192.168.31.73/ocpp/1.6/json. Nad polem URL je vidět ukazatel myši. Tlačítka dole: "Back" (vlevo), odkaz "How to configure?" a černé tlačítko "Done" (vpravo).
6.3 Test komunikace
U OCPP se nabíječka k řídicí jednotce připojí sama – IP adresa nabíječky není potřeba. Znovu otevřete zařízení (Devices → [Charger] → Details) a klikněte vpravo dole na Test communication.

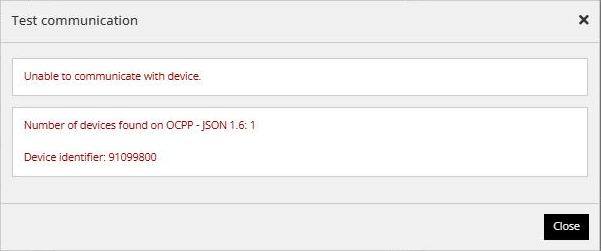

Textový popis tohoto obrázku
Snímek obrazovky dialogu s názvem "Test communication" s křížkem zavření vpravo nahoře. První rámeček s červeným textem: "Unable to communicate with device." Druhý rámeček s červeným textem: "Number of devices found on OCPP - JSON 1.6: 1" a "Device identifier: 91099800". Černé tlačítko "Close" vpravo dole.
- 1Number of devices found on OCPP – JSON 1.6 ukazuje, kolik nabíječek je k řídicí jednotce připojeno přes OCPP.
- 2Device identifier musí zobrazit charge point ID vaší nabíječky. Pokud se nezobrazí, nabíječka není připojena – zkontrolujte nastavení OCPP (viz bod 4.2).
- 3V nabíječce by stav OCPP / backendu měl ukazovat Connected nebo Accepted.
- 4Závěrečná kontrola: živé hodnoty a Communication error = OFF (viz bod 7).
7 Kontrola naměřených hodnot
Otevřete Devices → [Charger] → Last measurements:
Textový popis tohoto obrázku
Snímek obrazovky stránky zařízení v Reduxi Configurator, karta "Last measurements" (vybraná); další karty: Analyze, Archive, Details. Rámeček Control type: tlačítka Auto (zelené, vybrané), Manual, Off (černé), s časovou značkou (14.10.2026, malá). Rámeček Current: Current L1 0.00 A; Current L2 0.00 A; Current L3 0.00 A; Max. current per phase 32.00 A; Per phase current setpoint: prázdná hodnota, jednotka A. Rámeček Power: Active power 0.0 kW; Import active power 0.0 kW; Max. active power 22.1 kW; Min. active power 0.0 kW; Priority 0.00. Rámeček Energy: Import active energy 953.4 kWh; Import active energy - session 3.5 kWh. Rámeček Other: Communication error OFF; Control type AUTO; State name AVAILABLE. U každé hodnoty je malá časová značka s datem a časem (14.10.2026).
| Hodnota | Význam |
|---|---|
| Control type |
Auto = řízeno strategií Reduxi · Manual · Off
|
| Current L1 / L2 / L3 | Nabíjecí proud na fázi |
| Max. current per phase | Maximální proud nabíječky (např. 32 A) |
| Active power / Max. active power | Aktuální nabíjecí výkon a maximální výkon (např. 22 kW) |
| Import active energy / session | Celková nabitá energie a energie aktuálního nabíjení |
| Communication error | Musí být OFF
|
| State name | Aktuální stav OCPP nabíječky, např. AVAILABLE, PREPARING, CHARGING, SUSPENDEDEV
|
✓ Shrnutí
Příprava (body 1–3): nabíječka s OCPP 1.6J, nabíječka a Reduxi Controller ve stejné síti, řídicí jednotka se statickou IP adresou + rezervací IP v routeru, externí backend (pokud existuje) předávaný přes Reduxi, charge point ID po ruce.
Nabíječka (bod 4): zapněte OCPP 1.6J, protokol WS, URL serveru ws://<Controller IP>/ocpp/1.6/json/ + charge point ID, bez ověřování / TLS.
Přidání do Reduxi (body 5–6): EV charger · OCPP 1.6 - JSON, device identifier = charge point ID, konektor 1, AC, allow new charging session = Always.
Uvedení do provozu (bod 7): nabíječka ukazuje backend jako připojený, Reduxi zobrazuje živé hodnoty a communication error OFF.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Nabíječka se nepřipojí / stav zůstává “Not connected” | Zkontrolujte URL serveru (IP adresa řídicí jednotky, cesta /ocpp/1.6/json/), protokol WS (ne WSS), port 80, žádné TLS / bezpečnostní profil a zda jsou obě zařízení ve stejné síti. |
| Nabíječka je připojena, ale Reduxi nezobrazuje žádná data | Device identifier v Reduxi se musí přesně shodovat s charge point ID na konci URL (rozlišují se velká a malá písmena). Zkontrolujte, zda ID nechybí nebo není připojeno dvakrát. |
Nabíječka nabízí jen wss:// nebo vyžaduje certifikát |
Lokální připojení k řídicí jednotce není možné. Zkontrolujte aktualizaci firmwaru nebo nastavení pro nešifrované OCPP. |
| Spojení se ztratí po restartu routeru | Řídicí jednotka získala novou IP adresu. Nastavte na řídicí jednotce statickou IP adresu, zarezervujte ji v routeru (viz bod 3.3) a aktualizujte URL serveru v nabíječce. |
| Nežádoucí chování nabíjení, když je řídicí jednotka offline | Nastavte v nabíječce záložní proud (fallback / failsafe current) (viz bod 4.3). |
| Auto nezačne nabíjet | OCPP často aktivuje správu přístupu – nastavte v Reduxi Allow new charging session = Always nebo povolte v nabíječce volné nabíjení. |
| Nabíjecí proud se nesnižuje | Nabíječka musí podporovat SmartCharging (SetChargingProfile). Zkontrolujte dokumentaci OCPP nabíječky a verzi firmwaru. |
| Řízení zátěže omezuje nesprávnou fázi | Zkontrolujte přiřazení fází v nabíječce a v Reduxi (Advanced configuration → “L1/L2/L3 is connected to main feed”). |
| Externí backend (CPO / cloud) nedostává žádná data | Nabíječka musí být připojena jen k Reduxi. Zadejte URL backendu a přihlašovací údaje v Reduxi v části Forward communication (viz bod 3.4). |
| OCPP je připojeno, ale řízení nebo naměřené hodnoty nefungují správně | Možná jde o úpravu protokolu OCPP specifickou pro výrobce – kontaktujte podporu Reduxi na support@reduxi.zendesk.eu (viz poznámka níže). |
