Jak připojit hybridní střídač FOX ESS G-Max C&I k řídicí jednotce Reduxi
Připojte hybridní střídač FOX ESS G-Max C&I k Reduxi Controller přes Modbus TCP/IP, aktivujte na střídači dálkové ovládání a přidejte ho v Configurator.
Textový popis tohoto obrázku

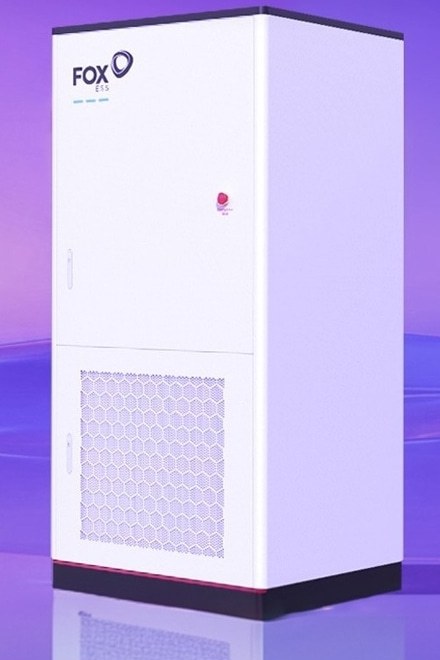

Fotografie (produktový render) vysoké bílé skříně, pohled z úhlu na fialovém přechodovém pozadí s odlesky na podlaze. Logo 'FOX ESS' je natištěné vlevo nahoře na předních dveřích, pod ním jsou tři krátké azurové čárky. Vpravo na horních dveřích je malé červené kulaté tlačítko nebo označení s drobným textem. Dolní část přední strany má ventilační mřížku se šestiúhelníkovým vzorem a tmavý podstavec. Oboje dveře mají vlevo malou svislou rukojeť.
1 Technická dokumentace
FOX ESS G-Max je hybridní střídač pro komerční a průmyslové využití (C&I). Reduxi Controller s ním komunikuje přes místní síť protokolem Modbus TCP/IP, čte naměřené hodnoty a posílá příkazy strategií Reduxi. Nastavení na střídači se provádí přímo v jeho rozhraní.
Dokumenty výrobce:
- Web FOX ESS – informace o produktech a kontakt (web, EN)
- Stahování FOX ESS – datové listy, příručky a další dokumenty (web, EN)
2 Potřebné vybavení
- Reduxi Controller (nainstalovaný a online)
- Hybridní střídač FOX ESS G-Max, uvedený do provozu
- Připojení střídače přes LAN do stejné sítě jako Reduxi Controller (router nebo switch)
- Přístup do rozhraní střídače pro změnu síťových nastavení a typu řízení
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
3 Přehled systému a zapojení
Reduxi Controller a střídač komunikují přes místní síť. Není potřeba žádná další brána. Router také připojuje systém k internetu.
Textový popis tohoto obrázku

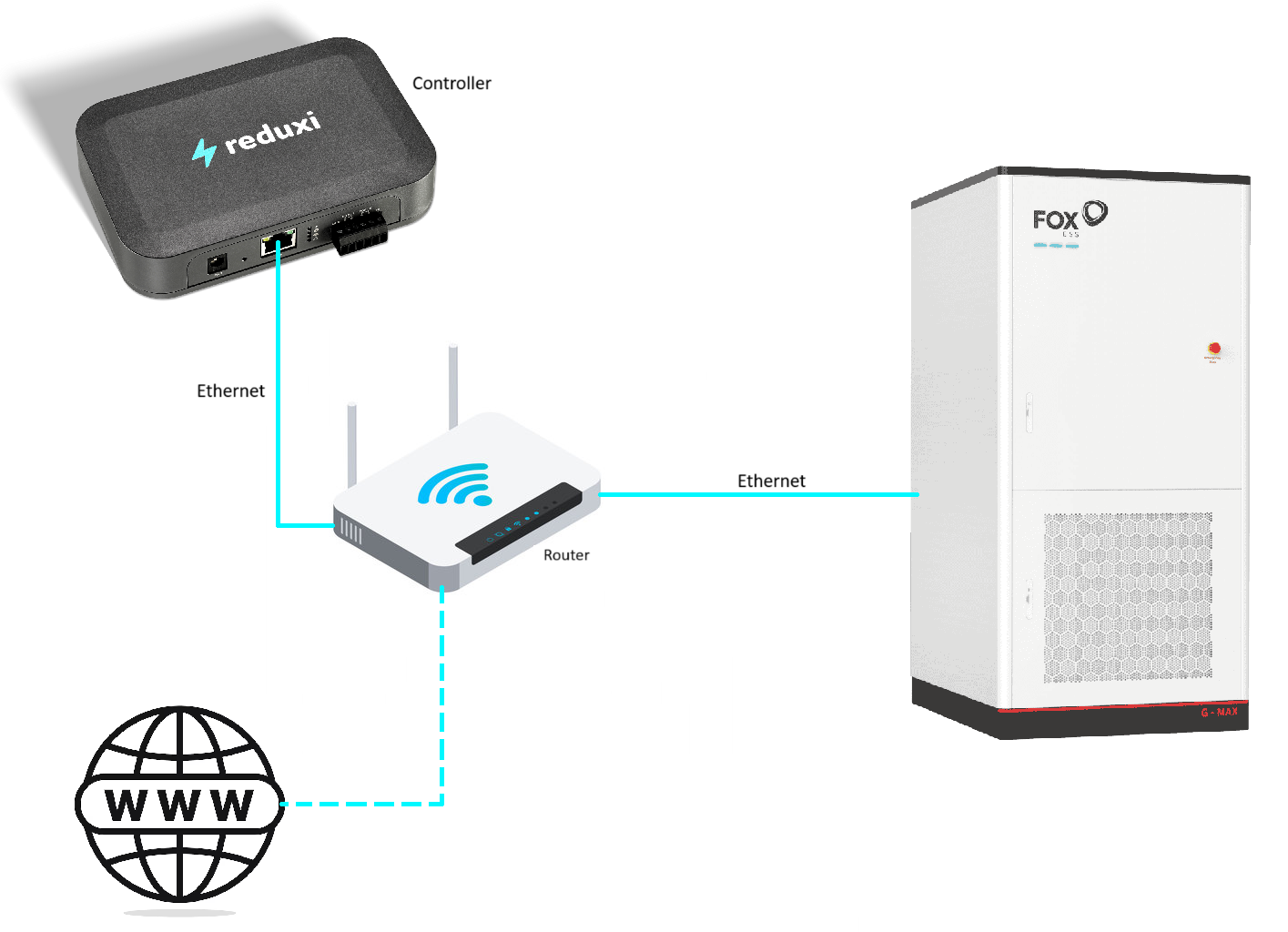

Schéma síťového připojení. Vlevo nahoře: řídicí jednotka Reduxi (tmavě šedý rámeček s logem reduxi, popisek 'Controller') s kabelem Ethernet (azurová čára, popisek 'Ethernet') vedoucím dolů k routeru Wi-Fi (popisek 'Router'). Z routeru vede druhá azurová čára s popiskem 'Ethernet' doprava k vysoké bílé skříni s logem FOX ESS a označením G-MAX (FOX ESS G-Max). Z routeru vede přerušovaná azurová čára dolů k ikoně zeměkoule s textem 'WWW' vlevo dole (internet).
| Připojení | Od | To | Poznámka |
|---|---|---|---|
| LAN (Modbus TCP/IP) | Reduxi Controller | Router / switch | Stejná síť jako střídač |
| LAN (Modbus TCP/IP) | FOX ESS G-Max | Router / switch | Port 502, statická IP adresa |
| LAN | Router | Internet | Potřebné pro Reduxi Cloud a aplikaci |
4 Konfigurace střídače
Než se Reduxi může připojit, jsou na střídači potřeba dvě nastavení. Obě se provádějí přímo v rozhraní střídače.
4.1 Nastavení statické IP adresy
Textový popis tohoto obrázku
Fotografie tmavé dotykové obrazovky FOX ESS G-Max (logo 'FOX' částečně vidět dole) se stránkou nastavení sítě s odlesky na skle. Tři bloky: eth0 (označený červeným obdélníkem), eth1 a eth2. Pole eth0: DNS address (začerněno), IP address (začerněno), Subnet mask (začerněno), Default gateway (začerněno), MAC address (začerněno), Target IP address1 (začerněno), Subnet mask1 (začerněno), Priority: 0, Target IP address2 (začerněno), Subnet mask2 (začerněno), Priority: 0. Pole eth1: DNS address (začerněno), IP address (začerněno), Subnet mask (začerněno), Default gateway (prázdné), MAC address: f0:22:1d:a4:4a:1(poslední znak oříznut). Pole eth2: DNS address (začerněno), IP address (začerněno), Subnet mask (začerněno), Default gateway (prázdné), MAC address: f0:22:1d:a4:4a:1f. Vlevo dole je tyrkysové tlačítko 'Return to Home'.
4.2 Aktivace dálkového ovládání
5 Přihlášení do webového rozhraní Reduxi
Zařízení se přidává v Configurator, tedy ve webovém rozhraní Reduxi Controller. Nepřidává se v samotné aplikaci Reduxi ani v Reduxi Cloud. Otevřít ho můžete dvěma způsoby:
Doporučeno
http://reduxi.local.Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
reduxi.app) otevřete lokalitu, pak Manage location → OEM devices → Activate tunnel connection, potvrďte tlačítkem OK a počkejte asi 30 sekund. Poté klikněte na Go to controller. Configurator se otevře na nové kartě bez hesla.http://reduxi.local. IP adresu najdete v seznamu zařízení v routeru nebo v aplikaci v části Reduxi devices.admin · Heslo admin (tovární nastavení). Pokud bylo při instalaci změněno, použijte nové. Nejde o heslo k vašemu účtu Reduxi.Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Takto by to mělo vypadat:
Textový popis tohoto obrázku
Snímek obrazovky stránky Reduxi Configurator Home. Levé menu s logem reduxi Configurator; sekce Devices (rozbalená) s položkami Kostal Plenticore G2 IP=131, Kostal Plenticore G2 IP=133 a P1 WiFi / Ultra, pak tlačítka Add device a Add EEBUS device; níže: Strategies (+), Utility Rate Plan, Settings (+). Horní lišta: nadpis Home, zelená ikona odkazu a zelená ikona cloudu vpravo. Hlavní část: čas 14:53:27 a schéma toku energie s domem uprostřed ukazujícím 6.700 kW, Grid 0.000 kW, Solar 6.700 kW, Other 3.000 kW, Battery storage 0.000 kW a 3.700 kW, EV charger (pomlčka) a HVAC (pomlčka). Vpravo dole malý text zápatí.
admin není váš účet Reduxi. reduxi.local funguje jen ve stejné síti jako řídicí jednotka.6 Přidání zařízení do Reduxi
Nejprve otevřete Configurator, viz bod 5. Zařízení se přidává pomocí průvodce ve dvou krocích.
6.1 Základní nastavení
FOX ESS G-Max. Zaškrtněte strategie, kterých se má střídač účastnit, a klikněte na Next.Textový popis tohoto obrázku
Snímek obrazovky seznamu zařízení v levém menu Reduxi Configurator. Nadpis 'Devices'. Řádky shora dolů (každý s malou ikonou, která je sotva vidět): Heizstab Wärmepumpe; Iskraemeco AM550; Ochsner GMLW 9Plus; SolarEdge; SolarEdge Slave; Zaptec PRO; myPV. Pod seznamem dvě tlačítka: '+ Add device', označené červeným obdélníkem, a '+ Add EEBUS device'.
Textový popis tohoto obrázku

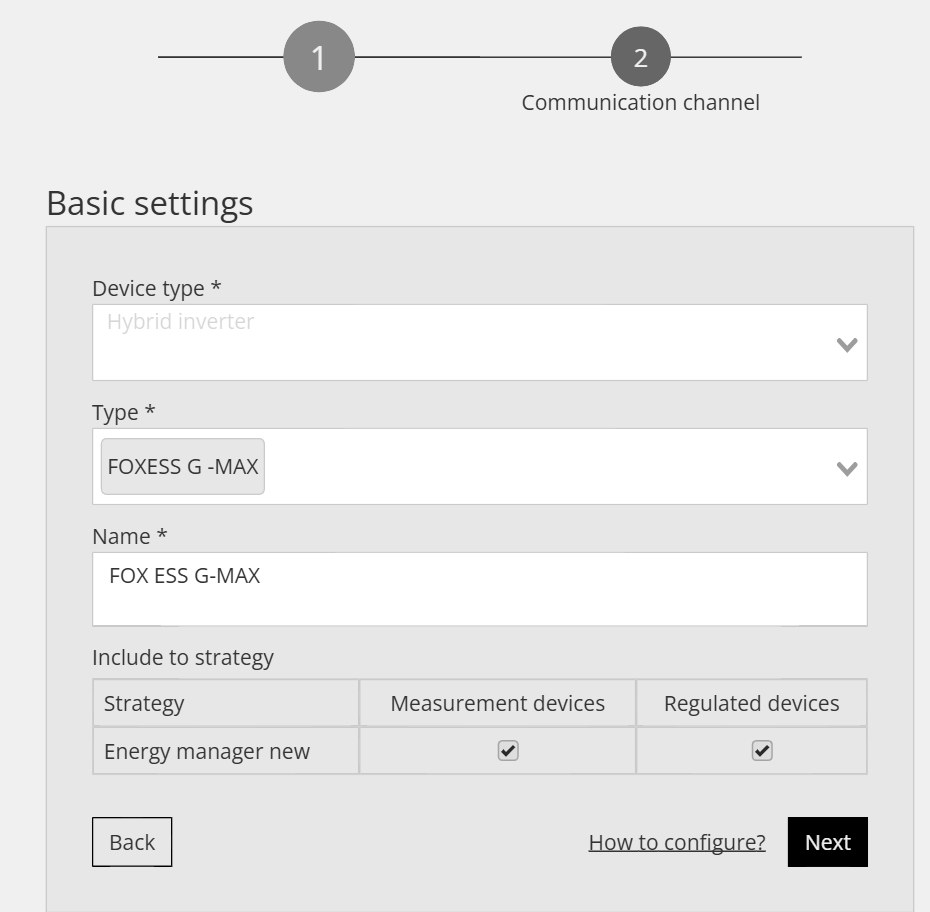

Snímek obrazovky průvodce přidáním zařízení v Reduxi Configurator, 'Basic settings'. Indikátor kroků nahoře: krok 1 a krok 2 (kruh 2 s popiskem 'Communication channel'). Device type *: Hybrid inverter (zašedlý text). Type *: FOXESS G -MAX (vybraný štítek). Name *: FOX ESS G-MAX. Tabulka 'Include to strategy' se sloupci Strategy, Measurement devices, Regulated devices; řádek 'Energy manager new': obě zaškrtávací políčka zaškrtnutá. Tlačítka: Back (vlevo), odkaz 'How to configure?' a Next (vpravo, černé).
6.2 Nastavení komunikace
Druhý krok nastavuje komunikační kanál pro Modbus TCP/IP mezi Reduxi Controller a střídačem.
| Parametr | Hodnota |
|---|---|
| Připojení | TCP/IP |
| IP | IP adresa FOX ESS G-Max (statická adresa z bodu 4.1). Scan for IP ji může vyhledat v síti. |
| Port |
502 (výchozí) |
| Extended IP recovery | Nechte zapnuté (výchozí) |
| Modbus unit ID | Stejné ID, jaké je nastaveno na střídači (výchozí 1) |
| Rated power of inverter | Podle střídače (výchozí 100 kW) |
| Is electricity meter installed? / Is PV installed? | Nastavte podle vašeho systému (obě jsou ve výchozím nastavení zapnuté) |
Textový popis tohoto obrázku

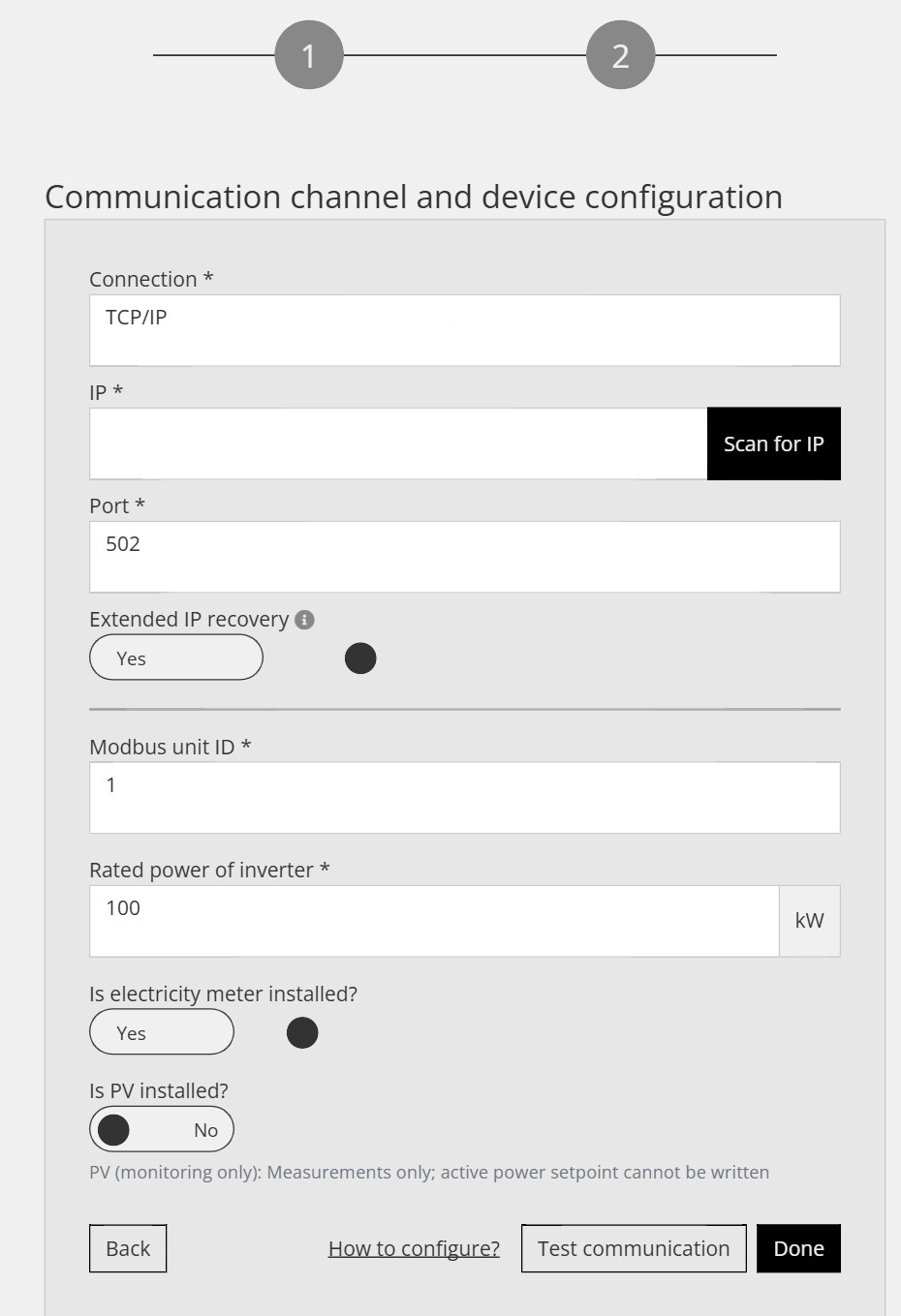

Snímek obrazovky průvodce přidáním zařízení v Reduxi Configurator, krok 2 ze 2 (nahoře dva očíslované kruhy, kruh 2 je aktuální krok). Nadpis sekce: 'Communication channel and device configuration'. Connection *: TCP/IP. IP *: prázdné, s černým tlačítkem 'Scan for IP'. Port *: 502. Extended IP recovery (s ikonou informace): přepínač Yes (zapnuto). Modbus unit ID *: 1. Rated power of inverter *: 100, jednotka kW. Is electricity meter installed?: přepínač Yes (zapnuto). Is PV installed?: přepínač No (vypnuto); nápověda: 'PV (monitoring only): Measurements only; active power setpoint cannot be written'. Tlačítka dole: Back (vlevo), odkaz 'How to configure?', Test communication a Done (černé).
6.3 Test komunikace
Klikněte na Test communication dole v průvodci. Jednorázově ověří spojení Modbus TCP/IP a nic neuloží. Pokud je výsledek v pořádku, klikněte na Done. Zařízení vytvoří až Done.
Textový popis tohoto obrázku
Snímek obrazovky spodní lišty tlačítek stránky Reduxi Configurator. Vlevo: tlačítko 'Back'. Vpravo: tlačítko 'Test communication' (označené azurovým rámečkem) a tmavé tlačítko 'Done'.
Textový popis tohoto obrázku
Snímek obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbalovací nabídka). IP *: 192.168.50.243, s tlačítkem 'Scan for IP'. Port *: 502, s tlačítkem 'Test port'. Modbus unit ID *: 1. Tlačítka dole: Back (vlevo), Test communication a Done (vpravo). Tlačítko Done je označeno azurovým rámečkem.
Textový popis tohoto obrázku
Snímek obrazovky dialogu Test communication v Reduxi Configurator (křížek zavření vpravo nahoře, tmavé tlačítko Close vpravo dole). Zelený text v bílém rámečku: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Další parametry: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (na obrázku částečně oříznuto); PV_POWER_ACTIVE_MAX: 0.
Textový popis tohoto obrázku
Snímek obrazovky dialogu 'Test communication' v Reduxi Configurator s křížkem zavření vpravo nahoře a černým tlačítkem 'Close' vpravo dole. Červený text: 'Unable to communicate with device.' Červený rámeček s podrobnostmi: 'Unable to communicate with 192.0.2.10 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network.' Dále: 'PING 192.0.2.10 (192.0.2.10) 56(84) bytes of data.' a '--- 192.0.2.10 ping statistics ---' a '2 packets transmitted, 0 received, 100% packet loss, time 1064ms'.
7 Kontrola naměřených hodnot
7.1 Kontrola naměřených hodnot
Otevřete Devices → FOX ESS G-Max → Last measurements. Hodnoty ukazují, zda střídač komunikuje správně.
Textový popis tohoto obrázku
Snímek obrazovky stránky 'Last measurements' zařízení v Reduxi Configurator. Karty: Last measurements (aktivní), Analyze, Archive. Vpravo nahoře: rozbalovací nabídka obnovování 'Without refreshing' a tlačítko obnovení. Karta 'Control type': tlačítka Auto (světle zelené) a Manual (tmavé, vybrané); časová značka 14. 03. 2025 12:49:13. Všechny hodnoty níže mají časovou značku 14. 03. 2025 12:49:01, pokud není uvedeno jinak. Karta PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: prázdné (jednotka kW); enumeration.PV_STATE_NAME: CONNECTED. Karta Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Karta Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Karta Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Karta Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: prázdné (kW); Grid export active power limit: prázdné (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Karta Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (časová značka 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
7.2 Chování řízení
Pro řízení strategiemi Reduxi otevřete Devices → FOX ESS G-Max v Reduxi Configurator a nastavte typ řízení na AUTO. Teprve poté příkazy strategií ovlivňují baterii.
Chcete-li snížit náklady na energii díky dynamickým cenám a tarifům, nastavte strategii podle popisu v článku Strategie pro řídicí jednotku Reduxi. Po přidání zařízení ho můžete sledovat a řídit v aplikaci Reduxi.
✓ Shrnutí
Příprava (body 1–3): Zkontrolujte informace od výrobce, připojte Reduxi Controller a střídač do stejné sítě a poznamenejte si IP adresu střídače.
FOX ESS G-Max (bod 4): Nastavte na střídači statickou IP adresu a aktivujte dálkové ovládání.
Přidání do Reduxi (body 5–6): Otevřete Configurator, přidejte hybridní střídač typu FOX ESS G-Max, zadejte IP adresu, port 502, unit ID a jmenovitý výkon, spusťte Test communication a klikněte na Done.
Uvedení do provozu (bod 7): Zkontrolujte poslední naměřené hodnoty a nastavte typ řízení na AUTO, aby mohly strategie řídit baterii.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Test komunikace selže | Zkontrolujte, zda je IP adresa v Reduxi aktuální adresou střídače, port je 502 a unit ID odpovídá střídači (výchozí 1). Řídicí jednotka a střídač musí být ve stejné síti a na střídači musí být aktivní dálkové ovládání (bod 4.2). |
| Zařízení po čase nebo po restartu routeru přejde do offline | IP adresa střídače se pravděpodobně změnila. Nastavte na střídači statickou IP adresu nebo v routeru rezervaci DHCP (bod 4.1) a zadejte novou adresu v Reduxi. |
| Příkazy strategií nemají na baterii žádný vliv | Nastavte typ řízení zařízení na AUTO v Configurator (bod 7.2) a zkontrolujte, zda je na střídači aktivní dálkové ovládání. |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tam nefunguje. |
reduxi.local se nenačte |
Nejste ve stejné síti. Použijte IP adresu nebo tunel. |
| Test komunikace selže, zařízení je offline | Zkontrolujte dostupnost, IP adresu, port 1502 a unit ID 71 a zda je na střídači zapnutý Modbus. |
