Jak připojit nabíječky elektromobilů ETREL INCH Pro a Core k řídicí jednotce Reduxi
Připojte nabíječku Etrel INCH Pro nebo INCH Core k Reduxi Controller přes Wi‑Fi pomocí OCPP 1.6 JSON a přidejte ji v Configurator.
Textový popis tohoto obrázku

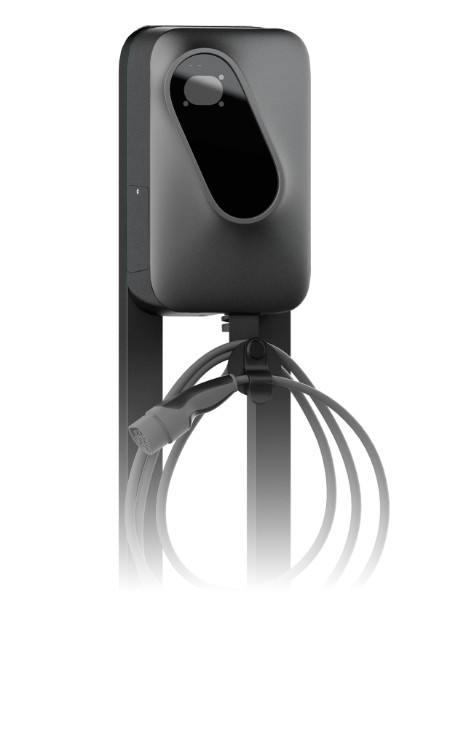

Fotografie nástěnné nabíječky elektromobilů na tmavě šedém sloupku na bílém pozadí. Skříň je tmavě šedá se zaobleným obdélníkovým čelem a černým oválným skleněným panelem s malou světle šedou indikační plochou nahoře. Nabíjecí kabel s konektorem je navinutý ve smyčkách na držáku pod skříní. Spodní část obrázku přechází do bílé. Není viditelný žádný text.
1 Technická dokumentace
Nabíječky Etrel INCH Pro a INCH Core se k Reduxi připojují přes Wi‑Fi protokolem OCPP 1.6 (JSON). Nabíječka se připojuje jako klient k serveru OCPP řídicí jednotky Reduxi. V nabíječce zadáte adresu URL serveru, kterou vygeneruje řídicí jednotka, a v Reduxi zadáte identitu nabíjecího bodu (charge point identity) nabíječky.
Dokumenty výrobce:
- Web společnosti Etrel – informace o produktech a kontakt (web, EN)
- Stahování Etrel – datové listy, příručky a další dokumenty (web, EN)
2 Potřebné vybavení
- Reduxi Controller (nainstalovaný a online)
- Nabíječka Etrel INCH Pro nebo INCH Core, nainstalovaná a připojená k vaší síti Wi‑Fi
- Nabíječka a Reduxi Controller ve stejné síti
- INCH Pro: počítač s webovým prohlížečem. INCH Core: chytrý telefon s aplikací INCH Core
- Administrátorský přístup k nabíječce (viz poznámka níže)
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
3 Přehled systému a zapojení
Nabíječka a Reduxi Controller komunikují přes místní síť. Nabíječka se připojí k vaší síti Wi‑Fi a naváže spojení OCPP s řídicí jednotkou.
| Připojení | Od | To | Poznámka |
|---|---|---|---|
| LAN | Reduxi Controller | Router / switch | Stejná síť jako nabíječka |
| Wi‑Fi | Nabíječka Etrel INCH | Router | Potřebné před nastavením OCPP |
| OCPP 1.6 JSON | Nabíječka Etrel INCH (klient) | Reduxi Controller (server) | Adresu URL serveru vygeneruje řídicí jednotka, viz bod 6.2 |
4 Konfigurace nabíječky
4.1 INCH Pro: nastavení OCPP v prohlížeči
Jakmile je nabíječka připojena k vaší síti Wi‑Fi, můžete ji otevřít přímo: zadejte IP adresu nabíječky do prohlížeče (příklad: 192.168.1.250) a přihlaste se administrátorským přístupem nabíječky.
Textový popis tohoto obrázku

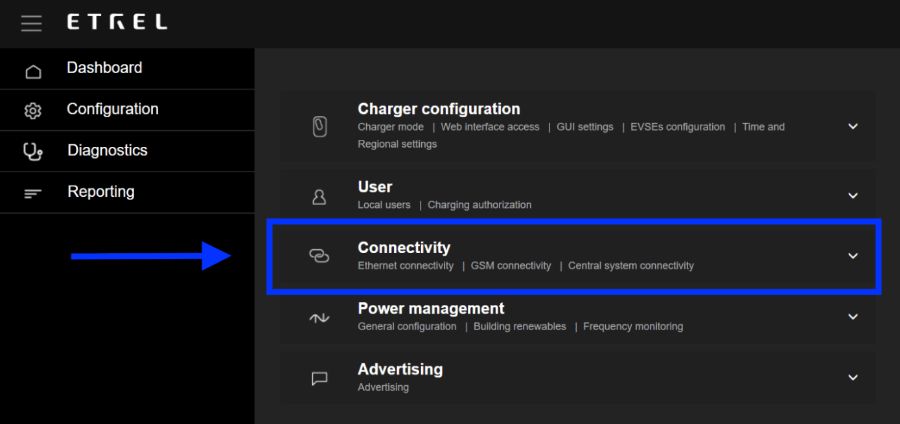

Snímek obrazovky webového rozhraní nabíječky ETREL, tmavý motiv. Záhlaví s ikonou nabídky a logem ETREL. Levé menu: Dashboard, Configuration, Diagnostics, Reporting. V hlavní části je seznam rozbalovacích sekcí: Charger configuration (Charger mode | Web interface access | GUI settings | EVSEs configuration | Time and Regional settings); User (Local users | Charging authorization); Connectivity (Ethernet connectivity | GSM connectivity | Central system connectivity); Power management (General configuration | Building renewables | Frequency monitoring); Advertising (Advertising). Sekce Connectivity je označena modrým obdélníkem a modrá šipka z oblasti levého menu na ni ukazuje.
Textový popis tohoto obrázku

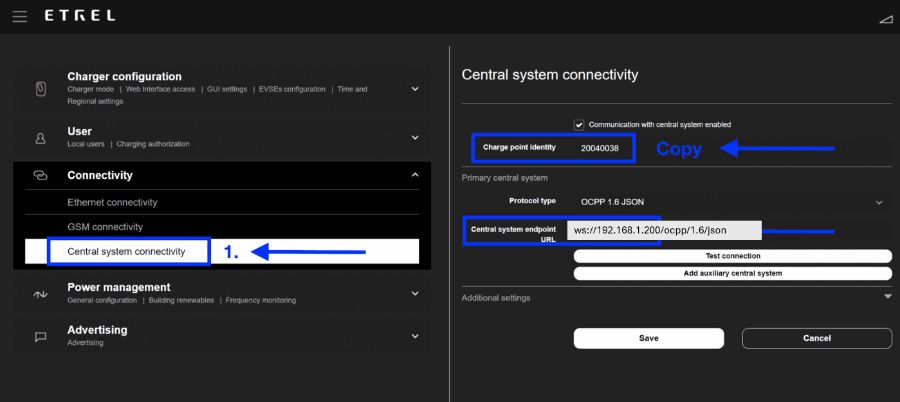

Snímek obrazovky webového rozhraní nabíječky ETREL, tmavý motiv, stránka Central system connectivity. Vlevo: sekce menu Charger configuration, User, Connectivity (rozbaleno, s položkami Ethernet connectivity, GSM connectivity a Central system connectivity), Power management, Advertising. Položka Central system connectivity je zvýrazněna modrým rámečkem s modrým štítkem 1. a šipkou, která na ni ukazuje. Pravý panel: nadpis Central system connectivity; zaškrtnuté políčko Communication with central system enabled; Charge point identity: 20040038, v modrém rámečku, s modrým textem Copy a šipkou ukazující na pole; Primary central system; Protocol type: OCPP 1.6 JSON; Central system endpoint URL: ws://192.168.1.200/ocpp/1.6/json, v modrém rámečku; tlačítka Test connection a Add auxiliary central system; sbalená sekce Additional settings; tlačítka Save a Cancel.
4.2 INCH Core: přístupové heslo v aplikaci
Nabíječka INCH Core vytvoří vlastní přístupový bod. Pro nastavení je nutné sundat přední kryt nabíječky, poté se přístupový bod vytvoří automaticky. Připojte nabíječku k síti Wi‑Fi podle dokumentace Etrel (viz stránka podpory Etrel v bodě 1).
Aplikace INCH Core je k dispozici pro Android (Google Play) a iOS (App Store).
Textový popis tohoto obrázku
Ikona aplikace INCH Core: bílý zaoblený čtverec s černou obrysovou kresbou oválu uvnitř zaobleného čtvercového rámečku a zeleným znaménkem plus vpravo dole.
Textový popis tohoto obrázku

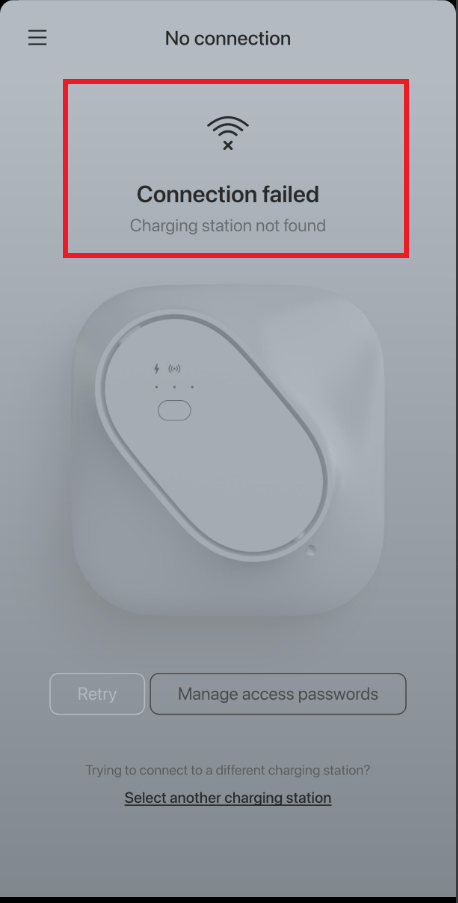

Snímek obrazovky mobilní aplikace (INCH Core), zašedlý vzhled. Horní lišta: ikona nabídky (tři čárky) vlevo, nadpis No connection. Červený obdélník označuje blok se zprávou: ikona Wi-Fi s křížkem, tučný text Connection failed, šedý text Charging station not found. Níže: vybledlý obrázek nabíjecí stanice ve tvaru zaobleného čtverce s oválnou přední deskou, symbolem blesku, symbolem bezdrátového připojení a malým tlačítkem. Dole: dvě tlačítka, Retry (vybledlé) a Manage access passwords; pak text Trying to connect to a different charging station? a podtržený odkaz Select another charging station.
Textový popis tohoto obrázku

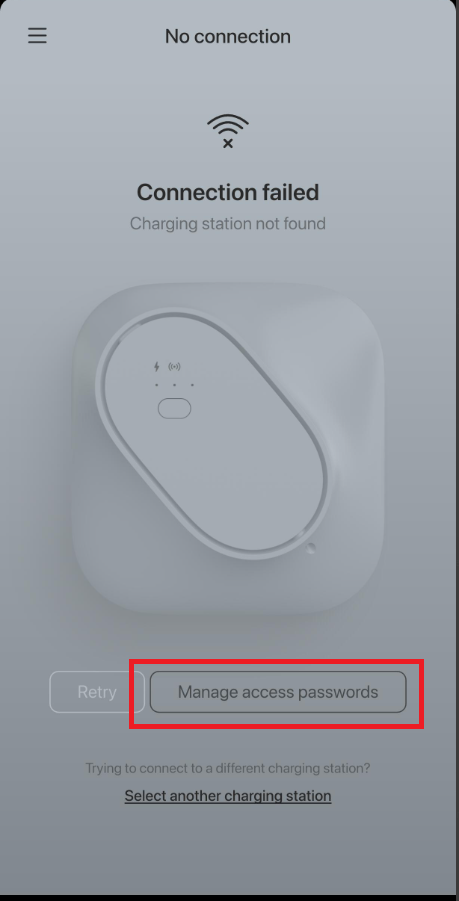

Snímek obrazovky mobilní aplikace (INCH Core), zašedlý vzhled. Horní lišta: ikona nabídky (tři čárky) vlevo, nadpis No connection. Níže: ikona Wi-Fi s křížkem, tučný text Connection failed, šedý text Charging station not found. Pod tím vybledlý obrázek nabíjecí stanice ve tvaru zaobleného čtverce s oválnou přední deskou, symbolem blesku, symbolem bezdrátového připojení a malým tlačítkem. Dole: dvě tlačítka, Retry (vybledlé) a Manage access passwords; tlačítko Manage access passwords je označeno červeným obdélníkem. Níže: text Trying to connect to a different charging station? a podtržený odkaz Select another charging station.
Textový popis tohoto obrázku

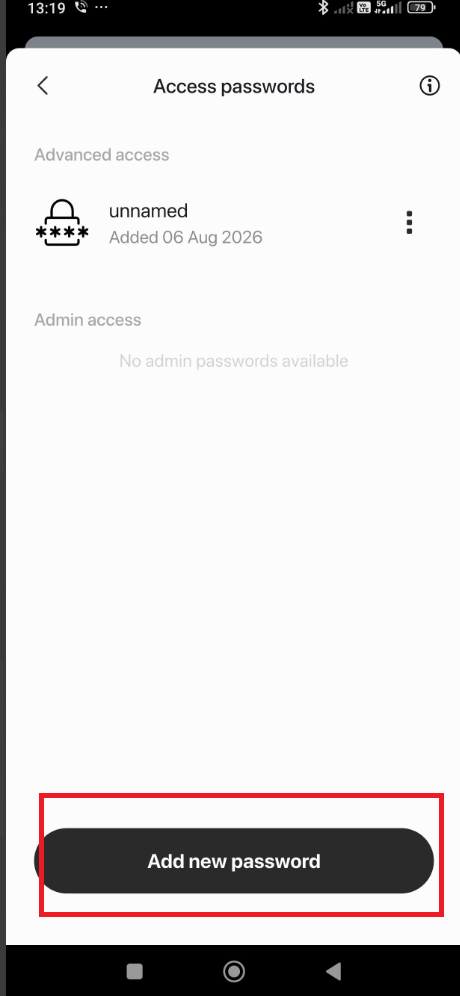

Snímek obrazovky telefonu s aplikací INCH Core, panel Access passwords. Nahoře stavový řádek: čas 13:19, ikona Bluetooth, ikony signálu a baterie 79. Záhlaví panelu: šipka zpět, nadpis Access passwords, ikona informace. Sekce Advanced access: jedna položka s ikonou zámku zobrazující ****, název unnamed, text Added 06 Aug 2026 a nabídka se třemi tečkami. Sekce Admin access: text No admin passwords available. Dole tmavé zaoblené tlačítko Add new password, označené červeným obdélníkem, a navigační lišta Androidu (čtverec, kruh, trojúhelník zpět).
5 Přihlášení do webového rozhraní Reduxi
Zařízení se přidává v Configurator, tedy ve webovém rozhraní Reduxi Controller. Nepřidává se v samotné aplikaci Reduxi ani v Reduxi Cloud. Otevřít ho můžete dvěma způsoby:
Doporučeno
http://reduxi.local.Textový popis tohoto obrázku
Tři snímky obrazovky telefonu s aplikací Reduxi vedle sebe, tmavý motiv, se světle modrými značkami a čísly kroků. Vlevo: dashboard s ikonou nabídky označenou světle modrým rámečkem a štítkem 2.; logo reduxi; ikona zvonku; karty Real time data a Statistics; cena 5.76 EUR a teplota 3.2 C; tok energie se sítí 69.0 W, solárem 1.3 kW, domem -1.25 kW, pračkou 1.1 kW, baterií -165.0 W s 67 % a dvěma neaktivními kruhy s 0.0 W; spodní karty Dashboard, Diagnostics, Device control, Settings. Uprostřed: boční nabídka s logem reduxi, Number of locations: 2233, ikonou hledání, nadpisem Reduxi device management, položkami Add Reduxi location a Reduxi devices (označena světle modrým rámečkem a štítkem 3.) a dole My profile a About app. Vpravo: stránka zařízení s odkazem Back, obrázkem černého zařízení Reduxi, stavem Connected, kartou Update available (New update is available for your Reduxi device., tlačítko Download and install update), kartou Connect to configurator s červenou ikonou klíče a textem Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network., tlačítkem Activate tunnel connection (označeno světle modrým rámečkem a štítkem 4.) a kartou Unit details s polem Unit ID (oříznuto).
Textový popis tohoto obrázku
Dva snímky obrazovky telefonu vedle sebe, oba se světle modrými rámečky a čísly kroků. Vlevo (tmavě modrá obrazovka aplikace Reduxi): odkaz Back; obrázek černého zařízení Reduxi se dvěma porty Ethernet a svorkovnicí; stav Connected s ikonou Wi-Fi; karta Update available s textem New update is available for your Reduxi device. a tlačítkem Download and install update; karta Connect to configurator (ikona klíče) s textem Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network. a tlačítkem Open configurator, orámovaným světle modře a označeným 5.; pod ním karta Unit details s polem Unit ID (dole oříznuto). Vpravo (označeno 6., orámováno světle modře): webová stránka s horní lištou Tunnel connection (šipka zpět a ikona obnovení), levým pruhem ikon (blesk, ikona čipu zařízení vybraná, blesk, sloupcový graf, ozubené kolo), názvem stránky Home se zelenou ikonou odkazu, zprávou New patch available. Click here to apply. s křížkem pro zavření, časem 09:12:56 a schématem toku energie: ikona sloupu vedení 0.000 kW, ikona soláru 1.700 kW, uprostřed dům 1.700 kW, ikona pračky 0.900 kW, ikona baterie 67 % s 0.000 kW a 0.800 kW, ikona auta a ikona tepelného čerpadla, každá s pomlčkou. Pod schématem tmavý štítek Energy manager.
reduxi.app) otevřete lokalitu, pak Manage location → OEM devices → Activate tunnel connection, potvrďte tlačítkem OK a počkejte asi 30 sekund. Poté klikněte na Go to controller. Configurator se otevře na nové kartě bez hesla.http://reduxi.local. IP adresu najdete v seznamu zařízení v routeru nebo v aplikaci v části Reduxi devices.admin · Heslo admin (tovární nastavení). Pokud bylo při instalaci změněno, použijte nové. Nejde o heslo k vašemu účtu Reduxi.Textový popis tohoto obrázku
Snímek obrazovky okna prohlížeče s přihlašovací stránkou Reduxi Configurator. Adresní řádek (označený světle modrým rámečkem a zvětšený ve druhém světle modrém rámečku pod ním) zobrazuje varování Not secure a adresu reduxi.local. Světle modrá čára spojuje adresní řádek se zvětšeným rámečkem. Na stránce je vlevo nahoře logo reduxi Configurator a světle šedá obrysová ilustrace domu se solárními panely na střeše, wallboxu, elektromobilu a nabíjecího sloupku. Uprostřed je dialog Login s rozbalovací nabídkou jazyka (English), polem uživatelského jména s ikonou osoby, polem hesla s ikonou zámku a oka a tmavým tlačítkem Login. Zástupné texty polí jsou velmi malé.
Takto by to mělo vypadat:
Textový popis tohoto obrázku
Snímek obrazovky stránky Reduxi Configurator Home. Levé menu s logem reduxi Configurator; sekce Devices (rozbalená) s položkami Kostal Plenticore G2 IP=131, Kostal Plenticore G2 IP=133 a P1 WiFi / Ultra, pak tlačítka Add device a Add EEBUS device; níže: Strategies (+), Utility Rate Plan, Settings (+). Horní lišta: nadpis Home, zelená ikona odkazu a zelená ikona cloudu vpravo. Hlavní část: čas 14:53:27 a schéma toku energie s domem uprostřed ukazujícím 6.700 kW, Grid 0.000 kW, Solar 6.700 kW, Other 3.000 kW, Battery storage 0.000 kW a 3.700 kW, EV charger (pomlčka) a HVAC (pomlčka). Vpravo dole malý text zápatí.
admin není váš účet Reduxi. reduxi.local funguje jen ve stejné síti jako řídicí jednotka.6 Přidání zařízení do Reduxi
Nejprve otevřete Configurator, viz bod 5. Spojení OCPP funguje, jen když nabíječka a Reduxi používají stejnou identitu a stejnou adresu URL serveru.
6.1 Základní nastavení
Textový popis tohoto obrázku
Snímek obrazovky postranního panelu Reduxi Configurator. Záhlaví: logo reduxi Configurator. Sekce Devices (s ikonou minus) obsahuje: Iskraemeco AM550 (ikona sloupu vysokého napětí) a dvě položky s ikonami slunce bez viditelných názvů. Dole je tlačítko Add device se znaménkem plus, označené azurovým obdélníkem.
Textový popis tohoto obrázku
Snímek obrazovky průvodce přidáním zařízení v Reduxi Configurator, krok 1 Basic settings. Indikátor průběhu se třemi kroky: 1 Basic settings (aktivní, černý kruh), 2 Communication channel (šedý), 3 Advanced settings (šedý). Nadpis Basic settings. Pole: Device type *: prázdná rozbalovací nabídka; Type *: prázdná rozbalovací nabídka (zašedlá); Name *: prázdné. Tlačítka: Back (obrysové) a Next (černé).
6.2 Nastavení komunikace
Druhý krok nastavuje komunikační kanál pro OCPP. Nejprve zadejte Device identifier, tedy identitu nabíjecího bodu, kterou jste zkopírovali z nabíječky (bod 4.1). OCPP server URL vygeneruje Reduxi Controller a zobrazí ji v komunikačním kanálu. Zkopírujte ji do pole backend server v nabíječce. Příklad: ws://192.168.1.200/ocpp/1.6/json/
Textový popis tohoto obrázku
Snímek obrazovky průvodce přidáním zařízení v Reduxi Configurator, krok 2 Communication channel (indikátor průběhu: 1 Basic settings a 2 Communication channel aktivní, 3 Advanced settings šedý). Nadpis: Communication channel and device configuration. Pole: Device identifier *: my_station_ID1 (kurzor v poli); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32, s nápovědou In effect when manual override is selected; Forward communication to backend OCPP server: prázdné; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (zašedlé pole jen pro čtení s ikonou kopírování). Tlačítka: Back, Test communication (označeno světle modrým obdélníkem) a Next (černé).
6.3 Test komunikace
Klikněte na Test communication vpravo dole v komunikačním kanálu. Jednorázově ověří spojení OCPP a nic neuloží. Pokud je výsledek v pořádku, klikněte na Done. Zařízení vytvoří až Done.
Textový popis tohoto obrázku
Snímek obrazovky spodní lišty tlačítek formuláře Reduxi Configurator na světle šedém pozadí. Vlevo: tlačítko Back. Vpravo: tlačítko Test communication, označené světle modrým obdélníkem, a vedle něj černé tlačítko Done.
Textový popis tohoto obrázku
Snímek obrazovky formuláře Communication channel and device configuration v Reduxi Configurator. Pole: Connection *: TCP/IP (rozbalovací nabídka); IP *: 192.168.50.243, s černým tlačítkem Scan for IP; Port *: 502, s černým tlačítkem Test port; Modbus unit ID *: 1. Tlačítka dole: Back (vlevo), Test communication a Done (vpravo, černé). Tlačítko Done je označeno světle modrým obdélníkem.
Možné jsou tři výsledky:
Textový popis tohoto obrázku
Snímek obrazovky dialogu s názvem "Test communication" s tlačítkem zavření (x) vpravo nahoře, nad ztlumeným formulářem. Zelený text: "Successful readout from device". Hodnoty: Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Import active power: 0.0 W; Max. active power: 22080.0 W; Max. current per phase: 32.0 A; Min. active power: 0 W; State name: AVAILABLE. Vpravo dole tlačítko: Close.
Textový popis tohoto obrázku
Snímek obrazovky dialogu s názvem "Test communication" s tlačítkem zavření (x) vpravo nahoře, nad ztlumeným formulářem. První rámeček: "Unable to communicate with device." Druhý rámeček: "Number of devices found on OCPP - JSON 1.6: 1" a "Device identifier: GaroCS-43A4DB2076B80". Vpravo dole tlačítko: Close. Za dialogem ztlumený formulář zobrazuje nahoře popisek "Energy counter" a dole "Forward communication to backend OCPP server".
Textový popis tohoto obrázku
Snímek obrazovky dialogu s názvem "Test communication" s tlačítkem zavření (x) vpravo nahoře, zobrazeného nad ztlumenou stránkou. První rámeček: "Unable to communicate with device." Druhý rámeček: "Number of devices found on OCPP - JSON 1.6: 0". Vpravo dole tlačítko: Close.
7 Kontrola naměřených hodnot
7.1 Kontrola naměřených hodnot
Otevřete Devices → vaše nabíječka → Last measurements. Hodnoty ukazují, zda nabíječka komunikuje správně.
Textový popis tohoto obrázku
Snímek obrazovky stránky s naměřenými hodnotami nabíječky se šedými panely. Panel Control type: tlačítka Auto (vybráno, světle modré), Manual, Off, Boost; časová značka 02. 10. 2024 15:47:17. Panel Current: Current L1 0.00 A; Current L2 0.00 A; Current L3 0.00 A; Max. current per phase 32.00 A; Per phase current setpoint 6.00 A. Panel Power: Import - active power 0.0 kW; Max. active power 22.1 kW; Min. active power 0.0 kW. Panel Energy: Import active energy 5,104.5 kWh. Panel Other: Communication error OFF; Control type AUTO; Error OFF; State name CABLE_UNPLUGGED. U každé hodnoty je malá časová značka (02. 10. 2024, 15:47:17, nebo 15:47:16 u Communication error).
7.2 Chování řízení
Po přidání se nabíječka může zapojit do strategií Reduxi, které jste zaškrtli v průvodci, viz Strategie pro řídicí jednotku Reduxi. Nabíječku můžete sledovat v aplikaci Reduxi Cloud.
✓ Shrnutí
Příprava (body 1–3): Zkontrolujte informace od výrobce a připojte nabíječku k síti Wi‑Fi. Nabíječka a Reduxi Controller musí být ve stejné síti.
Nabíječka Etrel (bod 4): Otevřete nabíječku (INCH Pro v prohlížeči, INCH Core v aplikaci), vložte adresu URL serveru Reduxi do pole backend server a zkopírujte identitu nabíjecího bodu.
Přidání do Reduxi (body 5–6): Otevřete Configurator, přidejte nabíječku elektromobilů typu OCPP 1.6 - JSON, zadejte identitu nabíjecího bodu jako identifikátor zařízení, spusťte Test communication a klikněte na Done.
Uvedení do provozu (bod 7): Zkontrolujte poslední naměřené hodnoty a vyberte strategie, kterých se má nabíječka účastnit.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Nelze komunikovat se zařízením 1 | Identifikátor zařízení v Reduxi není nastaven nebo se liší od identity nabíjecího bodu nabíječky. Znovu zkopírujte identitu z nabíječky (bod 4.1) a zadejte ji v komunikačním kanálu (bod 6.2). |
| Nebylo nalezeno žádné zařízení s komunikací OCPP 1.6 | Nabíječka se nedostane k serveru OCPP řídicí jednotky. Zkontrolujte adresu URL backend serveru v nabíječce (bod 4.1), zda je nabíječka připojena k Wi‑Fi a zda jsou nabíječka a řídicí jednotka ve stejné síti. |
| Nemohu se přihlásit do nabíječky | Administrátorské uživatelské jméno a heslo jsou skryté parametry, které se poskytují při instalaci. Kontaktujte support@reduxi.zendesk.com. |
| Nabíječka po restartu routeru ztratí spojení | IP adresa Reduxi Controller se pravděpodobně změnila, takže adresa URL serveru v nabíječce už neplatí. Použijte pro řídicí jednotku pevnou IP adresu a adresu URL aktualizujte. |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tam nefunguje. |
reduxi.local se nenačte |
Nejste ve stejné síti. Použijte IP adresu nebo tunel. |
| Test komunikace selže, zařízení je offline | Zkontrolujte dostupnost, IP adresu, port 1502 a unit ID 71 a zda je na střídači zapnutý Modbus. |
