So verbinden Sie den Energiezähler Iskraemeco AM550 mit dem Reduxi Controller
Verbinden Sie den Smart Meter Iskraemeco AM550 über den P1-Port mit dem Reduxi Controller.
Textbeschreibung dieses Bildes
Foto des oberen Teils eines weißen Smart Meters Iskraemeco AM550, von vorn und leicht von oben gesehen. Auf dem Gehäuse aufgedruckt: 'ISKRA'-Logo, 'AM550', 'Made in EU 2020', '1 000 imp/kWh' und '1 000 imp/kvarh' sowie '2G/4G' links. Ein Etikett mit einer Legende für die LCD-Anzeigecodes auf Slowenisch (z. B. 'Pomen stevilcnih oznak na LCD zaslonu' [Bedeutung der Zahlencodes auf dem LCD-Display], 0.9.1 Cas [Zeit], 0.9.2 Datum [Datum], 1.8.T Delovna energija A+ [Wirkenergie A+], 2.8.T Delovna energija A-, 3.8.T Jalova energija R+, 4.8.T Jalova energija R-, 1.6.0 und 2.6.0 Maximalleistung, T = tarifa [Tarif]). Oben rechts am Gehäuse markiert ein schwarzer Kreis eine kleine graue Klammer oder Abdeckungsverriegelung mit einem Symbol darauf. Rechts befinden sich eine Schraube und eine mit '2020' gekennzeichnete Plombe. Das Anzeigefenster ist unten, teilweise sichtbar.
1 Benötigte Ausrüstung
Sie benötigen die folgenden Komponenten:
- Smart Meter Iskraemeco AM550
- Reduxi Converter mit dem RJ12-Kabel (im Lieferumfang enthalten)
- Reduxi Controller
- Die XML-Datei mit den Zählerschlüsseln (siehe Punkt 3)
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
2 Iskraemeco AM550 physisch an den Reduxi Converter anschließen
Der P1-Port befindet sich in der oberen rechten Ecke des Smart Meters AM550. Verbinden Sie den AM550 mit dem RJ12-Kabel über den P1-Port mit dem Reduxi Converter. Das Kabel liegt der Verpackung des Reduxi Converter bei. Die grüne LED oben am Converter beginnt zu leuchten.
Textbeschreibung dieses Bildes
Foto des oberen Teils eines weißen Smart Meters Iskraemeco AM550, von vorn und leicht von oben gesehen. Auf dem Gehäuse aufgedruckt: 'ISKRA'-Logo, 'AM550', 'Made in EU 2020', '1 000 imp/kWh' und '1 000 imp/kvarh' sowie '2G/4G' links. Ein Etikett mit einer Legende für die LCD-Anzeigecodes auf Slowenisch (z. B. 'Pomen stevilcnih oznak na LCD zaslonu' [Bedeutung der Zahlencodes auf dem LCD-Display], 0.9.1 Cas [Zeit], 0.9.2 Datum [Datum], 1.8.T Delovna energija A+ [Wirkenergie A+], 2.8.T Delovna energija A-, 3.8.T Jalova energija R+, 4.8.T Jalova energija R-, 1.6.0 und 2.6.0 Maximalleistung, T = tarifa [Tarif]). Oben rechts am Gehäuse markiert ein schwarzer Kreis eine kleine graue Klammer oder Abdeckungsverriegelung mit einem Symbol darauf. Rechts befinden sich eine Schraube und eine mit '2020' gekennzeichnete Plombe. Das Anzeigefenster ist unten, teilweise sichtbar.
Zusätzliche Informationen zum Kabel: Schließen Sie die doppelt isolierte verdrillte Doppelader wie folgt an. Verbinden Sie die erste Ader (A) des Converters mit der Reduxi-Ader A. Verbinden Sie die andere Ader (B) mit der Reduxi-Ader B. Verbinden Sie das geschirmte Geflechtkabel mit GND.
Textbeschreibung dieses Bildes
Screenshot der Seite 'Communication channel and device configuration' im Reduxi Configurator mit einem davor liegenden Dialog 'Test communication'; die Seite dahinter ist abgedunkelt. Hinter dem Dialog sichtbar: Connection *: Local serial port; Port *: Port 1; Baud rate *: (vom Dialog verdeckt); weitere Felder darunter sind verdeckt. Dialog 'Test communication' mit einem Schließen-X oben rechts. Erstes Feld in roter Schrift: 'Unable to communicate with device.' Zweites Feld in roter Schrift: 'Check wiring and serial port settings!' und 'Received data on communication port: no data'. Schaltfläche 'Close' (dunkel) unten rechts im Dialog.
Wenn die Kommunikation nicht funktioniert, stellen Sie sicher, dass die physische Verbindung funktioniert, bevor Sie mit dem nächsten Schritt weitermachen.
3 Schlüssel beschaffen
Damit sich der Reduxi Controller mit dem Iskraemeco AM550 verbinden kann, benötigen Sie die Schlüssel, die für die Kommunikation verwendet werden.
3.1 XML-Datei mit den Schlüsseln anfordern
Senden Sie eine E-Mail an support@reduxi.eu. Beispielinhalt:
Guten Tag,
bitte senden Sie mir den Schlüssel für den Zähler AM550 – Seriennummer: 1680 xxxxxxxx
Vielen Dank,
Freundliche Grüße
Textbeschreibung dieses Bildes
Foto eines Teils eines Zähleretiketts, rechts abgeschnitten, mit einer weißen (leeren) Fläche rechts. Sichtbar: ein senkrechter Barcode links; die Ziffern 1680 senkrecht neben dem Barcode gedruckt, an der Stelle, die in der Bildunterschrift als Anfang der Iskraemeco-Seriennummer genannt wird; oben ein dunkles quadratisches Logo; unten rechts auf dem Etikett ein QR-Code. Zwei Bereiche des Etiketts sind mit weißen Flächen abgedeckt, eine hohe schmale Fläche neben dem Barcode und eine quadratische Fläche über dem unteren linken Teil des QR-Codes. Restliche Ziffern.
3.2 Block Cipher Key und Authentication Key in der XML-Datei finden
Öffnen Sie die XML-Datei mit einem Texteditor. Wir empfehlen Notepad++ unter Windows. Die XML-Datei enthält viele Auszeichnungen. Suchen Sie zuerst MeterRole mit id="103", wie hier gezeigt:
<MeterRole NodeName="IDIS_role" name="CIP" id="103"> <Master_key>DE35A2267193843FDF757AD9731605D8</Master_key> <Global_encryption_unicast_key>HERE YOU CAN FIND Global_encryption_unicast_key</Global_encryption_unicast_key> <Global_encryption_broadcast_key>4D6CC121548658396x</Global_encryption_broadcast_key> <Authentication_key>HERE YOU CAN FIND Authentication_key</Authentication_key> </MeterRole>Suchen Sie in dieser MeterRole Authentication_key und Global_encryption_unicast_key. Kopieren Sie deren Inhalt in die passenden Felder im Reduxi Configurator (siehe Punkt 5, Punkt 5.2).
4 Bei der Reduxi-Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
5 Iskraemeco AM550 zu Reduxi hinzufügen
Mit diesen Schritten fügen Sie einen neuen Energiezähler hinzu oder bearbeiten einen vorhandenen.
5.1 Grundeinstellungen
Melden Sie sich im Reduxi Configurator an (siehe Punkt 4) und klicken Sie auf + Add device. Geben Sie dann die Grundeinstellungen ein:
- Device type:
Energy meter - Type:
Iskraemeco AM550 - Name: ein beliebiger Name
Textbeschreibung dieses Bildes
Screenshot der Seite 'Basic settings' im Reduxi Configurator. Device type: Energy meter (Dropdown). Type: Iskraemeco AM550 (Dropdown). Name: Iskraemeco AM550 (Textfeld). Schaltflächen: Back (unten links), Next (unten rechts, dunkel).
5.2 Kommunikationseinstellungen
Wählen Sie den Kommunikationskanal aus und geben Sie dann die Gerätekonfiguration ein:
| Parameter | Wert |
|---|---|
| Interface type | HLDC |
| Block cipher key |
Global_encryption_unicast_key, aus der XML-Datei kopiert |
| Authentication key |
Authentication_key, aus der XML-Datei kopiert |
Textbeschreibung dieses Bildes

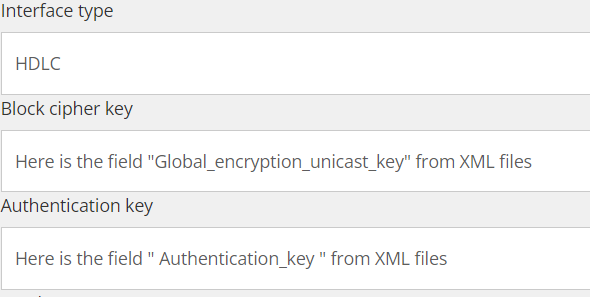

Screenshot von drei Feldern der Kommunikationseinstellungen im Reduxi Configurator, in die die Schlüssel aus den XML-Dateien eingetragen werden. Interface type: HDLC. Block cipher key: Platzhaltertext 'Here is the field "Global_encryption_unicast_key" from XML files'. Authentication key: Platzhaltertext 'Here is the field " Authentication_key " from XML files'. Das Bild ist unterhalb des Felds Authentication key abgeschnitten.
5.3 Erweiterte Einstellungen
Wählen Sie zum Schluss den Readout type aus. Das ist die Nachricht, die der Zähler sendet. Sie hängt davon ab, wie der Zähler eingestellt ist. Meist ist die richtige Einstellung Slovenia / SODO, wie im Bild gezeigt.
Textbeschreibung dieses Bildes
Screenshot des Felds 'Readout type' im Reduxi Configurator mit geöffneter Dropdown-Liste. Die Liste zeigt die Optionen 'Standard Reduxi telegram' (grau hinterlegt, ausgewählt) und 'Slovenia / SODO'. Das Bild ist rechts und unten abgeschnitten.
5.4 Kommunikation testen
Klicken Sie unten im Assistenten auf Test communication. Der Test liest den Iskraemeco AM550 einmal aus und speichert nichts. Wenn der Test erfolgreich ist, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot der unteren Schaltflächenleiste einer Reduxi Configurator Seite. Links: Schaltfläche 'Back'. Rechts: Schaltfläche 'Test communication' (mit einem cyanfarbenen Rahmen markiert) und dunkle Schaltfläche 'Done'.
Textbeschreibung dieses Bildes
Screenshot der Reduxi Configurator Seite 'Communication channel and device configuration'. Connection *: TCP/IP (Dropdown). IP *: 192.168.50.243, mit der Schaltfläche 'Scan for IP'. Port *: 502, mit der Schaltfläche 'Test port'. Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts). Die Schaltfläche Done ist mit einem cyanfarbenen Rahmen markiert.
6 Messwerte prüfen
6.1 Letzte Messwerte
Sobald die Kommunikation steht, prüfen Sie als zusätzlichen Test die Werte unter Devices im Reduxi Configurator.
6.2 Zählerdaten in Reduxi nutzen
Um mit dynamischen Preisen und dynamischen Tarifen maximale Flexibilität und geringere Energiekosten zu erreichen, legen Sie eine Strategie fest, wie unter Strategien für den Reduxi Controller beschrieben.
7 Nicht funktionierende Kommunikation beheben
Wenn die Kommunikation zwischen dem Reduxi Controller und dem AM550 nicht funktioniert, gehen Sie wie folgt vor:
Textbeschreibung dieses Bildes
Screenshot des Reduxi Configurator mit einem Dialog 'Test communication' vor einer abgedunkelten Seite. Dialog (Schließen-X oben rechts): erstes Feld 'Unable to communicate with device.' Zweites Feld: 'Found possible readout type: SLOVENIA_ELEKTRO_MARIBOR'; 'Received values:' gefolgt von einer Liste 18/1 bis 18/18, jeweils mit einem Wert (nur die ersten Zeichen sind sichtbar, z. B. 18/1: 0, 18/3: 1, 18/6: 1, 18/16: 0, 18/18: 0); dann 'Received data on communication port: 7ea'; eine dunkle horizontale Bildlaufleiste; Schaltfläche 'Close' unten rechts. Abgedunkelte Seite hinter dem Dialog: ein Schalter mit 'No', der Text 'Do not set (.) indication for energy import' (teilweise verdeckt), ein Feld 'L2 is connected.' mit dem Wert L2 und der Bereich 'Communication channel' mit Connection: Local serial port; Port: Port 1; Baud rate: 38400 bits/s; Data bits: 8; Stop bits: 1; Parity: None.
✓ Zusammenfassung
Vorbereitung (Punkt 1): Bereiten Sie den AM550, den Reduxi Converter mit RJ12-Kabel, den Reduxi Controller und einen Laptop vor.
Iskraemeco AM550 (Punkte 2–3): Schließen Sie den Converter am P1-Port an. Fordern Sie die XML-Datei unter support@reduxi.eu an und kopieren Sie die beiden Schlüssel.
In Reduxi hinzufügen (Punkte 4–5): Melden Sie sich in der Reduxi-Weboberfläche an. Fügen Sie den Energiezähler hinzu, geben Sie die Schlüssel und den Readout type ein und führen Sie Test communication aus.
Inbetriebnahme (Punkte 6–7): Prüfen Sie die letzten Messwerte. Schlägt die Kommunikation fehl, folgen Sie den Schritten zur Fehlerbehebung.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Die Kommunikation funktioniert nicht | Prüfen Sie zuerst die physische Verbindung. Die grüne LED muss leuchten. Die gelben LEDs blinken, wenn Daten übertragen werden. |
| Daten werden empfangen, sind aber verfälscht | Wahrscheinlich ist der Readout type falsch. Klicken Sie mehrmals auf Test communication. Reduxi schlägt den erkannten Netzbetreiber vor. |
| Keine Messwerte ohne Schlüssel | Ohne Schlüssel lassen sich die Daten nicht in Messwerte umwandeln. Fordern Sie die XML-Datei unter support@reduxi.eu an. |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
