Dieser Artikel ist ziemlich veraltet. Bitte verwenden Sie Verbinden Sie den P1-WiFi-Konverter mit Reduxi

1. Wie verbinde ich Iskraemeco AM550 psychisch mit dem Reduxi-Konverter?

Der P1-Anschluss befindet sich in der oberen rechten Ecke des AM550-Energiezählers. Verbinden Sie das Iskraemeco AM550-Messgerät mit einem RJ12-Kabel über den P1-Port mit dem Reduxi-Konverter. Im Lieferumfang des Reduxi-Konverters ist ein Kabel enthalten. Die grüne LED oben sollte anfangen zu leuchten.

Weitere Informationen zum Kabel. Der Anschluss der doppelt isolierten Twisted-Pair-Leitung erfolgt folgendermaßen: Die erste Ader am Konverter A wird mit Reduxi-Ader A verbunden. Die andere Ader am Wechselrichter B wird mit Reduxi-Ader B verbunden. Das geflochtene Kabel (abgeschirmtes Kabel) wird mit GND verbunden.

Hinweis. Sie können testen, ob die Verbindung vom Iskraemeco AM550 zum Reduxi-Controller ohne Schlüssel funktioniert. Sie erhalten eine Information, ob die Kommunikation funktioniert (Datenempfang). Werden die Schlüssel nicht eingegeben, können die Daten zwar nicht in Messwerte umgewandelt werden, man sieht aber zumindest, ob die physikalische Kommunikation funktioniert. Sie können Schlüssel später über eine Remote-Verbindung zum Reduxi Controller hinzufügen.

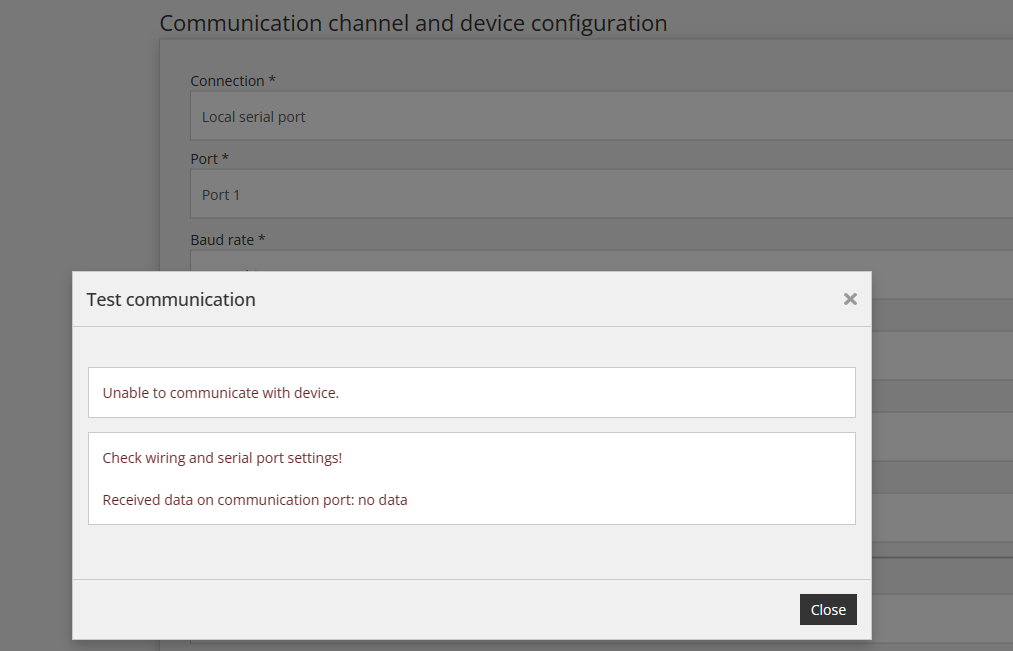

Die Kommunikation funktioniert nicht. Bevor Sie mit dem nächsten Schritt fortfahren, stellen Sie sicher, dass die physische Verbindung funktioniert.

2. Abrufen der XML-Datei mit den Schlüsseln

Wenn der Reduxi-Controller eine Verbindung zum Iskraemeco AM550-Zähler herstellen soll, müssen die für die Kommunikation verwendeten Schlüssel abgerufen werden.

Der erste Schritt besteht darin, eine E-Mail an die folgende E-Mail-Adresse zu senden: support@reduxi.eu.

Beispiel E-Mail-Inhalt:

Lieb,

Bitte senden Sie mir den Schlüssel für den AM550-Zähler – Seriennummer: 1680 xxxxxxxx

Abbildung 1: Iskraemeco-Seriennummer – Beispiel.

Danke schön,

Mit freundlichen Grüße!

3. Abrufen des Blockchiffreschlüssels und des Authentifizierungsschlüssels aus XML

Nachdem wir XML erhalten haben, müssen wir es mit einem Texteditor öffnen (wir empfehlen Notepad++ für das Windows-Betriebssystem). Da es im XML viele Markierungen gibt, müssen Sie zuerst die »MeterRole« mit der ID »103« finden (siehe Abbildung unten).

<Zählerrolle Knotenname="IDIS_Rolle" Name="CIP" ID="103">
<Master_key>DE35A2267193843FDF757AD9731605D8</Master_key>
<Global_encryption_unicast_key>HIER FINDEN SIE Global_encryption_unicast_key </Global_encryption_unicast_key>
<Global_encryption_broadcast_key>4D6CC121548658396x</Global_encryption_broadcast_key>
<Authentifizierungsschlüssel>HIER FINDEN SIE Authentifizierungsschlüssel </Authentifizierungsschlüssel>
</MeterRole>

Nachdem wir die entsprechende MeterRole gefunden haben, suchen wir nach Authentication_key und Global_encryption_unicast_keyund kopieren den Inhalt in die entsprechenden Felder im Reduxi-Konfigurator – siehe Abbildung unten.

3. Fügen Sie das Gerät zum Reduxi Configurator hinzu

Zunächst können Sie sich mit Reduxi Configurator über den Browser beim Reduxi Configurator anmelden.

1. Klicken Sie auf Gerät hinzufügen

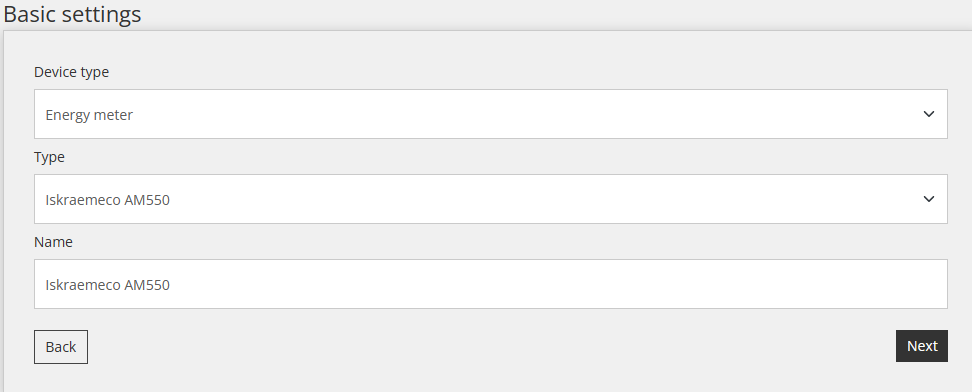

2. Grundlegende Einstellungen eingeben

3. Kommunikationskanal auswählen

4. Wählen Sie „Gerätekonfiguration“ und geben Sie sie ein.

Schnittstellentyp: HLDC
Blockchiffreschlüssel = Global_encryption_unicast_key (Sie kopieren von XML-a)
Authentifizierungsschlüssel = Authentication_key (Sie kopieren von XML-a)

Abbildung 2: Beispiel für die Eingabe von XML-Schlüsseln in den Reduxi-Konfigurator.

5. Geben Sie die erweiterten Einstellungen ein und wählen Sie sie aus.

Zum Schluss wählen wir Redout-Typ = vom Zähler gesendete Nachricht. Es hängt davon ab, wie der Zähler eingestellt ist. Normalerweise ist Slowenien/SODO die entsprechende Einstellung, wie im Bild unten gezeigt.

Abbildung 3: Konfiguration des Anzeigetyps.

4. Wie behebe ich eine nicht funktionierende Kommunikation zwischen Reduxi-Controller und Messgerät AM550?

Um die nicht funktionierende Kommunikation zwischen dem Messgerät AM550 und dem Reduxi-Controller zu beheben, lesen Sie bitte das folgende Verfahren:

• Überprüfen Sie nach Abschluss der physischen Verbindung, ob der Reduxi am550-Konverter aktiv ist. Grüne LED – Stromversorgung ist aktiv.


• Stellen wir sicher, dass die Kommunikation aktiv ist. Gelbe LEDs am Konverter – blinken, wenn Daten übertragen werden. Flackern bedeutet, dass die Kommunikation funktioniert. Wenn das Licht nicht blinkt, liegt ein Problem mit den physischen Verbindungen vor.


• Der nächste Schritt besteht darin, ein Gerät hinzuzufügen – den AM550-Zähler im Reduxi Configurator. Nachdem Sie das Messgerät AM550 zu Reduxi hinzugefügt haben, klicken Sie bitte auf die Schaltfläche „Kommunikation testen“.


• Wenn die Kommunikation funktioniert, also Daten ausgetauscht werden, die Daten aber verzerrt sind, liegt das Problem höchstwahrscheinlich an der falschen Wahl des Betreibers. Reduxi kann die Kommunikation nutzen, um anzuzeigen, welcher Operator erkannt wurde. Um das jeweilige Ergebnis zu erhalten, ist ein mehrmaliges Klicken auf „Kommunikation testen“ notwendig. Ein Beispiel des untenstehenden Ausdrucks ist auf dem Bild zu sehen.
