1. Schrack-Ladestation aufbauen

Wenn der Reduxi-Controller an die Schrack-Ladestation angeschlossen werden soll, müssen bestimmte Einstellungen in der Ladestation selbst vorgenommen werden.

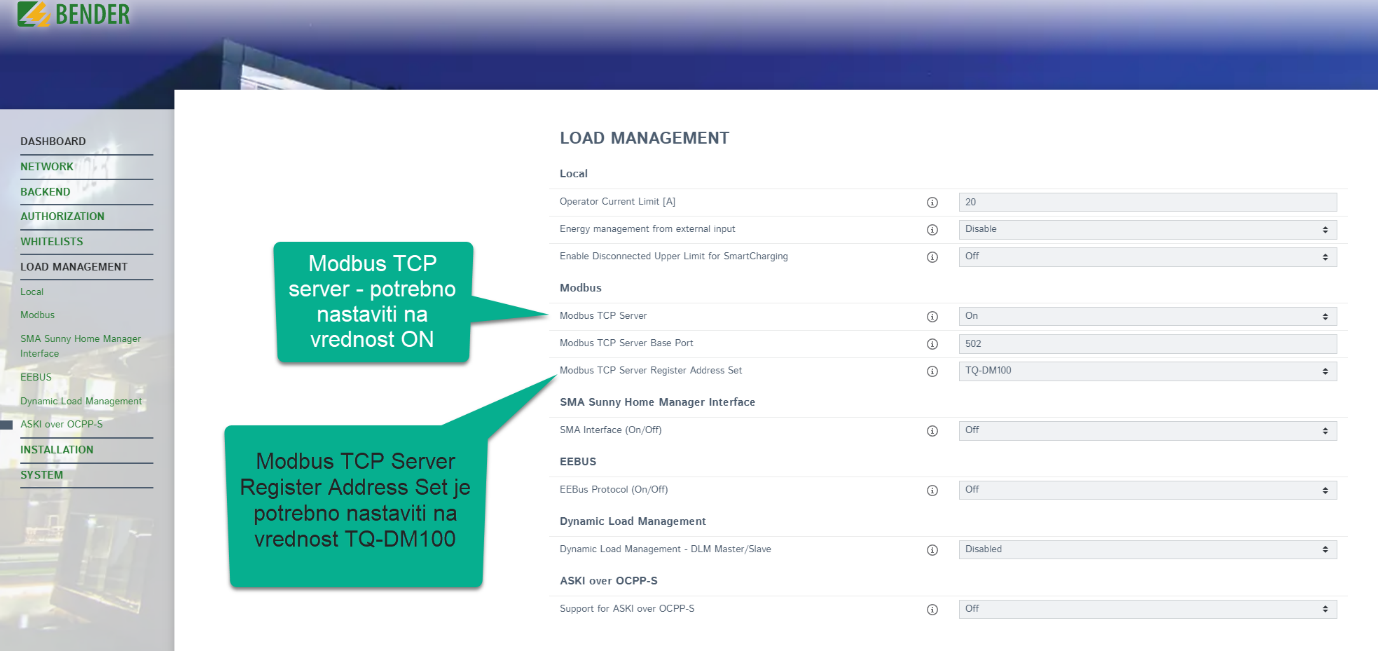

In der Gerätekonfiguration muss Modbus TCP Server -> ON und dann Modbus TCP Server Register Address Set -> TQ-DM100 eingestellt werden.

2. Hinzufügen eines Geräts zu Reduxi

Sobald die Schrack-Ladestation richtig konfiguriert ist, kann sie zum Reduxi-Controller hinzugefügt werden. Anweisungen für den Zugriff auf den Controller finden Sie unter folgendem Link: Anweisungen zur Verwendung des Controllers.

Nach der Anmeldung am Controller wird das Controller-Dashboard angezeigt. Um Geräte hinzuzufügen, wählen Sie im unteren linken Fenster die Option Geräte hinzufügen .

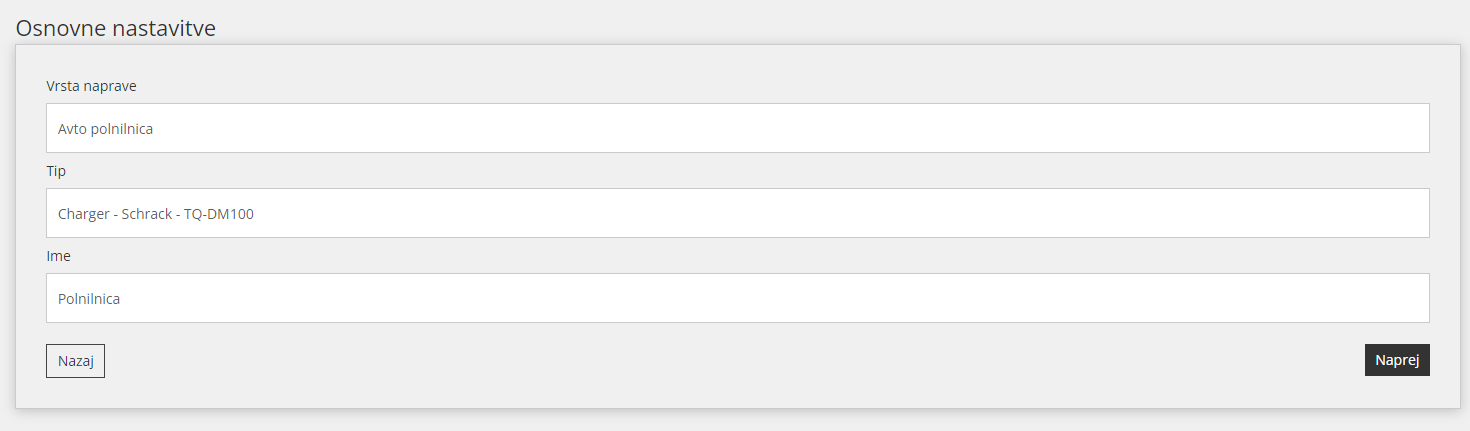

Wählen Sie im nächsten Schritt den Gerätetyp aus, geben Sie den Namen des hinzugefügten Geräts ein und geben Sie ihn ein. In unserem Fall wählen wir beim Hinzufügen einer Schrack-Ladestation:

• im Feld Gerätetyp: Autoladegerät,
• im Kartontyp: Ladegerät – Schrack -TQ-DM100 und
• Im Feld Name: einen beliebigen Namen eingeben (Beispiel: Schrack Ladestation, Ladestation).

Klicken Sie nach Eingabe der Informationen unten rechts auf die Option Weiter.

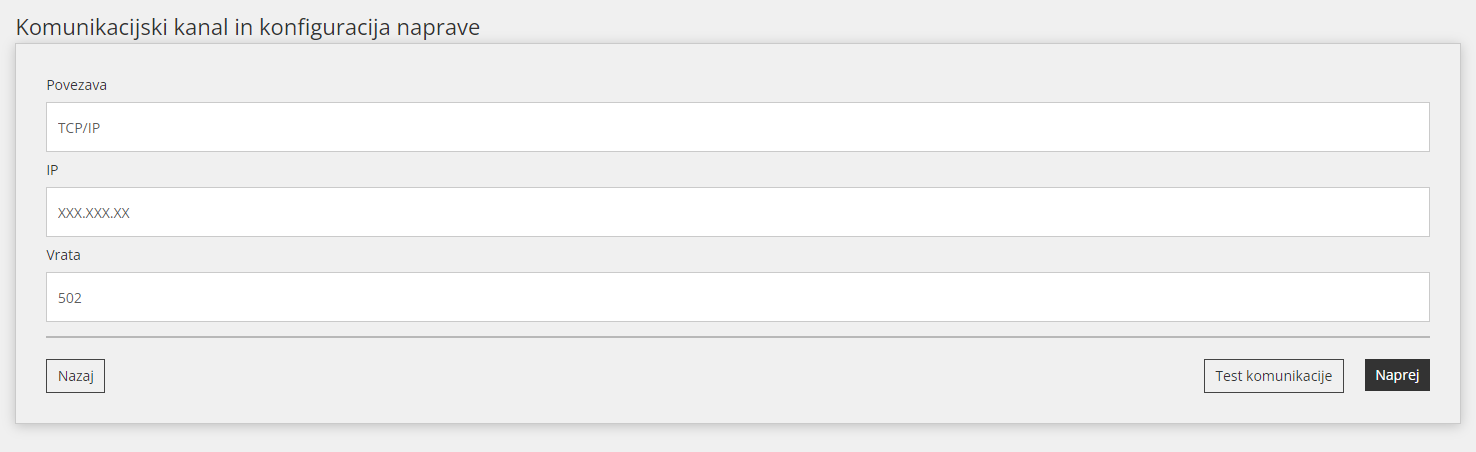

Im nächsten Fenster definieren wir den Kommunikationskanal und konfigurieren das Gerät.

• Wählen Sie im Verbindungsfeld die Option TCP/IP aus.
• Geben Sie die IP-Adresse der Ladestation in
• im Feld IP und geben Sie im Feld Port: 502 ein (beide Daten finden Sie in der Konfiguration des Ladestationsgerätes).

Mit der Schaltfläche „Kommunikation testen“ können Sie prüfen, ob die Kommunikation zwischen den Geräten richtig eingestellt ist. Wenn wir die Antwort erhalten, dass die beiden Geräte erfolgreich miteinander kommunizieren, können wir die Option Weiter wählen.

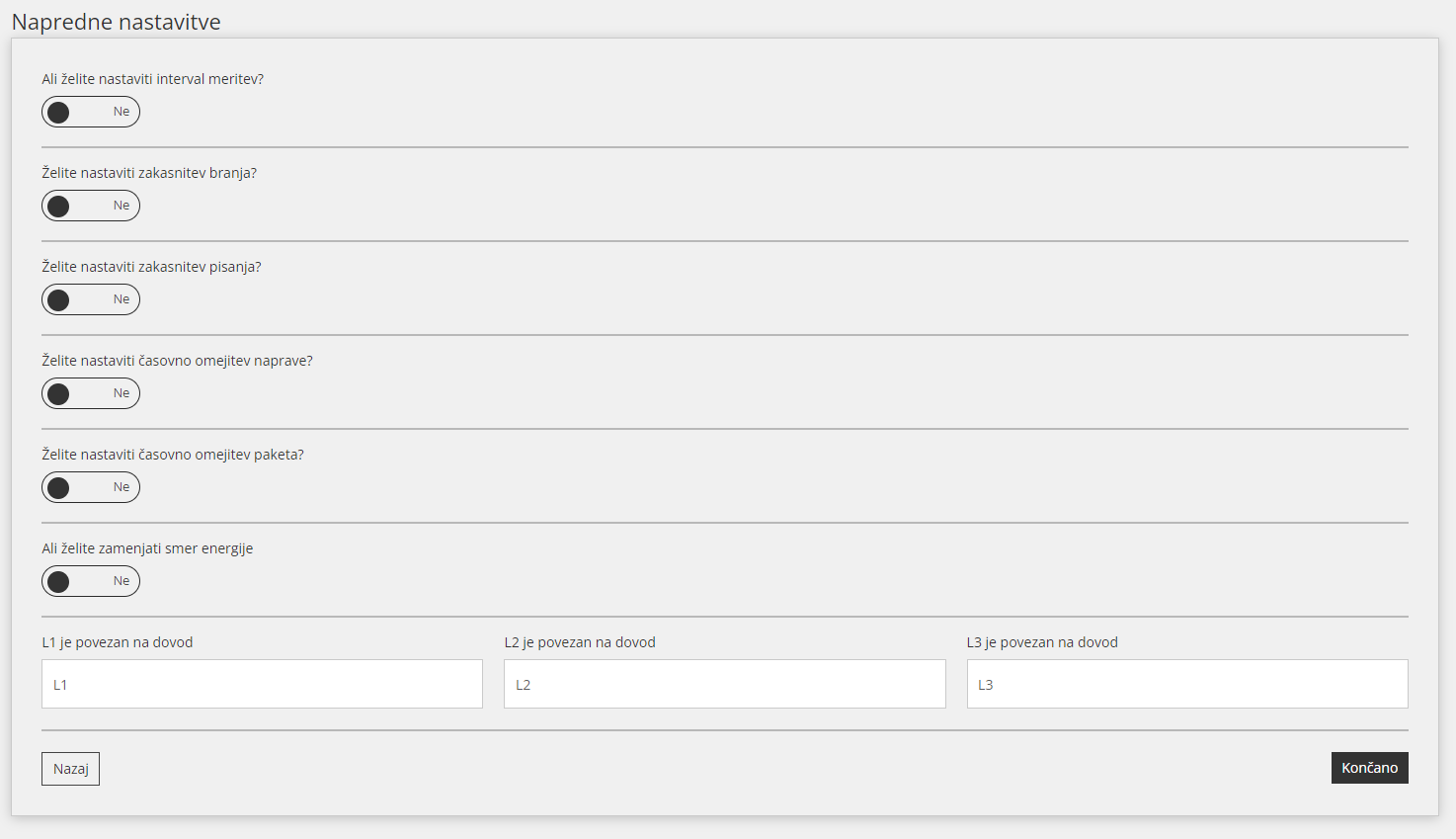

Im letzten Fenster zum Hinzufügen einer Schrack Ladestation können Sie bestimmte Einstellungen nach Ihren eigenen Bedürfnissen anpassen.

3. Anzeige der Daten der Schrack Elektroladestation

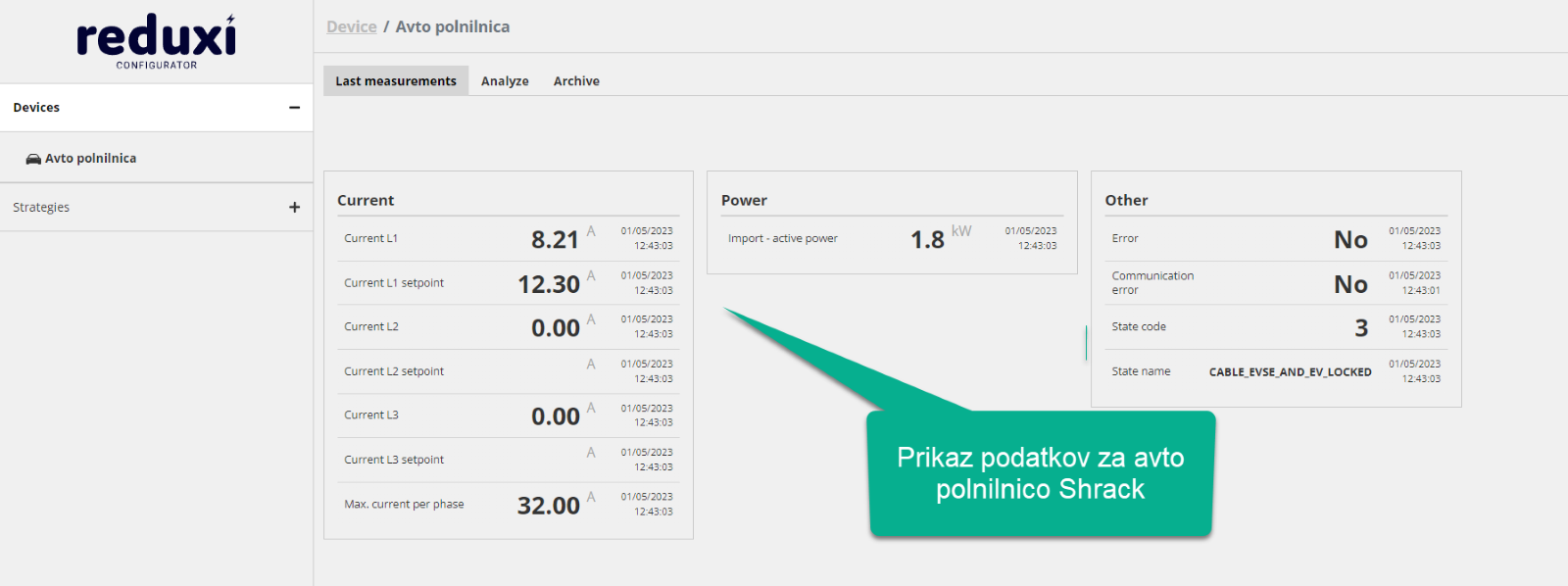

Sobald die Schrack Ladestation erfolgreich hinzugefügt wurde, ist sie unter den hinzugefügten Geräten zu finden. Wählen wir es aus, werden die letzten Messungen der Ladestation angezeigt.
