REDUXI GATEWAY

Benutzerhandbuch

Version V2.0 11.2024

www.reduxi.eu


1. Einführung

Das Reduxi Gateway ist eine Erweiterungseinheit des Reduxi-Systems, die die Umsetzung von seriellen RS485-Signalen auf das Internetprotokoll TCP/IP ermöglicht. Sie ist in jenen Fällen vorgesehen, in denen die Anzahl der seriellen Eingänge (2x RS485) des Reduxi Controllers für die Bedürfnisse des Anwenders hinsichtlich des Anschlusses von Geräten an RS485-Ports nicht ausreicht. Es dient auch als Hilfsgerät, wenn die Entfernung zwischen dem Gerät und dem Reduxi Controller zu groß ist, um eine direkte Kabelverbindung zu den RS485-Ports herzustellen.

Das Reduxi Gateway wird auch dort eingesetzt, wo zwei Relaisausgänge zur Gerätesteuerung benötigt werden, z.B. bei der Steuerung einer Wärmepumpe über die SmartGrid Ready (SG Ready)-Funktionalität.

Zusätzlich kann das Reduxi Gateway als Messgerät zur Überwachung von elektrischen Strömen dienen. In diesem Fall werden CT-Stromwandler an die Stromeingänge des Reduxi Gateways angeschlossen und ermöglichen so die Erfassung von Leistungsdaten. Die Leistungsdaten werden dann direkt vom Reduxi Controller abgerufen.


2. Informationen zur Installation

  • Schließen Sie den AC-DC-Adapter an das Reduxi Gateway an und stecken Sie das Netzteil in die Steckdose. Die erste LED von oben muss grün aufleuchten.
  • Gehen Sie zu den Netzwerkeinstellungen Ihres WiFi-Netzwerks auf Ihrem Mobilgerät oder Computer und stellen Sie eine Verbindung zum Zugangspunkt des Gateway-Geräts her.
  • Wenn das Pop-up-Fenster nicht automatisch erscheint, öffnen Sie einen Browser und gehen Sie zu http://gateway.local.
  • Verwenden Sie den Benutzernamen "admin" und das Passwort "admin", um sich anzumelden.
  • Richten Sie das kabelgebundene oder drahtlose Netzwerk ein und verbinden Sie das Reduxi Gateway mit Ihrem lokalen Netzwerk (es wird empfohlen, eine statische IP-Adresse festzulegen).
  • Klicken Sie auf "Speichern" und verbinden Sie nun Ihr Mobiltelefon oder Ihren Computer mit demselben kabelgebundenen oder drahtlosen lokalen Netzwerk, mit dem Sie zuvor das Reduxi Gateway verbunden haben.
  • Der Reduxi Controller sollte bereits mit dem lokalen Internet-Netzwerk verbunden sein (Reduxi Controller).
  • Beachten Sie die nächsten Abschnitte zum Anschluss von Relaisausgängen und zur Installation von Stromsensoren.
  • Für die weitere Konfiguration/Installation der Software besuchen Sie bitte die Website mit der aktuellen Dokumentation: https://support.reduxi.eu.

Für die Konfiguration/Installation der Software lesen Sie bitte das Reduxi Local Online-Handbuch support.reduxi.eu.


3. Spezifikationen

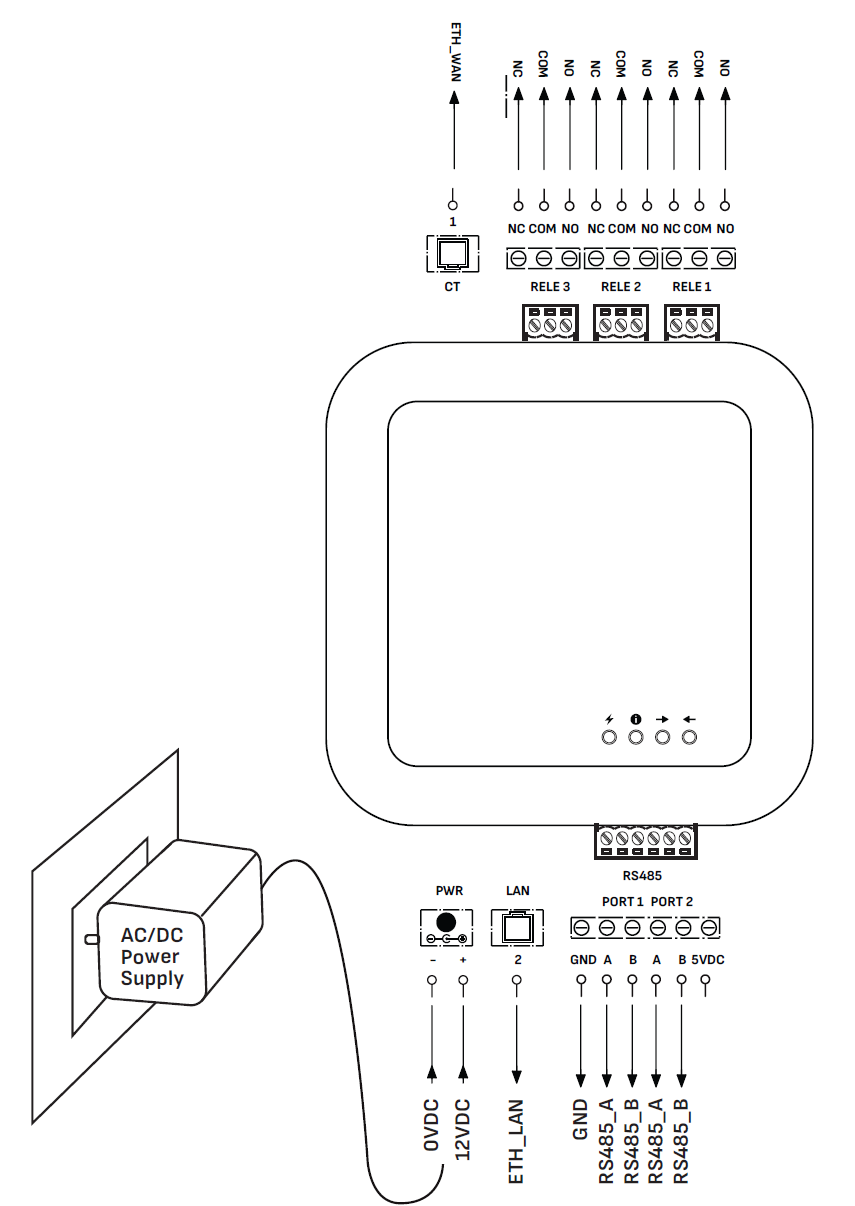

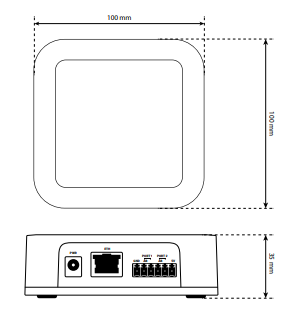

3.1. Dimension

  • Tischgehäuse mit der Möglichkeit zur Befestigung auf DIN-Schiene IEC/EN 60715 TH35.
  • Abmessungen: 100 x 100 x 35 mm.
  • Schutzart: <IP20
  • Gewicht: 230 g




3.2. Technische Daten



STROMVERSORGUNG
Versorgungsspannung - DC-Buchse  12 - 24 V DC
Maximaler Strom bei 12 V DC  200 mA



Pins
Stromversorgung  2-polige DC-Buchse
Ethernet  RJ45 10/100 Mbps (Halb-/Vollduplex)
RS485

2x 2-polige Klemmleiste
Eingangsstrom des Sensors

3x 3,5mm (CT1, CT2, CT3) 0-1V
Relaisausgänge

2x DO(NO/COM/NC) - max. 5A



ANSCHLUSSFÄHIGKEIT
Ethernet  10/100 Mbit/s
WiFi  IEEE 802.11 a/b/g/n/ac, 2,4/5GHz
RS485  2x 921600 BAUD halbduplex



ANDERE
Betriebstemperaturbereich  Von 0°C bis +40°C
Temperaturbereich bei Lagerung  Von -10°C bis +70°C
Relative Luftfeuchtigkeit während des Betriebs  < 95% (nicht kondensierend)
Schutzart  < IP20



3.3. Anschluss-Pinouts

3.3.1. Reset-Taste




Um das Reduxi Gateway auf die Werkseinstellungen zurückzusetzen, gehen Sie wie folgt vor:

  • Nadel in die Reset-Taste drücken und nicht loslassen (weiter drücken)
  • Drücken Sie die Reset-Taste für mehr als 7 Sekunden, bis alle LED-Anzeigen auf dem Display aufleuchten.

  • Wenn die LED-Leuchten aufleuchten, lassen Sie die Reset-Taste los.

  • Warten Sie 30 Sekunden, bis sich das Reduxi Gateway auf die Werkseinstellungen zurückgesetzt hat.



3.3.2. Stromversorgung


Abbildung 1: Anschlussbelegung der Stromversorgung (markiert als
Nummer 1)


Das Gerät muss mit einer begrenzten Stromversorgung
oder einer Stromversorgung PS2
gemäß IEC 62368-1 betrieben werden.



3.3.3. Ethernet - RJ45 und RS485

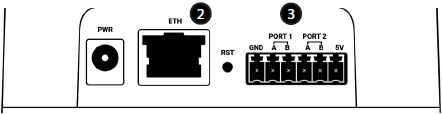

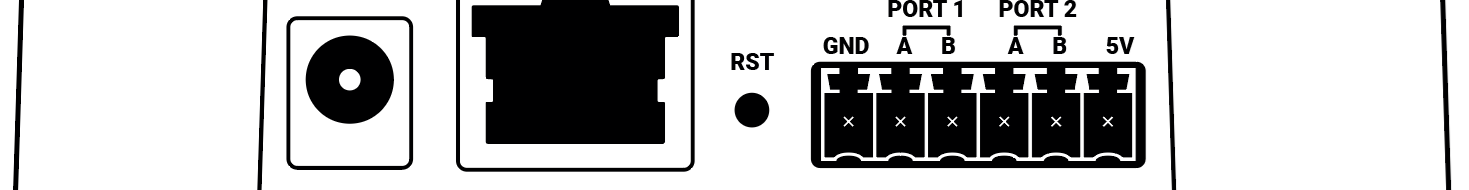

Abbildung 2: Ethernet-Anschluss (gekennzeichnet mit Nummer 2) und RS485-Kommunikationsanschlüsse (gekennzeichnet mit Nummer 3).

Ethernet-Anschluss (gekennzeichnet als Nummer 2):

Pin-Nr.  Funktion
  • Datenrate: 10/100 Mbps.
  • Kategorie: CAT5.
  • Ein grünes Licht zeigt an, dass eine Datenverbindung besteht.
  • Das orange Licht zeigt den Datenverkehr an
  • Automatisches Crossover
1  TX+
  TX-
  RX+
  RX-

RS485-Kommunikationsanschlüsse (mit der Nummer 3 gekennzeichnet):

  1. GND / Erde
  2. A + (Port 1)
  3. B - (Port 1)
  4. A + (Port 2)
  5. B - (Port 2)
  6. +5V DC Ausgang
  • Datenübertragungsrate: 921600 BAUD.
  • Halbduplex
  • Spannungspegel: 0 V - 5 V

Zusätzliche Kommunikationsmodule für externe Geräte sind ebenfalls erhältlich. Bitte kontaktieren Sie uns, um die aktuelle Liste der Module und die Preisliste zu erhalten.

3.3.4. Kommunikationsschnittstellen

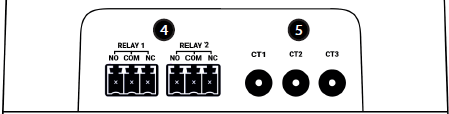

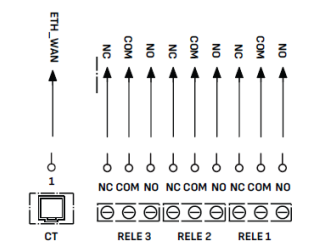

Relaisausgang (mit der Nummer 4 gekennzeichnet):

  • max. 5A AC/DC

Stromwandlereingänge (mit Nummer 5 gekennzeichnet):

  • 3x3,5mm(I1, I2, I3) - 0-1V

3.3.5. LED-Anzeigeleuchten


Erste LED-Leuchte:

  • grün: Strom ist eingeschaltet
  • blau: Internetverbindung ist aktiv
  • rot: Fehler.
  • weiß: aktualisieren/zurücksetzen

Zweite LED-Leuchte:

  • grün blinkend: Lesen von PORT1.
  • blau blinkend: Schreiben von PORT1.

Dritte LED-Leuchte:

  • grün blinkend: Lesen von PORT2.
  • blau blinkend: Schreiben von PORT2.
  • gelb: MODUS-Kommunikation

Vierte LED-Leuchte:

  • grün: Relais 1 ON.
  • blau: Relais 2 ON.
  • türkis: Relais 1 und Relais 2 ON.



4. Allgemeine Hinweise zur Verwendung

  • Durch die Nutzung dieses Geräts akzeptieren Sie die Datenschutzbestimmungen und Geschäftsbedingungen
  • Lesen Sie diese Anleitung und bewahren Sie sie zum späteren Nachschlagen auf. Halten Sie sich an alle Warnhinweise und Richtlinien.
  • Aufstellen: Achten Sie darauf, dass das Produkt auf einer stabilen, nicht vibrierenden Oberfläche steht.
  • Auspacken: Entfernen Sie alle Verpackungsmaterialien, bevor Sie das Produkt an die Stromversorgung anschließen.
  • Belüftung: Halten Sie die Lüftungsschlitze frei; stellen Sie keine Gegenstände auf das Gerät.
  • Nässe und Flüssigkeiten: Schützen Sie das Produkt vor Flüssigkeiten, Regen oder Feuchtigkeit.
  • Reinigung: Ziehen Sie vor der Reinigung immer den Netzstecker des Geräts. Verwenden Sie nur ein weiches, trockenes Tuch; vermeiden Sie Flüssig- oder Sprühreiniger.
  • Öffnungen: Stecken Sie keine Gegenstände in die Öffnungen.
  • Reparaturen und Modifikationen: Versuchen Sie nicht, das Produkt selbst zu öffnen oder zu reparieren, da dies zum Erlöschen der Garantie führt. Reparaturen sollten nur von qualifizierten Servicetechnikern durchgeführt werden.
  • Umsetzen: Trennen Sie das Gerät von der Stromversorgung, bevor Sie es transportieren.
  • Etiketten: Bewahren Sie alle Originaletiketten auf und entfernen Sie sie nicht vom Produkt.
  • Wärmequellen: Stellen Sie das Produkt nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizungen oder anderen Geräten auf, die Wärme erzeugen.
  • Netzkabel: Verlegen Sie das Netzkabel sicher und achten Sie darauf, dass es keine Stolperfalle darstellt oder durch Gegenstände beschädigt werden kann, die es einklemmen oder verdrehen könnten.
  • Zubehör: Verwenden Sie nur vom Hersteller empfohlenes Zubehör oder Zusatzgeräte.
  • Ziehen Sie den Netzstecker: Trennen Sie das Gerät während eines Gewitters oder bei längerer Nichtbenutzung von der Stromquelle.
  • Spannungsanforderungen: Schließen Sie das Gerät nur an eine Steckdose an, die den in dieser Anleitung angegebenen Spannungsanforderungen entspricht.
  • Zugang zur Stromversorgung: Stellen Sie sicher, dass der Stromeingang des Geräts jederzeit zugänglich und funktionsfähig ist.
  • Elektrische Belastung: Überlasten Sie keine Steckdosen, Verlängerungskabel oder Schutzschalterleisten.



Produzent

Name: AMIBIT d.o.o.

Anschrift: Šaleška 2 a, 3320 Velenje

Identifikationsnummer: 6930808000

STEUER-ID: SI51315831

E-Mail: info@reduxi.eu

Telefon: +386 (0)3 777 01 40



Dokument

Zweck: Reduxi Gateway - Benutzerhandbuch

Version: V1.1 11.2022



Urheberrecht

© 2022 AMIBIT d.o.o.

Alle Rechte vorbehalten. Kein Teil dieses Dokuments darf ohne vorherige schriftliche Genehmigung von AMIBIT d.o.o. vervielfältigt, in einem Speicher- und Abfragesystem gespeichert oder in irgendeiner anderen Form, sei es elektronisch, elektrostatisch, auf Magnetband, durch Fotokopie oder auf andere Weise, verwendet werden.
