1. Einleitung

Willkommen in der Welt von Reduxi, die es Ihnen ermöglicht, die Kontrolle über die Energiekosten und die effiziente Nutzung von Strom für eine nachhaltige Entwicklung zu übernehmen. Hauptmerkmale:

• Verwaltung der Spitzenleistung,
• Produktionsmanagement für Solarkraftwerke,
• Optimierung des Stromverbrauchs.

Genaue Messungen und Energieverbrauchsanalysen sind die ersten Schritte zur Energieeinsparung. Um dieses Ziel zu erreichen, benötigen Sie die richtige Technologie. Der Reduxi Konverter ermöglicht den Anschluss des AM550 Zählers an das Reduxi System über den Reduxi Controller oder das Reduxi Gateway Gerät.

2. Spezifikationen

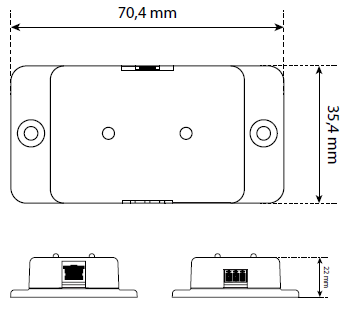

2.1. Abmessungen

• Tischgehäuse, das angebracht werden kann.
• Abmessungen: 35,4 x 70,4 x 22 mm.
• Schutz: <IP20.
• Gewicht: 30 g.

2.2. Technische Daten

2.3. Anschluss-Stecker

2.3.1. RS485-Stecker

Abbildung 1: Kommunikationsstecker RS485 (gekennzeichnet mit der Nummer 1).

• Maximale Datenübertragungsrate: 921600 BAUD.

• Halbduplex.

• Spannungspegel: 0 V - 5 V.

2.3.2. RJ12-Stecker

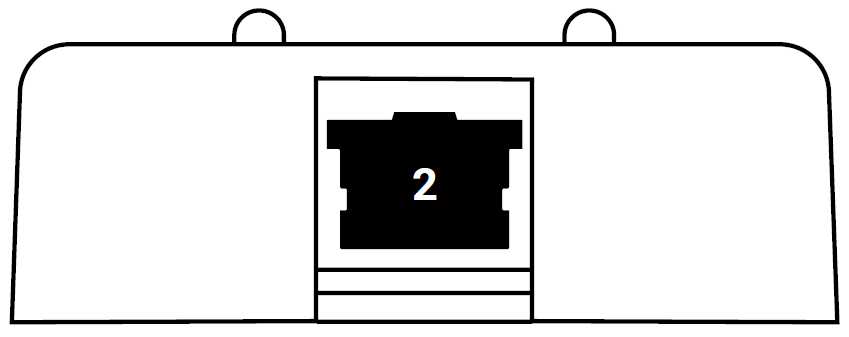

Abbildung 2: Kommunikationsstecker RJ12 (mit Nummer 2 gekennzeichnet).

1. +5V DC-Stromversorgung.
2. Datenleitungsbedarf - Eingang.
3. Daten GND.
4. NC - nicht angeschlossen.
5. Datenleitung - Ausgang.
6. GND-Stromversorgung.

• Kommunikation über Iskra P1 Ausgang.
• Spannungspegel: 0 V - 5 V.

2.3.5. LED-Anzeigeleuchten

	Grüne LED: Stromversorgung ist aktiv.
	Gelbe LED: blinkt während der Datenübertragung.

3. Anweisungen zum Anschluss

Für die erste Konfiguration müssen Sie den Reduxi Konverter an den Reduxi Controller oder das Reduxi Gateway an den RS485 Port anschließen. Für die Verbindung empfehlen wir ein doppelt isoliertes, verdrilltes Kabel mit einem Geflecht (geschirmtes Kabel) zu verwenden.

• Die doppelt isolierte, verdrillte Zweidrahtleitung muss wie folgt angeschlossen werden: Die erste Ader des Umrichters A wird mit der Reduxi-Leitung A verbunden. Die andere Ader des Umrichters B wird mit der Reduxi-Leitung B verbunden. Das geflochtene Kabel (geschirmtes Kabel) wird mit GND verbunden.
• Schließen Sie das Messgerät Iskra AM550 mit einem RJ12-Kabel an den Reduxi-Konverter an (achten Sie darauf, dass die Reihenfolge der Adern im RJ12-Kabel auf beiden Seiten des RJ12-Kabels übereinstimmt).
• Die grüne LED von oben sollte anfangen zu leuchten.

Für die Konfiguration/Installation der Software besuchen Sie bitte die Website, auf der Sie die aktuelle Dokumentation finden: support.reduxi.eu.

4. Allgemeine Hinweise zur Verwendung

• Lesen Sie diese Anleitung. Bewahren Sie diese Anleitung auf. Beachten und befolgen Sie alle Warnhinweise.
• Installieren Sie das Produkt gemäß den Anweisungen des Herstellers.
• Das Produkt darf keinen Vibrationen ausgesetzt werden.
• Entfernen Sie die gesamte Verpackung, bevor Sie das Gerät an das Stromnetz anschließen.
• Stellen Sie das Produkt nicht auf einen instabilen Untergrund.
• Stellen Sie keine Gegenstände wie Lampen, Bücher, Vasen mit Wasser, Tischdecken usw. auf das Gerät. Decken Sie die Lüftungsschlitze nicht ab.
• Setzen Sie das Produkt keinen Flüssigkeiten, Regen oder Feuchtigkeit aus.
• Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie keine flüssigen oder gesprühten Reinigungsmittel zur Reinigung des Geräts. Verwenden Sie zur Reinigung ein weiches, trockenes Tuch.
• Stecken Sie keine Gegenstände in die Öffnungen des Geräts. Dies kann einen Kurzschluss verursachen und zu einem elektrischen Schlag oder Brand führen.
• Öffnen oder reparieren Sie das Produkt nicht selbst. Wenn Sie das Produkt öffnen, erlischt Ihre Garantie. Dieses Produkt enthält keine vom Benutzer austauschbaren Teile.
• Ziehen Sie immer den Netzstecker, wenn Sie das Gerät transportieren wollen.
• Vermeiden Sie Verfahren, die einen Kurzschluss verursachen können.
• Entfernen Sie nicht die Originaletiketten von dem Produkt.
• Verwenden Sie das Produkt nicht in der Nähe von Wasser.
• Stellen Sie das Produkt nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizungen usw. auf.
• Schützen Sie das Stromkabel und verlegen Sie es so, dass es nicht betreten werden kann und dass sich keine Gegenstände in der Nähe befinden, die es einklemmen oder verdrehen könnten.
• Verwenden Sie nur vom Hersteller angegebenes Zubehör/Zusatzgeräte.
• Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das Gerät längere Zeit nicht benutzen.
• Alle Reparaturen sollten von qualifiziertem Servicepersonal durchgeführt werden.
• Die richtige Spannung für dieses Produkt ist in dieser Anleitung angegeben. Sie können das Produkt nur an eine Steckdose mit der in dieser Anleitung angegebenen Spannung und Frequenz anschließen. Wenn Sie keine Informationen über die Spannung haben, wenden Sie sich an Ihren Dienstanbieter oder Ihr Stromversorgungsunternehmen.
• Überlasten Sie keine Steckdosen, Verlängerungskabel oder Schaltschränke.

Produzent

Name: AMIBIT d.o.o.

Adresse: Šaleška 2 a, 3320 Velenje

Identifikationsnummer: 6930808000

STEUER-ID: SI51315831

E-Mail: info@reduxi.eu

Telefon: +386 (0)3 777 01 40

Dokument

Zweck: Reduxi Konverter für AM550 Meter

Version: V1.0 12.2022
