1. Einführung

Willkommen in der Welt von Reduxi, die es Ihnen ermöglicht, die Kontrolle über die Energiekosten und die effiziente Nutzung von Strom für eine nachhaltige Entwicklung zu übernehmen. Hauptmerkmale:

• Verwaltung der Spitzenleistung,
• Produktionsmanagement für Solarkraftwerke,
• Optimierung des Stromverbrauchs.

Genaue Messungen und Energieverbrauchsanalysen sind die ersten Schritte zur Energieeinsparung. Um dieses Ziel zu erreichen, brauchen Sie die richtige Technologie. Der Reduxi Konverter ermöglicht den Anschluss des Landis+Gyr E350, 450 Zählers an das Reduxi System über den Reduxi Controller oder das Reduxi Gateway Gerät.

2. Anweisungen zum Anschluss

Für die erste Konfiguration müssen Sie den Reduxi-Konverter mit dem Reduxi-Controller oder das Reduxi-Gateway mit dem RS485-Port verbinden. Für den Anschluss empfehlen wir ein doppelt isoliertes, verdrilltes Kabel mit einem Geflecht (geschirmtes Kabel) zu verwenden.

• Die doppelt isolierte, verdrillte Zweidrahtleitung muss wie folgt angeschlossen werden: Die erste Ader des Umrichters A wird mit der Reduxi-Leitung A verbunden. Die andere Ader des Umrichters B wird mit der Reduxi-Leitung B verbunden. Das Geflechtkabel (geschirmtes Kabel) wird mit GND verbunden.
• Verbinden Sie Landis+Gyr E350, 450 Meter mit zwei Kabeln mit Reduxi Konverter
• Die grüne LED von oben sollte anfangen zu leuchten.

Für die Konfiguration/Installation der Software besuchen Sie bitte die Website, auf der Sie die aktuelle Dokumentation finden:

support.reduxi.eu.

3. Spezifikationen

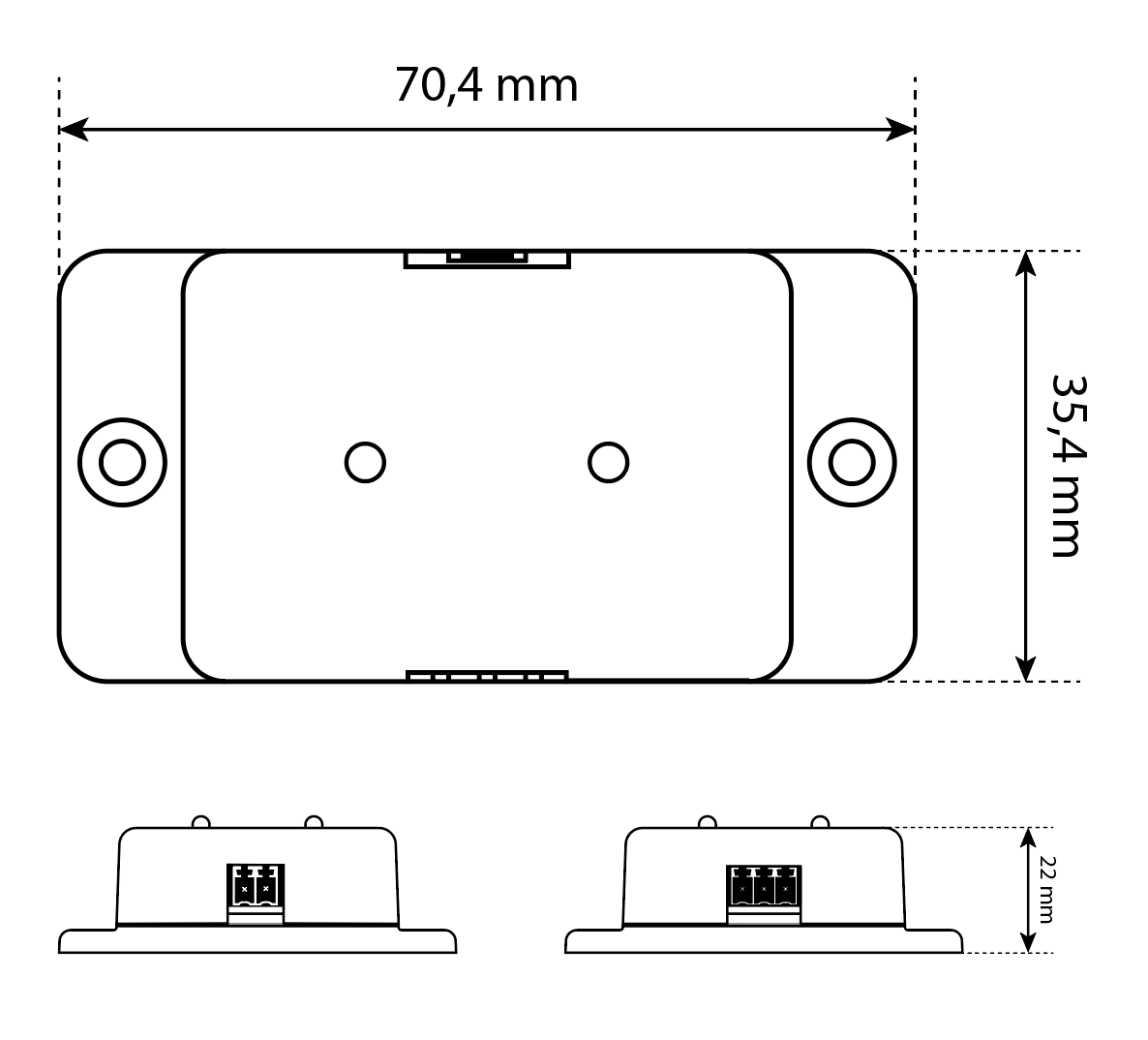

3.1. Abmessungen

• Tischgehäuse, das angebracht werden kann.
• Abmessungen: 35,4 x 70,4 x 22 mm.
• Schutzart: <IP20.
• Gewicht: 30 g.

3.2. Technische Daten

3.3. Anschluss-Stecker

3.3.1. RS485-Stecker

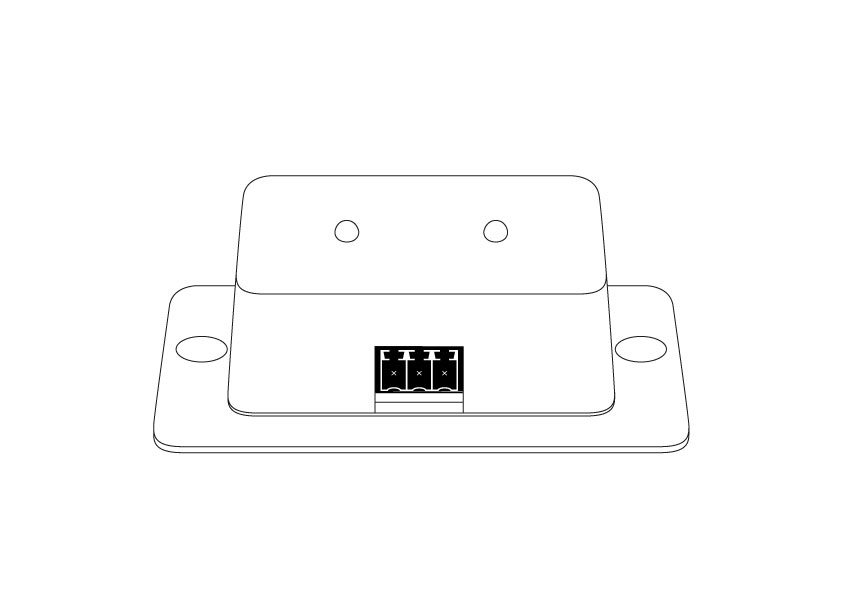

Abbildung 1: Kommunikationsstecker RS485 (gekennzeichnet mit der Nummer 1).

• Maximale Datenübertragungsrate: 921600 BAUD.

• Halbduplex.

• Spannungspegel: 0 V - 5 V.

3.3.2. M-BUS

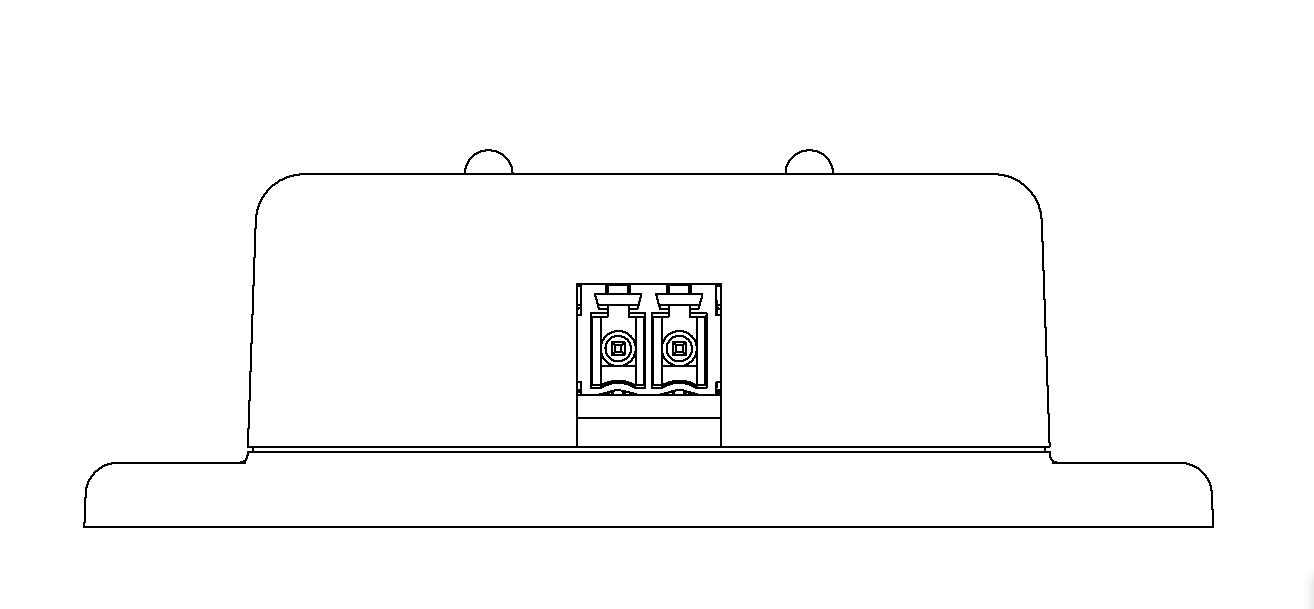

Abbildung 2: Kommunikationsstecker 1x 2-poliger Stecker (gekennzeichnet mit Nummer 2).

1. M-BUS
2. M-BUS

• Kommunikation über M-BUS-Ausgang.
• Spannungspegel: 12 V - 38 V.

3.3.3. LED-Anzeigeleuchten

	Grüne LED: Stromversorgung ist aktiv.
	Gelbe LED: blinkt während der Datenübertragung.

4. Allgemeine Hinweise zur Verwendung

• Durch die Nutzung dieses Geräts akzeptieren Sie Datenschutzbestimmungen und Geschäftsbedingungen
• Lesen Sie diese Anleitung und bewahren Sie sie zum späteren Nachschlagen auf. Halten Sie sich an alle Warnhinweise und Richtlinien.
• Aufstellen: Achten Sie darauf, dass das Produkt auf einer stabilen, nicht vibrierenden Oberfläche steht.
• Auspacken: Entfernen Sie alle Verpackungsmaterialien, bevor Sie das Produkt an die Stromversorgung anschließen.
• Belüftung: Halten Sie die Lüftungsschlitze frei; stellen Sie keine Gegenstände auf das Gerät.
• Nässe und Flüssigkeiten: Schützen Sie das Produkt vor Flüssigkeiten, Regen oder Feuchtigkeit.
• Reinigung: Ziehen Sie vor der Reinigung immer den Netzstecker des Geräts. Verwenden Sie nur ein weiches, trockenes Tuch; vermeiden Sie Flüssig- oder Sprühreiniger.
• Öffnungen: Stecken Sie keine Gegenstände in die Öffnungen.
• Reparaturen und Modifikationen: Versuchen Sie nicht, das Produkt selbst zu öffnen oder zu reparieren, da dies zum Erlöschen der Garantie führt. Reparaturen sollten nur von qualifizierten Servicetechnikern durchgeführt werden.
• Umsetzen: Trennen Sie das Gerät von der Stromversorgung, bevor Sie es transportieren.
• Etiketten: Bewahren Sie alle Originaletiketten auf und entfernen Sie sie nicht vom Produkt.
• Wärmequellen: Stellen Sie das Produkt nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizungen oder anderen Geräten auf, die Wärme erzeugen.
• Netzkabel: Verlegen Sie das Netzkabel sicher und achten Sie darauf, dass es keine Stolperfalle darstellt oder durch Gegenstände beschädigt werden kann, die es einklemmen oder verdrehen könnten.
• Zubehör: Verwenden Sie nur vom Hersteller empfohlenes Zubehör oder Zusatzgeräte.
• Ziehen Sie den Netzstecker: Trennen Sie das Gerät während eines Gewitters oder bei längerer Nichtbenutzung von der Stromquelle.
• Spannungsanforderungen: Schließen Sie das Gerät nur an eine Steckdose an, die den in dieser Anleitung angegebenen Spannungsanforderungen entspricht.
• Zugang zur Stromversorgung: Stellen Sie sicher, dass der Stromeingang des Geräts jederzeit zugänglich und funktionsfähig ist.
• Elektrische Belastung: Überlasten Sie keine Steckdosen, Verlängerungskabel oder Schutzschalterleisten.

Produzent

Name: AMIBIT d.o.o.

Anschrift: Šaleška 2 a, 3320 Velenje

Identifikationsnummer: 6930808000

STEUER-ID: SI51315831

E-Mail: info@reduxi.eu

Telefon: +386 (0)3 777 01 40

Dokument

Zweck: Reduxi Konverter für Landis+Gyr E350, 450 Meter

Version: V1.0 12.2022
