So verbinden Sie den Energiezähler Algodue UPM209 mit dem Reduxi Controller
Verbinden Sie Ihren dreiphasigen Netzanalysator Algodue UPM209 mit dem Reduxi Controller.
Textbeschreibung dieses Bildes

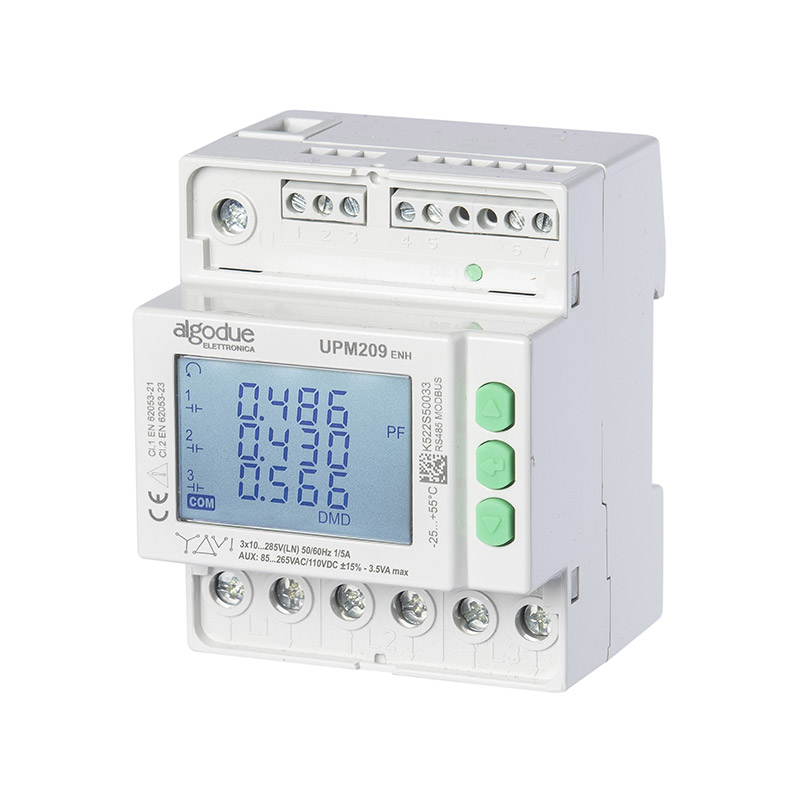

Produktfoto eines weißen dreiphasigen Hutschienen-Energiezählers auf weißem Hintergrund. Frontetikett: Logo 'algodue ELETTRONICA' und Modell 'UPM209 ENH'. LC-Display mit blauer Hintergrundbeleuchtung, das drei Zeilen mit den Werten 0.486, 0.430 und 0.566 zeigt, rechts die Beschriftungen PF und DMD, links die Phasenmarkierungen 1, 2, 3 und ein 'COM'-Symbol. Drei grüne Tasten auf der rechten Seite der Front. Kleingedrucktes: 'CE', '3x10...285V(LN) 50/60Hz 1/5A', 'AUX: 85...265VAC/110VDC +/-15% - 3.5VA max', ein QR-Code und 'RS485 MODBUS'. Schraubklemmen: oben ein Block mit drei und ein Block mit fünf Klemmen, unten sechs Schraubklemmen und oben eine grüne Anzeige-LED.
1 Technische Dokumentation
Herstellerdokumente für den Algodue UPM209:
- Algodue UPM209 product page – Technische Daten und Kontakt für weitere Konfigurationen.
- UPM209 datasheet (PDF) – Technische Daten, Versionen und Bestellnummern.
- WintoolNET software – Konfigurationssoftware für den UPM209 und UPM309.
2 Erforderliche Ausrüstung
- Dreiphasiger Netzanalysator Algodue UPM209, installiert von einer qualifizierten Elektrofachkraft
- Kabel für den Kommunikationsport des Zählers: RS485 oder Ethernet (RJ45), je nach Modell
- Reduxi Controller
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
3 Zähler anschließen und konfigurieren
Anleitungen zum Anschließen und Konfigurieren des Zählers finden Sie auf der Seite des Herstellers: Algodue UPM209.
3.1 Kommunikationsport
Der UPM209 hat je nach Modell einen von zwei Kommunikationsports:
| Port | Protokoll | Details |
|---|---|---|
| RS485 (optoisoliert) | Modbus RTU/ASCII | 300 bis 57600 bps |
| Ethernet (RJ45) | Modbus TCP | 10/100 Mbps; außerdem HTTP, NTP und DHCP |
3.2 Modbus-Unit-ID
Sie benötigen die Modbus-Unit-ID des Zählers im Reduxi Configurator. Normalerweise wird 1 verwendet.
4 Bei der Reduxi-Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
5 Zähler zu Reduxi hinzufügen
Mit diesen Schritten fügen Sie einen neuen Zähler hinzu oder bearbeiten einen vorhandenen.
5.1 Grundeinstellungen
Melden Sie sich im Reduxi Configurator über den Browser an (siehe Punkt 4) und klicken Sie auf Add device.
Geben Sie im ersten Schritt die Grundeinstellungen des Geräts ein. Klicken Sie dann auf Next.
5.2 Kommunikationseinstellungen
Wählen Sie den Kommunikationskanal, der zum Port Ihres Zählers passt. Geben Sie dann die Gerätekonfiguration ein:
| Parameter | Wert |
|---|---|
| Modbus unit ID | Normalerweise 1
|
Geben Sie dann die erweiterten Einstellungen ein und wählen Sie sie aus.
5.3 Kommunikation testen
Klicken Sie unten im Assistenten auf Test communication. Der Test liest den Algodue UPM209 einmal aus und speichert nichts. Wenn der Test erfolgreich ist, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot der unteren Schaltflächenleiste einer Reduxi Configurator Seite. Links: Schaltfläche 'Back'. Rechts: Schaltfläche 'Test communication' (mit einem cyanfarbenen Rahmen markiert) und dunkle Schaltfläche 'Done'.
Textbeschreibung dieses Bildes
Screenshot der Reduxi Configurator Seite 'Communication channel and device configuration'. Connection *: TCP/IP (Dropdown). IP *: 192.168.50.243, mit der Schaltfläche 'Scan for IP'. Port *: 502, mit der Schaltfläche 'Test port'. Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts). Die Schaltfläche Done ist mit einem cyanfarbenen Rahmen markiert.
6 Messwerte prüfen
6.1 Letzte Messwerte
Sobald die Kommunikation steht, prüfen Sie die Werte unter Devices im Reduxi Configurator. Reduxi liest den Zähler nur aus.
✓ Zusammenfassung
Vorbereitung (Punkte 1–2): Lesen Sie die Algodue-Dokumente und bereiten Sie die Ausrüstung vor.
Algodue UPM209 (Punkt 3): Schließen Sie den Zähler über seinen RS485- oder Ethernet-Port an. Notieren Sie die Modbus-Unit-ID.
In Reduxi hinzufügen (Punkte 4–5): Melden Sie sich im Reduxi Configurator an, fügen Sie den Zähler mit seiner Modbus-Unit-ID hinzu und testen Sie die Kommunikation.
Inbetriebnahme (Punkt 6): Prüfen Sie die Messwerte. Reduxi liest den Zähler aus.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Test communication schlägt fehl | Prüfen Sie, ob die Modbus-Unit-ID in Reduxi der Unit-ID des Zählers entspricht. Normalerweise ist sie 1. |
| Der Zähler antwortet nicht | Wählen Sie den Kommunikationskanal, der zum Port Ihres Zählers passt: RS485 (Modbus RTU/ASCII) oder Ethernet (Modbus TCP). |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
