So verbinden Sie den Energiezähler der Serie GARO GNM3D/T mit dem Reduxi Controller
Fügen Sie Ihren Energiezähler GARO GNM3D oder GNM3T über Modbus RS485 zum Reduxi Controller hinzu.

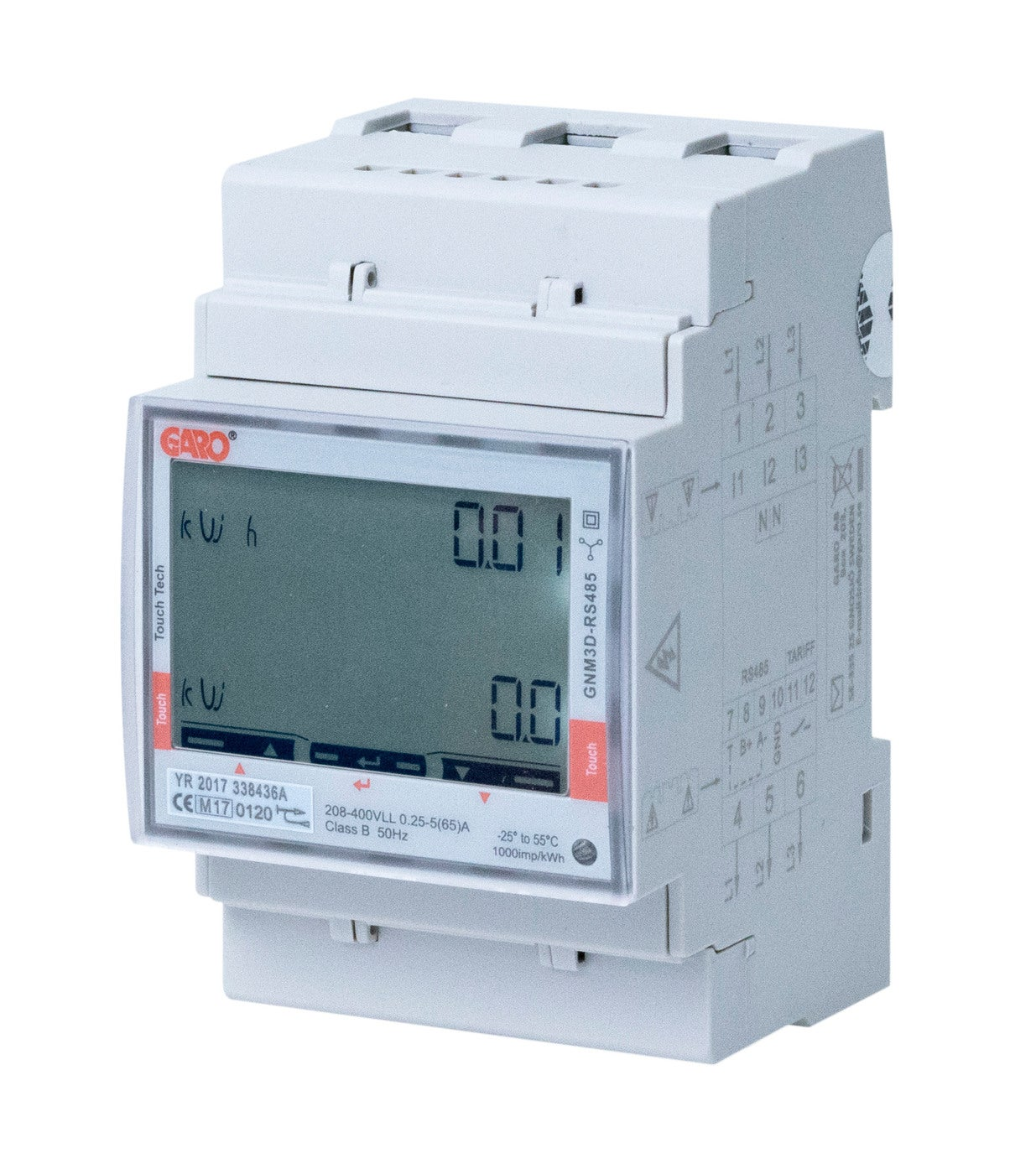

Textbeschreibung dieses Bildes
Produktfoto eines hellgrauen dreiphasigen Hutschienen-Energiezählers auf weißem Hintergrund. Auf der Vorderseite: rotes 'GARO'-Logo oben links, senkrechter Text 'GNM3D-RS485' rechts, LC-Display mit der Einheit 'kWh' (obere Zeile, Wert 0.01) und 'kW' (zweite Zeile, Wert 0.0), rote 'Touch'-Flächen am linken und rechten Rand, unter dem Display drei Touch-Tasten mit Pfeilsymbolen (auf, Eingabe, ab). Etikettenstreifen: 'YR 2017 338436A', 'CE M17 0120', '208-400VL-L 0.25-5(65)A, Class B 50Hz', '-25 C to 55 C', '1000imp/kWh' und unten rechts eine kleine LED. Seitenetikett mit den Klemmennummern 1 bis 3, 11 bis 13, N, 4 bis 6, 7 bis 12 und einem Schaltsymbol. Schraubklemmen oben und unten.
1 Technische Dokumentation
Anleitungen zum Anschließen und Konfigurieren des Zählers finden Sie auf der Webseite des Herstellers.
- GARO: GNM3D search – Link aus dem ursprünglichen Artikel.
- GARO: Disc.ENERGYMETER 3P MODBUS RS485 (GNM3D) – Produktseite des dreiphasigen Direktzählers mit Modbus RS485.
- GARO: GNM3D-RS485 manual (EN) – Handbuch mit RS485-Anschluss und Kommunikationseinstellungen des Zählers.
- GARO: GNM3T-LP RS485 N manual (EN) – Handbuch der Variante GNM3T mit Wandleranschluss.
- GARO: GNM3D and GNM3T Modbus protocol (EN) – Modbus-RTU-Registertabellen und serielle Einstellungen.
2 Erforderliche Ausrüstung
- Reduxi Controller
- GARO Energiezähler GNM3D oder GNM3T mit RS485-Schnittstelle (Modbus)
- RS485-Kabel zwischen Zähler und Reduxi Controller
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
3 Kommunikationseinstellungen des Zählers
3.1 Standardeinstellungen
Der Zähler kommuniziert über RS485 mit Modbus RTU. Das Protokolldokument des Herstellers nennt diese Standardeinstellungen:
| Parameter | Standardwert |
|---|---|
| Protokoll | Modbus RTU über RS485 |
| Modbus-Adresse |
1 (Bereich 1 bis 247) |
| Baudrate |
9.6 kbps |
| Parity | None |
| Stop bits | 1 |
3.2 Modbus-Adresse am Zähler einstellen
Nutzen Sie dieses Verfahren nur, wenn Adresse, Baudrate oder Parität am Zähler von den benötigten Werten abweichen. Die Schritte folgen dem Handbuch GNM3D-RS485 und verwenden die Touch-Flächen an der Zählerfront:
9.6. Tippen Sie links, bis PArIty erscheint, und wählen Sie no. Bestätigen Sie das Stoppbit 1.4 Bei der Reduxi-Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
5 Energiezähler zu Reduxi hinzufügen
Mit diesen Schritten fügen Sie einen neuen Energiezähler hinzu oder bearbeiten einen vorhandenen.
5.1 Grundeinstellungen
Melden Sie sich lokal am Controller im Reduxi Configurator an (siehe Punkt 4) und klicken Sie auf + Add device. Geben Sie dann die Grundeinstellungen ein.
5.2 Kommunikationseinstellungen
Wählen Sie den Kommunikationskanal. Geben Sie dann die Gerätekonfiguration ein.
| Parameter | Wert |
|---|---|
| Modbus unit ID | Normalerweise wird 1 verwendet. Der Wert muss mit der am Zähler eingestellten Adresse übereinstimmen (Punkt 3). |
5.3 Erweiterte Einstellungen
Geben Sie die erweiterten Einstellungen ein und wählen Sie sie aus.
5.4 Kommunikation testen
Klicken Sie unten im Assistenten auf Test communication. Der Test liest den Energiezähler einmal aus und speichert nichts. Wenn der Test erfolgreich ist, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot der unteren Schaltflächenleiste einer Reduxi Configurator Seite. Links: Schaltfläche 'Back'. Rechts: Schaltfläche 'Test communication' (mit einem cyanfarbenen Rahmen markiert) und dunkle Schaltfläche 'Done'.
Textbeschreibung dieses Bildes
Screenshot der Reduxi Configurator Seite 'Communication channel and device configuration'. Connection *: TCP/IP (Dropdown). IP *: 192.168.50.243, mit der Schaltfläche 'Scan for IP'. Port *: 502, mit der Schaltfläche 'Test port'. Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts). Die Schaltfläche Done ist mit einem cyanfarbenen Rahmen markiert.
6 Messwerte prüfen
6.1 Letzte Messwerte
Sobald die Kommunikation steht, prüfen Sie als zusätzlichen Test die Werte des Energiezählers unter Devices im Reduxi Configurator.
✓ Zusammenfassung
Vorbereitung (Punkte 1–2): Öffnen Sie die Herstellerdokumente und legen Sie den Reduxi Controller, das RS485-Kabel und einen Laptop bereit.
Energiezähler (Punkt 3): Prüfen Sie Modbus-Adresse, Baudrate und Parität am Zähler.
Zu Reduxi hinzufügen (Punkte 4–5): Melden Sie sich im Reduxi Configurator an, fügen Sie das Gerät hinzu und führen Sie Test communication aus.
Inbetriebnahme (Punkt 6): Prüfen Sie die Messwerte des Zählers unter Devices.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Test communication schlägt fehl | Prüfen Sie, ob Modbus-Unit-ID, Baudrate und Parität in Reduxi mit den Zählereinstellungen übereinstimmen (Punkte 3 und 5.2). Prüfen Sie die RS485-Verdrahtung. |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
