So verbinden Sie den Energiezähler Iskra WM3x6 mit dem Reduxi Controller
Verbinden Sie den dreiphasigen Energiezähler Iskra WM3x6 über Modbus RTU (RS485) mit dem Reduxi Controller.

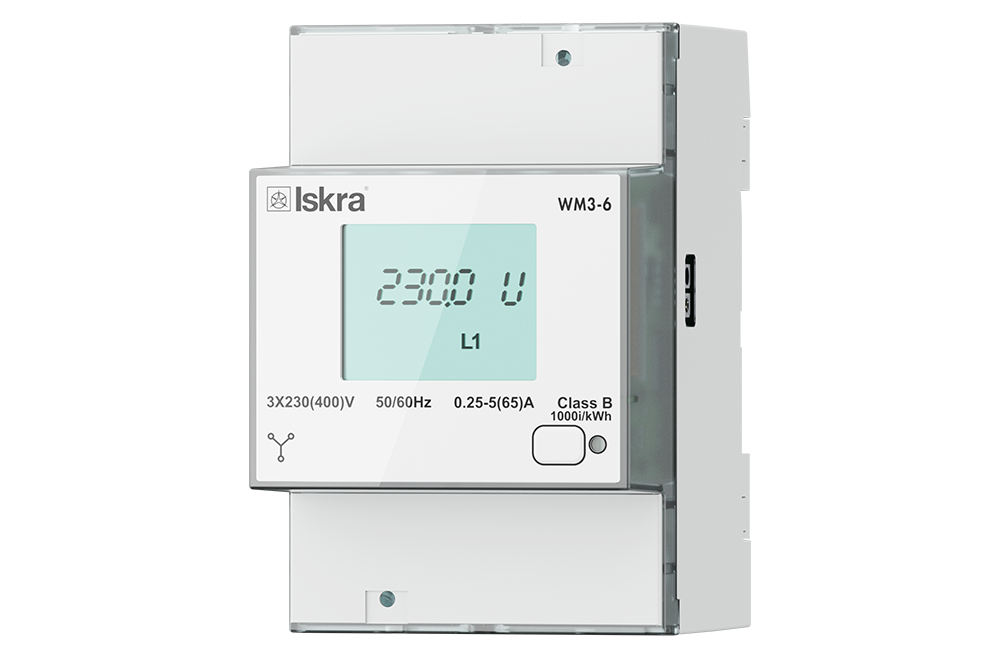

Textbeschreibung dieses Bildes
Produktfoto eines weißen Hutschienen-Energiezählers auf weißem Hintergrund. Auf der Vorderseite: 'Iskra'-Logo oben links, Modell 'WM3-6' oben rechts, LC-Display mit 230.0 V und 'L1'. Darunter: '3X230(400)V', '50/60Hz', '0.25-5(65)A', 'Class B', '1000/kWh', links ein Drehstrom-Schaltsymbol und rechts eine LED mit einem abgerundeten Rechteck. Oben am Gehäuse sitzt eine kleine grüne LED, unten links eine kleine LED.
1 Technische Dokumentation
Anleitungen zum Anschließen und Konfigurieren des Zählers finden Sie auf der Webseite des Herstellers: https://www.iskra.eu/en/Smart-energy-meters/energy-meter-WM3/
- Iskra WM3x6 product page – Varianten, Schnittstellen und Downloads
- Users manual WM3x6 – Anschluss, Kommunikationseinstellungen und Modbus-Register
- Data sheet WM3x6 – Technische Daten und Bestellnummern
2 Erforderliche Ausrüstung
Sie benötigen die folgenden Komponenten:
- Reduxi Controller
- Energiezähler Iskra WM3-6 oder WM3M6 mit RS485-Option
- RS485-Kabel zwischen Zähler und Reduxi Controller
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
022433920003 (WM3-6 230DB) und 022433920103 (WM3M6 230DB, MID).3 Zähler an den Reduxi Controller anschließen
3.1 RS485-Klemmen am Zähler
Die RS485-Leitung liegt an den Hilfsklemmen 15 und 16, die in der Herstellerdokumentation mit B und A beschriftet sind. Die Klemmen nehmen Leiter von 1 bis 2,5 mm² auf (M3-Schrauben, empfohlenes Anzugsmoment 0,7 Nm). Der Hersteller empfiehlt einen Ferritkern mit zwei Windungen auf der RS485-Leitung.
4 Kommunikationsparameter am Zähler einstellen
Der Zähler verwendet Modbus RTU über RS485. Die Werkseinstellungen laut Herstellerdokumentation:
| Parameter | Werkseinstellung |
|---|---|
| Protokoll | Modbus RTU |
| Frame |
8, N, 2 (8 Datenbits, keine Parität, 2 Stoppbits) |
| Modbus-Adresse | 33 |
| Geschwindigkeit | 1200 bis 19200 bit/s |
Ändern Sie die Einstellungen mit der Iskra-Software MiQen (serielle Verbindung oder WM-USB-Adapter). Die Adresse können Sie auch am Zähler einstellen: Halten Sie die Fronttaste länger als 6 Sekunden gedrückt. Der Zähler antwortet dann unter der Adresse 149, bis Sie die Adresse ändern.
5 Bei der Reduxi Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
6 Zähler zu Reduxi hinzufügen
Mit diesen Schritten fügen Sie einen neuen Zähler hinzu oder bearbeiten einen vorhandenen.
6.1 Grundeinstellungen
Melden Sie sich im Reduxi Configurator über den Browser an (siehe Punkt 5), klicken Sie auf + Add device und geben Sie die Grundeinstellungen des Zählers ein.
6.2 Kommunikationseinstellungen
Wählen Sie den Kommunikationskanal und geben Sie die Gerätekonfiguration ein:
| Parameter | Wert |
|---|---|
| Modbus unit ID | Normalerweise wird 1 verwendet. Der Wert muss mit der am Zähler eingestellten Modbus-Adresse übereinstimmen. |
Geben Sie dann die erweiterten Einstellungen ein und wählen Sie sie aus.
6.3 Kommunikation testen
Klicken Sie unten im Assistenten auf Test communication. Der Test liest den Iskra WM3x6 einmal aus und speichert nichts. Wenn der Test erfolgreich ist, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot der unteren Schaltflächenleiste einer Reduxi Configurator Seite. Links: Schaltfläche 'Back'. Rechts: Schaltfläche 'Test communication' (mit einem cyanfarbenen Rahmen markiert) und dunkle Schaltfläche 'Done'.
Textbeschreibung dieses Bildes
Screenshot der Reduxi Configurator Seite 'Communication channel and device configuration'. Connection *: TCP/IP (Dropdown). IP *: 192.168.50.243, mit der Schaltfläche 'Scan for IP'. Port *: 502, mit der Schaltfläche 'Test port'. Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts). Die Schaltfläche Done ist mit einem cyanfarbenen Rahmen markiert.
7 Messwerte prüfen
7.1 Last measurements
Sobald die Kommunikation steht, prüfen Sie die Werte unter Devices – Iskra WM3x6 im Reduxi Configurator.
✓ Zusammenfassung
Vorbereitung (Punkte 1–2): Öffnen Sie die Herstellerdokumentation. Bereiten Sie den Controller, einen Zähler mit RS485-Option, das RS485-Kabel und einen Laptop oder ein Tablet vor.
Iskra WM3x6 (Punkte 3–4): Schließen Sie die RS485-Klemmen 15 und 16 an. Prüfen Sie Adresse, Geschwindigkeit und Frame am Zähler.
In Reduxi hinzufügen (Punkte 5–6): Melden Sie sich im Reduxi Configurator an. Fügen Sie das Gerät hinzu, geben Sie die Modbus-Unit-ID ein und testen Sie die Kommunikation.
In Betrieb nehmen (Punkt 7): Prüfen Sie die letzten Messwerte unter Devices.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Keine Daten vom Zähler | Prüfen Sie, ob der Zähler die RS485-Option hat (Etikett an der Seite des Zählers). Modbus-Unit-ID und Kommunikationseinstellungen in Reduxi müssen mit dem Zähler übereinstimmen. |
| Mehrere Zähler an einer RS485-Leitung | Jeder Zähler braucht eine eindeutige Modbus-Adresse. |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
