So verbinden Sie den Netzqualitätsanalysator Iskra iMC784 mit dem Reduxi Controller
Verbinden Sie Ihren Netzqualitätsanalysator Iskra MC784 / iMC784 mit dem Reduxi Controller.
Textbeschreibung dieses Bildes

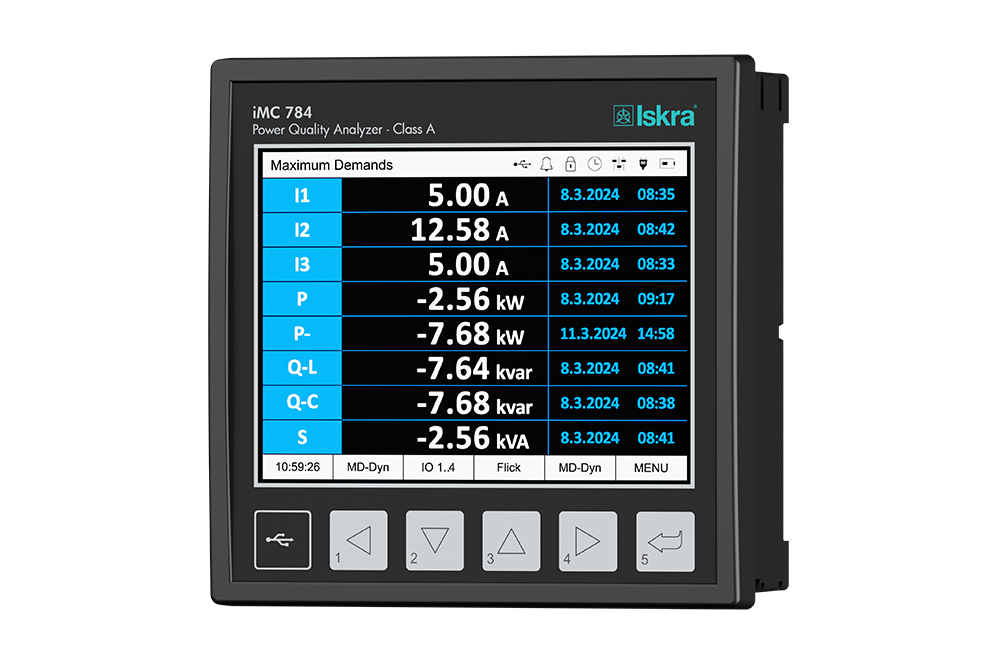

Produktfoto eines schwarzen, quadratischen Schalttafel-Netzqualitätsanalysators auf weißem Hintergrund. Kopfzeile: 'iMC 784', 'Power Quality Analyzer - Class A', 'Iskra'-Logo. Farbdisplay mit dem Titel 'Maximum Demands' und Statussymbolen. Tabellenzeilen (Bezeichnung, Wert, Datum, Uhrzeit): I1 5.00 A 8.3.2024 08:35; I2 12.58 A 8.3.2024 08:42; I3 5.00 A 8.3.2024 08:33; P -2.56 kW 8.3.2024 09:17; P- -7.68 kW 11.3.2024 14:58; Q-L -7.64 kvar 8.3.2024 08:41; Q-C -7.68 kvar 8.3.2024 08:38; S -2.56 kVA 8.3.2024 08:41. Untere Menüleiste: 10:58:26, MD-Dyn, IO 1..4, Flick, MD-Dyn, MENU. Unter dem Display: eine USB-Taste und vier Pfeiltasten (links, unten, oben, rechts), nummeriert von 1 bis 4, sowie eine Eingabetaste mit der Nummer 5.
1 Technische Dokumentation
Anleitungen zum Anschließen und Konfigurieren des Analysators finden Sie auf der Webseite des Herstellers Iskra. Dokumente des Herstellers zum Iskra MC784 / iMC784:
- Advanced Power Quality Analyser MC784 / iMC784 – Produktseite mit Beschreibung und Dokumenten.
- Data sheet iMC784 / MC784 (PDF) – Kommunikation, Stromversorgung, Montage und Klemmen.
- Users manual iMC784 / MC784 (PDF) – Installation und Konfiguration.
- Leaflet iMC784 (PDF) – Produktübersicht.
2 Erforderliche Ausrüstung
- Netzqualitätsanalysator Iskra MC784 oder iMC784, installiert von einer qualifizierten Elektrofachkraft
- Kabel für die Kommunikationsschnittstelle: RS485-Kabel oder Ethernet-Kabel
- Reduxi Controller
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
3 Analysator anschließen und konfigurieren
Die Anleitungen zum Anschließen und Konfigurieren des Analysators finden Sie in den Dokumenten unter Punkt 1.
3.1 Schnittstellen und Klemmen
Der MC784 / iMC784 ist ein Netzqualitätsanalysator der Klasse A nach IEC 61000-4-30 Ed. 3. Er hat diese Kommunikationsschnittstellen:
| Schnittstelle | Description |
|---|---|
| COM1 | Ethernet (RJ-45, 10/100BASE-TX) und USB 2.0 Typ B |
| COM2 | RS232 or RS485 |
| RS485 am I/O-Modul C | Klemme 54 (A) und Klemme 55 (B) |
Die Protokolle sind Modbus RTU, Modbus TCP, DNP3 und MQTT. IEC 61850 ist optional.
| Verbindung | Klemmen |
|---|---|
| Stromversorgung | L an 13, N an 14, Schutzleiter an 12. Schließen Sie den Schutzleiter immer an. |
| Spannungseingänge | UL1 on 2, UL2 on 5, UL3 on 8, UN on 11
|
| Stromeingänge | IL1 an 1/3, IL2 an 4/6, IL3 an 7/9, Neutralleiterstrom an 26/27
|
3.2 Kommunikationseinstellungen am Analysator
Konfigurieren Sie die Kommunikationseinstellungen wie im Benutzerhandbuch beschrieben (siehe Punkt 1). Der Hersteller stellt dafür die kostenlose Konfigurationssoftware Miqen bereit.
Sie benötigen die Modbus-Unit-ID des Analysators im Reduxi Configurator. Normalerweise wird 1 verwendet.
4 Bei der Reduxi-Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
5 Analysator zu Reduxi hinzufügen
Mit diesen Schritten fügen Sie einen neuen Analysator hinzu oder bearbeiten einen vorhandenen.
5.1 Grundeinstellungen
Melden Sie sich im Reduxi Configurator über den Browser an (siehe Punkt 4) und klicken Sie auf Add device.
Geben Sie im ersten Schritt die Grundeinstellungen des Geräts ein. Klicken Sie dann auf Next.
5.2 Kommunikationseinstellungen
Wählen Sie den Kommunikationskanal. Geben Sie dann die Gerätekonfiguration ein:
| Parameter | Wert |
|---|---|
| Modbus unit ID | Normalerweise 1
|
Geben Sie anschließend die erweiterten Einstellungen ein und wählen Sie sie aus. Serielle Parameter müssen, falls abgefragt, mit den Einstellungen des Analysators übereinstimmen (siehe Punkt 3).
5.3 Kommunikation testen
Klicken Sie unten im Assistenten auf Test communication. Der Test liest den Iskra MC784 / iMC784 einmal aus und speichert nichts. Wenn der Test erfolgreich ist, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot der unteren Schaltflächenleiste einer Reduxi Configurator Seite. Links: Schaltfläche 'Back'. Rechts: Schaltfläche 'Test communication' (mit einem cyanfarbenen Rahmen markiert) und dunkle Schaltfläche 'Done'.
Textbeschreibung dieses Bildes
Screenshot der Reduxi Configurator Seite 'Communication channel and device configuration'. Connection *: TCP/IP (Dropdown). IP *: 192.168.50.243, mit der Schaltfläche 'Scan for IP'. Port *: 502, mit der Schaltfläche 'Test port'. Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts). Die Schaltfläche Done ist mit einem cyanfarbenen Rahmen markiert.
6 Messwerte prüfen
6.1 Letzte Messwerte
Sobald die Kommunikation steht, prüfen Sie die Werte unter Devices im Reduxi Configurator. Reduxi liest den Analysator nur aus.
✓ Zusammenfassung
Vorbereitung (Punkte 1–2): Lesen Sie die Iskra-Dokumente und bereiten Sie die Ausrüstung vor.
Iskra-Analysator (Punkt 3): Schließen Sie den Analysator über RS485 oder Ethernet an. Stellen Sie die Kommunikationsparameter ein und notieren Sie die Modbus-Unit-ID.
In Reduxi hinzufügen (Punkte 4–5): Melden Sie sich im Reduxi Configurator an, fügen Sie den Analysator mit seiner Modbus-Unit-ID hinzu und testen Sie die Kommunikation.
Inbetriebnahme (Punkt 6): Prüfen Sie die Messwerte. Reduxi liest den Analysator aus.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Test communication schlägt fehl | Prüfen Sie, ob die Modbus-Unit-ID in Reduxi der am Analysator eingestellten Modbus-Adresse entspricht. Prüfen Sie, ob die seriellen Parameter übereinstimmen. |
| Der Analysator antwortet nicht am RS485-Bus | Prüfen Sie die RS485-Klemmen 54 (A) und 55 (B) und die Kommunikationseinstellungen am Analysator. |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
