So verbinden Sie den Energiezähler der Serie Lovato Electric DMG mit dem Reduxi Controller
Verbinden Sie Ihren Zähler Lovato Electric DMG über Modbus mit dem Reduxi Controller.

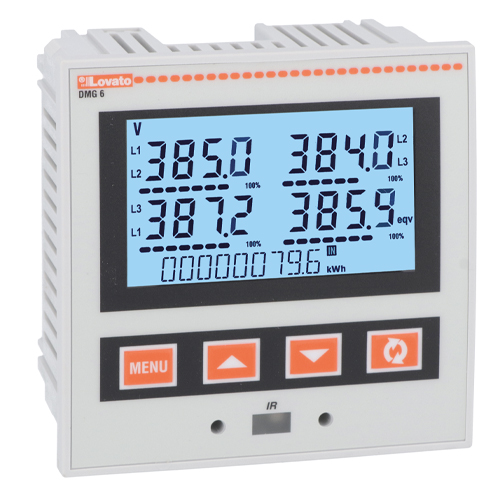

Textbeschreibung dieses Bildes
Produktfoto eines hellgrauen, quadratischen Schalttafel-Multimeters auf weißem Hintergrund. Oben links: orangefarbenes 'Lovato'-Logo; Modell 'DMG 6'. Blau hinterleuchtetes LC-Display mit 'V' und Phasenbeschriftungen: L1-L2 385.0 (100 %), L2-L3 384.0 (100 %), L3-L1 387.2 (100 %) und 385.9 mit der Beschriftung 'eqv' (100 %); untere Zeile 0000000 79.6 kWh mit einer 'IN'-Markierung. Unter dem Display vier orangefarbene Tasten: MENU, Pfeil nach oben, Pfeil nach unten und ein kreisförmiges Pfeilsymbol. Unten ein Infrarotfenster mit der Beschriftung 'IR' und zwei kleinen runden Löchern daneben. An den Seiten und oben Lüftungsschlitze.
1 Technische Dokumentation
Die Serie Lovato Electric DMG umfasst digitale Multimeter und Leistungsanalysatoren für die Energiemessung. Die Modelle unterscheiden sich in den Kommunikationsoptionen. Reduxi liest den Zähler über Modbus aus.
| Modell | Kommunikation (laut Lovato Electric) |
|---|---|
| DMG110, DMG210 | Integriertes RS485 |
| DMG610, DMG611, DMG615 | Integriertes RS485; Erweiterungsmodule für RS485 oder Ethernet |
| DMG620 | Integriertes Ethernet; Erweiterungsmodule für RS485 oder Ethernet |
| DMG600 | Kein integrierter Port; Erweiterungsmodul für RS485 (EXP1012) oder Ethernet (EXP1013) |
| DMG100, DMG200 | Kein integrierter Kommunikationsport |
Herstellerdokumente:
- Lovato Electric catalogue: DMG series – Anleitungen zum Anschließen und Konfigurieren des Zählers
- DMG multimeters and power analyzers – Modelle, Funktionen und Kommunikationsoptionen
- Manual DMG600 / DMG610 – Setup-Menü, RS485-Schnittstelle und Modbus-Parameter
2 Erforderliche Ausrüstung
- Lovato Electric DMG Zähler mit RS485-Schnittstelle (integriert oder als Erweiterungsmodul)
- Datenkabel zwischen Zähler und Reduxi Controller
- Reduxi Controller
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
3 Gerätekonfiguration am Zähler
3.1 Modbus-Einstellungen
Stellen Sie die Modbus-Parameter am Zähler ein. Die Modbus-Unit-ID ist normalerweise 1. Notieren Sie sich die Einstellungen. Dieselben Werte geben Sie in Reduxi ein (siehe Punkt 5).
Standardwerte des DMG610 am integrierten RS485-Port COM1 laut Handbuch von Lovato Electric:
| Parameter | Default |
|---|---|
| Protokoll | Modbus RTU |
| Knotenadresse | 01 |
| Baudrate |
9600 bps |
| Datenformat |
8 Bit, keine Parität |
| Stop bits | 1 |
4 Bei der Reduxi-Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
5 Lovato Electric DMG Zähler zu Reduxi hinzufügen
5.1 Grundeinstellungen
Melden Sie sich über den Browser im Reduxi Configurator an (siehe Punkt 4).
- Klicken Sie auf + Add device.
- Geben Sie die Grundeinstellungen ein: Gerätetyp
Energy meter, TypLovato Electric DMG seriesund einen beliebigen Namen. - Klicken Sie auf Next.
5.2 Kommunikationseinstellungen
Wählen Sie den Kommunikationskanal und geben Sie die Gerätekonfiguration ein:
| Parameter | Wert |
|---|---|
| Kommunikationskanal | Der Kanal, an den der Zähler angeschlossen ist |
| Modbus unit ID | Normalerweise 1. Verwenden Sie die am Zähler eingestellte Knotenadresse. |
| Serielle Parameter | Dieselben Werte wie am Zähler (siehe Punkt 3) |
| Advanced settings | Nach Bedarf eingeben und auswählen |
5.3 Kommunikation testen
Klicken Sie unten im Assistenten auf Test communication. Der Test liest den Lovato Electric DMG einmal aus und speichert nichts. Wenn der Test erfolgreich ist, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot der unteren Schaltflächenleiste einer Reduxi Configurator Seite. Links: Schaltfläche 'Back'. Rechts: Schaltfläche 'Test communication' (mit einem cyanfarbenen Rahmen markiert) und dunkle Schaltfläche 'Done'.
Textbeschreibung dieses Bildes
Screenshot der Reduxi Configurator Seite 'Communication channel and device configuration'. Connection *: TCP/IP (Dropdown). IP *: 192.168.50.243, mit der Schaltfläche 'Scan for IP'. Port *: 502, mit der Schaltfläche 'Test port'. Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts). Die Schaltfläche Done ist mit einem cyanfarbenen Rahmen markiert.
6 Messwerte prüfen
6.1 Letzte Messwerte
Sobald die Kommunikation steht, prüfen Sie die Werte unter Devices – Lovato Electric DMG im Reduxi Configurator.
6.2 Zähler in einer Strategie verwenden
Um die Messwerte in der Reduxi-Strategie zu nutzen, legen Sie eine Strategie an, wie in Strategies for Reduxi controller beschrieben.
✓ Zusammenfassung
Vorbereitung (Punkte 1–2): Prüfen Sie, ob Ihr DMG-Modell eine RS485-Schnittstelle hat. Bereiten Sie das Kabel, den Controller und einen Laptop oder ein Tablet vor.
Lovato DMG (Punkt 3): Stellen Sie die Modbus-Parameter am Zähler ein. Die Modbus-Unit-ID ist normalerweise 1.
In Reduxi hinzufügen (Punkte 4–5): Melden Sie sich in der Reduxi-Weboberfläche an. Fügen Sie das Gerät als Energy meter, Typ Lovato Electric DMG series, hinzu. Testen Sie die Kommunikation.
Inbetriebnahme (Punkt 6): Prüfen Sie die letzten Messwerte und verwenden Sie den Zähler in Ihrer Strategie.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Test communication schlägt fehl | Prüfen Sie die Modbus-Unit-ID (normalerweise 1) und ob die seriellen Parameter in Reduxi mit dem Zähler übereinstimmen. Prüfen Sie das Kabel. Prüfen Sie, ob Ihr Modell eine RS485-Schnittstelle hat. |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
