So verbinden Sie den Energiezähler Schrack NA96 mit dem Reduxi Controller
Verbinden Sie Ihren Netzanalysator Schrack NA96 über Modbus RS485 mit dem Reduxi Controller.
Textbeschreibung dieses Bildes

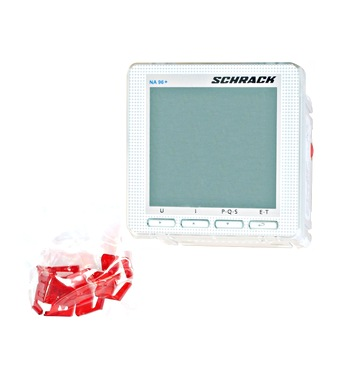

Produktfoto eines weißen, quadratischen Schalttafel-Netzanalysators auf weißem Hintergrund. Auf der Vorderseite: oben rechts das 'SCHRACK'-Logo, oben links 'NA 96 +', ein leeres graugrünes LC-Display (ohne Werte) und darunter vier Tasten mit den Beschriftungen U, I, P-Q-S und E-T. Unten links ein kleiner Haufen roter Kunststoffklammern oder -teile in einem durchsichtigen Beutel.
1 Technische Dokumentation
Der Schrack NA96 ist ein Multifunktions-Netzanalysator für den Schalttafeleinbau (96 x 96 mm, Artikelnummer MGF39000). Der NA96+ hat eine höhere Genauigkeit und größere Messbereiche. Das Grundgerät hat keine Kommunikationsschnittstelle. RS485 ist als optionales Einschubmodul erhältlich.
Anleitungen zum Anschließen und Konfigurieren des Zählers finden Sie im Schrack-Katalog. Dokumente des Herstellers:
- Schrack catalogue pages: network analysers – Beschreibung, technische Daten und Daten zum RS485-Modul (EN)
- Operating manual NA96 (SK) – RS485-Modul: Programmiermenü, Klemmen, Verdrahtung
- Operating manual NA96+ (DE) – Bedienungsanleitung des NA96+
- Mounting manual NA96+ – Montage des Geräts
- Schrack product page: NA96+ – Produktdaten und Downloads
2 Erforderliche Ausrüstung
- Netzanalysator Schrack NA96 mit RS485-Einschubmodul
- Datenkabel für RS485
- Reduxi Controller
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
3 Systemübersicht und Verdrahtung
3.1 RS485-Anschluss
Das RS485-Modul des NA96 hat diese Klemmen:
| Klemme | Funktion |
|---|---|
3 |
Rx (+) |
4 |
Tx (-) |
5 |
GND |
Regeln für den RS485-Bus:
- Verbinden Sie die Geräte in einer Daisy-Chain, von Gerät zu Gerät. Eine Sterntopologie ist nicht zulässig.
- Schließen Sie den Bus am letzten Gerät mit einem 120-Ω-Widerstand ab.
- Bis zu 32 Geräte pro Bus oder bis zu 255 mit einem RS485-Repeater.
- Maximaler Abstand zum Master: 1200 m.
4 Gerätekonfiguration am Zähler
4.1 RS485-Einstellungen
Stellen Sie die RS485-Parameter im Programmiermenü des NA96 gemäß Bedienungsanleitung ein:
PASS 0000.1000 ein und bestätigen Sie mit der Eingabetaste.A Addr anzeigt.Addr: Stellen Sie einen Wert von 001 bis 255 ein und bestätigen Sie.bAUd: Wählen Sie 19.2k, 9.6k oder 4.8k Bit/s und bestätigen Sie.PAr: Wählen Sie EUEn (gerade), odd (ungerade) oder nonE (keine) und bestätigen Sie.Das Protokoll ist Modbus/JBUS-kompatibel mit 8 Datenbits und 1 Stoppbit. Die Modbus-Unit-ID ist normalerweise 1. Notieren Sie sich die Einstellungen. Dieselben Werte geben Sie in Reduxi ein (siehe Punkt 6).
5 Bei der Reduxi Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
6 Schrack NA96 zu Reduxi hinzufügen
6.1 Grundeinstellungen
Melden Sie sich über den Browser im Reduxi Configurator an (siehe Punkt 5).
- Klicken Sie auf + Add device.
- Geben Sie die Grundeinstellungen ein: Gerätetyp
Energy meter, TypSchrack NA96und einen beliebigen Namen. - Klicken Sie auf Next.
6.2 Kommunikationseinstellungen
Wählen Sie den Kommunikationskanal und geben Sie die Gerätekonfiguration ein:
| Parameter | Wert |
|---|---|
| Kommunikationskanal | Der RS485-Port des Controllers, an den der Zähler angeschlossen ist |
| Modbus unit ID | Normalerweise 1. Verwenden Sie die am Zähler eingestellte Adresse. |
| Baudrate und Parität | Dieselben Werte wie am Zähler eingestellt (siehe Punkt 4) |
| Datenbits / Stoppbits |
8 / 1
|
| Advanced settings | Nach Bedarf eingeben und auswählen |
6.3 Kommunikation testen
Klicken Sie unten im Assistenten auf Test communication. Der Test liest den Schrack NA96 einmal aus und speichert nichts. Wenn der Test erfolgreich ist, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot der unteren Schaltflächenleiste einer Reduxi Configurator Seite. Links: Schaltfläche 'Back'. Rechts: Schaltfläche 'Test communication' (mit einem cyanfarbenen Rahmen markiert) und dunkle Schaltfläche 'Done'.
Textbeschreibung dieses Bildes
Screenshot der Reduxi Configurator Seite 'Communication channel and device configuration'. Connection *: TCP/IP (Dropdown). IP *: 192.168.50.243, mit der Schaltfläche 'Scan for IP'. Port *: 502, mit der Schaltfläche 'Test port'. Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts). Die Schaltfläche Done ist mit einem cyanfarbenen Rahmen markiert.
7 Messwerte prüfen
7.1 Last measurements
Sobald die Kommunikation steht, prüfen Sie die Werte unter Devices – Schrack NA96 im Reduxi Configurator.
7.2 Zähler in einer Strategie verwenden
Um die Messwerte in der Reduxi-Strategie zu nutzen, legen Sie eine Strategie an, wie in Strategies for Reduxi controller beschrieben.
✓ Zusammenfassung
Vorbereitung (Punkte 1–2): Bauen Sie das RS485-Einschubmodul in den NA96 ein. Bereiten Sie das Kabel, den Controller und einen Laptop oder ein Tablet vor.
Schrack NA96 (Punkte 3–4): Verdrahten Sie die RS485-Klemmen 3, 4 und 5. Stellen Sie Adresse, Baudrate und Parität im Programmiermenü ein.
In Reduxi hinzufügen (Punkte 5–6): Melden Sie sich in der Reduxi-Weboberfläche an. Fügen Sie das Gerät als Energy meter, Typ Schrack NA96, hinzu. Testen Sie die Kommunikation.
Inbetriebnahme (Punkt 7): Prüfen Sie die letzten Messwerte und verwenden Sie den Zähler in Ihrer Strategie.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Test communication schlägt fehl | Prüfen Sie Modbus-Unit-ID, Baudrate und Parität anhand der NA96-Einstellungen. Prüfen Sie, ob das RS485-Modul in Steckplatz A eingebaut ist. Vertauschen Sie die RS485-Adern A/B. |
| Mehrere Geräte am Bus | Verbinden Sie die Geräte in einer Daisy-Chain und schließen Sie das letzte Gerät mit einem 120-Ω-Widerstand ab. Verwenden Sie keine Sterntopologie. |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
