So verbinden Sie den Energiezähler Shelly 3EM mit dem Reduxi Controller
Verbinden Sie Ihren Shelly 3EM über Ihr lokales WLAN mit dem Reduxi Controller.
Textbeschreibung dieses Bildes

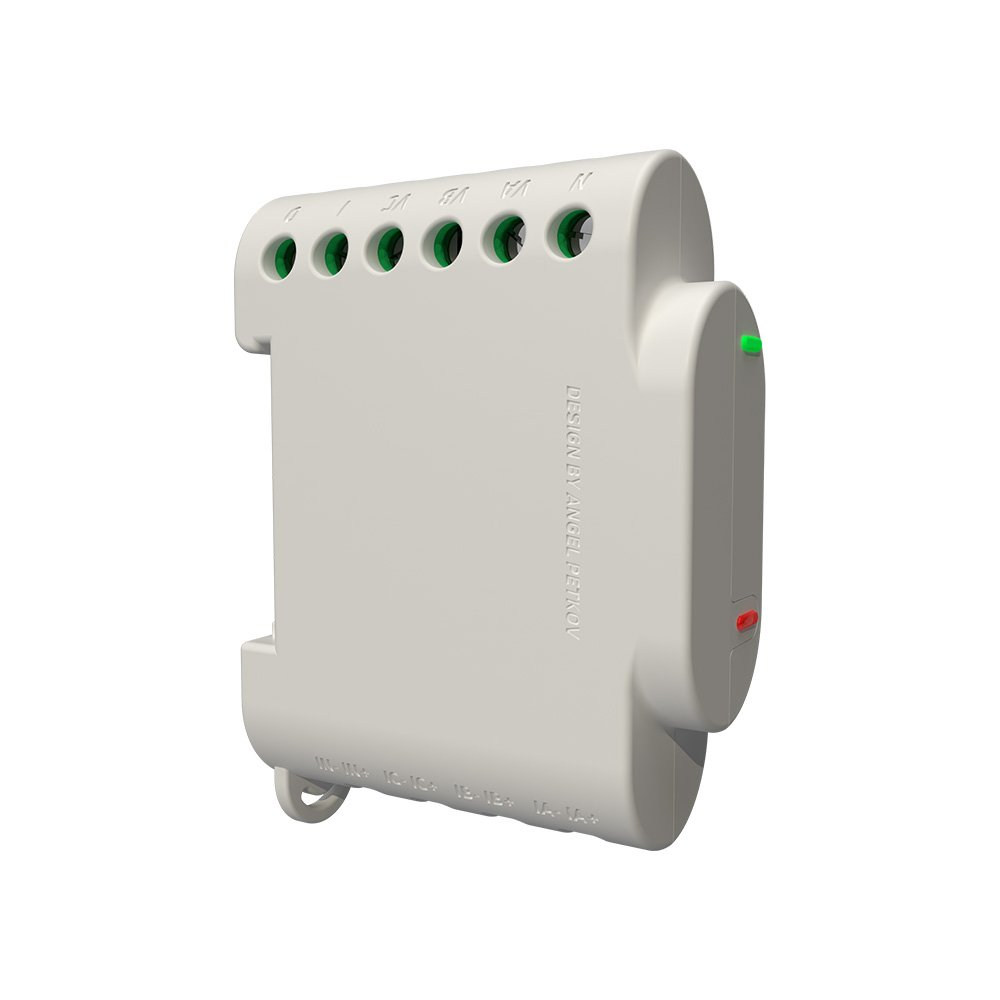

Produktrendering eines kleinen cremeweißen Kompaktmoduls (Gehäuse im Stil des Shelly 3EM) auf weißem Hintergrund, in der linken Bildhälfte von vorn und leicht von oben gezeigt. Am oberen Rand befinden sich sechs runde Schrauböffnungen mit grünen Innenringen und darüber geprägten Beschriftungen. Auf der rechten Gehäuseseite sitzt eine grüne LED, weiter unten eine rote LED. Der geprägte senkrechte Text auf der Vorderseite lautet 'DESIGN BY ANGEL PETKOV' (teilweise abgeschnitten). Am unteren Rand befinden sich geprägte Markierungen der Stromeingänge in vier Paaren und unten links eine kleine Befestigungsöse. Der Rest des Bildes ist leer und weiß.
1 Technische Dokumentation
Anleitungen zum Anschließen und Konfigurieren des Geräts finden Sie auf der Webseite des Herstellers. Diese Dokumente gehören zum Shelly 3EM:
- Shelly 3EM: knowledge base – Anschluss- und Konfigurationsanleitung auf der Webseite des Herstellers
- Shelly 3EM: User and Safety Guide – Installations- und Sicherheitshinweise
- Shelly API documentation – Schnittstellen von Shelly-Geräten
2 Erforderliche Ausrüstung
Sie benötigen die folgenden Komponenten:
- Reduxi Controller
- Shelly 3EM mit den 3 Stromwandlern (120 A, im Lieferumfang des Geräts enthalten)
- Lokales WLAN (802.11 b/g/n)
- Smartes Gerät (Smartphone, Computer oder Tablet) zur Konfiguration des Shelly
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
3 Shelly 3EM mit dem WLAN verbinden
3.1 Shelly an die Stromversorgung anschließen
Der Shelly 3EM wird mit 110–230 V AC ±10 %, 50/60 Hz versorgt.
3.2 Mit einem smarten Gerät (Smartphone, Computer, Tablet) mit dem Shelly-WLAN verbinden
Das Shelly-WLAN erscheint, wenn Sie nach WLAN-Netzwerken suchen. Verbinden Sie Ihr smartes Gerät damit.
3.3 Browser öffnen und die Standard-IP des Shelly aufrufen
Die Standard-IP des Shelly ist 192.168.1.33.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Shelly 3EM in einem Smartphone-Browser (dunkles Design). Statusleiste: Uhrzeit 13:48, 5G, Akku 61. Adressleiste: 192.168.33.1. Kopfzeile: 'Shelly 3EM'-Logo, ein rotes Wolkensymbol, ein Router- oder WLAN-Symbol, ein rotes offenes Vorhängeschloss-Symbol und 'Time: --:--'. Gesamtleistung: -0.06kW mit einem Download-Symbol. Phase 1: 21W; VOLTAGE 220V; CURRENT 0.60A; POWER FACTOR 0.16. Phase 2: -19W; VOLTAGE 227V; CURRENT 0.43A; POWER FACTOR -0.19. Phase 3: -64W; VOLTAGE 225V; CURRENT 0.64A; POWER FACTOR -0.45.
3.4 WLAN-Einstellungen öffnen und mit Ihrem lokalen WLAN verbinden
Öffnen Sie Internet & Security und aktivieren Sie unter WIFI MODE - CLIENT die Option Connect the Shelly device to an existing WiFi Network.
Textbeschreibung dieses Bildes
Screenshot eines Smartphone-Browsers mit der Shelly-Weboberfläche (dunkles Design). Statusleiste: Uhrzeit 13:49, Signal, 5G, Akku 61. Angezeigte Adresse: 192.168.33.1. Obere Kachelreihe: Timer, Weekly schedule, Internet & Security (die Kachel Internet & Security mit Globus-Symbol ist mit einem grünen Pfeil-Abzeichen mit der Nummer 1 markiert). Zweite Kachelreihe: Safety, Actions, Settings. Darunter die Überschrift 'Settings' mit einer aufklappbaren Liste, jeder Eintrag mit Info-Symbol und Pfeil nach unten: POWER ON DEFAULT MODE; LED LIGHT CONTROL; FIRMWARE UPDATE; TIME ZONE AND GEO-LOCATION; DEVICE NAME. Alle Einträge sind eingeklappt.
Textbeschreibung dieses Bildes
Screenshot der Shelly-Weboberfläche in einem Smartphone-Browser (dunkles Design), hohes Bild. Statusleiste: Uhrzeit 13:49, Signal, E, Akku 61. Adresse: 192.168.33.1. Kacheln: Timer, Weekly schedule, Internet & Security (erste Reihe); Safety, Actions, Settings (zweite Reihe). Überschrift 'Internet & Security' mit Globus-Symbol. Aufgeklappter Bereich 'WIFI MODE - CLIENT' (Pfeil nach oben) mit einem nicht aktivierten Kontrollkästchen 'Connect the Shelly device to an existing WiFi Network'; das Kontrollkästchen ist mit einem grünen Pfeil-Abzeichen mit der Nummer 1 markiert. Weiter unten eingeklappte Bereiche, jeweils mit Globus-Symbol und Pfeil nach unten: 'WIFI CLIENT AP ROAMING', 'WIFI MODE - ACCESS POINT', 'RESTRICT LOGIN', 'SNTP SERVER'. Der untere Teil des Bildes ist leer und weiß.
Geben Sie Name und Passwort Ihres WLANs ein. Geben Sie eine statische IP-Adresse ein (empfohlen). Geben Sie die Netzmaske und optional die IP des Standard-Gateways ein. Klicken Sie auf SAVE.
Textbeschreibung dieses Bildes
Screenshot der Shelly-Weboberfläche in einem Smartphone-Browser (dunkles Design), Bereich 'WIFI MODE - CLIENT' (aufgeklappt, Pfeil nach oben). Aktiviertes Kontrollkästchen: 'Connect the Shelly device to an existing WiFi Network'. Feld für den Netzwerknamen mit WLAN-Symbol: die ersten Zeichen, endet mit 137. Passwortfeld mit Schloss-Symbol: maskierte Punkte mit Textcursor am Ende und rechts ein Augen-Symbol. Nicht aktiviertes Kontrollkästchen: 'Set static IP address'. Schaltfläche 'SAVE' mit WLAN-Symbol. Darunter ein eingeklappter Bereich 'WIFI CLIENT BACKUP' (Pfeil nach unten). Ganz unten die Tastatur-Symbolleiste des Smartphones mit Pfeilen nach oben und unten und 'Done'.
3.5 Shelly startet neu und ist unter der neuen IP erreichbar
Textbeschreibung dieses Bildes
Screenshot der Shelly-Weboberfläche in einem Smartphone-Browser nach dem Speichern der WLAN-Einstellungen. Adresse: 192.168.33.1. Ein weißes Banner mit 'Success' und 'Settings changed' und darunter ein grüner Balken. Dahinter abgedunkelt das Formular: Feld für den WLAN-Namen mit dem Wert BITNJE137; Passwortfeld mit acht maskierten Zeichen und einem Augen-Symbol; nicht aktiviertes Kontrollkästchen 'Set static IP address'; Schaltfläche 'SAVE'. Ein schwarzes Meldungsfeld mit blauem Rahmen lautet: 'The device will try to connect to BITNJE137, you can continue operating it at its new address.' (BITNJE137 ist blau dargestellt). Darunter abgedunkelt eingeklappte Einträge mit Globus-Symbolen und Pfeilen, unter anderem 'WIFI MODE - ACCESS POINT' und 'RESTRICT LOGIN' (andere Einträge teilweise verdeckt).
3.6 Über Ihr lokales Netzwerk mit dem Shelly verbinden
Verbinden Sie Ihr smartes Gerät mit Ihrem lokalen Netzwerk. Geben Sie in die Adressleiste des Browsers die IP-Adresse ein, die Sie für das Shelly-Gerät festgelegt haben.
4 Bei der Reduxi-Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
5 Shelly 3EM zu Reduxi hinzufügen
Mit diesen Schritten fügen Sie einen neuen Shelly 3EM hinzu oder bearbeiten einen vorhandenen.
5.1 Grundeinstellungen
Melden Sie sich lokal im Reduxi Configurator auf dem Controller an (siehe Punkt 4) und klicken Sie auf die Schaltfläche Add device. Geben Sie im ersten Schritt die Grundeinstellungen des Geräts ein: Wählen Sie den Energiezähler und den Shelly 3EM aus und geben Sie einen beliebigen Namen ein. Klicken Sie dann auf Next.
5.2 Kommunikationseinstellungen
Wählen Sie den Kommunikationskanal aus. Geben Sie die Verbindungsdaten des Shelly 3EM ein:
| Parameter | Wert |
|---|---|
| Verbindung | Lokales Netzwerk (TCP/IP), REST API |
| IP | Die IP-Adresse, die Sie in Punkt 3 am Shelly festgelegt haben |
Geben Sie dann die erweiterten Einstellungen ein und wählen Sie sie aus.
5.3 Kommunikation testen
Klicken Sie unten im Assistenten auf Test communication. Der Test liest den Shelly 3EM einmal aus und speichert nichts. Wenn der Test erfolgreich ist, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot der unteren Schaltflächenleiste einer Reduxi Configurator Seite. Links: Schaltfläche 'Back'. Rechts: Schaltfläche 'Test communication' (mit einem cyanfarbenen Rahmen markiert) und dunkle Schaltfläche 'Done'.
Textbeschreibung dieses Bildes
Screenshot der Reduxi Configurator Seite 'Communication channel and device configuration'. Connection *: TCP/IP (Dropdown). IP *: 192.168.50.243, mit der Schaltfläche 'Scan for IP'. Port *: 502, mit der Schaltfläche 'Test port'. Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts). Die Schaltfläche Done ist mit einem cyanfarbenen Rahmen markiert.
6 Messwerte prüfen
6.1 Letzte Messwerte
Sobald die Kommunikation steht, prüfen Sie als zusätzlichen Test die Werte unter Devices – Shelly 3EM im Reduxi Configurator.
✓ Zusammenfassung
Vorbereitung (Punkte 1–2): Öffnen Sie die Shelly-Dokumentation und bereiten Sie die Ausrüstung vor.
Shelly 3EM (Punkt 3): Versorgen Sie den Shelly mit Strom, öffnen Sie seine Weboberfläche und verbinden Sie ihn mit einer statischen IP mit Ihrem WLAN.
In Reduxi hinzufügen (Punkte 4–5): Melden Sie sich im Reduxi Configurator an, fügen Sie das Gerät mit der Shelly-IP hinzu und testen Sie die Kommunikation.
Inbetriebnahme (Punkt 6): Prüfen Sie die letzten Messwerte unter Devices.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Die Weboberfläche des Shelly lässt sich nach dem Speichern der WLAN-Einstellungen nicht öffnen | Der Shelly startet neu und ist nur noch unter der neuen IP erreichbar. Verbinden Sie Ihr smartes Gerät mit dem lokalen Netzwerk und geben Sie die von Ihnen festgelegte IP ein. |
| Test communication schlägt fehl | Prüfen Sie, ob die IP im Reduxi Configurator dieselbe IP ist, die Sie am Shelly festgelegt haben. Eine statische IP wird empfohlen. |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
