So verbinden Sie den Energiezähler Shelly PRO 3EM mit dem Reduxi Controller
Verbinden Sie Ihren Shelly Pro 3EM über Modbus TCP mit dem Reduxi Controller.

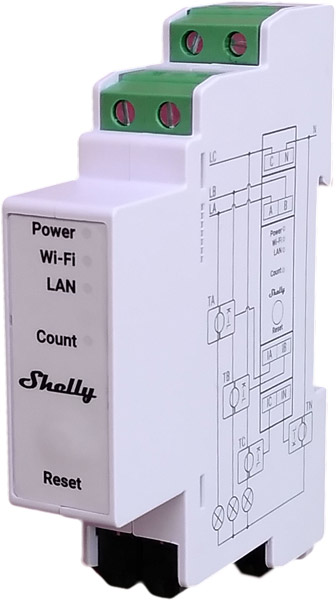

Textbeschreibung dieses Bildes
Produktfoto eines schmalen weiß-fliederfarbenen Hutschienenmoduls auf weißem Hintergrund, leicht von oben gesehen. Oben zwei grüne Schraubklemmenblöcke mit je zwei Schrauben in unterschiedlicher Höhe. Auf der Vorderseite: LED-Beschriftungen 'Power', 'Wi-Fi', 'LAN', 'Count', das 'Shelly'-Logo und unten die Beschriftung 'Reset'. Auf Gehäuse und Seite ist ein Linien-Schaltplan aufgedruckt: beschriftete Blöcke wie C, N, A, B, 1A, 1B, 1C, TA, TB, TC, TN mit Stromwandler-Symbolen. Unten sind schwarze Anschlussklemmen sichtbar.
1 Technische Dokumentation
Die Anleitungen zum Anschließen und Konfigurieren des Geräts finden Sie auf der Webseite des Herstellers.
- Shelly Pro 3EM: knowledge base – Technische Daten, Dokumente und Anschlussanleitungen
- Shelly Pro 3EM: Anleitung zur Weboberfläche – WLAN-, Ethernet- und statische IP-Einstellungen
- Shelly Pro 3EM: Benutzer- und Sicherheitshandbuch (PDF) – Mehrsprachiges gedrucktes Handbuch
- Shelly API: Modbus component – Modbus TCP aktivieren und Registerbeschreibung
- Shelly 3EM: knowledge base – Link aus der vorherigen Version dieses Artikels (älteres Modell Shelly 3EM)
2 Erforderliche Ausrüstung
Sie benötigen die folgenden Komponenten:
- Reduxi Controller
- Shelly Pro 3EM (SPEM-003CEBEU), Pro 3EM-3CT63 (SPEM-003CEBEU63) oder Pro 3EM-400 (SPEM-003CEBEU400)
- Stromwandler: 3 für die Phasen, 1 optional für den Neutralleiter (CT 120 A ist kompatibel)
- Ethernet-Kabel (für die kabelgebundene Verbindung) oder lokales WLAN (802.11 b/g/n)
- Smartes Gerät (Smartphone, Computer oder Tablet) zur Konfiguration des Shelly
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
3 Shelly Pro 3EM vorbereiten
3.1 Technische Daten
3.2 Shelly mit Ihrem lokalen Netzwerk verbinden
WLAN: Halten Sie die Taste 5 Sekunden lang gedrückt. Dadurch wird der Zugangspunkt des Geräts aktiviert. Der Netzwerkname hat das Format ShellyPro3EM-XXXXXX. Verbinden Sie Ihr smartes Gerät damit und öffnen Sie die Weboberfläche des Shelly.
Gehen Sie in der Weboberfläche zu Settings > Wi-Fi. Geben Sie dort Name und Passwort Ihres Netzwerks ein oder legen Sie eine statische IP-Adresse fest. Nach dem Speichern erscheint über den WLAN-Einstellungen ein Link mit der neuen IP-Adresse des Geräts.
Ethernet: Schließen Sie das RJ45-Kabel nur bei ausgeschaltetem Gerät an. Gehen Sie in der Weboberfläche zu Settings > Network settings > Ethernet und aktivieren Sie die Ethernet-Verbindung. Für eine statische IP aktivieren Sie diese Option und geben IP-Adresse, DNS-Server, Gateway und Netzmaske ein.
3.3 Modbus TCP aktivieren
Reduxi liest den Shelly Pro 3EM über Modbus TCP aus. Der Modbus-TCP-Port von Shelly-Geräten ist 502. Aktivieren Sie Modbus mit der RPC-Methode Modbus.SetConfig. Ersetzen Sie IP durch die IP-Adresse des Shelly:
http://IP/rpc/Modbus.SetConfig?config={"enable":true}
Ein erfolgreicher Aufruf liefert {"restart_required": false} zurück. Sie können die Einstellung mit Modbus.GetConfig oder Modbus.GetStatus prüfen.
4 Bei der Reduxi-Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
5 Shelly Pro 3EM zu Reduxi hinzufügen
Mit diesen Schritten fügen Sie einen neuen Shelly Pro 3EM hinzu oder bearbeiten einen vorhandenen.
5.1 Grundeinstellungen
Melden Sie sich lokal im Reduxi Configurator auf dem Controller an (siehe Punkt 4) und klicken Sie auf die Schaltfläche Add device. Geben Sie im ersten Schritt die Grundeinstellungen des Geräts ein: Wählen Sie den Energiezähler und den Shelly Pro 3EM aus und geben Sie einen beliebigen Namen ein. Klicken Sie dann auf Next.
5.2 Kommunikationseinstellungen
Wählen Sie den Kommunikationskanal aus. Geben Sie die Verbindungsdaten des Shelly Pro 3EM ein:
| Parameter | Wert |
|---|---|
| Verbindung | TCP/IP (Modbus TCP) |
| IP | Die IP-Adresse des Shelly in Ihrem lokalen Netzwerk (siehe Punkt 3) |
| Port |
502 (Modbus-TCP-Port von Shelly-Geräten) |
Geben Sie dann die erweiterten Einstellungen ein und wählen Sie sie aus.
5.3 Kommunikation testen
Klicken Sie unten im Assistenten auf Test communication. Der Test liest den Shelly Pro 3EM einmal aus und speichert nichts. Wenn der Test erfolgreich ist, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot der unteren Schaltflächenleiste einer Reduxi Configurator Seite. Links: Schaltfläche 'Back'. Rechts: Schaltfläche 'Test communication' (mit einem cyanfarbenen Rahmen markiert) und dunkle Schaltfläche 'Done'.
Textbeschreibung dieses Bildes
Screenshot der Reduxi Configurator Seite 'Communication channel and device configuration'. Connection *: TCP/IP (Dropdown). IP *: 192.168.50.243, mit der Schaltfläche 'Scan for IP'. Port *: 502, mit der Schaltfläche 'Test port'. Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts). Die Schaltfläche Done ist mit einem cyanfarbenen Rahmen markiert.
6 Messwerte prüfen
6.1 Letzte Messwerte
Sobald die Kommunikation steht, prüfen Sie als zusätzlichen Test die Werte unter Devices – Shelly Pro 3EM im Reduxi Configurator.
✓ Zusammenfassung
Vorbereitung (Punkte 1–2): Öffnen Sie die Shelly-Dokumentation und bereiten Sie die Ausrüstung vor.
Shelly Pro 3EM (Punkt 3): Verbinden Sie den Shelly mit Ihrem Netzwerk, legen Sie eine statische IP fest und aktivieren Sie Modbus TCP.
In Reduxi hinzufügen (Punkte 4–5): Melden Sie sich im Reduxi Configurator an, fügen Sie das Gerät mit der Shelly-IP und Port 502 hinzu und testen Sie die Kommunikation.
Inbetriebnahme (Punkt 6): Prüfen Sie die letzten Messwerte unter Devices.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Test communication schlägt fehl | Prüfen Sie, ob Modbus TCP am Shelly aktiviert ist (Modbus.GetStatus) und ob IP und Port 502 im Reduxi Configurator mit dem Shelly übereinstimmen. |
| Die IP-Adresse des Shelly hat sich geändert | Legen Sie am Shelly unter Settings eine statische IP-Adresse fest und tragen Sie dann die neue IP im Reduxi Configurator ein. |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
