So verbinden Sie den Energiezähler Socomec Diris A mit dem Reduxi Controller
Verbinden Sie Ihren Energiezähler Socomec DIRIS A über Modbus mit dem Reduxi Controller.

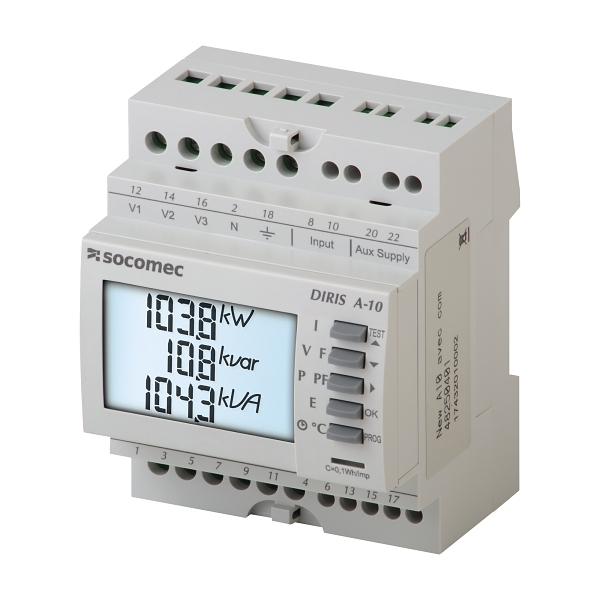

Textbeschreibung dieses Bildes
Produktfoto eines hellgrauen Multifunktionszählers für die Hutschiene auf weißem Hintergrund, von oben und von vorne gesehen. Vorderseite: 'socomec'-Logo, 'DIRIS A-10', LCD mit drei Zeilen: 103.8 kW, 10.8 kvar, 104.3 kVA (die Ziffern lauten etwa 103.8, 10.8 und 104.3). Fünf graue Tasten rechts mit Beschriftungen (I, V F, P PF, E, Uhr- und Grad-C-Symbole) und kleinen Funktionen TEST, OK, PROG mit Pfeilsymbolen. Obere Klemmenreihe mit den Beschriftungen V1 12, V2 14, V3 16, N 2, Erdungssymbol 18, 'Input' 8 und 10, 'Aux Supply' 20 und 22. Untere Klemmen mit den Nummern 1, 3, 5, 7, 9, 11, 4, 6, 13, 15, 17. Ein seitliches Etikett mit Kleingedrucktem.
1 Technische Dokumentation
Die Anleitungen zum Anschließen und Konfigurieren des Geräts finden Sie auf der Webseite des Herstellers.
- Socomec Resources – Webseite des Herstellers mit Dokumenten
- DIRIS A-10: Produktseite – Produktdaten und Dokumentenliste
- DIRIS A-10, A-20, A-30, A-41: Kurzanleitung (PDF) – Mehrsprachige Kurzanleitung
- DIRIS A-10: Modbus-Kommunikationstabelle – Registertabellen des Zählers
2 Erforderliche Ausrüstung
Sie benötigen die folgenden Komponenten:
- Reduxi Controller
- Zähler Socomec DIRIS A (A-10 RS485, A-20, A-30, A-40, A-41)
- RS485-Kabel zwischen dem Zähler und dem Reduxi Controller oder ein Ethernet-Kabel für den DIRIS A-40 Ethernet
- Stromwandler für die Stromeingänge
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
3 Zähler Socomec DIRIS A vorbereiten
3.1 Technische Daten (DIRIS A-10 RS485)
3.2 Messeingänge
Die Spannungseingänge sind mit V1, V2, V3 und VN beschriftet. Die Stromeingänge sind mit I1, I2 und I3 beschriftet, jeweils mit einem Anschluss S1 und S2. Schließen Sie den Zähler an, wie in der Kurzanleitung des Herstellers beschrieben (siehe Punkt 1).
3.3 Modbus-Parameter am Zähler einstellen
Die Kommunikationsparameter werden im Konfigurationsmenü des Zählers eingestellt. Die Menüeinträge sind CON Adr (Modbus-Adresse), CON bdS (Baudrate), CON PAr (Parität) und CON St0P (Stoppbit). Verwenden Sie im Reduxi Configurator dieselben Werte (siehe Punkt 5).
4 Bei der Reduxi-Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
5 Socomec DIRIS A zu Reduxi hinzufügen
Mit diesen Schritten fügen Sie einen neuen Socomec DIRIS A hinzu oder bearbeiten einen vorhandenen.
5.1 Grundeinstellungen
Melden Sie sich lokal am Controller im Reduxi Configurator an (siehe Punkt 4) und klicken Sie auf die Schaltfläche Add device. Geben Sie im ersten Schritt die Grundeinstellungen des Geräts ein: Wählen Sie den Energiezähler und den Socomec Diris A und geben Sie einen frei gewählten Namen ein. Klicken Sie dann auf Next.
5.2 Kommunikationseinstellungen
Wählen Sie den Kommunikationskanal. Geben Sie die Gerätekonfiguration ein:
| Parameter | Wert |
|---|---|
| Verbindung | RS485 (Modbus). TCP/IP (Modbus) für den DIRIS A-40 Ethernet. |
| Modbus unit ID | Normalerweise wird 1 verwendet. |
Geben Sie dann die erweiterten Einstellungen ein und wählen Sie sie aus.
5.3 Kommunikation testen
Klicken Sie unten im Assistenten auf Test communication. Der Socomec DIRIS A wird einmal ausgelesen, es wird nichts gespeichert. Wenn der Test erfolgreich ist, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot der unteren Schaltflächenleiste einer Reduxi Configurator Seite. Links: Schaltfläche 'Back'. Rechts: Schaltfläche 'Test communication' (mit einem cyanfarbenen Rahmen markiert) und dunkle Schaltfläche 'Done'.
Textbeschreibung dieses Bildes
Screenshot der Reduxi Configurator Seite 'Communication channel and device configuration'. Connection *: TCP/IP (Dropdown). IP *: 192.168.50.243, mit der Schaltfläche 'Scan for IP'. Port *: 502, mit der Schaltfläche 'Test port'. Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts). Die Schaltfläche Done ist mit einem cyanfarbenen Rahmen markiert.
6 Messwerte prüfen
6.1 Letzte Messwerte
Prüfen Sie nach dem Verbindungsaufbau als zusätzlichen Test die Werte unter Devices – Socomec Diris A im Reduxi Configurator.
✓ Zusammenfassung
Vorbereitung (Punkte 1–2): Öffnen Sie die Socomec-Dokumentation und halten Sie die Ausrüstung bereit.
Socomec DIRIS A (Punkt 3): Schließen Sie den Zähler an und stellen Sie seine Modbus-Parameter ein.
Zu Reduxi hinzufügen (Punkte 4–5): Melden Sie sich im Reduxi Configurator an, fügen Sie das Gerät mit der Modbus-Geräte-ID hinzu und testen Sie die Kommunikation.
Inbetriebnahme (Punkt 6): Prüfen Sie die letzten Messwerte unter Devices.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Test communication schlägt fehl | Prüfen Sie, ob die Modbus-Unit-ID im Reduxi Configurator mit der am Zähler eingestellten Adresse übereinstimmt. Üblicherweise wird 1 verwendet. Prüfen Sie, ob die seriellen Parameter von Zähler und Controller identisch sind. |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
