So verbinden Sie die Kaco-Solaranlage mit dem Reduxi Controller
Verbinden Sie Ihren KACO-Wechselrichter über Modbus mit dem Reduxi Controller.

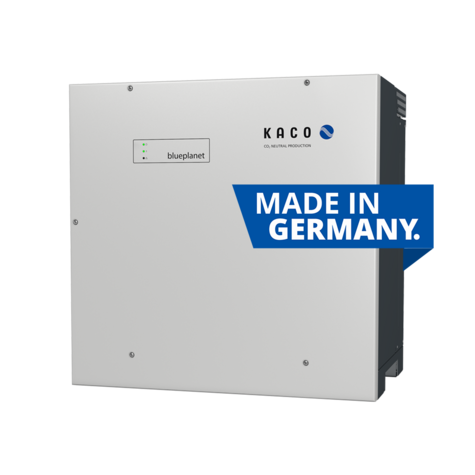

Textbeschreibung dieses Bildes
Produktfoto eines hellgrauen wandmontierten String-Wechselrichter-Gehäuses auf weißem Hintergrund, von vorne und leicht von rechts gesehen, mit einem dunkelgrauen Seitenteil. Vorderseite: 'KACO'-Logo mit einem blauen Kreissymbol und einem kleinen Slogan darunter; ein kleines Beschriftungsfeld mit drei LED-Punkten und dem Wort 'blueplanet'. Ein blaues Banner am rechten Rand mit dem weißen Text 'MADE IN GERMANY.' Schrauben an den Ecken der Frontabdeckung.
1 Technische Dokumentation
Herstellerseiten und Handbücher:
- KACO new energy Downloads – Handbücher und technische Dokumentation des Herstellers
- KACO String- und Hybrid-Wechselrichter – Produktübersicht des Herstellers
2 Erforderliche Ausrüstung
Sie benötigen:
- Reduxi Controller
- KACO-Wechselrichter
- Kommunikationsverbindung zwischen dem Reduxi Controller und dem Wechselrichter, wie von KACO beschrieben (siehe Punkt 1)
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
3 Wechselrichter anschließen und konfigurieren
3.1 Anschließen und Konfigurieren auf der KACO-Seite
Die Anleitungen zum Anschließen und Konfigurieren des Wechselrichters finden Sie auf der Webseite des Herstellers: https://kaco-newenergy.com/downloads
4 Bei der Reduxi-Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
5 KACO-Wechselrichter zu Reduxi hinzufügen
Mit diesen Schritten fügen Sie einen neuen Wechselrichter hinzu oder bearbeiten einen vorhandenen.
5.1 Grundeinstellungen
Melden Sie sich im Reduxi Configurator an (siehe Punkt 4) und klicken Sie auf + Add device. Geben Sie dann die Grundeinstellungen ein:
- Device type:
Solar Power Plant - Type:
Kaco - Name: ein frei gewählter Name, zum Beispiel Kaco
Klicken Sie auf Next.
5.2 Kommunikationseinstellungen
Wählen Sie den Kommunikationskanal und geben Sie die Gerätekonfiguration ein:
| Parameter | Wert |
|---|---|
| Kommunikationskanal | Der Kanal, über den Sie den Wechselrichter anschließen (siehe Punkt 2) |
| Geräteadresse | Normalerweise 1
|
| Advanced settings | Geben Sie die erweiterten Einstellungen nach Bedarf ein und wählen Sie sie aus |
5.3 Kommunikation testen
Klicken Sie unten im Assistenten auf Test communication. Der Kaco-Wechselrichter wird einmal ausgelesen, es wird nichts gespeichert. Wenn der Test erfolgreich ist, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot der unteren Schaltflächenleiste einer Reduxi Configurator Seite. Links: Schaltfläche 'Back'. Rechts: Schaltfläche 'Test communication' (mit einem cyanfarbenen Rahmen markiert) und dunkle Schaltfläche 'Done'.
Textbeschreibung dieses Bildes
Screenshot der Reduxi Configurator Seite 'Communication channel and device configuration'. Connection *: TCP/IP (Dropdown). IP *: 192.168.50.243, mit der Schaltfläche 'Scan for IP'. Port *: 502, mit der Schaltfläche 'Test port'. Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts). Die Schaltfläche Done ist mit einem cyanfarbenen Rahmen markiert.
6 Messwerte prüfen
6.1 Letzte Messwerte
Prüfen Sie nach dem Verbindungsaufbau die Werte unter Devices – Kaco im Reduxi Configurator.
Die List of supported devices zeigt die Kaco-Solaranlage mit Read. Reduxi liest die Werte des Wechselrichters aus.
✓ Zusammenfassung
Vorbereitung (Punkte 1–2): Prüfen Sie die KACO-Dokumentation und halten Sie die Ausrüstung bereit.
KACO-Wechselrichter (Punkt 3): Schließen Sie den Wechselrichter an und konfigurieren Sie ihn, wie vom Hersteller beschrieben.
Zu Reduxi hinzufügen (Punkte 4–5): Melden Sie sich im Configurator an und fügen Sie das Gerät als Solar Power Plant, Typ Kaco, hinzu. Wählen Sie den Kommunikationskanal, geben Sie die Geräteadresse ein (normalerweise 1), führen Sie Test communication aus und klicken Sie auf Done.
In Betrieb nehmen (Punkt 6): Prüfen Sie die letzten Messwerte.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Test communication schlägt fehl | Prüfen Sie, ob die Geräteadresse zum Wechselrichter passt. Normalerweise ist sie 1. Prüfen Sie, ob die Kommunikationsverbindung zum Wechselrichter so eingerichtet ist, wie von KACO beschrieben. |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
